Hướng dẫn chi tiết tra cứu Swagelok Relief Valve Catalog để lựa chọn van bảo vệ quá áp chuẩn kỹ thuật

Khi thiết kế hệ thống instrumentation hoặc đường ống công nghiệp áp suất cao, việc lựa chọn thiết bị bảo vệ không thể chỉ dựa vào kích thước đường ống hay cảm tính. Người kỹ thuật cần phải cân nhắc đồng loạt nhiều yếu tố khắt khe từ môi chất, áp suất vận hành, mức áp suất cài đặt (set pressure), nhiệt độ cho đến vật liệu chế tạo và kiểu kết nối.

Trong bối cảnh đó, việc nắm vững cách khai thác swagelok relief valve catalog trở thành kỹ năng cốt lõi giúp kỹ sư đối chiếu, lựa chọn đúng model và đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống.

Nhiều kỹ sư khi mới tiếp cận các hệ thống đo lường thường gặp khó khăn trong việc tìm kiếm thiết bị xả áp phù hợp do tài liệu kỹ thuật quá rộng lớn. Việc chọn sai dòng van không chỉ dẫn đến tình trạng rò rỉ lưu chất, không xả áp kịp thời khi quá tải mà còn gây thiệt hại nghiêm trọng cho các thiết bị phía sau.

Để giải quyết triệt để vấn đề này, bài viết sẽ hướng dẫn bạn cách phân loại, đọc hiểu thông số và tra cứu swagelok relief valve catalog chính hãng từ trang tài liệu kỹ thuật Swagelok. Bạn sẽ nắm được sự khác biệt giữa các dòng R Series và PRV Series, cách đối chiếu thông số thực tế để chọn đúng mã sản phẩm (part number) cho dự án của mình.

Kiến thức nền

Swagelok relief valve là gì?

Swagelok relief valve là nhóm van được thiết kế để bảo vệ hệ thống khỏi tình trạng quá áp bằng cách xả hoặc giảm áp khi áp suất đạt đến điều kiện cài đặt. Tùy dòng sản phẩm, Swagelok cung cấp proportional relief valves và proportional safety-relief valves cho các ứng dụng khí hoặc chất lỏng.

• Bản chất kỹ thuật: Van xả áp (relief valve) đóng vai trò là tuyến phòng thủ cuối cùng để bảo vệ hệ thống, hoàn toàn khác biệt với các dòng điều áp thông thường như pressure reducing valve hay regulator.

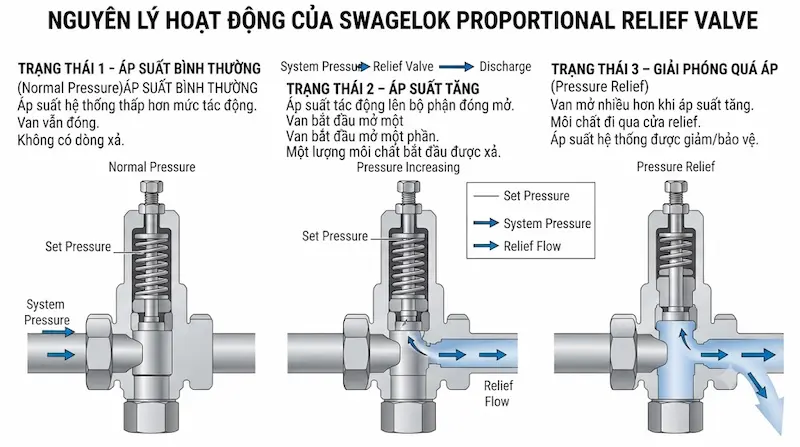

• Quy trình làm việc: Áp suất hệ thống tăng dần $\rightarrow$ Chạm mức cài đặt (Set pressure) $\rightarrow$ Van mở ra (Valve opening) $\rightarrow$ Xả áp lực dư (Pressure relief) $\rightarrow$ Đóng kín trở lại khi áp suất ổn định (Valve reseating).

Swagelok Relief Valve Catalog gồm những dòng nào?

Theo tài liệu chính thức từ hãng, nhóm sản phẩm van xả áp được chia thành các dòng chủ lực sau:

• Proportional Relief Valves – R Series: Thuộc nhóm van xả áp mở dần (proportional) khi áp suất vượt ngưỡng, chuyên dùng cho nhiều ứng dụng công nghiệp tổng quát. Swagelok công bố dải set pressure từ 10 đến 6000 psig (tương đương 0.68 đến 413 bar) tùy theo từng cấu hình model (như R3, R4, RL3, RL4...).

• Proportional Safety Relief Valves – PRV Series: Dòng van hướng tới các yêu cầu an toàn khắt khe hơn, được hãng công bố đạt chứng nhận PED 2014/68/EU Category IV, đạt chuẩn CE-marked theo tiêu chuẩn thiết bị áp lực và ISO 4126-1.

• Bleed and Purge Valves: Nhóm van phục vụ các tác vụ xả khí, xả bọt, tháo nước (bleeding, venting, draining) hoặc xả áp đường ống tín hiệu (signal line).

Phân tích chuyên sâu

Cách đọc Swagelok relief valve catalog

Để khai thác hiệu quả swagelok relief valve catalog, bạn cần nắm rõ các trường thông tin cấu hình sản phẩm:

1. Series: Xác định rõ ràng hệ thống cần dùng dòng thông dụng (R Series) hay dòng an toàn chuyên dụng (PRV Series).

2. Body Material: Lựa chọn vật liệu thân van phù hợp với môi chất (Inox 316, đồng, hợp kim đặc biệt...).

3. Connection Type & Size: Kiểm tra kỹ kiểu kết nối đầu vào (Connection 1), đầu ra (Connection 2), dạng ren NPT, đầu hàn hay đầu tube fitting cùng kích thước danh nghĩa.

4. Set Pressure: Thông số định mức quyết định áp suất van bắt đầu mở để xả áp.

5. Seal Material: Đối chiếu vật liệu làm kín (Viton, EPDM, Kalrez...) với nhiệt độ và tính chất hóa học của môi chất.

6. Options / Accessories: Các tùy chọn lò xo, tay vặn điều chỉnh hoặc phụ kiện đi kèm theo catalog.

Thông số kỹ thuật quan trọng trong Swagelok relief valve catalog

Lưu ý chuyên gia: Tuyệt đối không lựa chọn van chỉ dựa vào thông số set pressure. Cùng một mức áp suất cài đặt nhưng môi chất khác nhau, nhiệt độ chênh lệch hoặc vật liệu gioăng không tương thích sẽ dẫn đến hiện tượng ăn mòn và rò rỉ nghiêm trọng.

R Series và PRV Series khác nhau như thế nào?

Bảng so sánh dưới đây giúp bạn định hình rõ mục đích sử dụng của từng dòng:

Việc đặt câu hỏi "Dòng nào tốt hơn?" là không chính xác; câu hỏi đúng phải là: “Yêu cầu an toàn và quy chuẩn của hệ thống dự án đang nhắm đến dòng van bảo vệ nào?”

Relief valve Swagelok dùng cho những môi chất nào?

Các dòng relief valve từ catalog của hãng hỗ trợ đa dạng môi chất, tuy nhiên cần kiểm tra kỹ tính tương thích:

• Khí (Gas): Khí nén dụng cụ (instrument air), khí công nghiệp, các hệ thống ống dẫn khí sạch trong phòng thí nghiệm.

• Chất lỏng (Liquid): Nước sạch, dầu thủy lực hoặc các chất lỏng công nghiệp có độ nhớt phù hợp với cấu tạo van.

• Môi chất đặc biệt: Đòi hỏi bắt buộc phải kiểm tra thông số material compatibility (tương thích vật liệu) và seal compatibility (tương thích gioăng) để tránh rủi ro phá hủy cấu trúc van.

Ứng dụng thực tế

Khi nào nên sử dụng Swagelok relief valve?

• Bảo vệ các hệ thống đo lường tự động hóa (instrumentation systems) khỏi các đỉnh áp suất đột ngột.

• Cô lập và xả áp an toàn cho các nhánh đường ống dẫn khí hoặc chất lỏng áp suất cao.

• Bảo vệ các thiết bị downstream nhạy cảm khỏi nguy cơ vượt quá giới hạn thiết kế.

• Trong nhiều ứng dụng công nghiệp, dòng R Series đóng vai trò bảo vệ quá áp hiệu quả, trong khi các dòng áp suất trung bình (như RV series) có thể đáp ứng áp suất vận hành lên tới 20.000 psig (1.378 bar) tùy cấu hình.

Những sai lầm khi chọn Swagelok relief valve theo catalog

1. Chọn van chỉ dựa vào kích thước kết nối: Bỏ qua các yếu tố về lưu lượng xả và áp suất làm việc.

2. Chỉ nhìn vào set pressure: Quên mất việc kiểm tra dải nhiệt độ, tính chất môi chất và áp suất vận hành bình thường.

3. Nhầm lẫn với van điều áp (Regulator): Cho rằng van xả áp có thể làm nhiệm vụ giảm áp liên tục cho dòng chảy.

4. Bỏ qua kiểm tra tương thích vật liệu: Dùng gioăng tiêu chuẩn cho môi chất hóa học ăn mòn mạnh gây hỏng hóc nhanh chóng.

5. Chọn nhầm giữa R Series và PRV Series: Dùng van công nghiệp thông thường cho các hệ thống bắt buộc chứng nhận an toàn tiêu chuẩn châu Âu (PED).

Hướng dẫn / Checklist

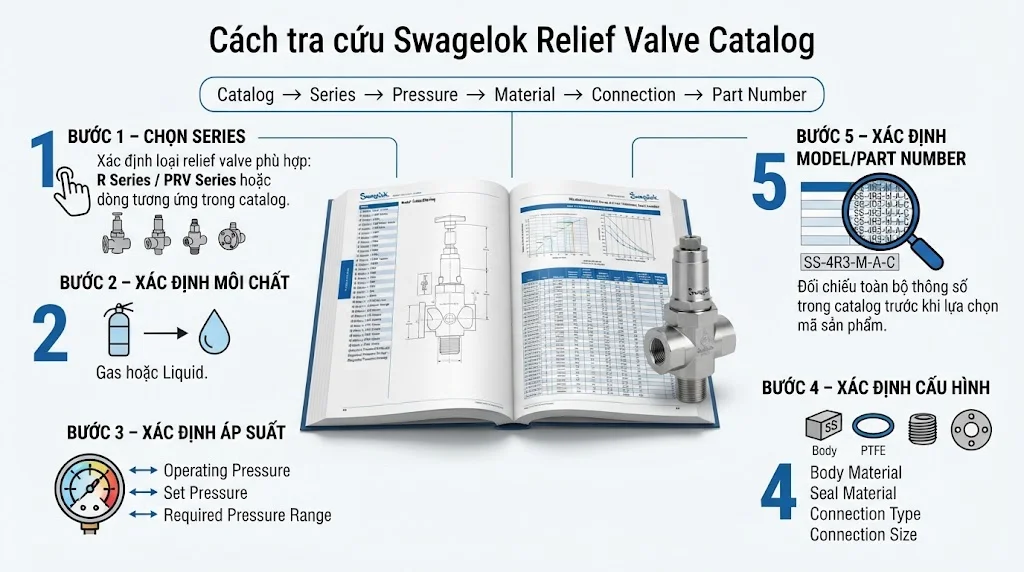

Quy trình các bước chọn Swagelok relief valve chuẩn xác

• Bước 1: Xác định rõ môi chất là khí (Gas) hay chất lỏng (Liquid).

• Bước 2: Xác định chính xác áp suất làm việc bình thường của hệ thống (Operating pressure).

• Bước 3: Xác định mức áp suất cần kích hoạt bảo vệ quá áp (Set pressure).

• Bước 4: Kiểm tra dải nhiệt độ làm việc tối đa và tối thiểu.

• Bước 5: Lựa chọn đúng dòng van chuyên dụng trong swagelok relief valve catalog (R Series hoặc PRV Series).

• Bước 6: Chọn kiểu kết nối đầu vào/đầu ra phù hợp với đường ống (Ren NPT, Tube fitting...).

• Bước 7: Kiểm tra vật liệu thân van và gioăng làm kín tương thích hóa học.

• Bước 8: Đối chiếu các yêu cầu về chứng nhận kỹ thuật nếu dự án yêu cầu khắt khe.

• Bước 9: Tổng hợp cấu hình để tra ra mã đặt hàng chính xác (Part number).

Checklist tra cứu Swagelok Relief Valve Catalog

Xác định chủng loại môi chất (Gas / Liquid)

 Ghi nhận thông số áp suất vận hành (Operating pressure)

 Xác định rõ định mức áp suất cài đặt (Set pressure)

 Khảo sát giới hạn nhiệt độ hệ thống

 Tính toán lưu lượng xả yêu cầu (Flow capacity)

 Lựa chọn dòng Series van phù hợp (R / PRV)

 Chọn vật liệu thân van (Body material)

 Chọn vật liệu gioăng làm kín (Seal material)

 Xác định kiểu và kích thước kết nối đầu vào / đầu ra

 Kiểm tra các chứng nhận tiêu chuẩn đi kèm (nếu có)

 Hoàn thiện mã đặt hàng (Part number) trước khi gửi nhà cung cấp

Câu hỏi thường gặp

Swagelok relief valve catalog có những series nào chủ yếu?

Catalog liệt kê các nhóm chính bao gồm Proportional Relief Valves (R Series) dùng cho ứng dụng công nghiệp tổng quát, Proportional Safety Relief Valves (PRV Series) đạt chuẩn an toàn quốc tế, cùng các nhóm van xả khí/xả bão hòa (Bleed/Purge valves).

Sự khác biệt cốt lõi giữa R Series và PRV Series là gì?

R Series là dòng van xả tỉ lệ mở dần theo áp suất tăng, trong khi PRV Series là dòng van xả an toàn chuyên dụng có mức áp suất cài đặt sẵn được nhà máy kiểm định, niêm phong (factory-set, locked, tagged) và đạt chứng nhận PED Category IV.

Swagelok relief valve có dùng được cho cả khí và chất lỏng không?

Có các model được thiết kế tối ưu cho cả hai môi chất này. Tuy nhiên, người dùng bắt buộc phải tra cứu kỹ bảng thông số kỹ thuật chi tiết trong catalog của từng model cụ thể trước khi lắp đặt.

Có nên chọn van xả áp chỉ dựa vào thông số set pressure không?

Không nên. Việc lựa chọn đòi hỏi phải xem xét đồng thời các yếu tố như môi chất, áp suất vận hành, nhiệt độ, kiểu kết nối và vật liệu chế tạo để đảm bảo thiết bị vận hành an toàn, bền bỉ.

Làm thế nào để lấy được mã Part Number chính xác từ catalog?

Bạn có thể cấu hình trực tiếp các thông số về vật liệu thân, kích thước kết nối, loại gioăng và mức áp suất trên công cụ hỗ trợ của Swagelok, sau đó đối chiếu với bảng mã đặt hàng trong tài liệu catalog chính thức.

Kết luận

Việc tra cứu đúng swagelok relief valve catalog giúp bạn chủ động kiểm soát hoàn toàn các thông số kỹ thuật, tránh tối đa những rủi ro chọn nhầm dòng van, sai vật liệu hoặc không đáp ứng tiêu chuẩn an toàn của hệ thống. Hãy luôn tuân thủ nguyên tắc đối chiếu toàn diện từ môi chất, áp suất, nhiệt độ cho đến kiểu kết nối trước khi chốt mã sản phẩm.
