Hướng dẫn chọn mua và lắp đặt van cổng PCCC chuẩn kỹ thuật cho hệ thống an toàn

Trong hệ thống cấp nước chữa cháy của các công trình công nghiệp và dân dụng, việc kiểm soát dòng chảy luôn đòi hỏi độ tin cậy tuyệt đối. Van cổng PCCC đóng vai trò là thiết bị cốt lõi giúp cô lập từng khu vực khi xảy ra sự cố hoặc cần bảo trì.

Tuy nhiên, nếu chọn sai thông số kỹ thuật, áp suất hay không đáp ứng các tiêu chuẩn kiểm định của dự án, hệ thống có thể gặp rắc rối lớn trong quá trình vận hành và nghiệm thu. Bài viết này sẽ phân tích chi tiết cấu tạo, phân loại, tiêu chuẩn và hướng dẫn cách lựa chọn van cổng pccc chính xác nhất.

Khi thiết kế mạng lưới đường ống chữa cháy, nhiều kỹ thuật viên thường mắc sai lầm khi nghĩ rằng bất kỳ loại van cổng nào cũng có thể lắp vào hệ thống PCCC. Trên thực tế, việc chỉ nhìn vào kích thước danh nghĩa (DN) mà bỏ qua áp suất định mức (PN), kiểu ty van hay các chứng nhận kiểm định sẽ dẫn đến nguy cơ không đạt chuẩn nghiệm thu phòng cháy.

Bài viết sẽ cung cấp cái nhìn chuyên sâu về van cổng pccc, từ cấu tạo, nguyên lý, phân tích sự khác biệt giữa dòng ty nổi (OS&Y) và ty chìm, cho đến cách đối chiếu chứng nhận UL/FM. Qua đó, bạn sẽ nắm được phương pháp lựa chọn model tối ưu nhất để đảm bảo an toàn vận hành cho toàn bộ công trình.

Kiến thức nền

Van cổng PCCC là gì?

Van cổng PCCC là loại van cổng được sử dụng trong hệ thống phòng cháy chữa cháy để đóng hoặc cô lập dòng nước trong đường ống. Van sử dụng một cánh cổng chuyển động lên xuống để mở hoặc đóng dòng chảy, thường được dùng ở các vị trí cần khả năng đóng/mở và cô lập tuyến ống.

• Bản chất kỹ thuật: Thuộc nhóm van cửa (gate valve), chuyên dùng cho chức năng cô lập (isolation) hoàn toàn dòng chảy.

• Lưu ý chuyên gia: Không nên sử dụng van cổng làm thiết bị điều tiết lưu lượng liên tục (throtting) vì dòng chảy xiết qua khe hở hẹp có thể làm xói mòn cánh van và gây rung động, giảm tuổi thọ thiết bị.

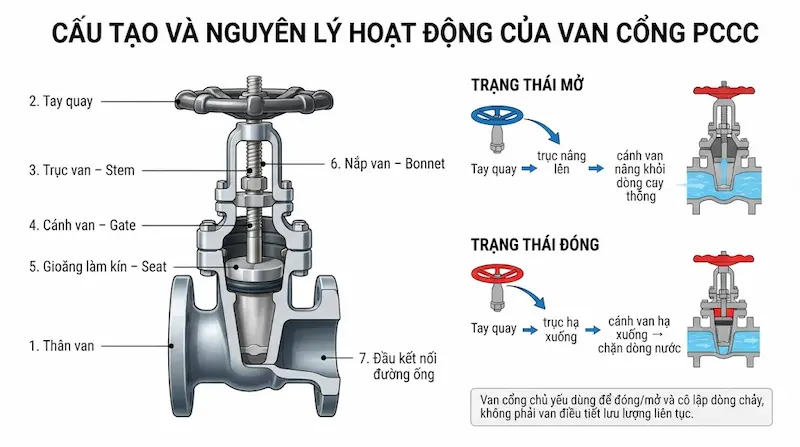

Cấu tạo van cổng PCCC

Thiết bị bao gồm các thành phần chính được gia công vững chắc để chịu áp lực cao:

• Thân van (Body): Chứa các bộ phận điều tiết bên trong và kết nối trực tiếp với hệ thống đường ống.

• Cánh van (Gate): Đóng vai trò là tấm chắn di chuyển tịnh tiến lên xuống để chặn hoặc mở dòng chảy.

• Trục van (Stem): Truyền lực từ cơ cấu vận hành bên ngoài xuống cánh van.

• Gioăng làm kín (Seat): Đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ lưu chất khi đóng van.

• Cơ cấu vận hành: Gồm tay quay (handwheel) hoặc hộp số giảm tốc (gear operator) ở các van kích thước lớn, kết hợp các công tắc giám sát trạng thái tùy theo model.

• Nắp van (Bonnet): Phần bao bọc phía trên thân van, bảo vệ trục và hệ thống làm kín.

Nguyên lý hoạt động của van cổng PCCC

Quá trình vận hành tuân theo chuyển động tịnh tiến của trục van:

• Trạng thái đóng: Người vận hành quay tay quay theo chiều kim đồng hồ, trục van đẩy cánh van hạ xuống sát đáy, chặn đứng dòng chảy của nước.

• Trạng thái mở: Quay ngược chiều kim đồng hồ, trục van kéo cánh van dịch chuyển lên phía trên, rút hẳn khỏi dòng chảy chính để nước lưu thông thông suốt với áp lực tổn thất tối thiểu.

Phân tích chuyên sâu

Van cổng PCCC có những loại nào?

• Van cổng ty nổi (OS&Y - Outside Screw and Yoke): Trục van di chuyển lên xuống rõ ràng ở phía bên ngoài thân khi vận hành. Thiết kế này giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng hay mở của van bằng mắt thường từ xa.

• Van cổng ty chìm: Trục van nằm hoàn toàn bên trong và không dịch chuyển nhô lên cao. Ưu điểm là tiết kiệm không gian lắp đặt, phù hợp cho các không gian hẹp hoặc van chôn ngầm, tuy nhiên khó nhận biết trạng thái trực quan hơn.

• Van cổng tích hợp tín hiệu (Supervisory Switch): Được trang bị sẵn công tắc giám sát điện tử (tamper switch) để truyền tín hiệu đóng/mở về tủ trung tâm PCCC.

Van cổng PCCC khác van cổng thông thường như thế nào?

Điểm khác biệt cốt lõi không nằm ở hình dáng bên ngoài mà ở việc thiết bị có đáp ứng đúng các tiêu chuẩn kỹ thuật an toàn và quy định nghiệm thu của dự án hay không.

Tiêu chuẩn và chứng nhận van cổng PCCC cần biết

• UL Listed (Underwriters Laboratories): Chứng nhận uy tín toàn cầu xác nhận thiết bị đáp ứng các tiêu chuẩn an toàn khắt khe cho ngành PCCC.

• FM Approved (Factory Mutual): Tiêu chuẩn kiểm định chất lượng và độ bền của thiết bị phòng chống cháy nổ, tổn thất công nghiệp.

• NFPA (National Fire Protection Association): Bộ tiêu chuẩn kỹ thuật thiết kế và lắp đặt hệ thống PCCC phổ biến trên thế giới.

Lưu ý quan trọng: Chứng nhận UL/FM không phải là đặc tính mặc định của mọi loại van trên thị trường. Người mua cần kiểm tra kỹ tài liệu kỹ thuật, dải model và phạm vi chứng nhận thực tế của nhà sản xuất cho dự án của mình.

Thông số kỹ thuật quan trọng của van cổng PCCC

Không bao giờ chọn van chỉ dựa vào kích thước đường kính DN. Việc kết hợp đồng thời áp suất, kiểu kết nối và chứng nhận là chìa khóa để chọn đúng thiết bị.

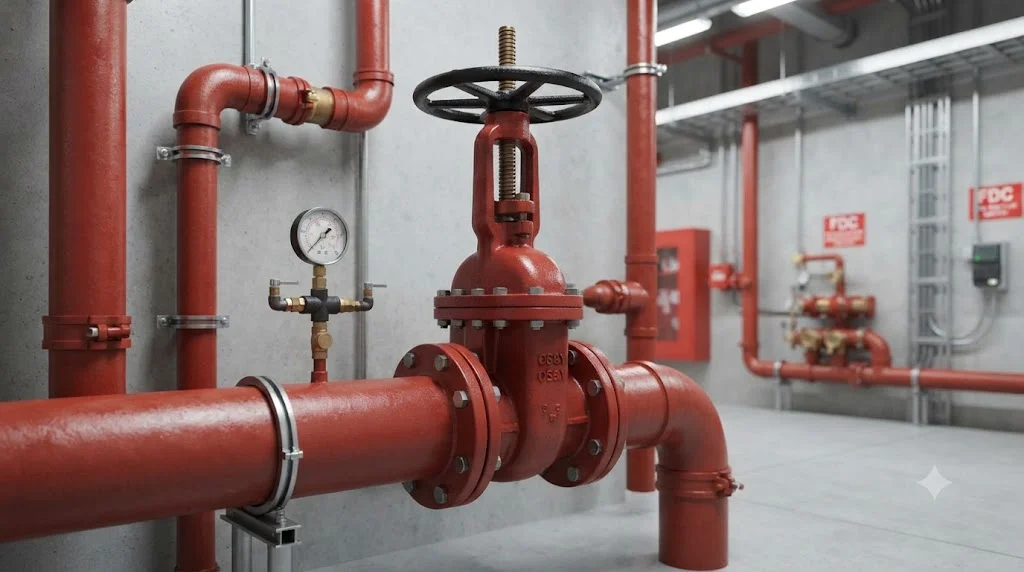

Ứng dụng thực tế

Van cổng PCCC được lắp ở đâu?

Thiết bị này được bố trí tại các điểm chiến lược trong hệ thống:

• Tuyến ống chính (Main line) và trục đứng (Riser): Cô lập dòng nước cung cấp cho toàn bộ tòa nhà.

• Khu vực phân nhánh (Zone isolation): Cho phép khóa nước từng tầng hoặc từng khu vực độc lập để sửa chữa mà không làm mất nước toàn hệ thống.

• Hệ thống bơm chữa cháy (Fire pump system): Lắp đặt ở các tuyến hút và đẩy của trạm bơm phòng cháy.

Những sai lầm khi chọn và lắp van cổng PCCC

1. Chỉ chọn van theo kích thước DN: Bỏ qua áp suất định mức khiến van bị nứt vỡ khi bơm áp lực cao hoạt động.

2. Dùng van công nghiệp thay thế van PCCC: Không đáp ứng được các yêu cầu về độ bền chu kỳ đóng mở và tiêu chuẩn kỹ thuật chuyên ngành.

3. Bỏ qua kiểm tra chứng nhận UL/FM: Dẫn đến việc không thể hoàn thành thủ tục nghiệm thu công trình với cơ quan chức năng.

4. Không lắp công tắc giám sát ở vị trí bắt buộc: Khiến trung tâm điều khiển không nhận được tín hiệu nếu van vô tình bị khóa.

Hướng dẫn / Checklist

Cách chọn van cổng PCCC đúng kỹ thuật

1. Xác định vị trí lắp đặt: Khu vực trạm bơm, trục riser chính hay các nhánh rẽ tầng.

2. Xác định đường kính ống: Đối chiếu chính xác kích thước DN50, DN80, DN100, DN150...

3. Kiểm tra áp suất hệ thống: Đảm bảo hệ số chịu áp của van lớn hơn áp suất làm việc thực tế.

4. Chọn kiểu van phù hợp: Ưu tiên van ty nổi OS&Y nếu cần quan sát trạng thái trực quan, hoặc van có công tắc giám sát tín hiệu.

5. Kiểu kết nối đường ống: Chọn mặt bích tiêu chuẩn hoặc đầu rãnh grooved tương thích.

6. Đối chiếu chứng nhận dự án: Kiểm tra hồ sơ kiểm định, CO/CQ và tiêu chuẩn UL/FM nếu chủ đầu tư yêu cầu.

Checklist mua van cổng PCCC

 Kích thước danh nghĩa (DN)

 Áp suất định mức (PN / Working pressure)

 Chủng loại van (Ty nổi OS&Y / Ty chìm)

 Kiểu kết nối (Mặt bích / Rãnh Grooved)

 Vật liệu chế tạo thân và đĩa van

 Có tích hợp công tắc giám sát (Supervisory switch) không?

 Yêu cầu chứng nhận UL Listed / FM Approved

 Đầy đủ hồ sơ CO, CQ và Datasheet kỹ thuật

 Xuất xứ và thương hiệu sản xuất

 Số lượng và thời gian giao hàng

Câu hỏi thường gặp

Van cổng PCCC là gì?

Đây là dòng van chuyên dụng dùng để đóng hoặc cô lập dòng nước trong hệ thống phòng cháy chữa cháy, đòi hỏi các tiêu chuẩn thiết kế và kiểm định khắt khe hơn van công nghiệp thông thường.

Van cổng PCCC có bắt buộc phải có chứng nhận UL/FM không?

Không phải mọi hệ thống đều bắt buộc. Việc yêu cầu chứng nhận UL Listed hay FM Approved phụ thuộc vào thiết kế kỹ thuật, tiêu chuẩn áp dụng và yêu cầu pháp lý cụ thể của từng dự án đầu tư.

Sự khác biệt chính giữa van cổng ty nổi và ty chìm là gì?

Van ty nổi (OS&Y) có trục dịch chuyển ra ngoài giúp dễ dàng nhận biết trạng thái đóng mở bằng mắt thường, trong khi van ty chìm giữ nguyên chiều cao trục, phù hợp với các không gian hạn chế.

Có nên dùng van cổng PCCC để điều tiết lưu lượng nước không?

Không nên. Cánh van cổng được thiết kế chuyên dụng cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn; việc dùng để tiết lưu dòng chảy liên tục sẽ gây xói mòn và hỏng thiết bị.

Kết luận

Lựa chọn đúng van cổng pccc không chỉ giúp hệ thống phòng cháy chữa cháy vận hành ổn định, bền bỉ mà còn là yếu tố sống còn để vượt qua các tiêu chuẩn nghiệm thu kỹ thuật khắt khe của công trình. Hãy luôn đánh giá toàn diện từ kích thước, áp suất, kiểu kết nối cho đến các chứng nhận chất lượng đi kèm.
