Hướng dẫn chọn mua và ứng dụng van chữ Y khí nén chuẩn kỹ thuật trong tự động hóa

Trong các hệ thống đường ống công nghiệp hiện đại, có những vị trí đòi hỏi thiết bị vừa phải đảm bảo khả năng đóng/mở dòng môi chất tối ưu, vừa cần thao tác vận hành tốc độ cao hoặc điều khiển tự động hóa từ xa. Khi đó, van chữ Y khí nén trở thành một trong những giải pháp kỹ thuật hàng đầu được các kỹ sư tin dùng.

Tuy nhiên, việc lựa chọn dòng thiết bị này thường khiến nhiều người mua bối rối do nhầm lẫn giữa thân van cơ khí và bộ truyền động, hay phân vân không biết nên chọn dòng actuator nào cho phù hợp. Bài viết này sẽ phân tích chi tiết từ cấu tạo, nguyên lý hoạt động đến kinh nghiệm chọn mua van chữ y khí nén chuẩn xác nhất.

Nhiều kỹ thuật viên khi mới tiếp cận các hệ thống điều khiển tự động thường gặp khó khăn trong việc phân biệt các dòng van công nghiệp. Họ có thể nhầm lẫn van chữ Y khí nén với các loại van cầu thông thường hoặc thậm chí nhầm với bầu lọc chữ Y (Y-strainer) chuyên dụng để lọc cặn.

Việc không hiểu rõ bản chất cấu tạo, tính năng của bộ truyền động khí nén (pneumatic actuator) và thông số áp suất - nhiệt độ có thể dẫn đến việc mua sai thiết bị, gây lãng phí chi phí hoặc khiến hệ thống không thể vận hành ổn định. Bài viết sẽ cung cấp cái nhìn chuyên sâu giúp bạn làm chủ hoàn toàn quá trình lựa chọn thiết bị này.

Kiến thức nền

Van chữ Y khí nén là gì?

Van chữ Y khí nén là van có thân được thiết kế theo dạng chữ Y và được vận hành bằng bộ truyền động khí nén. Khi cấp khí vào actuator, cơ cấu truyền động sẽ tạo lực để đóng, mở hoặc điều khiển vị trí của van tùy theo thiết kế.

Cấu trúc của thiết bị bao gồm sự kết hợp chặt chẽ của 2 thành phần chính:

• Phần van chữ Y: Mô tả hình dạng thân van, giúp dòng chảy lưu thông qua cửa van với tổn thất áp suất thấp hơn so với van cầu truyền thống.

• Bộ truyền động khí nén (Pneumatic Actuator): Đảm nhận nhiệm vụ chuyển hóa năng lượng khí nén thành chuyển động cơ học để đóng hoặc mở van tự động.

Lưu ý SEO: Tuyệt đối không đồng nhất van chữ Y với Y-strainer (lọc chữ Y). Lọc chữ Y có chức năng lọc rác, cặn bẩn trong đường ống, hoàn toàn không có cấu trúc điều khiển dòng chảy như dòng van khí nén này.

Cấu tạo van chữ Y khí nén

Cấu trúc thiết bị được chia thành hai phần độc lập nhưng đồng bộ:

• Phần thân van cơ khí: Gồm thân van (body), đĩa van/plug, trục van (stem), vòng đệm làm kín (seat), nắp van (bonnet) và các đầu kết nối đường ống (mặt bích, ren, hàn).

• Bộ truyền động khí nén: Bao gồm vỏ actuator, hệ thống piston hoặc màng (diaphragm), lò xo hồi vị (đối với dòng single acting), kết hợp các phụ kiện đi kèm như van điện từ (solenoid valve), bộ định vị (positioner) hoặc bộ lọc điều áp khí (air filter regulator) nếu hệ thống yêu cầu.

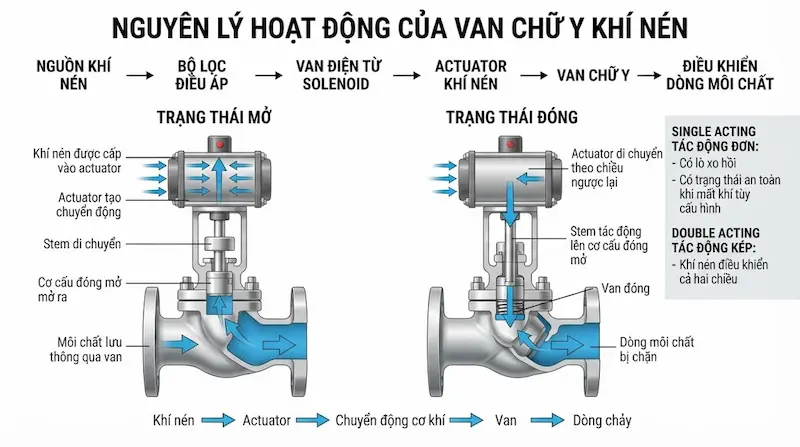

Nguyên lý hoạt động của van chữ Y khí nén

Quy trình vận hành tự động diễn ra theo chuỗi liên tục:

• Đối với loại tác động đơn (Single Acting): Khí nén được cấp vào làm actuator dịch chuyển chống lại lực lò xo. Khi ngắt nguồn khí, lực đàn hồi của lò xo sẽ tự động đưa van về trạng thái an toàn ban đầu (Fail Safe).

• Đối với loại tác động kép (Double Acting): Khí nén được cấp luân phiên vào hai cửa để điều khiển cả hai chiều đóng và mở mà không dùng lò xo hồi.

Phân tích chuyên sâu

Van chữ Y khí nén có những loại nào?

• Phân loại theo vật liệu: Inox (chống ăn mòn tốt, chịu nhiệt cao), thép carbon hoặc gang tùy theo model và yêu cầu của môi chất.

• Phân loại theo bộ truyền động: Dòng tác động đơn (Single acting - có lò xo hồi vị) và tác động kép (Double acting - điều khiển bằng khí cả 2 chiều).

• Phân loại theo chức năng: Dòng On/Off (đóng mở hoàn toàn) hoặc dòng điều khiển tuyến tính (Modulating) khi kết hợp với bộ positioner.

• Phân loại theo kiểu kết nối: Kết nối mặt bích tiêu chuẩn, kết nối ren trong/ngoài hoặc đầu hàn công nghiệp.

Thông số kỹ thuật quan trọng của van chữ Y khí nén

Việc chỉ dựa vào kích thước đường ống DN là chưa đủ để đặt hàng. Bạn cần đối chiếu toàn diện các thông số sau:

Van chữ Y khí nén khác van chữ Y thông thường thế nào?

Mức giá cao hơn của dòng khí nén hoàn toàn tương xứng với giá trị tự động hóa, giúp tiết kiệm nhân lực vận hành và xử lý sự cố từ xa cực kỳ nhanh chóng.

Van chữ Y khí nén và van cầu khí nén có gì khác nhau?

Mặc dù có chung nguyên lý truyền động khí nén, hai dòng sản phẩm này sở hữu đặc tính dòng chảy khác biệt:

• Về hình dạng thân và hướng dòng: Van chữ Y có thiết kế dòng chảy chếch góc, giúp giảm thiểu tối đa hiện tượng sụt áp (pressure drop) so với đường dòng gấp khúc của van cầu truyền thống.

• Ứng dụng: Van chữ Y khí nén thường được ưu tiên trong các hệ thống yêu cầu lưu lượng lớn, tốc độ dòng cao và hạn chế tổn thất năng lượng áp suất.

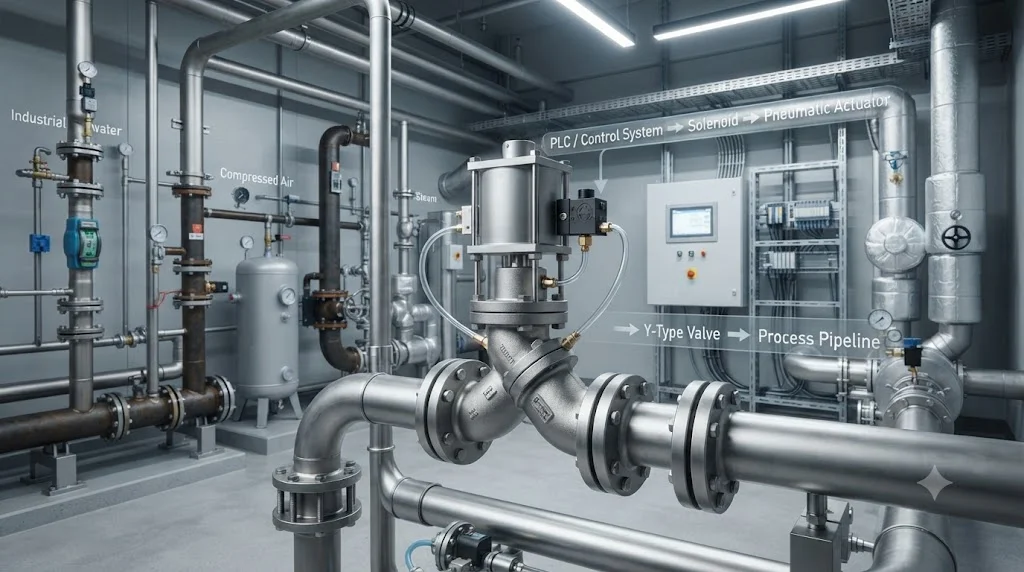

Ứng dụng thực tế

Van chữ Y khí nén được sử dụng ở đâu?

• Hệ thống lò hơi và hơi công nghiệp: Kiểm soát dòng hơi nóng với độ bền cơ học cao, chịu được nhiệt độ lớn.

• Hệ thống xử lý nước và chất lỏng: Lắp đặt tại các nhà máy cấp thoát nước, trạm xử lý nước thải tự động hóa.

• Đường ống khí nén và khí công nghiệp: Điều phối lưu lượng khí sạch hoặc khí kỹ thuật trong các dây chuyền sản xuất.

• Ngành hóa chất: Sử dụng các phiên bản thân inox kết hợp gioăng PTFE chuyên dụng để kiểm soát hóa chất ăn mòn.

Những sai lầm thường gặp khi chọn van chữ Y khí nén

1. Chỉ chọn van theo kích thước DN: Bỏ qua áp suất khí cấp và mô-men lực của actuator dẫn đến việc van không đủ lực đóng kín.

2. Không xác định rõ môi chất: Dùng sai vật liệu gioăng seat khiến hóa chất làm mục rữa, gây rò rỉ nặng.

3. Bỏ qua trạng thái mất khí (Fail Position): Đối với các hệ thống an toàn, việc không xác định rõ van phải mở hay đóng khi mất nguồn khí sẽ gây nguy hiểm lớn cho dây chuyền.

4. Nhầm lẫn với Y-strainer: Mua nhầm thiết bị lọc cặn thay vì van điều khiển tự động.

Hướng dẫn / Checklist

Cách chọn van chữ Y khí nén phù hợp

1. Bước 1: Xác định chính xác môi chất sử dụng (Nước, hơi nóng, khí nén, dầu hay hóa chất).

2. Bước 2: Xác định đường kính danh nghĩa DN của đường ống.

3. Bước 3: Kiểm tra áp suất làm việc tối đa và nhiệt độ vận hành của hệ thống.

4. Bước 4: Lựa chọn vật liệu thân van và gioăng làm kín tương thích.

5. Bước 5: Chọn loại bộ truyền động khí nén (Single acting hoặc Double acting) cùng áp suất khí cấp thực tế.

6. Bước 6: Xác định phương thức điều khiển On/Off hay tuyến tính (Modulating) và các phụ kiện đi kèm như van điện từ, bộ định vị.

Checklist trước khi mua van chữ Y khí nén

 Kích thước đường ống (DN)

 Loại môi chất (Nước / Hơi / Khí / Hóa chất)

 Áp suất làm việc của hệ thống

 Nhiệt độ dòng chảy tối đa

 Vật liệu thân van (Inox / Thép / Gang)

 Vật liệu gioăng làm kín (Seat)

 Kiểu kết nối (Mặt bích / Ren / Hàn)

 Loại actuator (Single acting / Double acting)

 Áp suất nguồn khí cấp thực tế

 Trạng thái khi mất nguồn khí (Fail Open / Fail Close)

 Yêu cầu phụ kiện đi kèm (Solenoid valve, Positioner, Limit switch)

 Số lượng và thời gian giao hàng dự kiến

Câu hỏi thường gặp

Van chữ Y khí nén là gì?

Đây là dòng van công nghiệp có cấu trúc thân hình chữ Y, sử dụng bộ truyền động khí nén để tự động hóa quá trình đóng, mở hoặc điều tiết dòng chảy của môi chất trong đường ống.

Van chữ Y khí nén có phải là Y-strainer không?

Hoàn toàn không. Y-strainer là thiết bị lọc chữ Y dùng để giữ lại cặn bẩn, rác trong dòng chảy, trong khi van chữ Y khí nén là van điều khiển tự động.

Nên chọn actuator tác động đơn hay tác động kép?

Actuator tác động đơn (Single acting) có lò xo hồi vị, giúp van tự động chuyển về trạng thái an toàn khi mất nguồn khí, phù hợp với các hệ thống yêu cầu độ an toàn cao. Actuator tác động kép (Double acting) dùng khí nén cho cả hai chiều đóng mở, tiết kiệm chi phí hơn khi không bắt buộc tính năng hồi vị lò xo.

Giá van chữ Y khí nén phụ thuộc vào yếu tố nào?

Giá thành chịu ảnh hưởng bởi kích thước DN, vật liệu chế tạo, thương hiệu bộ truyền động khí nén, loại phụ kiện đi kèm (như solenoid valve, positioner) và xuất xứ sản phẩm.

Kết luận

Việc nắm vững các thông số kỹ thuật cốt lõi từ cấu trúc thân van, loại actuator cho đến điều kiện môi chất sẽ giúp bạn lựa chọn chính xác van chữ y khí nén tối ưu nhất cho hệ thống tự động hóa của mình, tránh được các rủi ro hỏng hóc tốn kém.
