Gate valve 1 1/2 inch – Lựa chọn tối ưu và tiêu chuẩn kỹ thuật cho đường ống cỡ trung

Khi thi công hoặc bảo trì hệ thống đường ống, việc lựa chọn đúng kích thước van là yếu tố then chốt để đảm bảo vận hành ổn định. Một trong những kích thước thương mại thường gặp nhất chính là gate valve 1 1/2. Tuy nhiên, nhiều kỹ sư và thợ lắp đặt đôi khi chỉ nhìn vào con số “1 1/2” mà bỏ qua việc xác định chính xác các yếu tố kỹ thuật đi kèm như hệ số DN, kiểu kết nối, chất liệu cấu tạo hay áp suất làm việc.

Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia về cấu trúc, nguyên lý, cách lựa chọn cũng như ứng dụng thực tế của dòng van cổng kích thước này.

Khi vận hành hoặc cải tạo đường ống cấp nước và công nghiệp, các sự cố do chọn nhầm kích thước hoặc sai quy cách kết nối thường xuyên xảy ra, gây thất thoát lưu chất và tốn kém chi phí thay thế. Đặc biệt với dòng gate valve 1 1/2, nếu bạn không nắm rõ quy đổi kỹ thuật, hệ thống rất dễ gặp tình trạng rò rỉ hoặc không khớp mặt bích, ren nối.

Để giúp bạn lựa chọn chính xác, bài viết này sẽ làm rõ các vấn đề cốt lõi:

• Khái niệm chuẩn và bản chất hoạt động của van.

• Quy đổi chính xác gate valve 1 1/2 sang hệ mét (DN bao nhiêu).

• Các dòng vật liệu, kiểu kết nối và ứng dụng thực tế.

• Những sai lầm phổ biến và checklist kiểm tra trước khi đặt hàng.

Kiến thức nền

Gate valve 1 1/2 là gì?

Gate valve 1 1/2 inch là dòng van cổng (van cửa) có kích thước danh nghĩa 1 1/2 inch, sử dụng một đĩa van (cánh van) dịch chuyển theo phương vuông góc với dòng chảy để đóng hoặc mở hoàn toàn đường ống.

Bản chất của dòng van này là chuyên dùng cho nhiệm vụ đóng hoặc mở cô lập dòng chảy, không phù hợp cho việc tiết lưu dòng chảy trong thời gian dài.

• Gate valve: Van cổng / van cửa truyền thống.

• Cơ chế đóng mở: Khi mở hoàn toàn, cửa van được kéo lên hoàn toàn khỏi đường đi của lưu chất, giúp lưu lượng qua van đạt mức tối đa mà không bị sụt áp. Khi đóng, cửa van hạ xuống chặn kín dòng nước hoặc hóa chất.

Lưu ý kỹ thuật: Kích thước danh nghĩa "1 1/2 inch" không đồng nghĩa với đường kính đo thực tế bằng thước tại mọi vị trí trên thân van. Bạn cần đối chiếu với tiêu chuẩn kỹ thuật của nhà sản xuất tương ứng.

Gate valve 1 1/2 tương đương DN bao nhiêu?

Đây là một trong những thắc mắc phổ biến nhất của người mua hàng khi làm việc với các bản vẽ kỹ thuật quốc tế và trong nước.

• Kích thước 1 1/2 inch thường được quy đổi theo kích thước danh nghĩa tiêu chuẩn công nghiệp sang DN40.

• Tuy nhiên, không nên dùng thước đo bên ngoài thân van để kết luận mã DN do độ dày thành ống và tiêu chuẩn ren/bích khác nhau.

Bảng quy đổi kích thước đường ống thông dụng

Khi đặt mua hàng dự án hoặc bảo trì, bạn nên cung cấp đồng thời bộ thông số: 1 1/2 inch + DN40 + kiểu kết nối để nhà cung cấp xuất kho chính xác sản phẩm.

Phân tích chuyên sâu

Cấu tạo và nguyên lý hoạt động của gate valve 1 1/2

Cấu tạo cơ bản

• Thân van (Body): Chứa dòng chảy, chịu áp lực trực tiếp từ hệ thống.

• Cửa van / Gate: Đĩa chặn dòng, thường làm bằng kim loại hoặc bọc cao su.

• Trục van (Stem): Truyền chuyển động từ tay quay xuống đĩa van.

• Nắp van (Bonnet) & Tay quay (Handwheel): Bộ phận điều khiển cơ học bằng tay.

• Gioăng làm kín & Seat (Đế van): Ngăn chặn rò rỉ lưu chất ra bên ngoài và tại khe đóng kín.

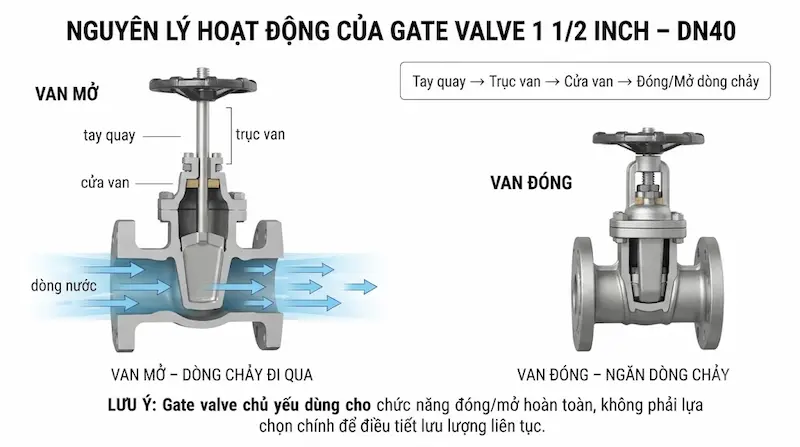

Nguyên lý hoạt động

Khi người vận hành xoay tay quay, chuyển động xoay sẽ được truyền qua ren trục van, kéo trục và cửa van di chuyển tịnh tiến lên xuống:

• Khi mở: Cửa van nâng lên, dòng chảy đi qua ống không bị cản trở lớn.

• Khi đóng: Cửa van hạ xuống ép chặt vào đế van, triệt tiêu hoàn toàn dòng chảy.

Các loại gate valve 1 1/2 phổ biến

Phân loại theo vật liệu thân van

• Gate valve gang: Giá thành kinh tế, chịu lực tốt, phổ biến trong hệ thống nước sạch dân dụng và công nghiệp cơ bản.

• Gate valve đồng: Kích thước gọn nhẹ, thường gặp ở hệ thống đường ống nước sinh hoạt áp lực vừa và nhỏ, kết nối ren tiện lợi.

• Gate valve inox (Inox 304 / 316): Chống ăn mòn tuyệt vời, phù hợp cho nhà máy hóa chất, thực phẩm hoặc môi trường khắc nghiệt.

• Gate valve thép: Dùng cho hệ thống nhiệt điện, lò hơi hoặc áp suất và nhiệt độ cao.

Phân loại theo kiểu kết nối và thiết kế

• Kiểu kết nối: Gồm dạng ren (thông dụng cho đường ống nhỏ) và mặt bích (chắc chắn, chịu áp lực cao cho công nghiệp).

• Thiết kế ty van: Ty nổi (Rising stem) giúp dễ quan sát trạng thái đóng/mở hoặc ty chìm (Non-rising stem) tiết kiệm không gian lắp đặt.

Thông số kỹ thuật cần quan tâm khi chọn gate valve 1 1/2

Không thể chỉ dựa vào con số DN40 để đặt mua van cho toàn bộ hệ thống. Dưới đây là bảng thông số quyết định chất lượng vận hành:

Việc xác định sai môi trường làm việc hoặc áp suất định mức có thể làm hỏng gioăng làm kín chỉ sau một thời gian ngắn vận hành.

So sánh gate valve 1 1/2 với ball valve và globe valve

• Chọn gate valve khi: Hệ thống cần cô lập đường ống chính và cần dòng chảy thông thoáng tối đa khi mở.

• Chọn ball valve khi: Cần đóng mở nhanh gọn, không gian thao tác chật hẹp.

• Chọn globe valve khi: Cần tinh chỉnh lưu lượng dòng chảy liên tục.

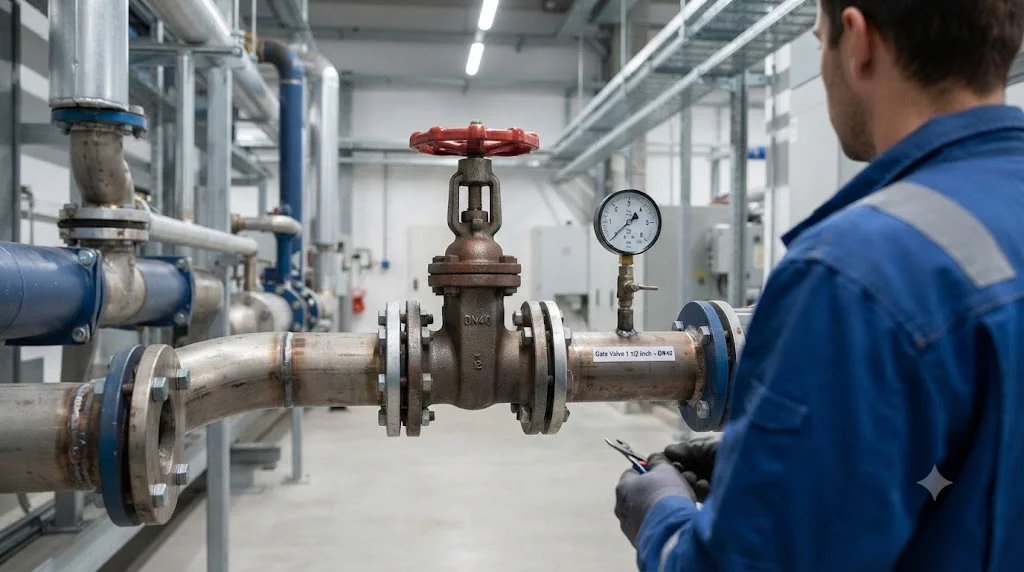

Ứng dụng thực tế

Gate valve 1 1/2 được sử dụng ở đâu?

• Hệ thống cấp nước dân dụng & tòa nhà: Lắp đặt tại các nhánh ống phân phối nước trung tâm cho tầng hoặc khu vực căn hộ lớn, trạm bơm tăng áp.

• Hệ thống công nghiệp: Sử dụng rộng rãi trong các nhà máy xử lý nước thải, đường ống công nghệ nhà máy dệt nhuộm, thực phẩm.

• Hệ thống PCCC: Ứng dụng trong các tuyến ống phụ trợ phòng cháy chữa cháy khi đáp ứng đủ tiêu chuẩn kỹ thuật kiểm định.

• Hệ thống dầu khí, hóa chất: Các dòng van vật liệu inox chuyên dụng dùng để khóa dòng dung dịch hóa chất nhẹ hoặc dầu công nghiệp.

Những sai lầm phổ biến khi lựa chọn gate valve 1 1/2

1. Chỉ quan tâm kích thước: Mua đúng ống DN40 nhưng nhầm kiểu kết nối ren thành mặt bích.

2. Bỏ qua áp suất làm việc: Lắp van chịu áp thấp PN10 vào hệ thống bơm áp lực cao PN16 gây nứt vỡ thân van.

3. Nhầm lẫn môi chất: Dùng van gang nước thông thường cho hệ thống hóa chất ăn mòn mạnh.

4. Dùng van cổng để điều tiết dòng chảy: Khiến đĩa van bị rung lắc, mòn lệch và gây tiếng ồn lớn.

5. Không kiểm tra nguồn gốc tiêu chuẩn mặt bích: Dẫn đến việc bu lông không khớp lỗ khi thi công thực tế.

Hướng dẫn / Checklist

Cách chọn gate valve 1 1/2 phù hợp cho dự án

• Bước 1: Xác định chính xác kích thước danh nghĩa hệ thống đường ống ($\rightarrow$ 1 1/2 inch / DN40).

• Bước 2: Lựa chọn phương pháp kết nối lắp đặt phù hợp ($\rightarrow$ Ren hay mặt bích?).

• Bước 3: Khảo sát môi chất lưu thông trong ống ($\rightarrow$ Nước sạch, nước thải, dầu hay khí?).

• Bước 4: Kiểm tra thông số áp suất tối đa và nhiệt độ vận hành của hệ thống.

• Bước 5: Quyết định vật liệu chế tạo tối ưu (Gang, đồng, inox hay thép).

• Bước 6: Yêu cầu cung cấp chứng chỉ xuất xứ (CO/CQ) và tiêu chuẩn kỹ thuật từ nhà phân phối uy tín.

Checklist trước khi mua gate valve 1 1/2

Kích thước danh nghĩa: 1 1/2 inch / DN40

 Đường kính thực tế đường ống tương thích

 Kiểu kết nối: Ren trong hay mặt bích chuẩn

 Môi chất sử dụng thực tế

 Áp suất làm việc tối đa của hệ thống

 Nhiệt độ làm việc của lưu chất

 Vật liệu thân van và đĩa van

 Tiêu chuẩn gioăng làm kín (Seat/O-ring)

 Thương hiệu và xuất xứ rõ ràng

 Chính sách bảo hành và tài liệu kỹ thuật kèm theo

Câu hỏi thường gặp

Gate valve 1 1/2 là DN bao nhiêu?

Kích thước danh nghĩa 1 1/2 inch tương đương với quy chuẩn DN40 trong hệ thống đường ống công nghiệp phổ biến hiện nay. Tuy nhiên, bạn vẫn cần kiểm tra thông số thiết kế cụ thể từ nhà sản xuất.

Gate valve 1 1/2 dùng để làm gì?

Van được thiết kế chuyên dụng để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống, đặc biệt hiệu quả trong việc cô lập các nhánh đường ống khi cần bảo trì, sửa chữa.

Gate valve 1 1/2 có những kiểu kết nối nào?

Tùy thuộc vào model và hãng sản xuất, van thường sở hữu kiểu kết nối ren tiện lợi cho hệ thống dân dụng hoặc kết nối mặt bích chắc chắn dành cho các hệ thống công nghiệp áp lực cao.

Gate valve 1 1/2 có dùng để điều tiết nước được không?

Không nên. Cấu tạo đĩa van cổng không phù hợp cho việc tiết lưu dòng chảy thường xuyên vì sẽ gây xói mòn cánh van, rung động và làm giảm tuổi thọ thiết bị.

Nên chọn gate valve 1 1/2 bằng inox hay bằng gang?

Việc lựa chọn phụ thuộc hoàn toàn vào môi trường làm việc. Nếu là nước sạch dân dụng thông thường, van gang hoặc đồng là lựa chọn kinh tế. Nếu hệ thống yêu cầu chống ăn mòn hóa chất hoặc nhiệt độ cao, van inox là giải pháp bắt buộc.

Kết luận

Việc lựa chọn và sử dụng gate valve 1 1/2 không chỉ đơn thuần dựa vào con số kích thước đường ống, mà đòi hỏi sự đồng bộ về áp suất, vật liệu, môi chất và kiểu kết nối. Nắm vững các tiêu chuẩn kỹ thuật này sẽ giúp hệ thống của bạn vận hành bền bỉ, hạn chế tối đa rủi ro sự cố.
