PN16 DN25: Giải mã hai thông số cốt lõi khi lựa chọn thiết bị đường ống

Khi mua sắm van công nghiệp, mặt bích hay các phụ kiện đường ống, người dùng thường xuyên được yêu cầu cung cấp các thông số kỹ thuật như pn16 dn 25. Tuy nhiên, không ít kỹ sư và người mua hàng chỉ xem đây là kích thước và mức áp suất thông thường mà chưa hiểu rõ bản chất sâu xa đằng sau chúng. Liệu DN25 có đường kính chính xác là bao nhiêu? pn16 dn 25 có phải luôn chịu được áp suất 16 bar trong mọi điều kiện không? Và liệu thiết bị này có thể kết nối với mọi mặt bích DN25 trên thị trường?

Hiểu đúng và đủ về hai thông số này giúp doanh nghiệp tránh khỏi tình trạng chọn sai kích thước, sai cấp áp suất hoặc không tương thích tiêu chuẩn kết nối, từ đó tiết kiệm tối đa chi phí sửa chữa. Bài viết này sẽ phân tích chi tiết từ khái niệm nền tảng, các chủng loại sản phẩm cho đến phương pháp lựa chọn chuẩn xác nhất.

PN16 DN25 là gì?

Định nghĩa nhanh (GEO): pn16 dn25 là cách thể hiện thiết bị đường ống có kích thước danh nghĩa DN25 và thuộc cấp áp suất danh nghĩa PN16.

Trong đó, PN16 là ký hiệu cấp áp suất danh nghĩa theo hệ tiêu chuẩn kỹ thuật châu Âu, trong đó con số 16 thường được liên hệ với mức 16 bar ở điều kiện tham chiếu. Tuy nhiên, áp suất làm việc thực tế còn phụ thuộc vào vật liệu chế tạo, nhiệt độ dòng chảy và tiêu chuẩn của sản phẩm. Còn DN25 là đường kính danh nghĩa của ống hoặc thiết bị, không nhất thiết đồng nhất với kích thước đo thực tế bên ngoài.

Kích thước DN25 cần biết

Trong hệ thống ống ren công nghiệp và dân dụng, kích thước DN25 thường tương ứng với mức gọi thông dụng là 1 inch. Tuy nhiên, bạn không nên mặc định DN25 có đường kính ngoài chính xác tuyệt đối là 25 mm bởi vì con số thực tế sẽ thay đổi tùy thuộc vào tiêu chuẩn ống, độ dày thành ống, vật liệu và kiểu kết nối đi kèm. Do đó, việc tra cứu catalogue của nhà sản xuất trước khi gia công lắp đặt luôn là nguyên tắc vàng.

Phân tích chuyên sâu: Áp suất thực tế và thông số kỹ thuật

PN16 nghĩa là gì? PN16 có phải chịu được 16 bar không?

Cụm từ PN viết tắt của Pressure Nominal (Áp suất danh nghĩa). Mặc dù con số 16 gắn liền với mức 16 bar trong điều kiện nhiệt độ phòng chuẩn, bạn tuyệt đối không nên dùng con số này làm áp suất làm việc tuyệt đối cho mọi môi trường. Khả năng chịu áp thực tế của thiết bị phụ thuộc vào:

• Vật liệu chế tạo: Gang, thép carbon hay inox 304/316.

• Nhiệt độ vận hành: Khi nhiệt độ môi trường hoặc lưu chất tăng cao, giới hạn chịu áp của vật liệu sẽ suy giảm.

• Tiêu chuẩn thiết kế và loại lưu chất: Nước sạch, hơi nóng hay hóa chất có mức độ tác động khác nhau lên cấu trúc van.

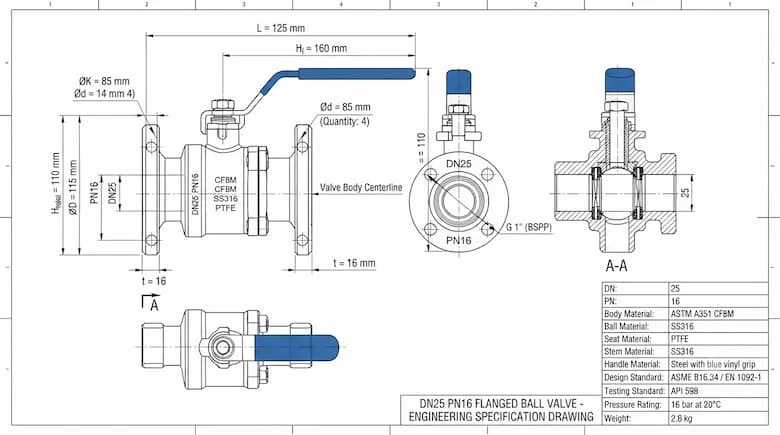

Bảng thông số kỹ thuật cần kiểm tra của PN16 DN 25

Lưu ý chuyên gia: Chỉ số DN25 và PN16 là chưa đủ để xác định một sản phẩm hoàn chỉnh. Bạn cần đối chiếu thêm loại thiết bị, vật liệu, tiêu chuẩn mặt bích và môi trường làm việc thực tế.

Phân loại sản phẩm và So sánh kỹ thuật

Các sản phẩm PN16 DN 25 phổ biến

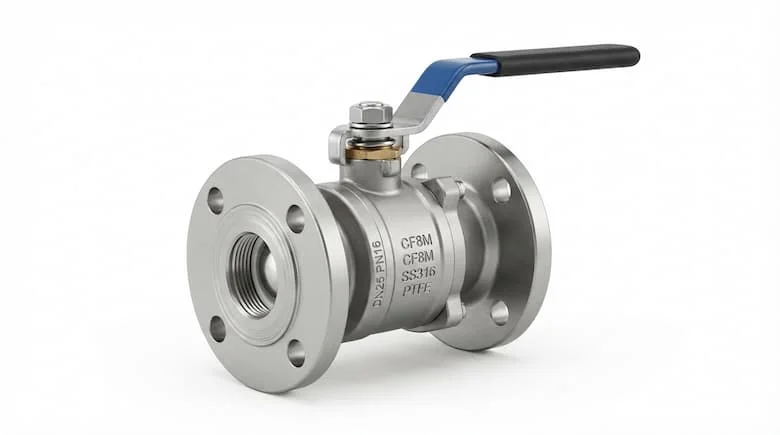

• Van bi PN16 DN 25: Dùng để đóng mở dòng chảy cực nhanh, có cả dạng kết nối ren hoặc lắp bích.

• Van bướm PN16 DN 25: Thiết kế gọn nhẹ, tối ưu không gian cho các hệ thống đường ống.

• Van cổng PN16 DN 25: Chuyên dụng cho nhiệm vụ đóng/mở hoàn toàn, hạn chế dùng để điều tiết lưu lượng.

• Van cầu PN16 DN 25: Sở hữu khả năng điều tiết lưu lượng dòng chảy tinh vi và chính xác.

• Van một chiều PN16 DN 25: Ngăn chặn tuyệt đối dòng chảy ngược bảo vệ máy bơm.

• Mặt bích PN16 DN 25: Dùng để liên kết thiết bị vào đường ống, yêu cầu đồng bộ tiêu chuẩn lỗ bu-lông.

Sự khác biệt giữa PN16 và Class 150

Nhiều kỹ sư thường nhầm lẫn giữa tiêu chuẩn hệ mét (PN) và hệ inch (Class của Mỹ). Mặc dù PN16 và Class 150 có mức áp suất tương đương nhau (khoảng 16 bar và 20 psi tương ứng với ~150 psi), bạn không thể thay thế trực tiếp chúng cho nhau nếu không kiểm tra kỹ các thông số sau:

• Tiêu chuẩn chế tạo vòng tròn tâm lỗ bu-lông (PCD).

• Số lượng lỗ bu-lông, đường kính lỗ và kích thước đường kính ngoài mặt bích.

• Kiểu bề mặt làm kín (Raised Face hoặc Flat Face).

Ứng dụng thực tế và những sai lầm thường gặp

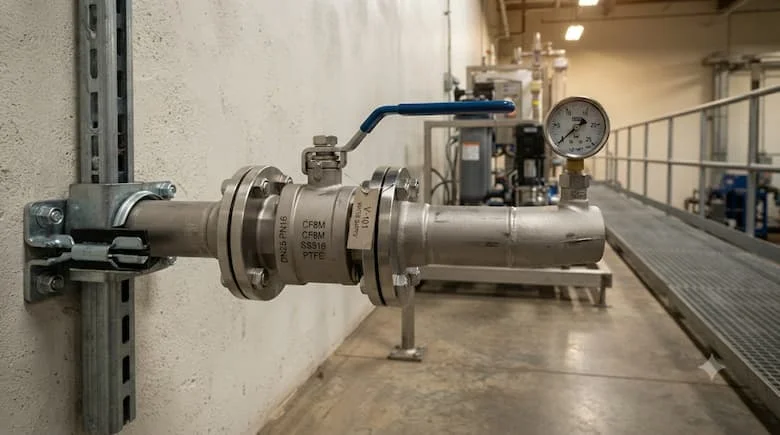

Các lĩnh vực ứng dụng tiêu biểu

• Hệ thống cấp thoát nước sinh hoạt và trạm xử lý nước thải đô thị.

• Hệ thống điều hòa không khí trung tâm (HVAC) và PCCC tòa nhà.

• Các đường ống công nghiệp truyền dẫn khí nén, hơi nóng và dầu nhẹ.

6 sai lầm phổ biến khi chọn thiết bị PN16 DN 25:

1. Nghĩ rằng DN25 có đường kính ngoài đúng 25 mm: Bỏ qua kích thước thông thủy thực tế của ống.

2. Nghĩ PN16 luôn chịu được đúng 16 bar: Bỏ qua yếu tố suy giảm áp suất do nhiệt độ cao.

3. Ghép nối PN16 với Class 150 tùy ý: Gây lệch tâm, không khớp lỗ bu-lông và rò rỉ áp suất.

4. Chỉ quan tâm đến DN và PN: Thiếu thông tin về vật liệu và tiêu chuẩn kết nối.

5. Không kiểm tra tương thích lưu chất: Dùng sai vật liệu van khiến hóa chất ăn mòn nhanh chóng.

6. Không kiểm tra tiêu chuẩn mặt bích đối diện: Dẫn đến việc không thể thi công lắp đặt thực tế.

Hướng dẫn lựa chọn, lắp đặt và Checklist chuẩn kỹ thuật

Checklist 11 bước chọn mua sản phẩm PN16 DN 25:

• Xác định chính xác loại sản phẩm cần dùng.

• Xác định kích thước danh nghĩa DN25.

• Kiểm tra cấp áp suất danh nghĩa PN16.

• Đối chiếu tiêu chuẩn kỹ thuật (DIN, EN, JIS).

• Lựa chọn vật liệu thân van và gioăng phù hợp.

• Xác định loại lưu chất trong đường ống.

• Kiểm tra dải nhiệt độ làm việc thực tế.

• Đánh giá áp suất vận hành tối đa của hệ thống.

• Lựa chọn kiểu kết nối (ren, bích, hàn).

• Đối chiếu kỹ catalogue của nhà sản xuất.

• Kiểm tra kích thước thực tế trước khi đưa vào lắp đặt.

Lưu ý quan trọng khi lắp đặt:

Đối với van ren, cần làm sạch đường ống, dùng băng tan hoặc keo làm kín phù hợp và tuyệt đối không siết quá lực làm toe ren. Đối với dạng mặt bích, hãy đảm bảo hai mặt bích cùng tiêu chuẩn, đặt gioăng cân đối, siết bu-lông theo hình chéo đối xứng và tránh để đường ống chịu tải trọng kéo uốn bất thường lên thân van.

FAQ: Câu hỏi thường gặp về PN16 DN25

1. PN16 DN25 là gì?

Đây là ký hiệu chỉ thiết bị đường ống có kích thước danh nghĩa DN25 và thuộc cấp áp suất danh nghĩa PN16.

2. DN25 tương đương bao nhiêu inch?

DN25 thường được quy đổi theo cách gọi thông dụng là 1 inch, tuy nhiên cần kiểm tra tiêu chuẩn cụ thể của từng hãng sản xuất.

3. PN16 có phải luôn chịu được 16 bar không?

Không hẳn. Áp suất 16 bar chỉ áp dụng ở điều kiện tham chiếu chuẩn, còn thực tế khả năng chịu áp sẽ thay đổi tùy thuộc vào nhiệt độ và vật liệu thiết bị.

Kết luận

Việc nắm vững bản chất thông số pn16 dn25 giúp các kỹ sư và nhà đầu tư lựa chọn đúng thiết bị, đảm bảo độ kín khít tuyệt đối, an toàn áp lực và tối ưu hóa tuổi thọ cho toàn bộ hệ thống đường ống công nghiệp.
