Van điều tiết gió – chi tiết nhỏ nhưng ảnh hưởng lớn đến hệ thống thông gió

Một hệ thống HVAC dù đã được tính toán kỹ lưỡng và lắp đặt hoàn thiện nhưng khi vận hành thực tế vẫn thường gặp tình trạng oái ăm: một số khu vực gió thổi quá mạnh gây khó chịu, trong khi các khu vực khác lại thiếu hụt gió trầm trọng. Quạt tổng vẫn hoạt động hết công suất nhưng lưu lượng phân phối đến từng nhánh đường ống lại không đồng đều. Đó là lúc các kỹ thuật viên cần đến sự can thiệp của van điều tiết gió để cân bằng lại toàn bộ lưu lượng khí.

Tuy nhiên, việc lựa chọn thiết bị này không đơn thuần chỉ cần “đóng hoặc mở được”. Một chiếc van đạt chuẩn không chỉ cần khớp kích thước mà phải đáp ứng hoàn hảo các yêu cầu khắt khe về lưu lượng, tổn thất áp suất, độ kín khít và phương thức điều khiển của toàn bộ hệ thống thông gió.

Van điều tiết gió là gì?

Van điều tiết dòng khí gió là thiết bị được lắp trên hệ thống ống gió nhằm điều chỉnh, phân phối hoặc cô lập dòng không khí. Van sử dụng các lá van (damper blades) hoặc cơ cấu tương tự để thay đổi tiết diện dòng khí, từ đó kiểm soát lưu lượng và hướng vận hành của hệ thống thông gió, điều hòa không khí.

Trong kỹ thuật cơ điện, thiết bị này hoạt động linh hoạt từ trạng thái đóng kín đến mở hoàn toàn. Một số dòng chuyên dụng dùng để cân bằng áp suất từng nhánh, số khác đóng vai trò cô lập dòng khí khi cần thiết, hoặc được tích hợp bộ truyền động tự động hóa. Cần phân biệt rõ van điều tiết dòng khí gió với cửa gió (air grille/diffuser). Cửa gió chủ yếu làm nhiệm vụ phân phối không khí trực tiếp tại đầu cuối phòng, trong khi damper nằm sâu bên trong đường ống để tác động trực tiếp lên dòng khí luân chuyển.

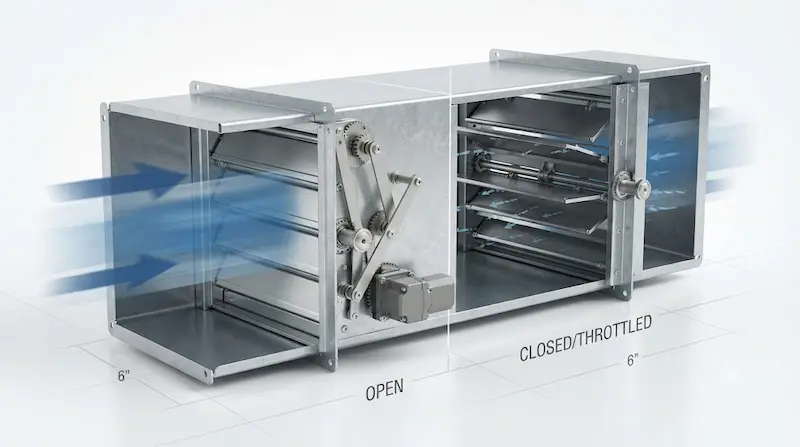

Cấu tạo và nguyên lý hoạt động của van điều tiết dòng khí gió

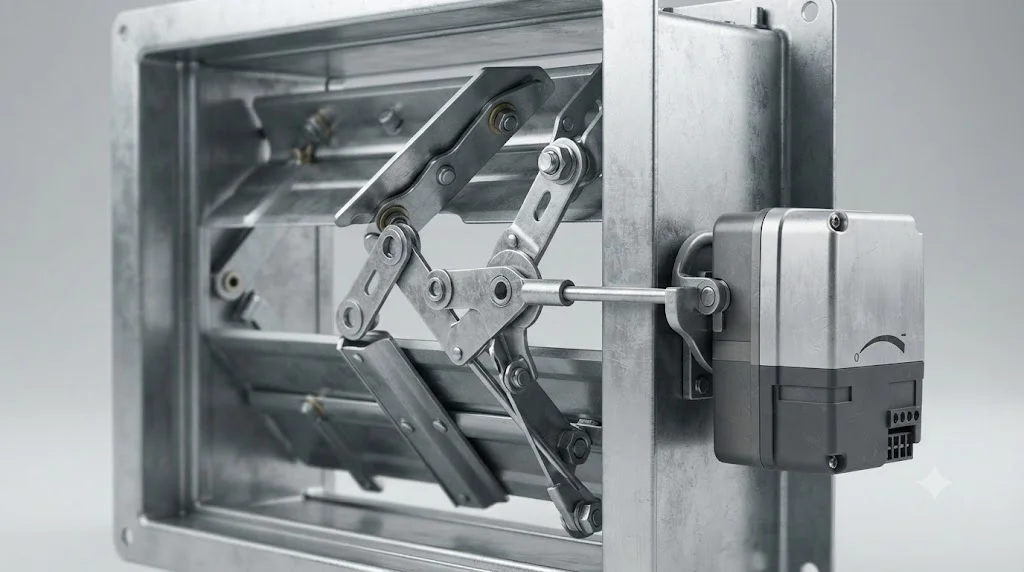

Cấu tạo cơ bản của thiết bị bao gồm khung van định hình, các lá van xoay, trục kết nối, cơ cấu liên kết, tay gạt hoặc vô lăng điều chỉnh, cùng bộ truyền động điện và hệ thống gioăng làm kín tùy theo thiết kế kỹ thuật.

Khi các lá van thay đổi góc quay, tiết diện thông gió thay đổi, làm trở lực đường ống biến thiên theo, từ đó điều chỉnh lưu lượng khí đi qua van. Cụ thể, khi van mở lớn, luồng khí di chuyển thuận lợi; khi van đóng bớt, trở lực tăng lên và lưu lượng giảm xuống. Đóng hoàn toàn giúp cô lập hoàn toàn phân đoạn nhánh ống.

Van điều tiết không đơn thuần là một chiếc cửa đóng mở thông thường. Thiết kế khí động học của lá van và đặc tính tổn thất áp suất của nó ảnh hưởng trực tiếp đến hiệu suất vận hành, tiếng ồn và tuổi thọ của toàn bộ hệ thống HVAC.

Các loại van điều tiết gió phổ biến

Thị trường vật tư cơ điện hiện phân chia rõ ràng các dòng sản phẩm dựa trên phương thức vận hành và công năng chuyên biệt:

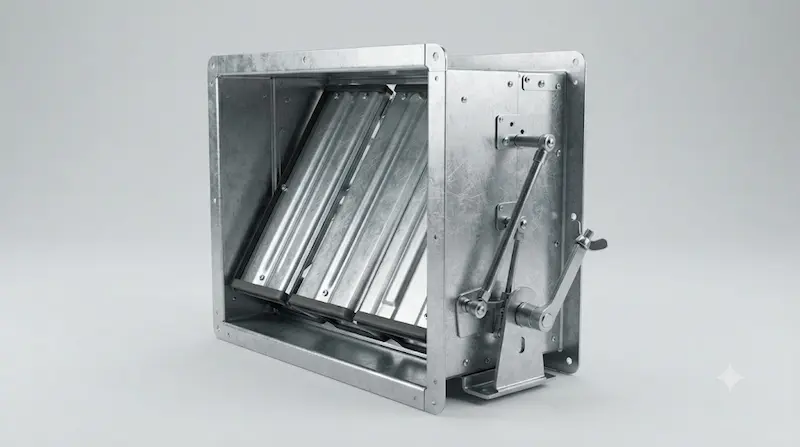

• Van điều tiết dòng khí gió tay: Vận hành thủ công bằng tay gạt hoặc tay quay. Kết cấu đơn giản, chi phí thấp, tối ưu cho các hệ thống nhỏ không đòi hỏi thay đổi lưu lượng liên tục.

• Van điều tiết dòng khí gió điều khiển điện: Sử dụng động cơ truyền động (electric actuator), dễ dàng tích hợp vào hệ thống quản lý tòa nhà thông minh BMS hoặc tủ điều khiển trung tâm.

• Van điều tiết dòng khí gió điều khiển khí nén: Sử dụng áp lực khí nén để thay đổi góc mở van, chuyên dụng cho một số môi trường công nghiệp đặc thù.

• Van điều tiết một chiều: Thiết kế chuyên biệt cho phép dòng khí lưu thông theo một chiều nhất định và tự động ngăn dòng chảy ngược.

• Van điều tiết chống cháy/chặn khói (Fire/Smoke Damper): Thiết bị đặc thù kiểm soát sự cố cháy nổ, đòi hỏi tiêu chuẩn kiểm định và chứng nhận kỹ thuật nghiêm ngặt, không thể đánh đồng với damper thông thường.

Thông số quan trọng khi chọn van điều tiết dòng khí gió

Để thiết bị phát huy tối đa công năng, kỹ sư dự án cần kiểm soát chặt chẽ các thông số kỹ thuật cốt lõi sau:

• Kích thước hình học: Xác định chính xác chiều rộng (W), chiều cao (H) hoặc đường kính để khớp hoàn toàn với tiết diện ống gió.

• Vật liệu chế tạo: Ưu tiên tôn mạ kẽm, nhôm định hình hoặc inox chống rỉ tùy thuộc vào điều kiện môi trường thực tế.

• Số lượng và kiểu lá van: Quyết định trực tiếp đến độ kín khít, mức độ tổn thất áp suất và khả năng điều tiết lưu lượng dòng khí.

• Áp suất làm việc: Giới hạn chịu áp của van phải tương thích với cột áp của quạt trong hệ thống.

• Độ kín khít: Yếu tố sống còn đối với các công trình đòi hỏi kiểm soát áp suất nghiêm ngặt như phòng sạch hay phòng mổ bệnh viện.

• Phương thức điều khiển: Lựa chọn giữa tay gạt cơ học, bộ truyền động điện hoặc khí nén.

• Nhiệt độ vận hành: Khả năng chịu nhiệt của vật liệu cấu thành và các chi tiết gioăng làm kín.

Van điều tiết gió tay và van điều khiển điện – nên chọn loại nào?

Van tay là phương án hoàn hảo khi lưu lượng gió ít khi thay đổi và hệ thống thông gió tương đối đơn giản. Ngược lại, động cơ truyền động điện phát huy giá trị vượt trội trong các công trình lớn, nơi kỹ thuật viên cần thay đổi lưu lượng thường xuyên, phản hồi vị trí van tức thời hoặc kết nối trực tiếp với trung tâm quản lý tòa nhà BMS. Tránh lạm dụng tự động hóa không cần thiết làm đội chi phí dự án.

Van điều tiết gió khác gì cửa gió?

Sự nhầm lẫn giữa hai thiết bị này rất hay xảy ra đối với người không chuyên. Van điều tiết dòng khí gió (damper) được lắp đặt ẩn sâu bên trong đường ống gió nhằm kiểm soát, cân bằng và cô lập lưu lượng khí giữa các nhánh.

Tại sao hệ thống HVAC cần van điều tiết dòng khí gió?

Trong một hệ thống thông gió phức tạp, không khí từ quạt thổi ra có xu hướng phân phối theo con đường trở lực thấp nhất. Nếu không có thiết bị can thiệp, các nhánh ống ngắn sẽ nhận quá nhiều gió trong khi các nhánh xa thiếu hụt nghiêm trọng, gây mất cân bằng toàn hệ thống và phát sinh tiếng ồn do vận tốc khí quá cao tại đầu nguồn.

Sự hiện diện của damper cho phép kỹ sư chủ động thay đổi trở lực tại từng nhánh cụ thể, từ đó cân bằng chính xác lưu lượng khí, cô lập các khu vực khi xảy ra sự cố bảo trì và tối ưu hóa hiệu suất tiêu thụ điện năng của toàn bộ hệ thống HVAC.

Van điều tiết dòng khí gió được sử dụng ở đâu?

• Hệ thống HVAC thương mại: Lắp đặt rộng rãi trong các tòa nhà văn phòng, trung tâm thương mại, khách sạn lớn, bệnh viện và trường học.

• Hệ thống thông gió công nghiệp: Kiểm soát nguồn cấp khí tươi, hút khí thải và thông gió cho các nhà xưởng sản xuất quy mô lớn.

• Khu vực phòng sạch: Yêu cầu các dòng van có độ kín khít cao để kiểm soát tuyệt đối chênh áp và lưu lượng không khí.

• Hệ thống phòng cháy chữa cháy: Sử dụng các dòng van chặn khói chuyên dụng tích hợp tín hiệu điện tự động đóng ngắt khi có sự cố hỏa hoạn.

Mọi ứng dụng thực tế đều đòi hỏi sự đồng bộ chặt chẽ giữa đặc tính lưu chất, áp suất, nhiệt độ và tiêu chuẩn kỹ thuật của công trình.

Những sai lầm thường gặp khi chọn van điều tiết dòng khí gió

• Chỉ chọn theo kích thước hình học: Bỏ qua các thông số về lực cản, mô-men xoắn của động cơ hoặc cấp độ rò rỉ khí.

• Nhầm lẫn chức năng với cửa gió: Gây khó khăn trong quá trình lập dự toán và đặt hàng vật tư.

• Chọn van có kích thước quá nhỏ: Làm tăng vọt vận tốc dòng khí, gây tổn thất áp suất lớn và phát sinh tiếng ồn rít khó chịu.

• Chọn van quá lớn so với thực tế: Lãng phí chi phí đầu tư và làm giảm độ nhạy bén trong khả năng điều tiết lưu lượng.

• Bỏ qua nhu cầu tự động hóa: Lắp van tay cho các vị trí cần điều khiển tự động phức tạp về sau.

• Không kiểm tra hệ số rò khí: Gây thất thoát năng lượng lớn ở các hệ thống đòi hỏi độ kín cao.

• Sử dụng damper thông thường cho hệ thống PCCC: Sai lầm nguy hiểm vi phạm nghiêm trọng các quy chuẩn an toàn cháy nổ của tòa nhà.

Checklist chọn van điều tiết dòng khí gió phù hợp

Quy trình lựa chọn vật tư chuẩn xác giúp hệ thống thông gió vận hành ổn định và tiết kiệm chi phí tối đa:

1. Xác định mục đích sử dụng: Cân bằng lưu lượng, cô lập nhánh ống, điều khiển tự động hay kiểm soát khói cháy.

2. Xác định kích thước: Đo đạc chính xác khổ ống (W x H) và không gian chờ lắp đặt thực tế.

3. Tính toán lưu lượng và áp suất: Dựa trên cột áp thiết kế của quạt để chọn van chịu lực phù hợp.

4. Lựa chọn vật liệu: Cân nhắc yếu tố môi trường, độ ẩm và nguy cơ ăn mòn hóa học.

5. Chọn phương thức truyền động: Tay gạt cơ, mô-tơ điện hay khí nén.

6. Kiểm tra độ kín khít: Đảm bảo hệ số rò rỉ đạt tiêu chuẩn kỹ thuật của công trình.

7. Xác minh tiêu chuẩn kỹ thuật: Đặc biệt lưu ý các chứng nhận kiểm định đối với van PCCC.

8. Đánh giá khả năng bảo trì: Đảm bảo vị trí lắp đặt có không gian thao tác sửa chữa motor hoặc tay gạt về sau.

Lưu ý khi lắp đặt và vận hành van điều tiết dòng khí gió

• Lắp đặt van đúng chiều mũi tên chỉ hướng dòng chảy được thiết kế sẵn trên khung.

• Đảm bảo không gian chuyển động của lá van không bị vướng víu bởi vật cản bên trong đường ống.

• Cố định khung van thật chắc chắn vào hệ thống bích kết nối để tránh rung lắc khi quạt chạy công suất cao.

• Đối với van điều khiển điện, cần kiểm tra kỹ nguồn điện cấp, hành trình đóng mở và tín hiệu phản hồi từ tủ điều khiển.

• Tuyệt đối không dùng lực cơ học quá mạnh ép van vượt quá giới hạn hành trình thiết kế.

Lưu ý kỹ thuật: Việc điều chỉnh đóng hoặc mở một chiếc van điều tiết gió trên hệ thống sẽ làm thay đổi phân bố áp suất của toàn bộ các nhánh còn lại; do đó cần tiến hành cân chỉnh toàn hệ thống sau khi lắp đặt.

Câu hỏi thường gặp về van điều tiết dòng khí gió

Van điều tiết gió là gì?

Van điều tiết dòng khí gió là thiết bị dùng để điều chỉnh, phân phối hoặc cô lập dòng không khí trong hệ thống ống gió và HVAC bằng cách thay đổi vị trí của lá van.

Van điều tiết dòng khí gió có những loại nào?

Có thể phân loại theo cách điều khiển như van tay, van điều khiển điện, van khí nén; hoặc theo chức năng như damper điều tiết, damper một chiều và damper chuyên dụng chống cháy/chặn khói.

Van điều tiết dòng khí gió có cần actuator không?

Không phải hệ thống nào cũng cần. Van tay phù hợp với hệ thống đơn giản, còn actuator hữu ích khi cần tự động hóa, điều khiển từ xa hoặc tích hợp BMS.

Van điều tiết dòng khí gió có giống cửa gió không?

Không. Damper chủ yếu điều chỉnh dòng khí trong hệ thống ống, còn cửa gió có nhiệm vụ phân phối hoặc thu không khí tại không gian sử dụng.

Làm sao chọn đúng kích thước van điều tiết dòng khí gió?

Cần dựa trên kích thước ống, lưu lượng thiết kế, áp suất, yêu cầu độ kín, vật liệu và phương thức điều khiển thay vì chỉ chọn theo kích thước hình học.

Van điều tiết gió – chọn đúng để hệ thống HVAC vận hành hiệu quả

Thiết bị van điều tiết gió đóng vai trò quyết định trong việc kiểm soát và phân phối lưu lượng không khí cho toàn bộ mạng lưới thông gió công trình. Quá trình lựa chọn vật tư không thể chỉ dựa vào kích thước hình học đơn thuần mà đòi hỏi sự đánh giá toàn diện về lưu lượng, tổn thất áp suất, độ kín, vật liệu cấu thành và cơ cấu truyền động phù hợp. Van tay là giải pháp kinh tế cho hệ thống nhỏ, trong khi mô-tơ điện mang lại hiệu quả tự động hóa tối ưu cho các công trình quy mô lớn.
