Threadolet – giải pháp kết nối nhánh ống bằng ren

Một hệ thống đường ống chính trong nhà máy hay công trình đôi khi cần mở rộng thêm một nhánh phụ nhỏ để phục vụ cho các thiết bị đo lường hoặc dòng phụ trợ. Các kỹ sư vận hành thường đối mặt với bài toán tạo kết nối nhánh (branch pipe) nhưng lại không muốn sử dụng phương án hàn socket hoặc butt-weld trực tiếp vì hạn chế về không gian hoặc yêu cầu tháo lắp bảo trì linh hoạt. Lúc này, threadolet nổi lên như một giải pháp thiết kế chuyên dụng đáp ứng trọn vẹn yêu cầu kết nối ren.

Tuy nhiên, việc lựa chọn phụ kiện này đòi hỏi sự thấu hiểu sâu sắc: nối nhánh ren thực chất là gì và cấu trúc ra sao? Nó khác biệt thế nào so với các dòng weldolet hay sockolet phổ biến khác? Các thông số về kích thước, cấp áp suất và tiêu chuẩn kỹ thuật chi tiết ảnh hưởng như thế nào đến độ an toàn của toàn hệ thống? Việc phân định rõ trường hợp nào nên áp dụng hoặc tránh xa loại phụ kiện này sẽ giúp kỹ thuật viên tối ưu hóa chi phí và ngăn ngừa những sự cố rò rỉ nghiêm trọng.

Threadolet là gì?

Threadolet là một dạng branch outlet fitting được thiết kế để tạo kết nối nhánh từ đường ống chính sang một đường ống hoặc phụ kiện có đầu nối ren. Nối nhánh ren thường được gắn vào run pipe bằng phương pháp hàn và có đầu branch được gia công ren để kết nối với piping component tương ứng.

Về bản chất, đây là một phụ kiện chia nhánh (branch fitting) chứ không phải là van điều tiết dòng chảy. Cấu trúc tổng thể bao gồm phần thân ôm khít lấy đường ống chính (run pipe), phần cổ nhánh (branch outlet) và đầu kết nối gia công ren kỹ thuật. Chức năng cốt lõi của phụ kiện này là tạo ra một điểm trích nhánh chắc chắn, chịu lực tốt, đồng thời cung cấp giao tiếp đầu ren (threaded connection) tiêu chuẩn cho các thiết bị phía đầu ra mà không làm suy yếu kết cấu chịu lực của toàn tuyến ống chính.

Nguyên lý và cấu tạo của threadolet

Dòng chảy trong hệ thống vận hành theo dòng tuần tự từ ống chính, qua phụ kiện đến đường ống nhánh

Về mặt cấu tạo, nối nhánh ren được gia công nguyên khối từ phôi thép với các vùng đặc thù: phần thân cong ôm sát đường ống chính (run pipe), vùng chân đế chuẩn bị cho quá trình hàn (welding bevel), phần cổ vươn lên và đầu ren phía trên. Nguyên lý hoạt động của phụ kiện này không nhằm điều tiết lưu lượng như các dòng van mà đóng vai trò là một điểm lấy nhánh cố định, chịu áp lực cao.

Thiết kế outlet dạng này mang lại ưu điểm vượt trội khi cần trích xuất nhánh từ ống cái (header) mà không cần dùng đến các phương pháp khoét nối thủ công kém an toàn. Phụ kiện giúp phân bố lại ứng suất tập trung tại điểm khoét lỗ, đồng thời tạo ra đầu ren vững chắc phục vụ cho các đoạn ống nhánh có đường kính nhỏ hơn nằm trong phạm vi cho phép của tiêu chuẩn thiết kế.

Các loại nối nhánh ren và cách phân loại

Việc phân loại phụ kiện không chỉ dựa trên tên gọi thương mại mà phải căn cứ vào các tiêu chuẩn kỹ thuật khắt khe của hệ thống đường ống công nghiệp:

• Theo vật liệu chế tạo: Bao gồm thép carbon (Carbon steel), thép không gỉ (Stainless steel), thép hợp kim (Alloy steel) và các dòng vật liệu đặc biệt khác tùy thuộc vào môi trường lưu chất và bảng thông số kỹ thuật (piping specification) của dự án.

• Theo kích thước kết nối: Phân biệt rõ giữa kích thước đường ống chính (run size) và kích thước nhánh (branch size). Cần lưu ý rằng kích thước nhánh không nhất thiết phải bằng kích thước ống chính mà thường nhỏ hơn để đảm bảo an toàn kết cấu.

• Theo cấp áp suất (Pressure Class): Các mức class phổ biến được quy định theo thiết kế chịu áp của hệ thống, đòi hỏi sự đồng bộ tuyệt đối với toàn bộ tuyến ống.

• Theo kiểu ren: Đầu branch có thể sử dụng các chuẩn ren thông dụng như NPT, BSPT tùy thuộc vào thiết kế hệ thống cơ điện.

Mở rộng semantic content: Khi tìm kiếm vật tư, người kỹ sư thường tra cứu các nhóm từ khóa chuyên sâu như nối nhánh ren inox, nối nhánh ren thép carbon, threaded outlet, nối nhánh ren fitting, nối nhánh ren class 3000 hoặc nối nhánh ren class 6000. Doanh nghiệp chỉ nên cung cấp đúng các chủng loại mã hàng có kiểm định chất lượng thực tế.

Thông số kỹ thuật quan trọng của nối nhánh ren

Để đảm bảo an toàn tuyệt đối cho hệ thống đường ống áp lực cao, việc kiểm soát các thông số kỹ thuật sau đây đóng vai trò quyết định:

• Kích thước (Size): Phải xác định rõ ràng kích thước ống chính (Run pipe size) và kích thước nhánh (Branch pipe size) theo hệ thống tiêu chuẩn NPS hoặc DN.

• Cấp áp suất (Pressure Class): Đối chiếu trực tiếp thông số class với áp suất thiết kế (design pressure) và nhiệt độ thiết kế (design temperature) của hệ thống.

• Vật liệu (Material): Lựa chọn mác thép tương thích, ví dụ như tiêu chuẩn ASTM A105 cho thép carbon hoặc các dòng mác thép không gỉ tương ứng với môi trường làm việc.

• Kiểu ren và tiêu chuẩn ren: Xác định chính xác kiểu đầu ra ren trong (threaded outlet) cùng bước ren tiêu chuẩn để tránh hiện tượng không khớp bước ren khi lắp đặt phụ kiện hạ nguồn.

• Schedule (Độ dày thành ống): Xem xét sự tương thích về độ dày và khả năng chịu lực giữa phụ kiện trích nhánh và đường ống chính.

• Tiêu chuẩn sản xuất: Phụ kiện thường tuân thủ các chuẩn mực quốc tế như ASME B16.11, kết hợp cùng các tiêu chuẩn thiết kế đường ống công nghiệp ASME B31.3.

Nối nhánh ren khác gì weldolet và sockolet?

Sự khác biệt cốt lõi nằm ở phương thức kết nối tại đầu nhánh ra. Nối nhánh ren phù hợp khi thiết kế yêu cầu tháo lắp linh hoạt bằng mối nối ren. Trong khi đó, weldolet chuyên dùng cho các hệ thống đường ống lớn đòi hỏi mối hàn đối đầu toàn phần, còn sockolet sử dụng phương pháp hàn lồng socket. Không có một giải pháp nào là tối ưu tuyệt đối cho mọi hệ thống; sự lựa chọn bắt buộc phải tuân theo tài liệu kỹ thuật dự án (piping specification) và điều kiện vận hành thực tế.

Khi nào nên dùng nối nhánh ren thay vì các branch fitting khác?

Việc ứng dụng loại phụ kiện này cần được cân nhắc dựa trên các điều kiện kỹ thuật cụ thể của hệ thống:

• Nên cân nhắc sử dụng khi:

  • Bản vẽ thiết kế kỹ thuật yêu cầu điểm kết nối nhánh dạng ren để tiện cho việc bảo trì, thay thế thiết bị đo.

  • Kích thước ống nhánh phù hợp với giới hạn chịu lực của kiểu kết nối ren.

  • Mức áp suất và nhiệt độ vận hành nằm trong giới hạn cho phép của chuẩn ren.

  • Lưu chất bên trong đường ống không có tính ăn mòn rò rỉ nguy hiểm ở các điểm ren.

• Nên tránh và chọn giải pháp khác khi:

  • Hệ thống yêu cầu độ kín khít tuyệt đối, chống rò rỉ hoàn toàn (leak tightness khắt khe).

  • Điều kiện áp suất và nhiệt độ vận hành quá cao.

  • Môi trường làm việc xuất hiện hiện tượng rung động cơ học mạnh.

  • Lưu chất dẫn truyền là hóa chất cực kỳ nguy hiểm, độc hại.

Điểm cốt lõi cần ghi nhớ: Không bao giờ đưa ra quyết định lựa chọn phụ kiện chỉ vì chúng có giá thành rẻ hơn hay thi công nhanh hơn mà bỏ qua các tiêu chuẩn kỹ thuật an toàn cốt lõi.

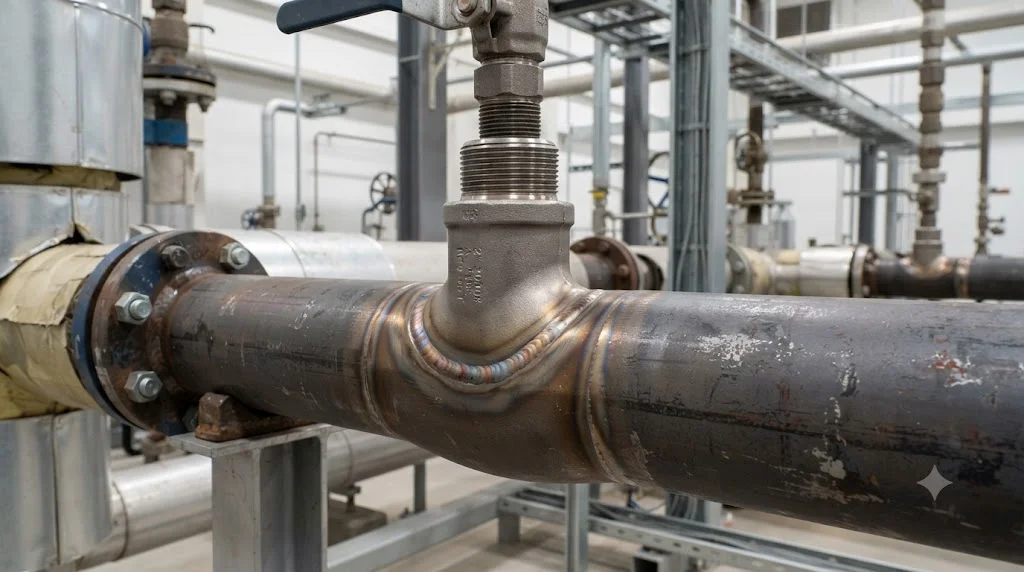

Threadolet được sử dụng ở đâu?

• Hệ thống đường ống công nghệ (Process piping): Trích xuất các nhánh nhỏ phục vụ cho đường ống đo áp suất, nhiệt độ hoặc lấy mẫu.

• Hệ thống tiện ích (Utility piping): Phân phối các nhánh khí nén, nước kỹ thuật phụ trợ trong các nhà máy sản xuất.

• Hệ thống cấp thoát nước và PCCC: Lắp đặt các đầu đo lường, van xả áp hoặc đường nước mồi quy mô nhỏ.

• Hệ thống dầu khí và năng lượng: Ứng dụng tại các vị trí phụ trợ theo đúng chỉ định nghiêm ngặt từ bản vẽ kỹ thuật.

Bạn tuyệt đối không được tự ý tuyên bố rằng phụ kiện này phù hợp với mọi môi trường công nghiệp. Mọi ứng dụng thực tế đều phải được kiểm chứng qua bài toán tổng hợp gồm: loại lưu chất, áp suất làm việc, nhiệt độ giới hạn và tài liệu chỉ định kỹ thuật của dự án.

Những sai lầm thường gặp khi chọn nối nhánh ren

• Chỉ chọn theo kích thước nhánh: Quên mất tầm quan trọng của việc đồng bộ kích thước ống chính (run size) dẫn đến việc chân đế phụ kiện không ôm khít bề mặt ống.

• Nhầm lẫn giữa các olet: Lẫn lộn giữa nối nhánh ren và sockolet dẫn đến việc đặt sai kiểu kết nối đầu ra (ren và hàn socket).

• Bỏ qua tiêu chuẩn ren: Không kiểm tra kỹ bước ren (NPT, BSPT) khiến phụ kiện không thể xoáy khớp với các thiết bị hạ nguồn.

• Chỉ quan tâm mác vật liệu bề nổi: Chọn sai cấp độ vật liệu không tương thích với thành phần hóa học của lưu chất gây ăn mòn nhanh chóng.

• Xem nhẹ cấp áp suất (Pressure Class): Mua phụ kiện đúng kích thước nhưng sai thông số chịu áp, gây nguy cơ nứt vỡ dưới áp lực vận hành cao.

• Mua sắm cảm tính qua catalogue: Chỉ dựa vào hình ảnh minh họa trên mạng mà không đối chiếu với bản vẽ thiết kế kỹ thuật chính thức của hệ thống.

Checklist chọn nối nhánh ren đúng kỹ thuật

Quy trình lựa chọn phụ kiện đường ống đòi hỏi sự tuân thủ nghiêm ngặt theo trình tự kỹ thuật chuẩn xác:

• Xác định chính xác kích thước ống chính (run pipe size).

• Xác định kích thước đường ống nhánh (branch size).

• Xác định yêu cầu loại kết nối đường ra.

• Kiểm tra tiêu chuẩn kết nối ren (threaded connection).

• Xác định cấp độ áp suất làm việc (pressure class).

• Xác định áp suất thiết kế tối đa (design pressure).

• Xác định nhiệt độ thiết kế của hệ thống (design temperature).

• Kiểm tra đặc tính hóa học của loại lưu chất.

• Lựa chọn mác vật liệu chế tạo phù hợp (material grade).

• Kiểm tra độ dày thành ống và tiêu chuẩn schedule.

• Đối chiếu các tiêu chuẩn sản xuất quốc tế áp dụng.

• Tra cứu bản vẽ catalogue/datasheet từ nhà sản xuất uy tín.

• Yêu cầu cung cấp chứng chỉ vật liệu (CO/CQ) nếu dự án yêu cầu.

• Xác nhận lại toàn bộ thông số với kỹ sư thiết kế trước khi đặt hàng.

Lưu ý khi lắp đặt nối nhánh ren

Quá trình thi công các hệ thống đường ống công nghiệp đòi hỏi sự chuẩn mực trong từng công đoạn kỹ thuật:

• Kiểm tra kỹ lưỡng kích thước và thông số phụ kiện trước khi đưa vào vị trí lắp đặt.

• Đối chiếu hướng định vị (orientation) và vị trí trích nhánh chính xác theo bản vẽ isometric.

• Kiểm tra bề mặt vật liệu, làm sạch khu vực mối hàn trên đường ống chính theo đúng quy trình chuẩn bị bề mặt.

• Thực hiện công tác hàn gắn kết cấu theo đúng quy trình hàn đã được phê duyệt (WPS/PQR) nếu có yêu cầu từ dự án.

• Kiểm tra chất lượng đầu kết nối ren sau khi hoàn tất công đoạn hàn nhiệt.

• Tiến hành các bước kiểm tra không phá hủy (NDT) và thử áp lực (pressure testing) theo tiêu chuẩn hệ thống.

• Tuyệt đối không tự ý thay đổi chủng loại vật liệu hoặc hạ thấp cấp áp suất trong quá trình thi công thực tế.

Lưu ý quan trọng: Đối với các hệ thống đường ống áp lực cao trong nhà máy, mọi công đoạn cắt khoét, hàn gắn và kiểm định đều phải tuân thủ tuyệt đối hồ sơ thiết kế và quy chuẩn kỹ thuật của công trình.

Câu hỏi thường gặp về nối nhánh ren

Threadolet là gì?

Threadolet là branch outlet fitting được dùng để tạo kết nối nhánh từ đường ống chính, trong đó đầu branch được thiết kế để kết nối bằng ren.

Nối nhánh renkhác sockolet như thế nào?

Điểm khác biệt chính nằm ở kiểu kết nối branch. Nối nhánh rensử dụng threaded connection, trong khi sockolet sử dụng socket-weld connection.

Nối nhánh renkhác weldolet như thế nào?

Nối nhánh rencó đầu branch dạng ren, còn weldolet thường được sử dụng cho branch connection bằng butt weld. Việc lựa chọn phụ thuộc vào piping specification và yêu cầu thiết kế.

Nối nhánh ren có những vật liệu nào?

Có thể có carbon steel, stainless steel, alloy steel và các vật liệu khác tùy nhà sản xuất/specification. Cần chọn material grade dựa trên lưu chất và điều kiện vận hành.

Khi chọn nối nhánh ren cần quan tâm thông số nào?

Các thông số quan trọng gồm run size, branch size, pressure class, material, kiểu ren, schedule và tiêu chuẩn sản xuất.

Threadolet – chọn đúng branch connection để đảm bảo hệ thống

Phụ kiện threadolet đóng vai trò là giải pháp tối ưu cho các bài toán kết nối nhánh dạng ren trong hệ thống đường ống công nghiệp. Việc lựa chọn vật tư không thể chỉ dựa vào kích thước bề ngoài mà đòi hỏi sự kiểm soát chặt chẽ các thông số về run size, branch size, kiểu ren, cấp áp suất, mác vật liệu và tiêu chuẩn thiết kế. Sự khác biệt giữa các dòng phụ kiện như nối nhánh ren, sockolet và weldolet đòi hỏi người kỹ sư phải bám sát tuyệt đối vào bản vẽ kỹ thuật (piping specification) và điều kiện vận hành thực tế nhằm đảm bảo an toàn tối đa cho toàn bộ dây chuyền.
