Cẩm Nang Lựa Chọn Và Ứng Dụng Van Khí Nén 3 2 Chuẩn Kỹ Thuật

Trong các dây chuyền tự động hóa hiện đại, khi hệ thống cần vận hành các cơ cấu chấp hành như xy lanh khí nén nhưng phải kiểm soát chính xác dòng cấp và ngắt khí, việc lựa chọn đúng cấu hình thiết bị đóng vai trò quyết định. Trong số đó, van khí nén 3/2 là giải pháp phần cứng tiêu chuẩn được ứng dụng dày đặc, đặc biệt chuyên dùng cho dòng xy lanh tác động đơn.

Tuy nhiên, không ít kỹ sư và người mua sắm thường nhầm lẫn các thông số cấu trúc giữa van 3/2, van 5/2, van 5/3 hay các trạng thái thường đóng/thường mở. Bài viết này sẽ phân tích chi tiết bản chất, cấu tạo và cách chọn mua van khí nén 3/2 chuẩn xác nhất cho công trình của bạn.

Van khí nén 3/2 – linh kiện nhỏ nhưng quan trọng trong hệ thống khí nén

Khi lắp đặt một hệ thống truyền động khí nén, việc phân chia luồng khí để ép piston dịch chuyển ra hoặc thu về đòi hỏi sự chính xác tuyệt đối từ các thiết bị điều khiển trung gian. Nếu chọn sai số lượng cổng hoặc cấu hình vị trí làm việc, toàn bộ mạch điều khiển sẽ bị tê liệt hoặc không đạt đủ lực đẩy.

Nhiều người mới vào nghề thường lầm tưởng con số "3/2" là kích thước ren inch, dẫn đến việc mua nhầm phụ kiện không khớp nối. Hiểu rõ cấu trúc van sẽ giúp hệ thống của bạn tránh được những sự cố rò rỉ khí nén lãng phí và sụt áp toàn dây chuyền.

Van khí nén 3 2 là gì?

Van khí nén 3 2 là loại van điều khiển khí có 3 cổng và 2 vị trí làm việc. Van thường được sử dụng để cấp, ngắt hoặc xả khí cho các thiết bị khí nén, đặc biệt là xy lanh tác động đơn.

Cấu trúc ký hiệu "3/2" thể hiện rõ đặc tính cơ học của thiết bị:

• 3 cổng (ports): Bao gồm cổng cấp khí vào, cổng làm việc nối với thiết bị và cổng xả khí thừa ra môi trường.

• 2 vị trí (positions): Hai trạng thái đóng/mở khác nhau mà van có thể chuyển đổi linh hoạt.

Các cổng này được ký hiệu tiêu chuẩn gồm P/1 (cổng cấp khí nguồn), A/2 (cổng làm việc truyền động) và R/3 (cổng xả khí). Quá trình vận hành có thể được kích hoạt bằng tín hiệu điện từ (solenoid), cơ khí hoặc áp lực khí nén điều khiển ngoại vi.

Nguyên lý hoạt động của van khí nén 3/2

Cơ chế chuyển đổi trạng thái của thiết bị diễn ra qua hai chu trình rõ rệt:

• Vị trí 1 (Trạng thái tác động): Khí nén từ nguồn đi vào qua cổng cấp P được chuyển hướng thông trực tiếp đến cổng làm việc A. Dòng khí áp lực cao này đẩy thiết bị hoặc piston xy lanh thực hiện hành trình công tác.

• Vị trí 2 (Trạng thái xả): Cổng cấp khí P bị khóa chặn hoàn toàn. Lúc này, cổng làm việc A được kết nối thông mạch với cổng xả R, giúp lượng khí bên trong thiết bị được giải phóng nhanh chóng ra ngoài.

Xuyên suốt quá trình này, vai trò của lò xo hồi vị là cực kỳ quan trọng đối với các dòng van cơ hoặc van đơn cuộn coil, giúp kéo lõi van (spool) về lại vị trí mặc định ngay khi ngắt tín hiệu điều khiển.

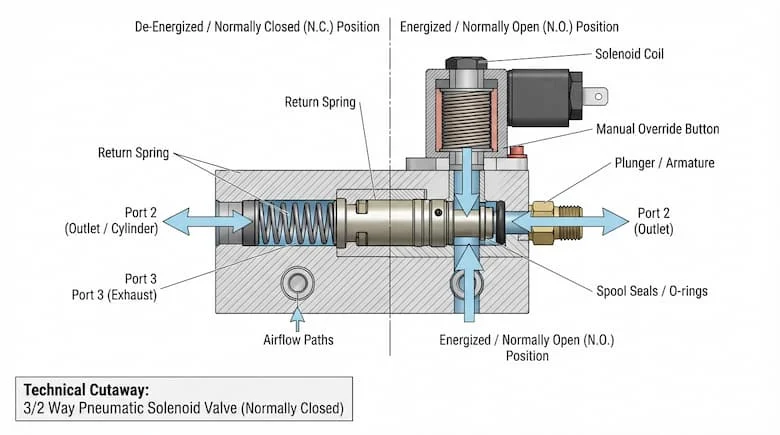

Cấu tạo van khí nén 3/2 gồm những bộ phận nào?

• Thân van: Khung đúc định hình bằng hợp kim nhôm hoặc đồng thau, chịu áp lực cao và chống mài mòn tốt.

• Trục trượt (Spool): Chi tiết di chuyển tịnh tiến bên trong thân van để đóng mở các đường thông khí.

• Hệ thống cổng khí: Các ren kết nối tiêu chuẩn G1/8 hoặc G1/4 để bắt ống dẫn khí.

• Gioăng làm kín: Các vòng đệm cao su tổng hợp chống rò rỉ áp suất tại các khe chuyển động.

• Lò xo hồi vị: Giúp van tự động đảo chiều khi mất tín hiệu tác động.

• Cuộn coil điện từ (đối với van điện từ): Tạo từ trường đẩy dịch chuyển lõi van khi nhận dòng điện điều khiển.

Sự đồng bộ giữa độ khít của gioăng và độ nhẵn của trục trượt quyết định độ bền bỉ và tốc độ đóng mở của thiết bị trong môi trường công nghiệp liên tục.

Van khí nén 3/2 thường đóng và thường mở

Việc lựa chọn đúng chủng loại van theo trạng thái mặc định ảnh hưởng trực tiếp đến sự an toàn của dây chuyền:

• Van 3/2 thường đóng (Normally Closed - NC): Ở trạng thái nghỉ (chưa cấp điện/tác động), đường khí từ P đến A bị chặn lại. Khí chỉ được thông qua khi có tín hiệu kích hoạt.

• Van 3/2 thường mở (Normally Open - NO): Ở trạng thái nghỉ, đường khí từ P và A luôn thông nhau. Khí chỉ bị ngắt khi có tác động điều khiển.

Bỏ qua bước phân biệt NC và NO sẽ khiến hệ thống tự động đẩy xy lanh ra ngay khi bật nguồn điện tổng, gây nguy hiểm cho người vận hành và làm hỏng phôi sản phẩm trên băng tải.

Van khí nén 3 2 khác van 5 2 và 5 3 như thế nào?

Nhiều người lầm tưởng hệ thống dùng van nhiều cổng sẽ tốt hơn. Thực tế, van 3/2 chỉ phù hợp với các cơ cấu đơn giản, trong khi xy lanh tác động kép bắt buộc phải dùng van 5/2 hoặc 5/3 để điều khiển đồng thời hai phía piston.

Thông số kỹ thuật van khí nén 3 2 cần quan tâm

Van khí nén 3 2 dùng cho loại xy lanh nào?

Thiết bị này được thiết kế tối ưu riêng cho dòng xy lanh tác động đơn (Single-acting cylinder). Do dòng xy lanh này chỉ sử dụng một đường cấp khí nén để đẩy piston đi và dùng lực lò xo bên trong xy lanh để kéo piston về, cấu hình 3 cổng của van 3/2 đáp ứng hoàn hảo: một cổng cấp nguồn, một cổng làm việc nối vào xy lanh và một cổng xả khí thừa.

Ngược lại, nếu bạn lắp van 3/2 cho xy lanh tác động kép, hệ thống sẽ thiếu đường cấp khí đảo chiều, khiến piston không thể tự thu về được.

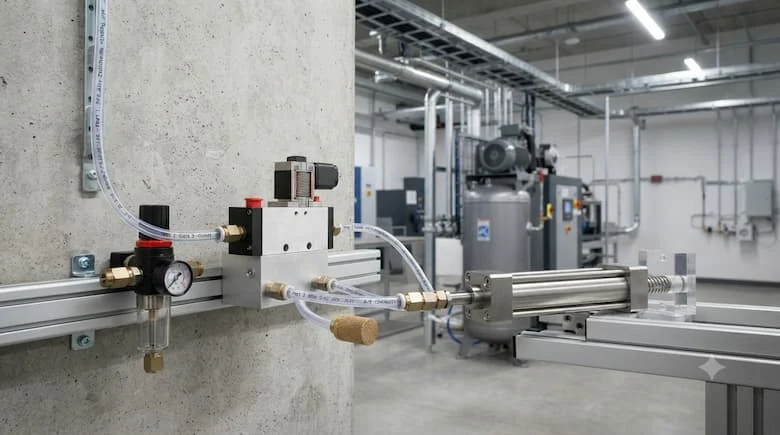

Ứng dụng thực tế và sai lầm thường gặp

Các ứng dụng phổ biến trong nhà máy

• Điều khiển hành trình đẩy/về của các loại xy lanh tác động đơn.

• Các cơ cấu kẹp phôi tự động trên máy CNC và máy ép nhựa.

• Dây chuyền phân loại sản phẩm dùng chốt chặn khí nén.

• Hệ thống đóng mở cửa van cấp liệu tự động.

• Mạch điều khiển an toàn xả áp khẩn cấp trong dây chuyền.

Sai lầm chí mạng cần tránh

1. Nhầm lẫn khái niệm 3 cổng 2 vị trí với kích thước ống 3/2 inch.

2. Lắp nhầm van thường đóng (NC) thành thường mở (NO) khiến máy chạy sai quy trình.

3. Cố gắng sử dụng van 3/2 cho xy lanh tác động kép mà không có giải pháp phụ trợ.

4. Chọn sai điện áp cuộn coil (cấp nhầm nguồn 220V cho coil 24V gây cháy nổ).

5. Bỏ qua việc lọc nước, tách ẩm cho nguồn khí nén làm kẹt piston van.

Hướng dẫn 8 bước chọn mua van khí nén 3 2 phù hợp

• Bước 1: Xác định rõ cơ cấu chấp hành của hệ thống là xy lanh tác động đơn.

• Bước 2: Chốt cấu hình van chuẩn 3 cổng - 2 vị trí (3/2).

• Bước 3: Lựa chọn trạng thái thường đóng (NC) hay thường mở (NO) theo yêu cầu an toàn.

• Bước 4: Chọn phương thức điều khiển (van điện từ, gạt tay cơ khí hay kích hoạt bằng áp khí).

• Bước 5: Kiểm tra kích thước ren kết nối cổng (G1/8, G1/4...) tương thích ống dẫn.

• Bước 6: Đối chiếu dải áp suất làm việc của hệ thống máy nén khí.

• Bước 7: Kiểm tra kỹ điện áp nguồn cấp nếu sử dụng van điện từ.

• Bước 8: Tra cứu catalogue kỹ thuật hãng sản xuất để đảm bảo lưu lượng khí đáp ứng tốc độ máy.

Checklist kiểm tra trước khi đặt mua:

• Đúng cấu hình 3 cổng 2 vị trí (3/2)

• Lựa chọn chính xác kiểu NC hoặc NO

• Phù hợp tuyệt đối với xy lanh tác động đơn

• Kích thước cổng ren khớp ống

• Tiêu chuẩn ren tương thích hệ thống

• Áp suất chịu lực đáp ứng an toàn

• Lưu lượng khí thông thoáng, không bóp nghẹt

• Điện áp cuộn coil chính xác tuyệt đối

• Chất liệu thân van bền bỉ theo môi trường

• Đã đối chiếu catalogue kỹ thuật chính hãng

Câu hỏi thường gặp (FAQ)

1. Van khí nén 3 2 có ý nghĩa là gì?

Cấu hình "3/2" biểu thị van có 3 cổng khí lưu thông và sở hữu 2 vị trí trạng thái làm việc khác nhau.

2. Van 3/2 chuyên dùng cho loại xy lanh nào?

Loại van này được thiết kế tối ưu nhất để điều khiển các dòng xy lanh tác động đơn (chỉ cần một đường cấp khí để đẩy và dùng lò xo hồi về).

3. Van 3/2 thường đóng (NC) và thường mở (NO) khác nhau thế nào?

Van NC ở trạng thái nghỉ sẽ khóa đường khí cấp, trong khi van NO ở trạng thái nghỉ sẽ luôn mở thông mạch đường khí cho đến khi có tín hiệu tác động.

4. Có thể dùng van 3/2 cho xy lanh tác động kép được không?

Không nên, vì xy lanh tác động kép đòi hỏi điều khiển hai cửa khí độc lập, hệ thống này bắt buộc phải sử dụng van 5/2 hoặc van 5/3.

5. Cần kiểm tra những thông số cốt lõi nào trước khi mua van 3/2?

Bạn cần kiểm tra cấu hình cổng, trạng thái NC/NO, kích thước ren, dải áp suất, lưu lượng khí và điện áp cuộn coil nếu là van điện từ.

Kết luận

Lựa chọn chính xác van khí nén 3 2 là chìa khóa kỹ thuật giúp các cơ cấu chấp hành đơn trong nhà máy vận hành mượt mà, chính xác và bền bỉ theo thời gian. Việc nắm vững cấu trúc cổng, trạng thái NC/NO cùng các thông số áp suất, điện áp sẽ giúp bạn loại bỏ hoàn toàn rủi ro mua sai thiết bị.
