Check Valve DN25: Cẩm Nang Kỹ Thuật Lựa Chọn Và Sử Dụng Hiệu Quả Cho Hệ Thống Đường Ống

Trong các hệ thống cấp nước dân dụng và công nghiệp, hiện tượng dòng chất lỏng chảy ngược về phía máy bơm khi hệ thống ngưng hoạt động là một rủi ro thường trực. Sự cố này không chỉ gây tụt áp đường ống, làm gián đoạn vận hành mà còn tạo ra hiện tượng búa nước phá hủy cánh bơm.

Để ngăn chặn triệt để tình trạng này, check valve dn 25 được tích hợp vào mạng lưới nhằm đảm bảo dòng chảy chỉ lưu thông theo một hướng duy nhất. Tuy nhiên, mã định danh DN25 chỉ thể hiện kích thước danh nghĩa, việc lắp đặt đòi hỏi kỹ thuật viên phải cân nhắc thêm các yếu tố về áp suất, nhiệt độ, vật liệu và kiểu kết nối. Nội dung chuyên sâu dưới đây sẽ giúp bạn làm chủ toàn diện thông số kỹ thuật và phương pháp lựa chọn dòng van này.

Vì sao check valve DN 25 được sử dụng phổ biến trong đường ống?

Khi vận hành mạng lưới cấp nước hoặc hệ thống bơm tăng áp, việc dòng chảy đột ngột đảo chiều lúc ngắt máy có thể làm suy giảm nghiêm trọng tuổi thọ thiết bị. Việc thiếu thiết bị kiểm soát một chiều không chỉ gây thất thoát áp lực mà còn khiến hệ thống rung lắc mạnh, ảnh hưởng trực tiếp đến các mối nối cơ khí xung quanh.

Việc trang bị check valve dn 25 là giải pháp kỹ thuật tối ưu để giữ ổn định áp suất và bảo vệ máy bơm an toàn. Tuy nhiên, để thiết bị phát huy hết công năng, bạn cần nắm rõ cấu tạo, nguyên lý cùng các thông số kỹ thuật cốt lõi được phân tích chi tiết trong bài viết này.

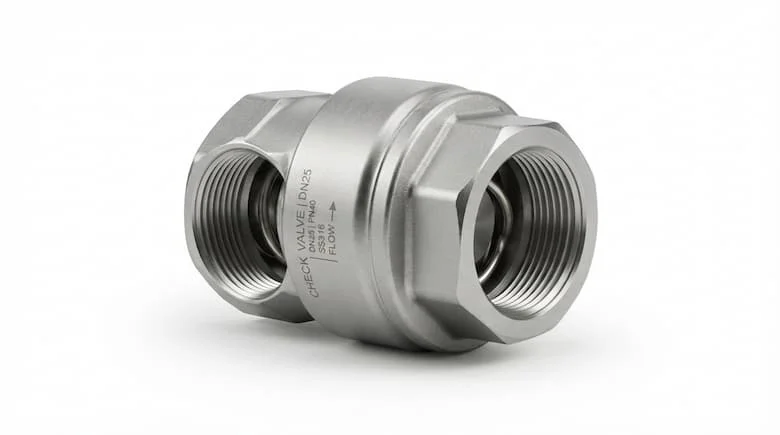

Check valve DN25 là gì?

Check valve dn25 là van một chiều có kích thước danh nghĩa DN25, được thiết kế để cho dòng môi chất đi theo một hướng và tự động hạn chế dòng chảy ngược khi điều kiện dòng thay đổi.

Thuật ngữ "Check valve" chính là tên gọi quốc tế của van một chiều, kết hợp cùng ký hiệu DN25 biểu thị đường kính danh nghĩa của ống tương thích. Tuy nhiên, thông số này không đồng nghĩa với việc mọi sản phẩm đều sở hữu kích thước ngoài hoặc kiểu ren hoàn toàn giống nhau, mà cần đối chiếu trực tiếp theo tiêu chuẩn sản xuất của từng nhà chế tạo. Trên thị trường hiện nay, dòng thiết bị này phân hóa thành nhiều biến thể quen thuộc như dạng lá lật, dạng lò xo, dạng bi và dạng wafer kẹp bích.

Nguyên lý hoạt động của check valve DN 25

Cơ chế vận hành của thiết bị hoàn toàn tự động dựa vào sự chênh lệch áp suất dòng chảy mà không cần bất kỳ tác động ngoại lực nào:

• Khi dòng chảy đi đúng chiều: Áp suất của môi chất tác động trực tiếp lên bộ phận đóng/mở (đĩa van, piston hoặc viên bi), thắng lực cản của lò xo hoặc trọng lực để đẩy van mở rộng, cho phép chất lỏng lưu thông qua thân van.

• Khi dòng chảy đảo chiều: Áp suất phía sau van thay đổi, bộ phận đóng/mở lập tức quay về vị trí ghế van nhờ trọng lực hoặc lực đàn hồi của lò xo, bịt kín đường ống và chặn đứng dòng chảy ngược.

• Đặc tính cơ học: Do vận hành hoàn toàn tự động, dòng van này không cần trang bị tay gạt hay tay quay thủ công, giúp tối ưu hóa không gian lắp đặt và tiết kiệm thời gian vận hành.

Phân tích chuyên sâu

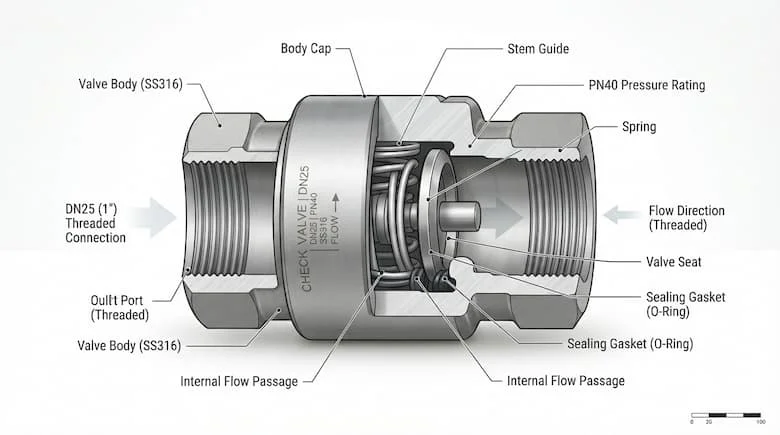

Cấu tạo check valve DN 25 gồm những bộ phận nào?

Lưu ý chuyên gia: Cấu tạo chi tiết sẽ có sự khác biệt tùy theo model; ví dụ, dòng van bi sẽ dùng viên bi tròn thay thế cho đĩa van truyền thống.

Check valve DN 25 có những loại nào?

Thông số kỹ thuật check valve DN 25 cần quan tâm

• Kích thước danh nghĩa và thực tế: Đảm bảo phù hợp hoàn toàn với đường kính danh nghĩa DN25 và chiều dài thân van tương thích không gian lắp đặt.

• Áp suất làm việc (PN / Pressure Rating): Khả năng chịu áp lực tối đa của thân van phải lớn hơn hoặc bằng áp suất thực tế của hệ thống.

• Vật liệu chế tạo: Các chất liệu phổ biến gồm đồng thau, gang dẻo, inox 304 hoặc inox 316 tùy thuộc vào môi trường hóa chất và độ ăn mòn.

• Kiểu kết nối đường ống: Bao gồm kết nối ren trong/ngoài, mặt bích tiêu chuẩn hoặc dạng kẹp wafer.

• Nhiệt độ môi chất: Giới hạn chịu nhiệt của gioăng làm kín (như NBR, EPDM hoặc PTFE) đặc biệt quan trọng với hệ thống nước nóng và hơi.

DN25 tương đương bao nhiêu? Cách xác định kích thước thực tế

Quy chuẩn DN25 biểu thị đường kính danh nghĩa, tuy nhiên giá trị đo thực tế bằng thước kẹp có thể dao động tùy theo tiêu chuẩn ren (như ren BSP, NPT) hoặc đường kính ngoài của ống nhựa/ống thép đi kèm. Khi tiến hành thay thế thiết bị cũ, bạn cần đo chính xác đường kính ngoài ống, kiểu bước ren và chiều dài tổng thể của van. Việc nhầm lẫn thông số này sẽ dẫn đến tình trạng không vặn khớp ren hoặc lệch tiêu chuẩn mặt bích.

Check valve DN 25 khác gì van một chiều DN20 và DN32?

Giải thích kỹ thuật: Không nên lựa chọn DN25 chỉ vì nhìn cảm quan thấy ống vừa vặn. Hệ thống bắt buộc phải đồng bộ từ đường kính ống, lưu lượng dòng chảy đến áp suất vận hành để tránh hiện tượng sụt áp cục bộ.

Ứng dụng thực tế

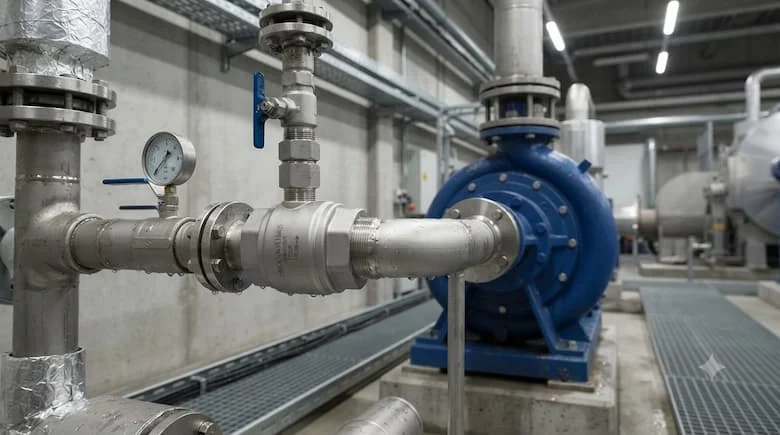

Check valve DN 25 được sử dụng ở đâu?

• Hệ thống cấp nước tòa nhà: Lắp đặt ngay sau máy bơm tăng áp để giữ nước mồi và ngăn dòng chảy ngược khi bơm dừng.

• Đường ống nước nóng và năng lượng mặt trời: Kiểm soát chiều lưu thông của dòng nhiệt độ cao.

• Hệ thống xử lý nước và khí nén: Ngăn ngừa chất lỏng hoặc khí đảo chiều làm hỏng thiết bị lọc phía trước.

• Mạng lưới công nghiệp nhẹ: Quản lý các nhánh phân phối lưu chất tại các trạm bơm tự động.

Khi nào nên sử dụng check valve DN 25?

Thiết bị này là lựa chọn bắt buộc khi hệ thống của bạn có sự tham gia của máy bơm, mạng lưới chia nhiều nguồn cấp chung một đường ống, hoặc khi cần bảo vệ các thiết bị nhạy cảm khỏi áp lực dòng chảy ngược. Tuy nhiên, cần kiểm tra kỹ lưu lượng dòng chảy (Flow rate), áp suất (Pressure), nhiệt độ (Temperature) và môi chất trước khi đưa vào lắp đặt.

Những sai lầm thường gặp khi lắp check valve DN 25

1. Lắp ngược chiều mũi tên chỉ hướng dòng chảy khắc nổi trên thân van, khiến hệ thống hoàn toàn bị tắc nghẽn.

2. Không vệ sinh sạch sẽ đường ống trước khi lắp, để cặn bẩn kẹt vào đĩa van làm van bị hở.

3. Chọn sai vật liệu gioăng hoặc thân van không tương thích với hóa chất và nhiệt độ môi chất.

4. Sử dụng van có lực đàn hồi lò xo không phù hợp với cột áp thực tế của hệ thống bơm.

5. Bỏ qua bước kiểm tra rò rỉ áp suất tại các mối nối ren hoặc mặt bích sau khi hoàn tất thi công.

Hướng dẫn / Checklist

Cách chọn check valve DN 25 phù hợp

• Bước 1: Xác định rõ tính chất môi chất cần kiểm soát (nước sạch, nước nóng, khí hay dầu).

• Bước 2: Đo đạc đường kính ống để xác nhận chính xác tiêu chuẩn kích thước DN25.

• Bước 3: Lựa chọn kiểu dáng van phù hợp (lá lật, lò xo, bi hoặc wafer) dựa trên đặc thù dòng chảy.

• Bước 4: Kiểm tra thông số áp suất làm việc (PN) của van phải đáp ứng an toàn cho hệ thống.

• Bước 5: Đối chiếu giới hạn nhiệt độ của vật liệu gioăng làm kín với nhiệt độ thực tế của môi chất.

• Bước 6: Chọn kiểu kết nối ren hoặc mặt bích đồng bộ với hệ thống đường ống sẵn có.

• Bước 7: Kiểm tra kỹ hướng mũi tên trên thân van trước khi lắp đặt thực tế.

• Bước 8: Đối chiếu toàn bộ thông số trong catalogue chính hãng trước khi quyết định mua hàng.

Checklist trước khi mua và lắp check valve DN25

• Đã xác định đúng kích thước danh nghĩa DN25

• Lựa chọn đúng chủng loại check valve theo yêu cầu kỹ thuật

• Tương thích tuyệt đối với đặc tính của môi chất

• Vật liệu thân van và gioăng đáp ứng độ bền

• Cấp áp suất PN vượt mức làm việc thực tế

• Giới hạn nhiệt độ phù hợp với dòng chảy

• Kiểu kết nối ren/bích khớp hoàn toàn với đường ống

• Chiều dài lắp đặt vừa vặn với khoảng trống sẵn có

• Hướng dòng chảy trùng khớp với chiều mũi tên trên van

• Có đầy đủ catalogue và datasheet xác thực nguồn gốc

• Đã kiểm tra bề mặt gioăng làm kín không bị trầy xước

• Tiến hành test thử nghiệm rò rỉ sau khi lắp đặt hoàn tất

FAQ – Câu hỏi thường gặp

1. Check valve DN25 là gì?

Đây là dòng van một chiều tiêu chuẩn có kích thước danh nghĩa DN25, chuyên dùng để định hướng dòng môi chất di chuyển theo một chiều duy nhất và tự động ngăn chặn hiện tượng chảy ngược.

2. Check valve DN25 có những loại nào?

Các dòng sản phẩm phổ biến trên thị trường bao gồm dạng lá lật, dạng lò xo, dạng bi và dạng wafer, được thiết kế tối ưu cho từng ứng dụng công nghiệp và dân dụng khác nhau.

3. Check valve DN25 có dùng được cho máy bơm không?

Hoàn toàn được. Thiết bị này rất được ưa chuộng lắp đặt ngay sau máy bơm nước nhằm giữ áp suất mồi và bảo vệ cánh bơm khỏi lực tác động của dòng chảy ngược.

4. DN25 có phải đường kính van chính xác là 25 mm không?

Không hoàn toàn. DN25 là thông số kích thước danh nghĩa quy ước; đường kính thực tế của ren nối hoặc lỗ thông thủy sẽ tuân theo tiêu chuẩn kỹ thuật chế tạo cụ thể của từng hãng.

5. Làm sao chọn check valve DN25 phù hợp?

Bạn cần đánh giá tổng thể các yếu tố gồm tính chất môi chất, lưu lượng, mức áp suất, giới hạn nhiệt độ, kiểu kết nối đường ống và vị trí lắp đặt thực tế trong hệ thống.

Kết luận

Việc lựa chọn và sử dụng chính xác check valve DN25 đóng vai trò quyết định giúp hệ thống đường ống vận hành ổn định, ngăn chặn triệt để tình trạng sụt áp và bảo vệ thiết bị bơm an toàn theo thời gian. Tránh tuyệt đối việc mua sắm chỉ dựa vào kích thước danh nghĩa mà bỏ qua các yếu tố về áp suất, nhiệt độ và đặc tính môi chất.
