Hướng Dẫn Chi Tiết Cách Lắp Phao Tự Ngắt Nước Chuẩn Kỹ Thuật Cho Bồn Chứa

Quên tắt máy bơm khi cấp nước vào bồn chứa là tình trạng quen thuộc trong nhiều hộ gia đình và công trình, dẫn đến sự cố tràn nước lãng phí, gây ẩm mốc tường hoặc bắt máy bơm phải hoạt động liên tục đến cháy cuộn dây. Đặc biệt, với các hệ thống sử dụng nguồn điện trực tiếp, việc đóng ngắt thủ công không đúng cách còn làm giảm tuổi thọ thiết bị và tiêu tốn điện năng đáng kể.

Việc trang bị cách lắp phao tự ngắt nước chuẩn xác sẽ giúp hệ thống phát hiện chính xác mực nước, tự động dừng cấp khi đạt mức cài đặt và bảo vệ toàn diện thiết bị bơm. Nội dung dưới đây sẽ hướng dẫn toàn diện cấu trúc, nguyên lý, vị trí, quy trình lắp đặt, đấu nối và xử lý lỗi kỹ thuật hiệu quả nhất.

Vì sao cần cách lắp phao tự ngắt nước cho bồn chứa?

Sự cố tràn bồn chứa nước không chỉ gây lãng phí nguồn tài nguyên quý giá mà còn tạo áp lực trực tiếp lên kết cấu công trình do nước ngấm vào tường, sàn nhà. Hơn thế nữa, máy bơm nước chạy khan hoặc quá tải do không được ngắt kịp thời sẽ nhanh chóng bị hỏng phớt, cháy động cơ, gây tốn kém chi phí sửa chữa lớn.

Việc áp dụng đúng cách lắp phao tự ngắt nước sẽ giải quyết triệt để những rủi ro trên, giúp hệ thống vận hành hoàn toàn tự động, an toàn và ổn định mà không cần sự giám sát thủ công liên tục của con người.

Phao tự ngắt nước là gì?

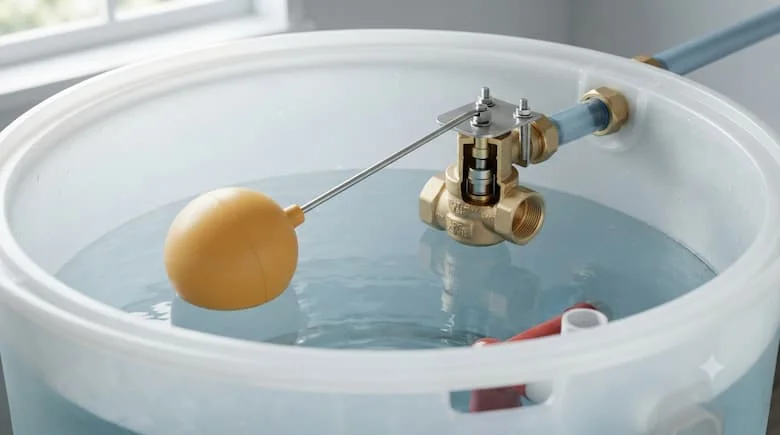

Phao tự ngắt nước là thiết bị kỹ thuật sử dụng sự thay đổi của mực nước để đóng/mở dòng nước hoặc tín hiệu điều khiển, giúp hệ thống tự động dừng cấp nước khi nước đạt đến mức xác định.

Thiết bị này được chia thành hai nhóm chính gồm phao cơ tự động tác động trực tiếp lên đường ống nước bằng cơ cấu cơ học và phao điện sử dụng tín hiệu điện để điều khiển máy bơm từ xa. Việc nắm vững nguyên lý của từng loại sẽ giúp bạn lựa chọn đúng phương án thi công phù hợp với thực tế công trình.

Nguyên lý hoạt động của phao tự ngắt nước

Chu trình vận hành của thiết bị diễn ra tuần tự dựa trên sự biến thiên của mực nước bên trong bồn chứa:

• Khi mực nước hạ thấp: Phao nổi trôi xuống theo mực nước, kéo theo cơ cấu đòn bẩy hoặc làm thay đổi tiếp điểm bên trong công tắc.

• Kích hoạt cấp nước: Hệ thống van cơ mở rộng hoặc mạch điện đóng lại kích hoạt máy bơm hoạt động để cấp nước vào bồn.

• Khi mực nước dâng cao: Phao nổi dâng lên đến vị trí cài đặt tối đa, tác động đóng van cơ hoặc ngắt mạch tín hiệu điều khiển.

• Ngừng cấp nước: Dòng chảy bị chặn đứng hoặc máy bơm dừng hoạt động, ngăn chặn hoàn toàn hiện tượng tràn bồn.

Phân tích chuyên sâu

Phao tự ngắt nước có những loại nào?

• Phao cơ: Hoạt động dựa hoàn toàn vào lực nổi của quả bóng phao, đóng/mở van trực tiếp bằng cơ cấu cơ học mà không cần sử dụng nguồn điện, thường dùng cho bồn chứa nước sinh hoạt gia đình.

• Phao điện: Tích hợp hệ thống dây dẫn tín hiệu điện để điều khiển trực tiếp hoặc gián tiếp máy bơm nước thông qua tủ điện trung gian.

• Phao điện dạng dây: Thiết kế dạng quả cầu chuyên dụng dễ dàng thả tõm vào bể ngầm hoặc bồn chứa lớn, hoạt động cực kỳ linh hoạt dựa trên vị trí góc nghiêng của phao.

Cấu tạo phao tự ngắt nước gồm những bộ phận nào?

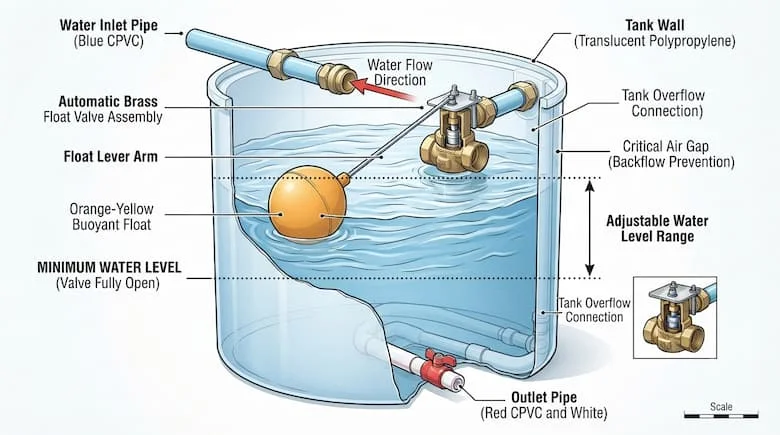

Xác định vị trí lắp phao tự ngắt nước như thế nào?

• Đối với bồn chứa trên cao: Cần xác định rõ khoảng cách giữa mực nước thấp (điểm kích hoạt bơm) và mực nước cao (điểm ngắt bơm), đồng thời bố trí tránh xa vị trí dòng nước chảy mạnh từ ống cấp vào.

• Đối với bể ngầm: Cần tính toán kỹ mực nước tối thiểu để bảo vệ máy bơm không bị chạy khô, xác định vị trí hút nước và đảm bảo khoảng cách để phao chuyển động tự do không bị vướng thành bể.

• Nguyên tắc cốt lõi: Phao phải có không gian chuyển động thoải mái, tuyệt đối không bị kẹt, không đặt quá gần dòng xoáy nước và không bị vướng dây điện hoặc thiết bị khác trong bồn.

Ứng dụng thực tế

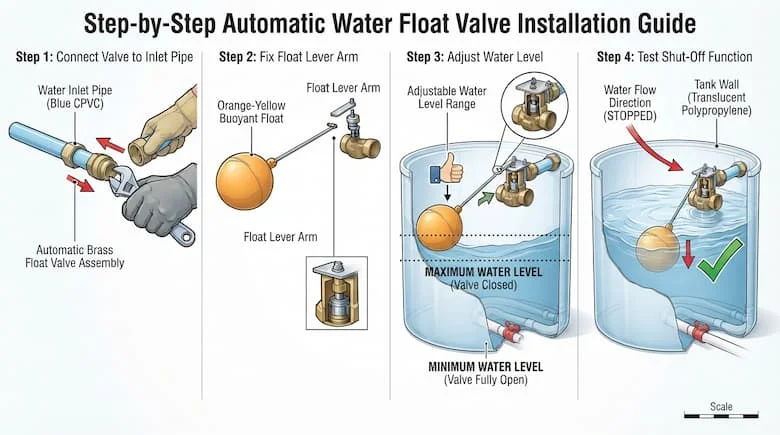

Cách lắp phao tự ngắt nước cho bồn chứa

• Bước 1: Chuẩn bị đầy đủ dụng cụ gồm phao tự ngắt, ống và phụ kiện nối, cờ lê, mỏ lết, băng tan và dụng cụ điện an toàn.

• Bước 2: Ngắt hoàn toàn nguồn nước cấp và nguồn điện liên quan để đảm bảo an toàn tuyệt đối trước khi thao tác.

• Bước 3: Xác định và đánh dấu chính xác vị trí lắp đặt phao tương ứng với mực nước mong muốn trong bồn chứa.

• Bước 4: Cố định chắc chắn cụm phao, kiểm tra đảm bảo phao có thể chuyển động tịnh tiến hoặc xoay tự do theo chiều thẳng đứng.

• Bước 5: Kết nối chặt chẽ với đường ống nước (đối với phao cơ) hoặc đấu nối vào mạch điều khiển theo đúng sơ đồ kỹ thuật (đối với phao điện).

• Bước 6: Cài đặt lại khoảng cách mực nước bật/tắt, tiến hành chạy thử nghiệm để kiểm tra độ nhạy của thiết bị.

Cách đấu phao điện tự ngắt máy bơm

• Xác định loại phao điện: Đọc kỹ sơ đồ đấu dây in trên bao bì hoặc thân thiết bị của nhà sản xuất.

• Xác định tiếp điểm NO/NC: Nắm rõ trạng thái thường mở (NO) và thường đóng (NC) để đấu nối đúng logic vận hành bơm đầy hoặc bơm cạn.

• Kiểm tra điện áp và công suất tải: Tránh để phao điện nhỏ chịu tải trực tiếp của máy bơm công suất lớn; đối với bơm công suất cao, bắt buộc phải qua thiết bị trung gian như relay hoặc contactor để bảo vệ tiếp điểm không bị cháy.

• Cảnh báo an toàn: Khi thao tác với nguồn điện lưới 220V/380V, phải ngắt điện hoàn toàn và nhờ thợ điện có chuyên môn thực hiện nếu bạn không chắc chắn về kỹ thuật đấu nối.

Cách điều chỉnh phao để tự ngắt đúng mực nước

Xác định rõ giới hạn mực nước tối đa và tối thiểu của bồn, sau đó điều chỉnh chiều dài dây hoặc vị trí chốt hãm của phao. Cho hệ thống chạy thử nghiệm thực tế, quan sát kỹ điểm đóng ngắt và tinh chỉnh lại nếu khoảng cách chưa đạt yêu cầu.

Lưu ý chuyên gia: Không nên đặt mức nước ngắt quá sát miệng bồn, vì lưu chất vẫn có thể tiếp tục dâng lên do quán tính dòng chảy hoặc độ trễ cơ học của hệ thống.

Những sai lầm thường gặp khi lắp phao tự ngắt nước

1. Lắp phao ở vị trí sát thành bồn khiến phao bị kẹt cơ học, không thể di chuyển theo mực nước.

2. Đặt phao quá gần dòng nước chảy mạnh từ ống vào làm phao dao động liên tục gây đóng ngắt chập chờn.

3. Chọn sai loại phao không phù hợp với áp lực đường ống hoặc công suất máy bơm.

4. Đấu sai tiếp điểm phao điện khiến máy bơm chạy ngược logic hoặc không chịu hoạt động.

5. Không kiểm tra vận hành thử nghiệm sau khi hoàn tất lắp đặt.

Hướng dẫn / Checklist

Cách kiểm tra phao tự ngắt nước sau khi lắp

• Bước 1: Kiểm tra toàn bộ các mối nối ren, gioăng cao su xem có bị rò rỉ nước hay không.

• Bước 2: Dùng tay tác động trực tiếp để kiểm tra khả năng chuyển động trơn tru của phao nổi.

• Bước 3: Mở nguồn nước hoặc cho hệ thống cấp nước từ từ vào bồn chứa.

• Bước 4: Theo dõi sát sao điểm phao tác động ngắt nước khi đạt giới hạn cài đặt.

• Bước 5: Kiểm tra lại quy trình khi mực nước hạ xuống xem thiết bị có tự động kích hoạt cấp nước trở lại hay không.

Checklist kiểm tra nhanh trước và sau khi lắp đặt:

• Phao được cố định chắc chắn vào thành hoặc nắp bồn

• Không gian xung quanh đảm bảo phao không bị kẹt

• Các mối nối đường ống hoàn toàn không bị rò rỉ

• Chiều hoạt động của phao chuẩn xác theo thiết kế

• Mực nước ngắt được cài đặt phù hợp, tránh tràn

• Máy bơm dừng hoạt động ngay khi bồn đầy nước

• Máy bơm tự động chạy lại khi nước hạ xuống mức tối thiểu

• Mạch điện đấu nối đúng sơ đồ kỹ thuật của hãng

• Tiếp điểm phao điện không bị quá tải dòng điện

FAQ – Câu hỏi thường gặp

1. Cách lắp phao tự ngắt nước nên lắp ở đâu trong bồn?

Phao được lắp ở phần trên hoặc bên thành bồn chứa, đảm bảo vị trí lắp đặt giúp phao chuyển động tự do theo phương thẳng đứng và tác động đúng mực nước tối đa/tối thiểu mong muốn.

2. Phao tự ngắt nước có cần điện không?

Không phải tất cả các loại phao đều cần nguồn điện. Phao cơ hoạt động hoàn toàn bằng cơ học không cần dùng điện, trong khi phao điện bắt buộc phải kết nối với mạch điều khiển máy bơm.

3. Vì sao lắp phao rồi nhưng nước vẫn không tự ngắt?

Nguyên nhân chủ yếu là do phao bị kẹt vào thành bồn, lắp sai vị trí, ngược chiều hoạt động, đấu sai mạch điện điều khiển hoặc cơ cấu van bên trong bị hỏng hóc.

4. Phao tự ngắt có điều khiển trực tiếp máy bơm được không?

Tùy thuộc vào loại phao và công suất máy bơm. Đối với máy bơm công suất lớn, bạn bắt buộc phải dùng thêm contactor (khởi động từ) trung gian để bảo vệ tuổi thọ cho tiếp điểm phao.

5. Làm sao chỉnh phao để bồn không bị tràn?

Bạn cần điều chỉnh điểm ngắt của phao thấp hơn miệng bồn khoảng từ 10 đến 20 cm, sau đó tiến hành chạy thử nhiều lần để xác định chính xác điểm dừng an toàn tuyệt đối.

Kết Luận

Việc tuân thủ nghiêm ngặt quy trình kỹ thuật trong cách lắp phao tự ngắt nước đóng vai trò quyết định giúp hệ thống cấp nước của bạn hoạt động bền bỉ, an toàn và chống tràn hiệu quả. Thành công của việc lắp đặt phụ thuộc hoàn toàn vào việc lựa chọn đúng chủng loại phao, xác định chính xác vị trí không gian, đấu nối mạch điện chuẩn xác và kiểm tra vận hành kỹ lưỡng sau khi hoàn thiện.
