Van Chỉnh Áp: Giải Pháp Kỹ Thuật Lựa Chọn Và Sử Dụng Hiệu Quả Cho Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát áp lực dòng chảy luôn là bài toán cốt lõi để bảo vệ an toàn cho toàn bộ mạng lưới thiết bị. Một hệ thống chịu áp suất đầu vào quá cao hoặc biến động liên tục sẽ khiến máy bơm, thiết bị đầu cuối và các mối nối cơ khí nhanh chóng bị rò rỉ, hư hỏng, thậm chí gây nổ ống nguy hiểm.

Đây là lúc van điều chỉnh áp trở thành thiết bị thiết yếu để ổn định dòng lưu chất, giúp hệ thống vận hành trơn tru và bền bỉ theo thời gian. Nội dung chuyên sâu dưới đây sẽ phân tích toàn diện khái niệm, cấu tạo, nguyên lý, thông số kỹ thuật và phương pháp lựa chọn dòng van này một cách chuẩn xác nhất.

Van điều chỉnh áp là thiết bị dùng để điều chỉnh và kiểm soát áp suất của môi chất trong hệ thống đường ống, giúp duy trì áp suất ở mức phù hợp với yêu cầu vận hành.

Van chỉnh áp là gì?

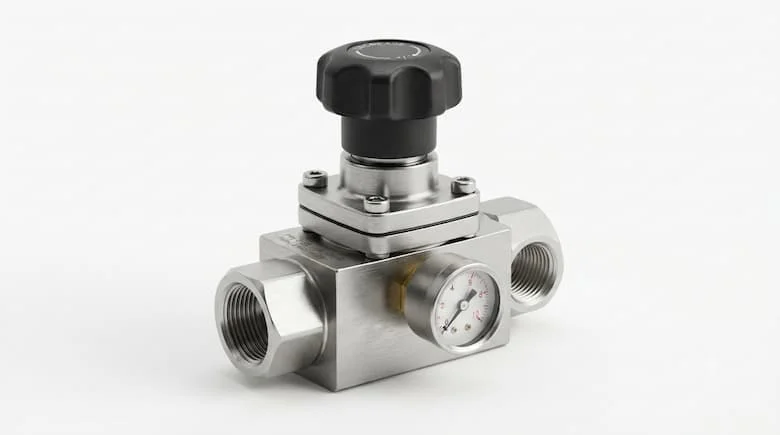

Van chỉnh áp là cơ cấu cơ khí chuyên dụng dùng để kiểm soát, điều tiết và duy trì áp suất đầu ra của lưu chất luôn ổn định trong một dải cho phép, bất kể áp suất đầu vào có sự biến động lớn.

Thiết bị này đóng vai trò bảo vệ tuyến ống phía sau khỏi hiện tượng quá áp, đồng thời tối ưu hóa điều kiện làm việc cho các thiết bị đo lường và máy móc nhạy cảm. Van điều chỉnh áp có thể vận hành hiệu quả với nhiều loại môi chất khác nhau như nước sạch, khí nén, hơi nóng hoặc hóa chất tùy theo thiết kế vật liệu từ nhà sản xuất.

Tuy nhiên, cần lưu ý rằng tên gọi thương mại trên thị trường có thể khác nhau tùy theo hãng chế tạo, bao gồm các biến thể như van giảm áp, van điều áp hay van an toàn, mỗi loại sẽ sở hữu đặc tính cấu trúc cơ khí riêng biệt.

Nguyên lý hoạt động của van điều chỉnh áp

Chu trình vận hành của thiết bị tuân theo cơ chế cân bằng lực học giữa áp suất lưu chất và lò xo đàn hồi:

• Môi chất đi vào van: Dòng lưu chất với áp suất cao di chuyển từ cửa vào đi qua khoang van.

• Cảm nhận áp suất: Áp suất tác động trực tiếp lên màng van hoặc piston, tạo ra lực đẩy ngược lại lực nén của lò xo điều chỉnh.

• Cân bằng và điều tiết: Khi áp suất vượt mức cài đặt, lực đẩy thắng lực lò xo, đẩy bộ phận đóng mở dịch chuyển làm thu hẹp tiết diện dòng chảy.

• Ổn định đầu ra: Tiết diện thu hẹp làm giảm lưu lượng và hạ áp suất dòng chảy xuống mức mong muốn trước khi đi ra cửa thoát.

Nếu áp suất đầu ra giảm xuống, lực lò xo sẽ đẩy mở rộng tiết diện để lưu chất lưu thông nhiều hơn, giữ cho áp lực luôn ổn định. Việc lựa chọn sai dải áp suất sẽ khiến van mất khả năng điều tiết hoặc làm tắc nghẽn hoàn toàn dòng chảy.

Phân tích chuyên sâu

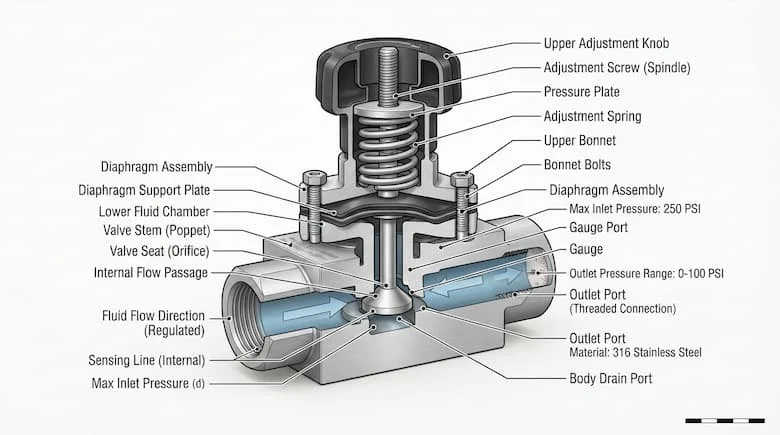

Cấu tạo van điều chỉnh áp gồm những bộ phận nào?

Lưu ý chuyên gia: Cấu tạo chi tiết của van điều chỉnh áp sẽ thay đổi linh hoạt tùy theo nhà sản xuất và model thực tế của thiết bị.

Van chỉnh áp có những loại nào?

• Van điều chỉnh áp nước: Chuyên dụng cho các hệ thống cấp nước nhà cao tầng, trạm bơm tăng áp và mạng lưới xử lý nước công nghiệp.

• Van điều chỉnh áp khí: Thiết kế tối ưu cho các hệ thống khí nén, dây chuyền tự động hóa và thiết bị cơ khí điều khiển bằng áp lực khí.

• Van điều chỉnh áp hơi: Chịu nhiệt độ cực cao, thường lắp đặt trong các lò hơi, hệ thống sấy và đường ống hơi nóng công nghiệp.

• Phân loại theo cơ cấu: Bao gồm dạng màng đàn hồi, dạng piston chịu lực, dòng lò xo hoặc cơ chế điều khiển trực tiếp/gián tiếp.

• Phân loại theo kiểu kết nối: Dạng kết nối ren tiện lợi cho ống nhỏ hoặc dạng kết nối mặt bích chắc chắn cho hệ thống đường ống quy mô lớn.

Thông số kỹ thuật quan trọng khi chọn van điều chỉnh áp

• Kích thước danh nghĩa (DN): Các chuẩn phổ biến như DN15, DN20, DN25, DN32, DN50, DN100... tương thích với đường ống.

• Áp suất làm việc (PN): Cấp áp suất chịu lực tối đa của thân van (ví dụ PN10, PN16).

• Dải áp suất điều chỉnh: Giới hạn áp suất đầu ra mà van có thể thiết lập chính xác.

• Áp suất đầu vào tối đa: Giới hạn áp lực cao nhất từ nguồn cấp mà van chịu được mà không bị biến dạng.

• Vật liệu chế tạo: Thân van làm từ đồng thau, gang dẻo, inox 304 hoặc thép hợp kim chống ăn mòn.

• Môi chất và nhiệt độ làm việc: Phải tương thích hoàn toàn với tính chất chất lỏng, khí hoặc hơi nóng của hệ thống.

Van điều chỉnh áp và van giảm áp khác nhau như thế nào?

Giải thích kỹ thuật: Tên gọi của thiết bị có thể khác nhau giữa các nhà sản xuất trên thị trường, do đó bạn bắt buộc phải tra cứu catalogue kỹ thuật thay vì chỉ dựa vào tên thương mại.

Tại sao hệ thống cần van điều chỉnh áp?

Thiết bị này giúp kiểm soát chặt chẽ áp lực dòng chảy, bảo vệ toàn diện các thiết bị nhạy cảm đặt phía sau van, đồng thời hạn chế tối đa nguy cơ vỡ ống do hiện tượng tăng áp đột ngột. Việc duy trì áp suất ổn định giúp hệ thống vận hành mượt mà, giảm thiểu tiếng ồn và tối ưu hóa điều kiện làm việc cho toàn bộ dây chuyền. Cần lưu ý rằng van không làm "biến mất" áp suất mà thực hiện kiểm soát và triệt tiêu năng lượng dư thừa theo cơ chế thiết kế cơ học.

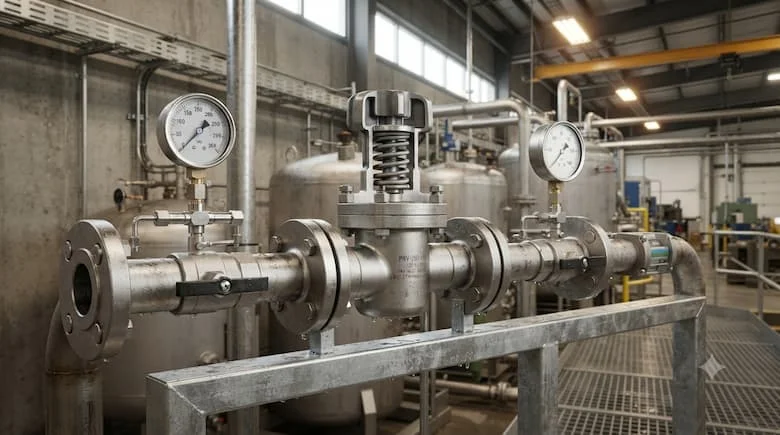

Ứng dụng thực tế

Van điều chỉnh áp được sử dụng ở đâu?

• Hệ thống cấp nước tòa nhà: Lắp đặt tại các tầng thấp của chung cư, nhà cao tầng để triệt tiêu áp lực nước quá lớn do cột nước trên cao dồn xuống.

• Hệ thống bơm công nghiệp: Kiểm soát áp suất đầu ra sau máy bơm, giữ ổn định áp lực cho toàn bộ mạng lưới phân phối.

• Hệ thống khí nén tự động hóa: Cung cấp nguồn áp lực khí nén ổn định cho các máy móc và robot công nghiệp hoạt động chính xác.

• Hệ thống hơi nóng nhà máy: Điều tiết áp suất hơi cho các thiết bị gia nhiệt, nồi hơi và hệ thống sấy công nghiệp.

• Hệ thống xử lý nước và RO: Quản lý áp lực nước đầu vào cho các màng lọc công nghiệp yêu cầu khắt khe về kỹ thuật.

Những sai lầm thường gặp khi lắp và sử dụng van điều chỉnh áp

1. Lựa chọn sai kích thước danh nghĩa DN dẫn đến hiện tượng thắt cổ chai dòng chảy hoặc không đáp ứng lưu lượng.

2. Không kiểm tra áp suất đầu vào thực tế, khiến van bị quá tải và mất khả năng điều áp.

3. Chọn sai dải áp suất điều chỉnh khiến van không thể đạt được mức áp lực mong muốn.

4. Lắp ngược chiều mũi tên chỉ hướng dòng chảy khắc trên thân van, làm tê liệt hoàn toàn hệ thống.

5. Không lắp đồng hồ đo áp suất trước và sau van để theo dõi thông số vận hành thực tế.

6. Bỏ qua bước vệ sinh đường ống, để cặn bẩn kẹt vào màng van gây rò rỉ liên tục.

Hướng dẫn & Checklist

Cách chọn van điều chỉnh áp phù hợp cho hệ thống

• Bước 1: Xác định chính xác loại môi chất cần kiểm soát (nước, khí, hơi hay hóa chất ăn mòn).

• Bước 2: Đo đạc đường kính ống để xác định đúng kích thước danh nghĩa (DN).

• Bước 3: Kiểm tra thông số áp suất đầu vào tối đa, áp suất làm việc và dải áp suất đầu ra mong muốn.

• Bước 4: Xác định giới hạn nhiệt độ làm việc của hệ thống (đặc biệt quan trọng với hơi nóng).

• Bước 5: Lựa chọn vật liệu thân van và gioăng tương thích (đồng, gang, inox hoặc thép).

• Bước 6: Kiểm tra kiểu kết nối ren hoặc mặt bích cùng tiêu chuẩn kỹ thuật tương ứng với đường ống.

Checklist trước khi mua và lắp đặt van điều chỉnh áp:

• Đúng loại môi chất làm việc của hệ thống

• Kích thước danh nghĩa DN khớp với đường ống

• Kiểu kết nối ren hoặc mặt bích đồng bộ

• Đáp ứng chính xác áp suất đầu vào thực tế

• Dải áp suất điều chỉnh phù hợp với yêu cầu

• Cấp áp suất làm việc PN đáp ứng an toàn

• Giới hạn nhiệt độ chịu đựng vượt mức thực tế

• Vật liệu thân van và màng chống ăn mòn tốt

• Đầy đủ catalogue và thông số kỹ thuật (datasheet)

• Có kèm theo hướng dẫn lắp đặt và hiệu chỉnh

• Chuẩn bị sẵn đồng hồ đo áp suất đi kèm

FAQ – Câu hỏi thường gặp

1. Van chỉnh áp có phải là van giảm áp không?

Hai thuật ngữ này có nhiều điểm tương đồng về chức năng kiểm soát áp suất. Tuy nhiên, một số dòng van chỉnh áp cho phép điều tiết linh hoạt cả hai chiều hoặc tích hợp nhiều cơ chế, trong khi van giảm áp tập trung chuyên sâu vào việc hạ và giữ cố định áp suất đầu ra.

2. Van chỉnh áp dùng cho nước được không?

Hoàn toàn được. Rất nhiều dòng sản phẩm chuyên dụng được thiết kế tối ưu bằng vật liệu đồng hoặc inox để kiểm soát áp lực trong các hệ thống cấp nước dân dụng và công nghiệp.

3. Van điều chỉnh áp có thể điều chỉnh áp suất đầu ra không?

Có. Đây là chức năng cốt lõi của thiết bị, cho phép người vận hành sử dụng vít hoặc núm chỉnh để thay đổi áp suất đầu ra nằm trong dải thiết kế cho phép của van.

4. Nên chọn van chỉnh áp ren hay mặt bích?

Việc lựa chọn phụ thuộc vào kích thước DN của đường ống. Các đường ống nhỏ thường dùng kiểu kết nối ren, trong khi các hệ thống công suất lớn bắt buộc phải sử dụng kết nối mặt bích để đảm bảo độ chắc chắn.

5. Làm sao biết van chỉnh áp đã chọn đúng?

Bạn cần đối chiếu tổng thể các yếu tố gồm môi chất, kích thước DN, áp suất đầu vào - đầu ra, nhiệt độ, vật liệu và kiểu kết nối với bảng thông số kỹ thuật (datasheet) chính hãng.

Kết luận

Việc trang bị và lựa chọn chính xác van chỉnh áp đóng vai trò quyết định giúp hệ thống đường ống kiểm soát áp lực an toàn, ngăn chặn triệt để tình trạng quá áp và bảo vệ thiết bị vận hành ổn định lâu dài. Tránh tuyệt đối việc mua sắm chỉ dựa vào kích thước đường ống mà bỏ qua các thông số cốt lõi về dải áp suất, nhiệt độ và tính chất môi chất.
