Van Giảm Áp Nước Nóng: Hướng Dẫn Lựa Chọn, Cấu Tạo Và Thông Số Kỹ Thuật Chi tiết

Trong các hệ thống kỹ thuật hiện đại, áp suất đường ống nước nóng quá cao thường là nguyên nhân chính khiến các thiết bị phía sau hoạt động không ổn định, phát ra tiếng ồn lớn, rung chấn mạnh hoặc gây rò rỉ nghiêm trọng tại các điểm nối ren, mặt bích. Sự biến động áp suất đầu vào làm cho áp suất sử dụng thực tế không đồng đều, gây nguy hiểm cho toàn bộ hệ thống. Tuy nhiên, không phải dòng van công nghiệp nào cũng có thể lắp đặt cho dòng môi chất có nhiệt độ cao. Việc ứng dụng van giảm áp nước đòi hỏi người vận hành phải đặc biệt cân nhắc kỹ lưỡng về nhiệt độ môi chất, vật liệu thân van, độ bền của gioăng làm kín, dải áp suất và các điều kiện vận hành thực tế khác để đảm bảo hệ thống vận hành bền bỉ, an toàn.

Vì Sao Hệ Thống Nước Nóng Cần Van Giảm Áp?

Việc kiểm soát năng lượng dòng chảy là chìa khóa để bảo vệ tuổi thọ của các thiết bị gia nhiệt, bình chứa và đường ống dẫn. Khi áp suất vượt quá giới hạn thiết kế mà không có thiết bị hạ áp hỗ trợ, hệ thống rất dễ gặp sự cố nứt vỡ, gây tổn thất chi phí sửa chữa lớn và gián đoạn hoạt động thương mại hoặc công nghiệp.

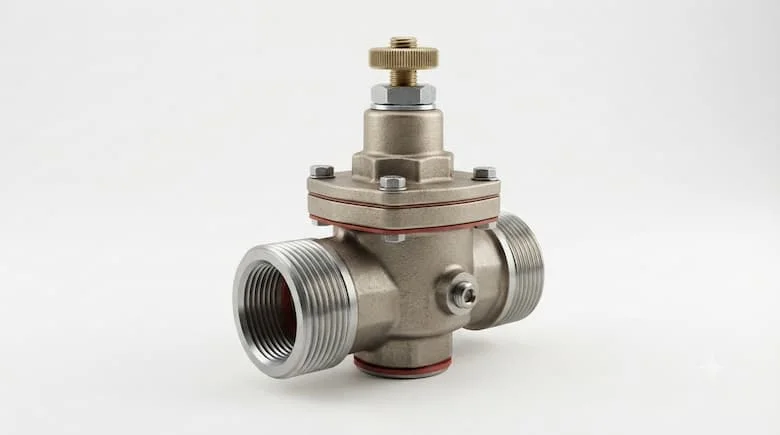

Van Giảm Áp Nước Nóng Là Gì?

Van giảm áp nước nóng là thiết bị được lắp trên đường ống nước nóng nhằm giảm và duy trì áp suất đầu ra ở mức phù hợp với giá trị cài đặt, trong giới hạn làm việc của van. Thiết bị sử dụng cơ cấu van kết hợp với lò xo, màng hoặc piston tùy thiết kế để tự động điều chỉnh tiết diện dòng chảy khi áp suất đầu ra thay đổi.

Khái niệm "giảm áp" hoàn toàn khác biệt với chức năng "điều chỉnh nhiệt độ" của các dòng van trộn nhiệt. Thiết bị hoạt động hoàn toàn tự động dựa trên nguyên lý cân bằng lực cơ học giữa áp lực dòng chảy và lực nén lò xo. Việc lựa chọn đúng loại có thông số nhiệt độ phù hợp là điều kiện tiên quyết vì môi chất nhiệt độ cao sẽ nhanh chóng làm biến dạng hoặc phá hỏng các dòng van thông thường. Cần lưu ý rằng không nên đồng nhất van giảm áp với van an toàn, bởi đây là hai thiết bị hoàn toàn độc lập về chức năng và cơ chế bảo vệ đường ống.

Nguyên Lý Hoạt Động Của Van Giảm Áp Nước

Quá trình vận hành bắt đầu khi áp suất đầu vào cao đẩy nước đi qua cửa van, tác động trực tiếp lên cơ cấu cảm nhận áp suất đầu ra để tự động điều chỉnh độ mở, từ đó duy trì áp suất ở mức ổn định.

Khi áp suất đầu ra tăng vượt mức cài đặt, cơ cấu cảm biến phản ứng bằng cách thu hẹp độ mở của van, làm giảm lưu lượng nước đi qua để kéo áp suất phía sau trở về giá trị chuẩn. Ngược lại, khi áp suất đầu ra sụt giảm, van tự động mở rộng thêm để gia tăng lượng nước đi qua, giúp áp suất phía sau luôn được duy trì ổn định. Sở dĩ hệ thống nước nóng đòi hỏi dòng van chuyên dụng là vì nhiệt độ cao có thể tác động trực tiếp làm suy giảm tính chất vật lý của gioăng, màng, piston, vật liệu thân van, làm mất khả năng làm kín và rút ngắn đáng kể tuổi thọ thiết bị.

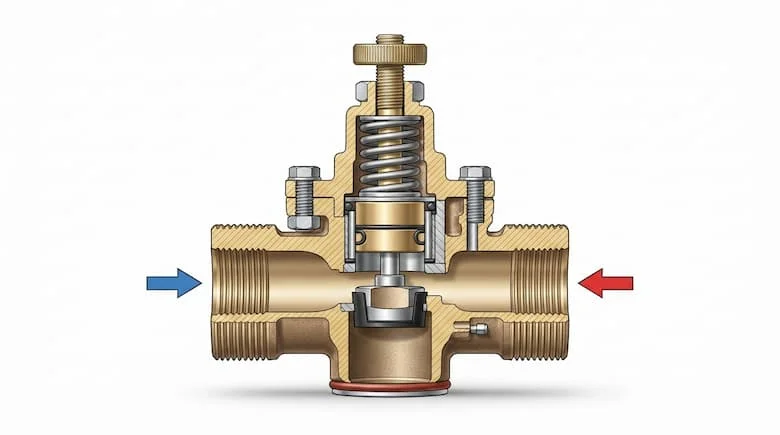

Cấu Tạo Van Giảm Áp Nước Gồm Những Bộ Phận Nào?

• Thân van: Chứa các bộ phận bên trong và tiếp xúc trực tiếp với môi chất nhiệt độ cao.

• Cửa vào – cửa ra: Các đầu kết nối trực tiếp với hệ thống đường ống nước nóng.

• Cơ cấu van: Đảm nhiệm chức năng thay đổi tiết diện dòng chảy để điều tiết áp lực.

• Màng hoặc piston: Bộ phận cảm nhận sự thay đổi áp suất tùy theo cấu trúc thiết kế của nhà sản xuất.

• Lò xo điều chỉnh: Tạo lực đối kháng cơ học, hỗ trợ thiết lập mức áp suất đầu ra mong muốn.

• Núm hoặc vít điều chỉnh: Cho phép người vận hành dễ dàng cài đặt áp suất trên các dòng van cơ học.

• Gioăng làm kín: Linh kiện đặc biệt quan trọng, chịu trách nhiệm chống rò rỉ trong môi trường nhiệt độ cao.

• Đồng hồ áp suất: Thường được tích hợp hoặc lắp thêm trước và sau van để theo dõi trực quan thông số áp lực.

Cấu tạo thực tế có thể thay đổi linh hoạt tùy theo từng dòng sản phẩm và nhà sản xuất khác nhau.

Các Loại Van Giảm Áp Nước Phổ Biến

Thị trường cung cấp nhiều dòng sản phẩm đa dạng được phân loại theo các tiêu chí kỹ thuật cụ thể:

• Theo vật liệu: Van giảm áp bằng đồng thau, van giảm áp inox cao cấp, hoặc van thép chuyên dụng cho hệ thống công nghiệp nặng.

• Theo cơ cấu vận hành: Gồm van giảm áp dạng màng nhạy bén, dạng piston chịu lực tốt, và van điều khiển bằng pilot (pilot-operated) dành cho các hệ thống đường ống lớn.

• Theo kiểu kết nối: Kết nối ren thông dụng hoặc kết nối mặt bích chắc chắn.

• Theo quy mô ứng dụng: Phân chia thành dòng dân dụng, hệ thống thương mại và quy mô công nghiệp.

Việc lựa chọn thiết bị không thể chỉ dựa vào cảm tính hay thấy van chịu được nước nóng là đủ, mà cần đối chiếu kỹ lưỡng nhiệt độ tối đa, mức áp suất, vật liệu và đặc tính môi chất dựa trên bảng thông số kỹ thuật (datasheet) từ nhà sản xuất.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Giảm Áp Nước

Có 4 thông số cốt lõi không được phép bỏ qua gồm: nhiệt độ làm việc tối đa của hệ thống, áp suất đầu vào chịu tải, áp suất đầu ra đáp ứng thiết bị phía sau, và lưu lượng dòng chảy để tránh tình trạng sụt áp.

Van Giảm Áp Nước Khác Gì Van Giảm Áp Nước Lạnh?

Tuyệt đối không sử dụng tùy tiện các dòng van nước lạnh cho hệ thống nước nóng. Người vận hành cần kiểm tra kỹ lưỡng nhiệt độ tối đa, dải áp suất, vật liệu thân và đặc tính của gioăng làm kín theo đúng tiêu chuẩn kỹ thuật từ nhà sản xuất.

Van Giảm Áp Nước Nên Cài Áp Suất Bao Nhiêu?

Mức áp suất cài đặt không có một con số cố định áp dụng chung cho mọi công trình mà phụ thuộc hoàn toàn vào áp suất nguồn cấp, yêu cầu kỹ thuật của thiết bị phía sau, thiết kế tổng thể đường ống và nhu cầu sử dụng thực tế.

Nguyên tắc cốt lõi là áp suất đầu ra phải luôn nằm trong phạm vi làm việc an toàn của toàn bộ thiết bị sử dụng phía sau van (downstream). Để thiết lập chính xác, kỹ sư cần dựa vào bản vẽ thiết kế hệ thống, tra cứu catalogue nhà sản xuất, quan sát đồng hồ áp suất thực tế và tuân thủ thông số kỹ thuật của các thiết bị tiêu thụ nước nóng.

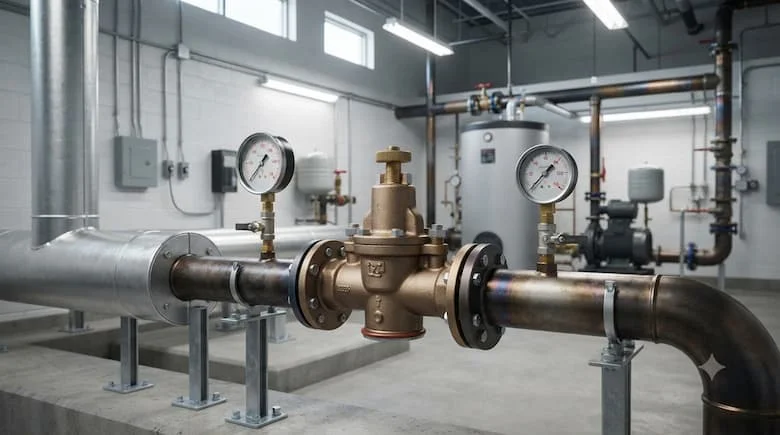

Van Giảm Áp Nước Được Sử Dụng Ở Đâu?

Thiết bị đóng vai trò quan trọng trong nhiều hạ tầng kỹ thuật khác nhau:

• Bình nước nóng và hệ thống cấp nước nóng: Kiểm soát áp suất đầu vào trước các thiết bị gia nhiệt cục bộ hoặc trung tâm.

• Khách sạn và nhà hàng: Vận hành ổn định trong các hệ thống nước nóng trung tâm cấp cho nhiều khu vực cùng lúc.

• Tòa nhà cao tầng: Lắp đặt trong hệ thống kỹ thuật MEP nhằm phân bổ áp lực nước nóng an toàn theo từng tầng.

• Hệ thống HVAC: Kiểm soát các đường ống nước nóng tuần hoàn quy mô lớn.

• Công nghiệp sản xuất: Ứng dụng trong các đường ống nước nóng công nghệ đòi hỏi độ chính xác cao về áp suất.

6 Sai Lầm Thường Gặp Khi Chọn Van Giảm Áp Nước

• Sai lầm 1: Lấy van giảm áp nước lạnh lắp thay thế cho hệ thống nước nóng.

• Sai lầm 2: Không kiểm tra kỹ giới hạn nhiệt độ tối đa của thiết bị.

• Sai lầm 3: Lựa chọn van chỉ dựa vào kích thước đường ống DN mà bỏ qua các thông số vận hành.

• Sai lầm 4: Không khảo sát trước mức áp suất đầu vào thực tế của hệ thống.

• Sai lầm 5: Không xác định rõ mức áp suất đầu ra cần thiết cho thiết bị phía sau.

• Sai lầm 6: Không tính toán lưu lượng dẫn đến tình trạng tổn thất áp suất nghiêm trọng.

Cách Chọn Van Giảm Áp Nước Đúng Nhu Cầu

Quá trình lựa chọn thiết bị chuẩn xác bao gồm 7 bước tuần tự:

1. Xác định môi chất: Làm rõ nước nóng được sử dụng trong hệ thống dân dụng hay công nghiệp.

2. Xác định nhiệt độ: Nắm rõ nhiệt độ làm việc bình thường và giá trị nhiệt độ tối đa.

3. Xác định kích thước đường ống: Các cỡ thông dụng như DN20, DN25, DN32...

4. Xác định áp suất đầu vào: Đo đạc thực tế hoặc lấy thông số từ bản vẽ thiết kế hệ thống.

5. Xác định áp suất đầu ra: Dựa trên giới hạn chịu áp của thiết bị phía sau.

6. Xác định lưu lượng: Đảm bảo van đáp ứng đủ nhu cầu tiêu thụ cao nhất.

7. Kiểm tra datasheet: Đối chiếu toàn bộ thông số kỹ thuật trước khi quyết định mua.

Lưu Ý Khi Lắp Đặt Và Vận Hành Van Giảm Áp Nước

Trước khi thi công, cần kiểm tra kỹ kích thước van, chiều dòng chảy theo mũi tên trên thân, thông số nhiệt độ và áp suất, đồng thời làm sạch đường ống để loại bỏ rác thải hàn. Trong quá trình lắp đặt, cần bố trí đường ống đỡ chắc chắn, tránh dùng lực quá mức và nên lắp thêm đồng hồ áp suất trước và sau van để tiện theo dõi. Sau khi hoàn tất, cần kiểm tra rò rỉ, điều chỉnh áp suất đầu ra từ từ và theo dõi sát sao khi hệ thống vận hành đạt đến nhiệt độ thực tế.

Checklist Nhanh Trước Khi Mua Van Giảm Áp Nước

• Nhiệt độ nước nóng tối đa là bao nhiêu độ C?

• Áp suất đầu vào thực tế của hệ thống đạt bao nhiêu?

• Mức áp suất đầu ra cần duy trì là bao nhiêu?

• Kích thước đường ống đạt chuẩn DN mấy?

• Lưu lượng yêu cầu của hệ thống là bao nhiêu?

• Vật liệu chế tạo nào phù hợp với môi chất?

• Lựa chọn kiểu kết nối ren hay mặt bích?

• Chất liệu gioăng làm kín có chịu được nhiệt độ cao không?

• Dải điều chỉnh áp suất của van có đáp ứng không?

• Catalogue nhà sản xuất có xác nhận dùng cho nước nóng không?

• Có cần lắp kèm đồng hồ đo áp suất hay không?

Câu Hỏi Thường Gặp

1. Van giảm áp nước nóng có dùng được cho nước lạnh không?

Tùy thuộc vào từng model cụ thể. Nếu nhà sản xuất ghi nhận thông số cho phép sử dụng đa năng với cả nước lạnh thì có thể dùng, nhưng bắt buộc phải kiểm tra kỹ thông số kỹ thuật.

2. Van giảm áp nước nóng chịu được bao nhiêu độ?

Không có một mức nhiệt độ cố định cho mọi thiết bị. Người dùng cần tra cứu giới hạn nhiệt độ làm việc tối đa (maximum working temperature) của từng model cụ thể trong catalogue.

3. Van giảm áp nước nóng có làm giảm nhiệt độ nước không?

Không. Chức năng cốt lõi của thiết bị là điều tiết và duy trì ổn định áp suất, hoàn toàn không có khả năng làm giảm nhiệt độ của dòng nước.

4. Có cần lắp đồng hồ áp suất cho van giảm áp nước không?

Mặc dù không bắt buộc trong mọi hệ thống, việc trang bị đồng hồ áp suất trước và sau van rất hữu ích để kiểm soát trực quan tình trạng hoạt động thực tế.

5. Làm sao chọn đúng van giảm áp nước?

Cần tổng hợp các thông số gồm kích thước DN, áp suất đầu vào, áp suất đầu ra, nhiệt độ, lưu lượng, vật liệu và kiểu kết nối, sau đó đối chiếu trực tiếp với bảng thông số của hãng.

Kết Luận

Sử dụng van giảm áp nước nóng là giải pháp kỹ thuật thiết yếu giúp kiểm soát áp suất an toàn, bảo vệ thiết bị và kéo dài tuổi thọ cho toàn bộ đường ống. Việc lựa chọn thiết bị không thể chỉ dựa vào kích thước đơn thuần mà phải đặt yếu tố nhiệt độ, vật liệu, gioăng làm kín và dải áp suất lên hàng đầu, kết hợp đối chiếu kỹ lưỡng với catalogue nhà sản xuất.
