Gate Valve Butt Weld: Cấu Tạo, Ưu Điểm Và Tiêu Chuẩn Lựa Chọn Cho Hệ Thống Đường Ống

Trong các hệ thống đường ống công nghiệp áp lực cao, việc lựa chọn phương thức kết nối thiết bị đóng vai trò quyết định đến độ bền vững và sự an toàn vận hành. Khi triển khai các tuyến ống dẫn dầu khí, hóa chất hay hệ thống hơi nóng, các kỹ sư thường đối mặt với thách thức rò rỉ tại các điểm tiếp giáp. Sự xuất hiện của gate valves butt weld với phương pháp hàn đối đầu trực tiếp đã giải quyết triệt để bài toán này, tạo ra một thể thống nhất vững chắc cùng đường ống. Việc nắm vững các đặc tính kỹ thuật của dòng thiết bị này sẽ giúp nhà thầu tối ưu hóa hiệu suất và bảo vệ toàn bộ mạng lưới vận hành.

Gate Valves Butt Weld Có Gì Đặc Biệt Trong Hệ Thống Đường Ống?

Việc sử dụng các loại van công nghiệp đòi hỏi sự chính xác tuyệt đối về tiêu chuẩn kỹ thuật để hạn chế tối đa tình trạng rò rỉ môi chất độc hại hoặc chịu áp suất lớn. Trong các hệ thống cố định, các mối nối truyền thống bằng mặt bích đôi khi gặp phải giới hạn về khả năng chịu nhiệt độ và áp suất cực đoan.

Giải pháp kết nối bằng phương pháp hàn trực tiếp giúp loại bỏ hoàn toàn ron đệm, mang lại kết cấu bền vững tuyệt đối. Trước khi đưa ra quyết định đầu tư, người mua cần tìm hiểu kỹ về cấu tạo, nguyên lý vận hành cũng như các thông số kỹ thuật cốt lõi của gate valves butt weld để lựa chọn đúng sản phẩm cho dự án.

Gate Valve Butt Weld Là Gì?

Gate valve butt weld là van cổng có hai đầu kết nối được thiết kế để hàn đối đầu trực tiếp với đường ống. Khi đóng, cánh van di chuyển vuông góc với dòng chảy để ngăn môi chất; khi mở hoàn toàn, van tạo đường dòng tương đối thẳng.

Trong đó, "gate valve" biểu thị dòng van cửa dùng để đóng mở, còn "butt weld" chỉ kiểu kết nối hàn đối đầu. Điểm nhận diện dễ nhất của dòng sản phẩm này là hai đầu thân van được vát mép sẵn sàng cho việc hàn nhiệt trực tiếp với ống, tạo ra liên kết liền mạch khác biệt hoàn toàn với các dòng van kết nối mặt bích (flanged), dạng kẹp (wafer) hay nối ren (threaded).

Nguyên Lý Hoạt Động Của Gate Valves Butt Weld

Thiết bị vận hành dựa trên chuyển động tịnh tiến của trục van (stem) để nâng hoặc hạ cánh van (gate) nằm vuông góc với hướng di chuyển của dòng chảy. Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, trục van sẽ kéo cánh van lên để mở hoàn toàn đường ống, cho phép lưu chất đi qua với mức tổn thất áp suất cực kỳ thấp.

Ngược lại, khi hạ thấp hết cỡ, cánh van siết chặt vào vòng làm kín (seat) để chặn đứng hoàn toàn dòng chảy. Cần lưu ý rằng dòng van cổng chỉ phù hợp cho chức năng đóng hoặc mở hoàn toàn, tuyệt đối không nên dùng để điều tiết lưu lượng liên tục vì dòng chảy xiết có thể làm xói mòn và hư hỏng bề mặt cánh van.

Cấu Tạo Gate Valves Butt Weld

Mỗi thiết bị được cấu thành từ các bộ phận chịu lực và làm kín cao cấp, đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp nặng:

• Valve body (Thân van): Bộ phận chịu áp lực chính, được đúc nguyên khối với hai đầu vát mép chuẩn bị cho việc hàn đối đầu.

• Gate/wedge (Cánh van): Đóng vai trò chặn dòng chảy, có cấu trúc đĩa đơn, đĩa đôi hoặc dạng nêm linh hoạt tùy theo thiết kế.

• Stem (Trục van): Truyền chuyển động lực từ bộ phận điều khiển xuống cánh van, gồm dạng ty nổi hoặc ty chìm.

• Bonnet (Nắp van): Nằm phía trên thân van, bảo vệ trục van và cho phép tháo lắp bảo dưỡng bên trong khi cần thiết.

• Seat (Đế van): Bề mặt tiếp xúc khít với cánh van để ngăn chặn rò rỉ khi van đóng kín.

• Packing (Gioăng làm kín trục): Ngăn không cho môi chất rò rỉ dọc theo phần chuyển động của trục van.

• Handwheel hoặc Actuator: Tay quay cơ học hoặc các bộ truyền động khí nén, điện tự động.

Các Loại Gate Valves Butt Weld Phổ Biến

• Phân loại theo thiết kế cánh van: Gồm dòng cánh nêm cứng (solid wedge) chịu lực tốt, cánh nêm linh hoạt (flexible wedge) giúp thích ứng với sự giãn nở nhiệt, và cánh đôi.

• Phân loại theo trục van: Dạng ty nổi (rising stem) dễ quan sát trạng thái đóng mở nhưng chiếm không gian, và dạng ty chìm (non-rising stem) tiết kiệm không gian lắp đặt.

• Phân loại theo phương thức vận hành: Sử dụng tay quay vô lăng truyền thống hoặc tích hợp bộ truyền động điện (electric actuator), khí nén (pneumatic actuator).

• Phân loại theo vật liệu chế tạo: Bao gồm thép carbon chịu lực, thép không gỉ (stainless steel) chống ăn mòn và các hợp kim đặc biệt.

Thông Số Kỹ Thuật Cần Quan Tâm

Người mua tuyệt đối không nên chọn van chỉ dựa vào đường kính DN, mà cần phải đồng thời đối chiếu áp suất định mức (Class), nhiệt độ làm việc, đặc tính môi chất và vật liệu chế tạo để đảm bảo an toàn tuyệt đối cho toàn hệ thống.

Gate Valve Butt Weld Khác Gì Gate Valve Flanged?

• Phương thức kết nối: Kiểu butt weld sử dụng phương pháp hàn đối đầu trực tiếp vào ống, trong khi kiểu flanged sử dụng mặt bích bắt bu lông và ron đệm.

• Khả năng tháo lắp: Van hàn đối đầu cố định vĩnh viễn, khó tháo rời hơn so với van mặt bích vốn thuận tiện cho việc bảo trì định kỳ.

• Độ kín và áp suất: Kết nối hàn mang lại độ kín tuyệt đối, chịu được áp suất và nhiệt độ cực cao mà không lo rò rỉ qua ron đệm như mặt bích.

• Không gian lắp đặt: Van hàn có thiết kế gọn gàng hơn, không đòi hỏi khoảng trống lớn để siết bu lông như hệ thống mặt bích.

Lựa chọn gate valves butt weld là giải pháp tối ưu cho các đường ống công nghiệp cố định, đòi hỏi độ bền vững cao, hạn chế tối đa các điểm nối có nguy cơ rò rỉ theo thời gian. Bạn có thể tham khảo thêm các tiêu chuẩn đường ống chất lượng tại [chèn link: van-duong-ong-nuoc].

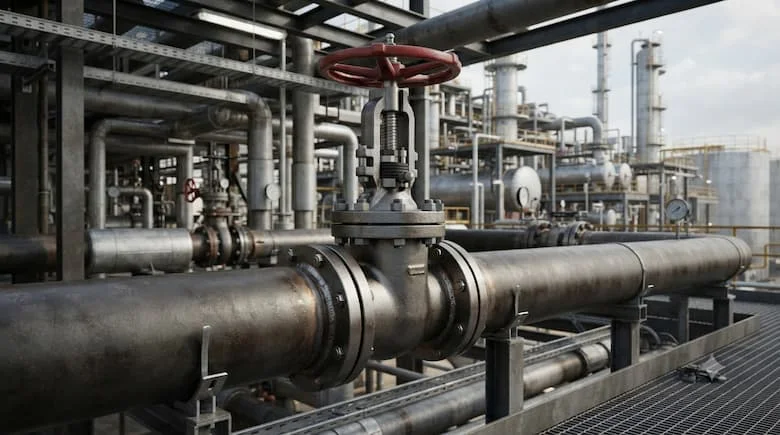

Gate Valves Butt Weld Được Sử Dụng Ở Đâu?

Thiết bị đóng vai trò trọng yếu trong các ngành công nghiệp nặng và khắc nghiệt nhất:

• Ngành dầu khí: Các tuyến ống dẫn dầu thô, khí đốt tự nhiên đòi hỏi tiêu chuẩn an toàn phòng chống cháy nổ và chịu áp cực lớn.

• Nhà máy hóa chất: Vận chuyển các loại lưu chất có tính ăn mòn cao, đòi hỏi vật liệu inox hoặc hợp kim đặc biệt.

• Nhà máy nhiệt điện và năng lượng: Kiểm soát dòng hơi quá nhiệt, nước cấp lò hơi ở nhiệt độ và áp suất cao.

• Hệ thống hơi công nghiệp: Các tuyến ống dẫn hơi áp lực lớn phục vụ dây chuyền sản xuất quy mô lớn.

• Nhà máy xử lý công nghiệp: Các hệ thống áp lực cao đòi hỏi độ kín khít tuyệt đối và kết cấu bền bỉ trọn đời dự án.

Khi Nào Nên Sử Dụng Gate Valves Butt Weld?

Bạn nên cân nhắc lựa chọn dòng van này khi hệ thống đường ống được thiết kế cố định vĩnh viễn, yêu cầu không gian gọn gàng, không cần phải tháo lắp van thường xuyên để bảo dưỡng, và đặc biệt khi hệ thống đặt ra tiêu chuẩn khắt khe về khả năng chống rò rỉ tại các điểm tiếp giáp.

Ngược lại, nếu bỏ qua việc kiểm tra quy trình hàn, chọn sai cấp áp suất (Class) hoặc nhầm lẫn giữa đầu hàn đối đầu (butt weld) và đầu hàn socket (socket weld), hệ thống có nguy cơ gặp sự cố nghiêm trọng khi vận hành dưới áp lực cao.

Cách Chọn Gate Valves Butt Weld Phù Hợp

Quy trình lựa chọn thiết bị chuẩn xác bao gồm các bước sau:

• Bước 1: Xác định chính xác kích thước DN hoặc NPS của đường ống hiện tại.

• Bước 2: Đo đạc và xác định thông số áp suất làm việc cùng nhiệt độ tối đa của hệ thống.

• Bước 3: Phân tích tính chất lý hóa của môi chất để chọn vật liệu thân van phù hợp.

• Bước 4: Lựa chọn mác vật liệu cấu tạo thân, cánh và bề mặt đế van.

• Bước 5: Kiểm tra kỹ chỉ số áp suất định mức Pressure Class theo tiêu chuẩn kỹ thuật.

• Bước 6: Đối chiếu tiêu chuẩn thiết kế và kích thước đầu hàn đối đầu tương thích với ống.

• Bước 7: Xác định rõ kiểu vận hành bằng tay quay hay gắn bộ truyền động tự động.

• Bước 8: Tra cứu kỹ catalogue và bản vẽ kỹ thuật (datasheet) từ nhà sản xuất trước khi tiến hành đặt hàng.

Lưu Ý Khi Lắp Đặt Gate Valves Butt Weld

• Kiểm tra kỹ kích thước và độ dày thành ống của hai đầu kết nối trước khi tiến hành hàn.

• Đảm bảo toàn bộ tuyến đường ống được căn chỉnh thẳng hàng, không bị lệch tâm gây ứng suất cơ học.

• Tuân thủ nghiêm ngặt quy trình hàn nhiệt tương thích với mác vật liệu của van và ống.

• Tuyệt đối tránh để xỉ hàn,ạt kim loại hoặc tạp chất lọt vào bên trong khoang van làm hỏng bề mặt đế làm kín.

• Không để thân van chịu tải trọng cơ học trực tiếp từ trọng lượng đường ống chưa được cố định giá đỡ.

• Tiến hành kiểm tra không phá hủy (NDT) mối hàn và thử áp lực độ kín sau khi lắp đặt hoàn tất.

• Vận hành thử nghiệm đóng mở nhiều chu kỳ trước khi chính thức đưa hệ thống vào hoạt động thương mại.

Câu Hỏi Thường Gặp Về Gate Valves Butt Weld

1. Gate valve butt weld là gì?

Đây là dòng van cổng công nghiệp có hai đầu được thiết kế vát mép để thực hiện phương pháp hàn đối đầu trực tiếp vào hệ thống đường ống.

2. Butt weld khác socket weld như thế nào?

Kiểu butt weld hàn giáp lai hai đầu đối đầu trực tiếp, trong khi socket weld đưa đầu ống lọt vào một socket rồi thực hiện mối hàn góc bao quanh bên ngoài.

3. Gate valve butt weld có tốt hơn loại mặt bích không?

Không có loại nào tốt tuyệt đối; van hàn đối đầu ưu việt về độ kín và áp suất cao cho hệ thống cố định, còn van mặt bích thuận tiện cho việc tháo lắp bảo trì.

4. Gate valve butt weld dùng cho môi chất nào?

Sản phẩm phục vụ hiệu quả cho nước, hơi nóng, dầu khí, khí đốt và các loại hóa chất công nghiệp tùy thuộc vào vật liệu chế tạo.

5. Cần kiểm tra gì trước khi mua?

Cần kiểm tra kỹ kích thước DN/NPS, cấp áp suất Class, vật liệu, nhiệt độ, môi chất, tiêu chuẩn thiết kế và kích thước đầu hàn tương thích.

Kết Luận

Thiết bị gate valve butt weld tạo ra liên kết trực tiếp, bền vững giữa van và đường ống, mang lại ưu điểm vượt trội về khả năng chịu áp lực cao, thiết kế gọn gàng và hạn chế tối đa nguy cơ rò rỉ tại điểm nối. Việc lựa chọn chính xác kích thước DN, cấp áp suất Class, vật liệu và tuân thủ nghiêm ngặt quy trình lắp đặt sẽ giúp hệ thống vận hành an toàn và bền bỉ suốt vòng đời dự án.
