Van xả 1 chiều: cấu tạo, nguyên lý, cách chọn và lắp đặt đúng kỹ thuật

Trong hệ thống cấp thoát nước, khi bơm dừng hoặc áp suất thay đổi đột ngột, nước trong đường ống có thể chảy ngược. Dòng chảy ngược ảnh hưởng đến máy bơm, thiết bị phía trước và làm hệ thống mất ổn định. Điều đáng lo là vấn đề thường chỉ lộ ra khi hư hỏng đã xảy ra.

Vì vậy, hệ thống cần loại van chỉ cho dòng chảy đi theo một hướng. Van xả một chiều là giải pháp phổ biến cho nhu cầu này. Van tự đóng mở theo điều kiện áp suất, không cần người vận hành thao tác liên tục.

Bài viết sẽ giải thích cấu tạo, nguyên lý, các loại van, cách chọn thông số, nguyên nhân rò rỉ và cách lắp đặt đúng kỹ thuật.

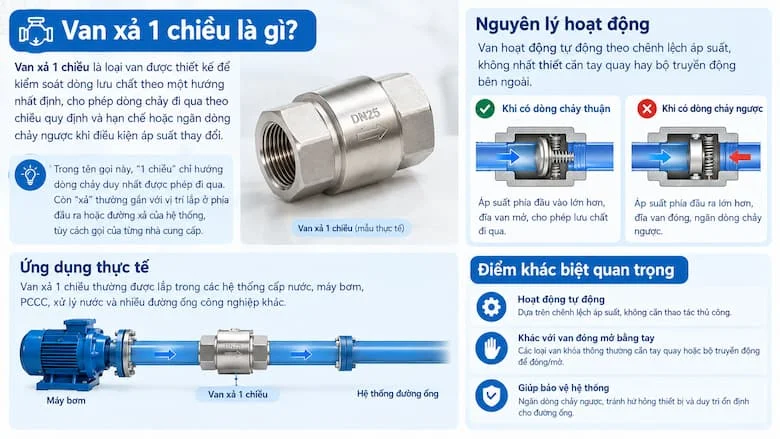

Van xả 1 chiều là gì?

Van xả 1 chiều là loại van được thiết kế để kiểm soát dòng lưu chất theo một hướng nhất định, cho phép dòng chảy đi qua theo chiều quy định và hạn chế hoặc ngăn dòng chảy ngược khi điều kiện áp suất thay đổi.

Trong tên gọi này, "1 chiều" chỉ hướng dòng chảy duy nhất được phép đi qua. Còn "xả" thường gắn với vị trí lắp ở phía đầu ra hoặc đường xả của hệ thống, tùy cách gọi của từng nhà cung cấp.

Điểm khác biệt quan trọng là van hoạt động tự động theo chênh lệch áp suất, không nhất thiết cần tay quay hay bộ truyền động bên ngoài. Điều này khác với các loại van đóng mở bằng tay, vốn phụ thuộc vào thao tác của người vận hành.

Lưu ý: tên gọi "van xả một chiều" có thể được dùng khác nhau tùy nhà cung cấp và ứng dụng. Khi chọn mua, hãy xem catalogue, kiểu cấu tạo và chức năng thực tế thay vì chỉ dựa vào tên gọi.

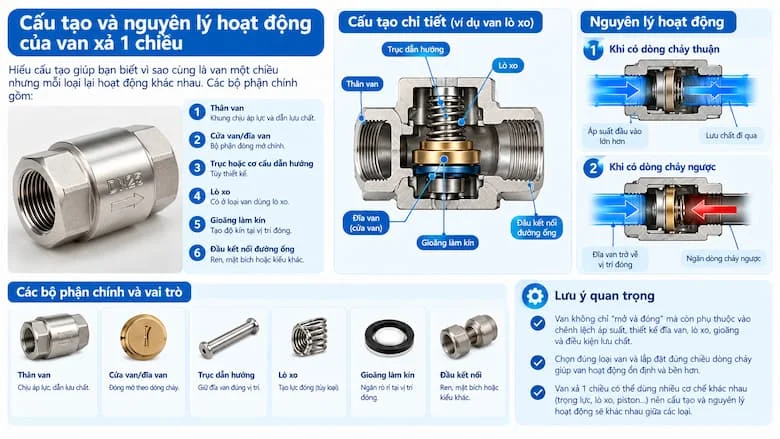

Cấu tạo và nguyên lý hoạt động của van xả một chiều

Hiểu cấu tạo giúp bạn biết vì sao cùng là van một chiều nhưng mỗi loại lại hoạt động khác nhau. Các bộ phận chính gồm:

• Thân van: khung chịu áp lực và dẫn lưu chất.

• Cửa van/đĩa van: bộ phận đóng mở chính.

• Trục hoặc cơ cấu dẫn hướng: tùy thiết kế.

• Lò xo: có ở loại van dùng lò xo.

• Gioăng làm kín: tạo độ kín tại vị trí đóng.

• Đầu kết nối đường ống: ren, mặt bích hoặc kiểu khác.

Nguyên lý hoạt động diễn ra theo hai trạng thái:

1. Khi áp suất phía đầu vào đủ lớn, đĩa van dịch chuyển và cho lưu chất đi qua.

2. Khi dòng chảy giảm hoặc có xu hướng đảo chiều, đĩa van trở về vị trí đóng, gioăng tạo độ kín.

Một số thiết kế dùng trọng lực để đóng, một số dùng lò xo hoặc cơ chế riêng. Cần nhấn mạnh rằng van không chỉ "mở và đóng". Khả năng đóng kín còn phụ thuộc vào chênh lệch áp suất, thiết kế đĩa van, lò xo, gioăng và điều kiện lưu chất.

Các loại van xả một chiều phổ biến

Mỗi loại van một chiều có cơ chế riêng, phù hợp với từng điều kiện vận hành.

1. Van một chiều dạng lá lật

• Đĩa van chuyển động quanh bản lề, cấu tạo tương đối đơn giản.

• Thường dùng trong hệ thống nước và đường ống công nghiệp.

2. Van một chiều dạng lò xo

• Dùng lực lò xo đưa đĩa van về vị trí đóng, có thể lắp theo nhiều tư thế tùy thiết kế.

• Phù hợp với hệ thống cần phản ứng đóng nhanh.

3. Van một chiều dạng piston

• Dùng piston làm bộ phận đóng mở.

• Khả năng kiểm soát dòng chảy phụ thuộc thiết kế cụ thể, có thể dùng ở hệ thống yêu cầu kết cấu chắc chắn.

4. Van một chiều dạng wafer

• Kết cấu mỏng, lắp giữa hai mặt bích, giúp tiết kiệm không gian.

• Thường xuất hiện trong hệ thống đường ống công nghiệp.

Không có loại nào tốt nhất cho mọi trường hợp. Lá lật gọn và đơn giản, lò xo linh hoạt về tư thế lắp, wafer ưu tiên không gian. Lựa chọn nên bắt đầu từ điều kiện vận hành thực tế của hệ thống.

Thông số kỹ thuật cần quan tâm khi chọn van xả một chiều

Thay vì chỉ nhìn kích thước, hãy kiểm tra theo checklist sau:

• Kích thước danh nghĩa (DN): DN15, DN20, DN25, DN50, DN100...

• Kiểu kết nối: ren, mặt bích, wafer hoặc kiểu khác.

• Vật liệu thân: đồng, gang, inox, thép...

• Vật liệu đĩa van: tùy từng model.

• Gioăng làm kín: chọn theo môi trường và nhiệt độ.

• Áp suất làm việc: PN10, PN16 hoặc mức phù hợp theo thiết kế.

• Nhiệt độ làm việc.

• Môi chất: nước, khí hoặc lưu chất phù hợp với thiết kế van.

• Chiều lắp đặt và đường kính đường ống thực tế.

Tại sao phải chọn đúng DN? DN cần tương thích với đường ống. Chọn sai kích thước có thể gây khó khăn khi lắp đặt, và tiết diện dòng chảy cũng như tổn thất áp suất đều cần được xem xét.

Nếu bỏ qua các thông số này, van có thể không lắp vừa, rò rỉ hoặc không đóng kín. Chi phí sửa chữa và dừng hệ thống thường lớn hơn nhiều so với việc kiểm tra kỹ trước khi mua.

Van xả một chiều khác gì van khóa nước thông thường?

Hai loại van này có vai trò khác nhau:

Van một chiều lo việc giữ đúng chiều dòng chảy, còn van khóa lo việc cô lập từng đoạn đường ống. Vì vậy không nên dùng hai loại này thay thế cho nhau trong mọi trường hợp. Dùng van khóa để chặn dòng ngược đòi hỏi người vận hành phản ứng kịp thời, điều khó đảm bảo khi bơm dừng bất ngờ.

Nhiều hệ thống kết hợp cả hai: van một chiều bảo vệ tự động, van khóa giúp thuận tiện khi vận hành và bảo trì, chẳng hạn khi cần tháo van ra kiểm tra.

Vì sao van xả một chiều có thể bị rò rỉ hoặc không đóng kín?

Đây là vấn đề người dùng thường gặp sau khi mua và lắp đặt. Nguyên nhân có thể chia thành ba nhóm.

Hư hỏng linh kiện bên trong

• Gioăng bị mòn hoặc lão hóa.

• Lò xo suy giảm tính đàn hồi.

• Van bị ăn mòn hoặc hư hỏng cơ khí.

Vật cản trong quá trình vận hành

• Cặn bẩn mắc tại vị trí đóng.

• Đĩa van bị kẹt.

Lắp đặt và lựa chọn chưa phù hợp

• Lắp van sai chiều dòng chảy.

• Áp suất hệ thống không phù hợp với thiết kế.

• Chọn van không phù hợp với môi chất.

Phân nhóm này giúp chẩn đoán nhanh hơn. Nếu van mới lắp đã có vấn đề, hãy kiểm tra chiều lắp và lựa chọn ban đầu trước. Nếu van đã dùng lâu, khả năng cao nằm ở gioăng, lò xo hoặc cặn bẩn. Kiểm tra theo thứ tự này giúp bạn tiết kiệm thời gian xử lý.

Van xả một chiều được sử dụng ở đâu?

Van một chiều xuất hiện ở nhiều hệ thống, với vai trò tương tự là kiểm soát chiều dòng chảy.

Hệ thống cấp nước

• Ngăn nước chảy ngược và bảo vệ thiết bị trong hệ thống.

Hệ thống máy bơm

• Hạn chế dòng nước quay ngược khi bơm dừng.

• Hỗ trợ duy trì điều kiện vận hành phù hợp.

Hệ thống PCCC

• Kiểm soát chiều dòng nước theo thiết kế hệ thống.

• Có thể kết hợp với các loại van khác.

Hệ thống công nghiệp

• Đường ống nước và hệ thống xử lý lưu chất.

• Một số hệ thống khí hoặc chất lỏng tương thích với vật liệu van.

Nhìn chung, van một chiều phù hợp ở những nơi dòng chảy ngược có thể gây hại hoặc làm mất ổn định. Nếu thiếu van, hệ quả có thể là nước hồi ngược về phía bơm, thiết bị chịu áp lực bất thường hoặc hệ thống vận hành thiếu ổn định.

Những sai lầm thường gặp khi sử dụng van xả một chiều

Phần lớn sự cố không đến từ chất lượng van mà từ cách chọn và lắp:

• Lắp ngược chiều mũi tên trên thân van.

• Chọn sai DN.

• Không kiểm tra áp suất làm việc.

• Dùng sai vật liệu so với môi chất.

• Không vệ sinh đường ống trước khi lắp, để cặn bẩn lọt vào van.

• Bỏ qua hiện tượng búa nước.

• Dùng van sai tư thế lắp đặt so với quy định của nhà sản xuất.

• Không kiểm tra van khi hệ thống có dấu hiệu chảy ngược.

Mỗi lỗi trên đều tránh được nếu đối chiếu thông số trước khi mua và làm theo hướng dẫn nhà sản xuất. Riêng búa nước cần được cân nhắc ngay từ khâu thiết kế, vì cách van đóng có thể ảnh hưởng đến hiện tượng này tùy thiết kế và điều kiện hệ thống.

Cách lựa chọn van xả một chiều phù hợp

Bạn có thể chọn theo 6 bước:

1. Xác định môi chất sử dụng (nước, khí hoặc lưu chất khác).

2. Xác định đường kính DN của đường ống.

3. Kiểm tra áp suất và nhiệt độ làm việc.

4. Chọn vật liệu thân và gioăng phù hợp môi chất.

5. Chọn kiểu kết nối phù hợp với hệ thống.

6. Kiểm tra chiều dòng chảy và vị trí lắp đặt.

Thứ tự này có lý do: môi chất quyết định vật liệu, DN quyết định kích thước, áp suất và nhiệt độ quyết định độ bền, còn kiểu kết nối và tư thế lắp quyết định van có lắp được và hoạt động đúng hay không. Đi đúng thứ tự giúp bạn loại bớt lựa chọn không phù hợp ngay từ đầu.

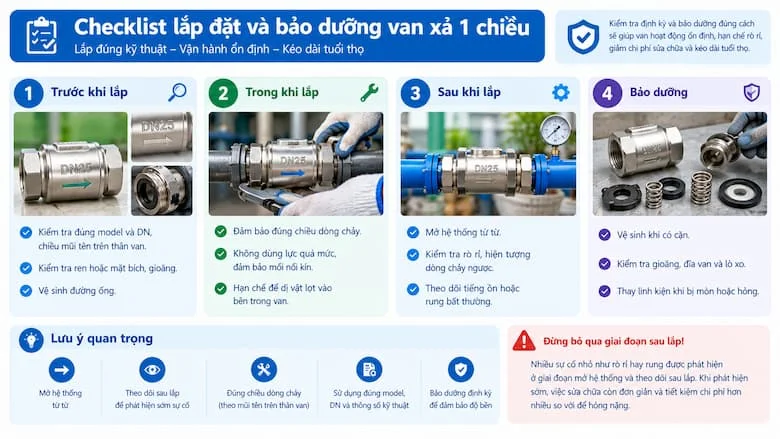

Checklist lắp đặt và bảo dưỡng van xả 1 chiều

Trước khi lắp

• Kiểm tra đúng model và DN, chiều mũi tên trên thân van.

• Kiểm tra ren hoặc mặt bích, gioăng.

• Vệ sinh đường ống.

Trong khi lắp

• Đảm bảo đúng chiều dòng chảy.

• Không dùng lực quá mức, đảm bảo mối nối kín.

• Hạn chế để dị vật lọt vào bên trong van.

Sau khi lắp

• Mở hệ thống từ từ.

• Kiểm tra rò rỉ, hiện tượng dòng chảy ngược.

• Theo dõi tiếng ồn hoặc rung bất thường.

Bảo dưỡng

• Vệ sinh khi có cặn.

• Kiểm tra gioăng, đĩa van và lò xo.

• Thay linh kiện khi bị mòn hoặc hỏng.

Phần quan trọng nhất là mở hệ thống từ từ và theo dõi sau lắp. Nhiều sự cố nhỏ như rò rỉ hay rung được phát hiện ở giai đoạn này, khi việc sửa còn đơn giản.

Câu hỏi thường gặp

1. Van xả 1 chiều có tác dụng gì?
Van kiểm soát chiều dòng chảy, cho lưu chất đi theo hướng thiết kế và hạn chế dòng chảy ngược.

2. Van xả một chiều có cần tay gạt không?
Thông thường không. Nhiều loại hoạt động tự động dựa trên chênh lệch áp suất và cơ cấu đóng mở bên trong.

3. Van xả một chiều lắp theo chiều nào?
Lắp theo chiều mũi tên trên thân van hoặc theo hướng dẫn của nhà sản xuất.

4. Vì sao van xả 1 chiều bị chảy ngược?
Có thể do gioăng hỏng, đĩa van bị kẹt, cặn bẩn, lò xo suy giảm hoặc van không phù hợp với điều kiện vận hành.

5. Van xả 1 chiều có những kích thước nào?
Kích thước rất đa dạng, từ size nhỏ cho đường ống dân dụng đến DN lớn cho hệ thống công nghiệp. Cần xác định DN thực tế trước khi chọn.

Kết Luận

Tóm lại, van xả 1 chiều giữ vai trò kiểm soát chiều dòng chảy, bảo vệ bơm và thiết bị khỏi dòng chảy ngược. Hiệu quả của van phụ thuộc vào việc chọn đúng loại, đúng thông số và lắp đúng kỹ thuật.
