Van Thuỷ: Lựa Chọn Điều Khiển Tối Ưu Cho Hệ Thống Thủy Lực Công Nghiệp

Trong các dây chuyền sản xuất hiện đại và hệ thống máy móc hạng nặng, sự ổn định của hệ thống truyền động thủy lực là yếu tố then chốt quyết định năng suất. Bạn đã bao giờ đối mặt với tình huống máy ép thủy lực hoạt động giật cục, xi lanh không đạt đúng hành trình, hoặc áp suất dầu tăng bất thường gây hư hỏng thiết bị? Thực tế cho thấy, toàn bộ hiệu suất và độ an toàn của hệ thống đều phụ thuộc vào khả năng điều khiển chính xác của van nước thuỷ.

Chỉ một chiếc van nhỏ nhưng có thể quyết định toàn bộ khả năng vận hành, độ bền và mức tiêu thụ năng lượng của cả hệ thống. Bài viết này sẽ giúp bạn hiểu sâu về cấu tạo, nguyên lý và cách lựa chọn van nước thuỷ phù hợp để tối ưu hóa hiệu suất làm việc của máy móc.

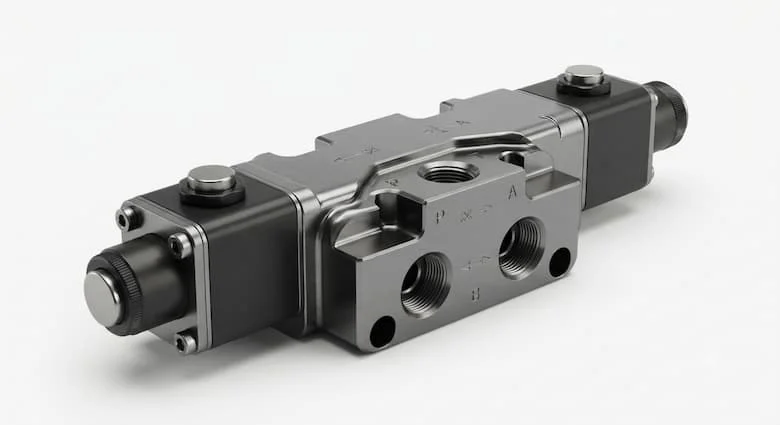

Van thuỷ là gì?

Van thuỷ (hay còn gọi là van nước thủy lực) là thiết bị cơ khí quan trọng dùng để điều khiển hướng, áp suất hoặc lưu lượng của dầu thủy lực trong hệ thống truyền động. Đây được xem là "bộ não" điều hướng, giúp dòng chất lỏng đi đúng nơi, với đúng áp lực và lưu lượng cần thiết để kích hoạt các cơ cấu chấp hành như xi lanh hoặc motor thủy lực.

Trên thị trường, thiết bị này còn được biết đến với nhiều tên gọi khác như Hydraulic Valve, van điều khiển thủy lực hay van dầu thủy lực. Vai trò chính của van nước thuỷ bao gồm:

• Điều khiển áp suất: Đảm bảo hệ thống vận hành trong giới hạn an toàn.

• Điều khiển lưu lượng: Kiểm soát tốc độ của các thiết bị chấp hành.

• Điều khiển hướng: Định hướng dòng dầu để thực hiện các chuyển động tiến/lùi, đóng/mở.

• Bảo vệ hệ thống: Ngăn ngừa quá tải và các sự cố nổ đường ống.

Việc tích hợp đúng loại van không chỉ nâng cao hiệu suất truyền động mà còn giúp kéo dài đáng kể tuổi thọ của bơm và các thiết bị liên quan.

Nguyên lý hoạt động của van nước thuỷ

Nguyên lý hoạt động của van nước thuỷ dựa trên việc thay đổi đường đi của dòng dầu thông qua sự dịch chuyển của các phần tử bên trong như con trượt (spool) hoặc đĩa van. Khi dầu áp lực từ bơm đi vào cổng chính (P) của van, nó sẽ gặp các rào cản hoặc đường dẫn đã được thiết kế sẵn. Bằng cách điều khiển con trượt bên trong (thông qua tín hiệu điện, cơ khí hoặc áp suất pilot), dòng dầu sẽ được hướng đến các cổng làm việc (A, B) để thực hiện công việc, hoặc xả về bể chứa (T).

Sự thay đổi trạng thái của hệ thống phụ thuộc hoàn toàn vào vị trí của con trượt. Chỉ cần một chuyển động nhỏ của con trượt cũng đủ để thay đổi hoàn toàn hướng dòng dầu, từ đó giúp xi lanh hoặc motor thay đổi tốc độ hoặc chiều chuyển động. Các yếu tố như áp suất cài đặt, lò xo hồi vị và áp suất điều khiển (pilot) là những nhân tố then chốt quyết định độ nhạy và sự chính xác của van khi thực hiện lệnh điều khiển.

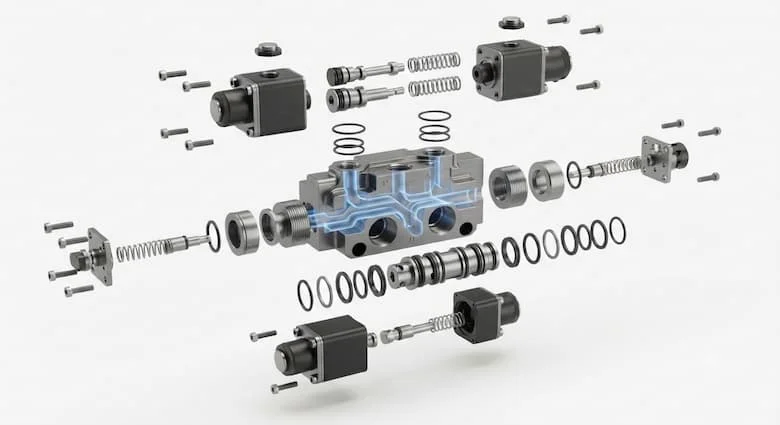

Cấu tạo của van nước thuỷ

Cấu tạo của một bộ van nước thuỷ thường bao gồm các thành phần cơ bản nhằm đảm bảo sự kín khít và linh hoạt:

• Thân van (Valve Body): Thường làm từ gang đúc hoặc thép rèn, chịu được áp suất làm việc rất cao.

• Con trượt (Spool): Thành phần quan trọng nhất, di chuyển bên trong lòng van để đóng mở các cửa dẫn dầu.

• Lò xo: Tạo lực hồi vị để đưa con trượt về trạng thái nghỉ khi không có tín hiệu điều khiển.

• Pilot: Cơ cấu điều khiển áp suất nhỏ để hỗ trợ vận hành các van có kích thước lớn.

• Các cổng kết nối (P, T, A, B): Các cửa vào, cửa về và cửa làm việc nối với thiết bị chấp hành.

• Coil điện từ (Solenoid): Chuyển đổi tín hiệu điện thành chuyển động cơ học (đối với van điện từ).

• Gioăng làm kín: Ngăn chặn dầu rò rỉ ra bên ngoài hoặc thông giữa các khoang áp suất.

Các loại van nước thuỷ phổ biến

Dựa vào chức năng, chúng ta có thể phân loại các dòng van nước thuỷ chính:

• Van điều hướng (Direction Control Valve): Dùng để đổi chiều dòng dầu, điều khiển xi lanh tiến/lùi.

• Van điều áp (Pressure Relief Valve): Có nhiệm vụ xả dầu về bể khi áp suất vượt quá ngưỡng cho phép, bảo vệ hệ thống khỏi nổ đường ống.

• Van tiết lưu (Flow Control Valve): Điều chỉnh lưu lượng dầu, từ đó điều khiển tốc độ di chuyển của xi lanh.

• Van một chiều (Check Valve): Cho phép dầu chỉ đi theo một hướng nhất định, ngăn ngừa dầu chảy ngược gây hỏng bơm.

• Van cân bằng (Counterbalance Valve): Giữ cho tải trọng không bị rơi tự do khi dừng hoạt động.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van nước thuỷ, bạn cần nắm rõ bảng thông số kỹ thuật để đảm bảo sự đồng bộ:

• Áp suất làm việc (Operating Pressure): Cần cao hơn áp suất tối đa của hệ thống.

• Lưu lượng (Flow Rate): Phải đảm bảo cung cấp đủ lượng dầu cho xi lanh hoạt động đúng tốc độ.

• Kích thước cổng (Port Size): Liên quan đến đường kính đường ống.

• Điện áp Coil (Solenoid Voltage): Tương thích với hệ thống tủ điện (12VDC, 24VDC, 220VAC).

• Tiêu chuẩn lắp đặt: ISO, CETOP giúp việc thay thế, lắp đặt trở nên thuận tiện.

Vì sao phải chọn đúng loại van nước thuỷ?

Chọn sai van nước thuỷ là nguyên nhân hàng đầu gây ra các hư hỏng hệ thống. Nếu chọn van có lưu lượng quá nhỏ, hệ thống sẽ bị mất áp, nóng dầu nhanh chóng do ma sát lớn. Nếu chọn van không chịu được áp suất, rò rỉ sẽ xảy ra, làm giảm tuổi thọ bơm và tiêu hao điện năng vô ích. Hơn nữa, việc chọn sai loại van điều hướng sẽ khiến xi lanh không di chuyển đúng chu trình, gây rung lắc mạnh, ảnh hưởng trực tiếp đến chất lượng sản phẩm đầu ra của máy móc công nghiệp.

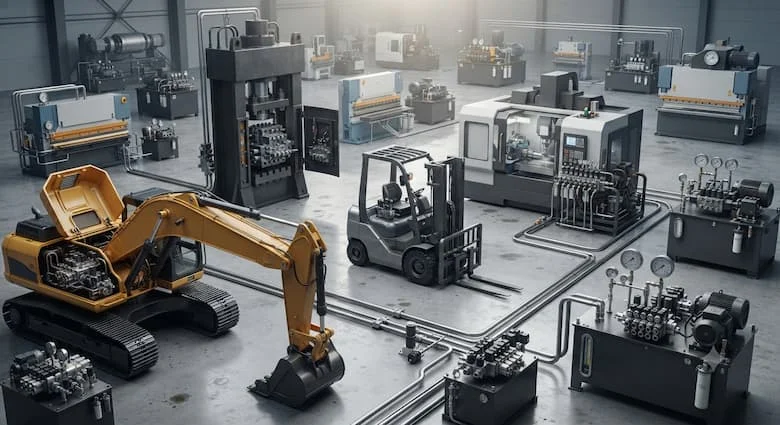

Ứng dụng thực tế

Van nước thuỷ đóng vai trò xương sống trong mọi máy móc hạng nặng:

• Máy công trình: Hệ thống thủy lực trên máy xúc, máy đào, xe nâng.

• Máy ép thủy lực: Điều khiển lực ép và hành trình khuôn.

• Máy CNC/Máy công nghiệp: Vận hành hệ thống kẹp phôi và bàn máy tự động.

• Nhà máy thép & xi măng: Điều khiển các hệ thống nâng hạ, đảo trộn tải trọng lớn.

Hướng dẫn lắp đặt và bảo dưỡng

1. Làm sạch hệ thống: Dầu bẩn là kẻ thù số 1. Luôn sử dụng lọc dầu trước khi dầu đi vào van.

2. Lắp đúng chiều: Kiểm tra các ký hiệu cổng P (Pressure), T (Tank), A-B trên thân van.

3. Kiểm tra rò rỉ: Chạy thử ở áp suất thấp trước khi tăng dần lên áp làm việc.

4. Bảo dưỡng định kỳ: Thay dầu đúng thời hạn và thay thế các gioăng làm kín nếu có dấu hiệu bị chai cứng, rò rỉ dầu.

Câu hỏi thường gặp (FAQ)

1.Van thuỷ dùng loại dầu nào?

Thông thường là dầu thủy lực chuyên dụng (ví dụ ISO VG 32, 46 hoặc 68).

2.Van thủy và van khí nén khác nhau thế nào?

Van nước thủy chịu áp suất lớn hơn nhiều và sử dụng dầu, trong khi van khí nén sử dụng khí nén.

3.Bao lâu nên bảo dưỡng van nước thuỷ?

Định kỳ 6-12 tháng, kiểm tra coil điện và các gioăng làm kín.

Kết luận

Việc am hiểu cấu tạo và vận hành đúng cách của van thuỷ giúp doanh nghiệp tối ưu hóa chi phí vận hành và bảo vệ hệ thống thủy lực khỏi các hư hỏng đắt đỏ. Đây là mắt xích quan trọng nhất trong truyền động cơ khí công nghiệp.
