T ren ngoài: Phụ kiện kết nối then chốt cho hệ thống đường ống chuyên nghiệp

Trong lĩnh vực kỹ thuật hạ tầng và công nghiệp, hệ thống đường ống được ví như hệ tuần hoàn của một cơ thể sống. Để hệ thống này hoạt động hiệu quả, đòi hỏi sự phối hợp nhịp nhàng giữa các thiết bị chủ chốt như máy bơm, van điều khiển và đặc biệt là hệ thống phụ kiện kết nối. Trong số đó, t ren ngoài (hay còn gọi là tê ren ngoài) nổi lên như một mắt xích không thể thay thế, đóng vai trò là "nút giao thông" giúp chia tách, chuyển hướng và kết nối dòng chảy một cách linh hoạt, chính xác.

Việc thấu hiểu tường tận về phụ kiện này không chỉ giúp người thợ kỹ thuật, kỹ sư hay chủ đầu tư đưa ra những quyết định mua sắm đúng đắn, mà còn là chìa khóa để xây dựng một hệ thống đường ống bền bỉ, tiết kiệm chi phí bảo trì và đảm bảo an toàn tuyệt đối. Hãy cùng đi sâu vào thế giới của tê ren ngoài để nắm bắt mọi khía cạnh chuyên môn từ cấu tạo, ứng dụng cho đến kinh nghiệm lắp đặt thực tế.

Vì sao t ren ngoài là phụ kiện quan trọng trong hệ thống đường ống?

Trong thực tế thi công, khi cần chia một đường ống chính thành nhiều nhánh nhỏ để cấp nước, dẫn khí nén, dầu hay hóa chất, việc lựa chọn đúng phụ kiện là yếu tố sống còn. Tại sao không chọn hàn? Tại sao không chọn các loại khớp nối khác? Câu trả lời nằm ở sự linh hoạt. Một hệ thống đường ống được lắp đặt bằng phương pháp kết nối ren, sử dụng tê ren ngoài, cho phép con người can thiệp vào hệ thống một cách chủ động: tháo lắp nhanh, thay thế thiết bị dễ dàng và mở rộng hệ thống mà không cần đến máy hàn cắt công kềnh.

Hãy hình dung một hệ thống khí nén trong nhà máy: khi nhu cầu sản xuất tăng lên, bạn cần thêm một nhánh cấp khí cho máy móc mới. Nếu sử dụng tê ren ngoài, bạn chỉ cần tháo khớp nối hiện tại, lắp đặt tê vào và kết nối nhánh mới trong vài phút. Sự tiện lợi này giúp giảm thiểu đáng kể thời gian dừng máy (downtime), vốn là một chi phí rất đắt đỏ trong sản xuất công nghiệp. Hơn nữa, độ kín khít của các đầu nối ren ngoài, khi được thi công đúng kỹ thuật, hoàn toàn có khả năng chịu được áp lực cao, đảm bảo lưu chất không bị rò rỉ, bảo vệ môi trường và tiết kiệm năng lượng.

T ren ngoài là gì?

Tê ren ngoài là phụ kiện đường ống có hình dáng chữ T, với ba nhánh kết nối được thiết kế ren ngoài (male thread) ở cả ba đầu. Đây là thiết bị chuyên dùng để phân chia dòng chảy từ một ống chính thành hai nhánh song song, hoặc ngược lại, gom dòng từ hai nhánh vào một ống chính.

Đặc điểm nhận biết:

• Hình dáng: Chữ T cân hoặc tê thu (nếu các đầu có kích thước khác nhau).

• Đầu ren: Ren được tiện phía bên ngoài thân phụ kiện.

• Chức năng: Chuyển hướng 90 độ và phân chia lưu lượng.

Có thể nói, tê ren ngoài chính là giải pháp "kết nối nhanh" cho những yêu cầu kỹ thuật đòi hỏi sự chính xác cao. Nó được sử dụng phổ biến trong các hệ thống cấp nước dân dụng, đường ống khí nén nhà máy, hệ thống phòng cháy chữa cháy (PCCC) và cả trong dây chuyền sản xuất thực phẩm, hóa chất nhờ tính đa dạng về vật liệu.

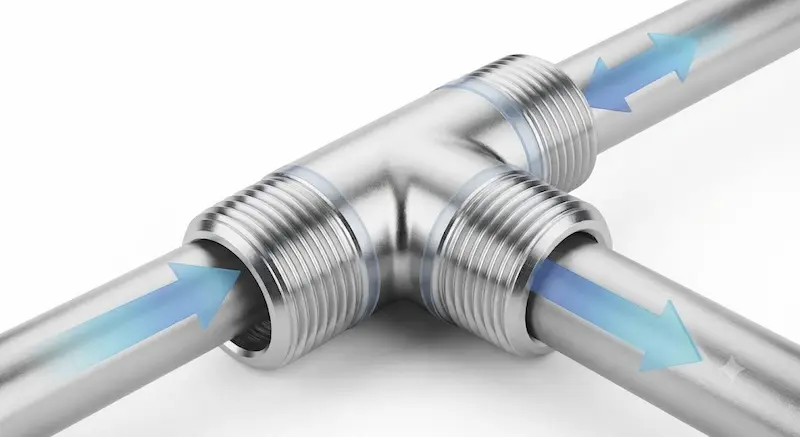

Cấu tạo và nguyên lý kết nối

Cấu tạo của một chiếc t ren ngoài nghe có vẻ đơn giản nhưng lại đòi hỏi quy trình gia công chính xác:

• Thân tê: Phần thân được đúc từ phôi kim loại đặc (inox, đồng, thép) hoặc nhựa kỹ thuật. Độ dày của thân tê quyết định khả năng chịu áp lực của phụ kiện.

• Ba đầu ren ngoài: Đây là phần quan trọng nhất, nơi tiếp xúc trực tiếp với khớp nối ren trong của thiết bị hoặc ống dẫn khác. Ren thường được gia công theo chuẩn ren hệ mét hoặc hệ inch (BSP, NPT).

• Bề mặt ren: Phần ren cần được đảm bảo độ sắc nét, bước ren chuẩn để khi xoáy vào không bị chờn ren.

Nguyên lý kết nối: Phụ kiện này hoạt động dựa trên cơ chế siết chặt ren cơ học. Khi bạn xoáy tê ren ngoài vào một khớp nối ren trong, vòng ren của tê và vòng ren của phụ kiện đối diện sẽ khớp khít vào nhau. Để đảm bảo độ kín (không rò rỉ lưu chất), một lớp vật liệu làm kín như băng tan (PTFE tape) hoặc keo dán ren chuyên dụng sẽ được quấn hoặc bôi vào bề mặt ren trước khi siết. Quá trình siết chặt tạo ra lực ép lớn, làm vật liệu làm kín điền đầy vào các khe hở siêu nhỏ giữa hai bề mặt ren, tạo thành một liên kết kín khít hoàn hảo.

Phân tích chuyên sâu về phân loại và thông số kỹ thuật

Phân loại theo vật liệu - "Chìa khóa" cho độ bền

Việc chọn vật liệu cho tê ren ngoài không thể tùy tiện mà phải dựa trên môi trường sử dụng:

1. Inox 304/316: Đây là lựa chọn cao cấp nhất. Inox 304 có khả năng chống gỉ sét tốt trong môi trường nước sạch, hơi ẩm. Inox 316 cao cấp hơn, chống chịu được hóa chất, môi trường nước biển, axit nhẹ.

2. Đồng: Thường dùng trong các hệ thống nước sinh hoạt, nước nóng gia đình vì tính an toàn, độ bền cao và tính thẩm mỹ.

3. Thép mạ kẽm: Phù hợp cho hệ thống PCCC, đường ống dẫn khí nén, chịu được áp lực cao với chi phí hợp lý.

4. Nhựa (PVC, PPR): Dành cho hệ thống nước lạnh, hóa chất nồng độ thấp. Ưu điểm là trọng lượng nhẹ, không bị ăn mòn hóa học.

Phân loại theo tiêu chuẩn ren

Đây là điểm thường gây nhầm lẫn nhất:

• BSP (British Standard Pipe): Phổ biến tại Việt Nam và nhiều quốc gia châu Á, ren có góc 55 độ.

• NPT (National Pipe Taper): Tiêu chuẩn Mỹ, ren có góc 60 độ, là dạng ren côn giúp tự làm kín tốt hơn.

• Lưu ý: Hai chuẩn này không thể lắp lẫn cho nhau. Nếu cố tình lắp, bạn sẽ làm hỏng ren của cả phụ kiện và đường ống.

Tại sao nên chọn đúng vật liệu tê ren ngoài?

Tại sao chúng ta phải đầu tư cho một phụ kiện có vẻ nhỏ bé như tê ren ngoài bằng inox thay vì dùng nhựa hay thép thường? Câu trả lời nằm ở "bài toán tổng chi phí sở hữu".

Khi bạn sử dụng một chiếc tê ren ngoài bằng vật liệu không phù hợp, chẳng hạn như dùng thép thường cho môi trường hóa chất, quá trình oxy hóa sẽ diễn ra cực nhanh. Chỉ sau vài tháng, lớp ren sẽ bị gỉ, dẫn đến rò rỉ. Khi đó, bạn sẽ phải tốn chi phí mua phụ kiện mới, chi phí thuê nhân công, và quan trọng nhất là chi phí dừng hoạt động của hệ thống để sửa chữa. Nếu đó là hệ thống PCCC, hậu quả còn nghiêm trọng hơn gấp bội vì nó đe dọa đến sự an toàn tính mạng. Ngược lại, khi chọn inox hoặc các vật liệu chuyên dụng, phụ kiện có thể đồng hành cùng hệ thống trong 10-20 năm mà không cần đụng đến, giúp tối ưu hóa giá trị đầu tư ban đầu.

So sánh tê ren ngoài với các loại phụ kiện khác

Việc phân biệt rõ ràng giữa các loại phụ kiện giúp bạn không bị "lạc lối" khi nhìn vào bản vẽ kỹ thuật:

Kết luận: Nếu bạn cần gắn tê ren ngoài vào một chiếc van bi có ren trong, đó là lựa chọn chuẩn xác. Nhưng nếu bạn muốn nối dài hai đầu ống lại với nhau, măng sông sẽ là phụ kiện thay thế phù hợp hơn.

Ưu điểm và hạn chế cần lưu ý

Ưu điểm vượt trội:

1. Lắp đặt thần tốc: Không cần máy móc chuyên dụng, chỉ cần cờ lê và băng tan.

2. Khả năng tái sử dụng: Khác với mối hàn (phải cắt bỏ), tê ren ngoài sau khi tháo ra vẫn có thể dùng lại cho các dự án khác nếu ren không bị hỏng.

3. Chi phí hợp lý: Giá thành phụ kiện ren thấp hơn nhiều so với các loại phụ kiện hàn hoặc bích (flange).

4. Sự đa dạng: Đáp ứng mọi nhu cầu từ đường ống nước tưới cây đến các đường ống dẫn hơi nóng áp lực lớn trong nhà máy.

Hạn chế cần khắc phục:

• Độ tin cậy phụ thuộc vào kỹ thuật: Nếu người thợ quấn băng tan quá ít hoặc siết không đủ lực, rò rỉ là điều khó tránh khỏi.

• Giới hạn áp suất: Ở các hệ thống có áp suất siêu cao (hàng trăm bar), người ta thường ưu tiên dùng kết nối bích hoặc hàn thay vì kết nối ren.

• Dễ bị "cháy" ren: Nếu siết quá tay (quá lực), phần ren có thể bị hỏng hoàn toàn.

Ứng dụng thực tế của t ren ngoài

Phụ kiện này xuất hiện khắp mọi nơi xung quanh chúng ta:

• Hệ thống dân dụng: Kết nối các nhánh nước nóng/lạnh trong phòng tắm, nhà bếp.

• Công nghiệp khí nén: Phân nhánh khí từ bình chứa đến các máy phun sơn, máy bắn vít, máy tự động hóa.

• PCCC: Phân nhánh cấp nước đến các họng nước chữa cháy, hệ thống sprinkler (đầu phun tự động).

• HVAC: Phân bổ nước lạnh cho các dàn FCU (Fan Coil Unit) trong tòa nhà cao tầng.

• Nhà máy thực phẩm/Hóa chất: Sử dụng tê inox 316 để đảm bảo không bị thôi nhiễm chất độc hại vào thành phẩm.

Mỗi lĩnh vực đòi hỏi một tiêu chuẩn khắt khe riêng, và sự góp mặt của tê ren ngoài đảm bảo tính logic và sự ổn định cho các dòng chảy này.

Khi nào nên sử dụng tê ren ngoài và những sai lầm thường gặp

Khi nào nên ưu tiên chọn tê ren ngoài?

• Hệ thống yêu cầu chia nhánh linh hoạt mà không dùng phương pháp hàn.

• Hệ thống có kích thước ống nhỏ (thường dưới DN100).

• Yêu cầu bảo trì, thay thế định kỳ các thiết bị đi kèm (van, đồng hồ áp suất).

• Các dự án đòi hỏi thời gian thi công nhanh để kịp tiến độ.

Các sai lầm "chết người" khi lựa chọn:

1. Nhầm lẫn giữa BSP và NPT: Đây là lỗi sơ đẳng nhưng gây thiệt hại rất nặng nề vì làm hỏng toàn bộ ren của thiết bị.

2. "Cố quá thành quá cố": Siết quá mạnh tay khiến tê ren ngoài bị nứt hoặc hỏng phần ren bên trong của thiết bị đối diện.

3. Tiết kiệm băng tan: Chỉ quấn vài vòng mỏng manh khiến hệ thống rò rỉ ngay khi vừa đưa vào vận hành.

4. Dùng tê nhựa cho đường hơi nóng: Nhựa sẽ bị biến dạng, làm bục đường ống ngay lập tức, rất nguy hiểm cho người vận hành.

Giải pháp: Luôn kiểm tra kỹ thông số chuẩn ren và sử dụng vật liệu phù hợp với điều kiện nhiệt độ/áp suất thực tế.

Hướng dẫn lắp đặt và bảo trì (Checklist kỹ thuật)

Để một hệ thống đường ống đạt chuẩn "chuyên gia", hãy thực hiện lắp đặt theo các bước sau:

Checklist lựa chọn:

 Lưu chất là gì? (Nước sạch, hóa chất, hơi nóng?)

 Áp suất cực đại của hệ thống?

 Nhiệt độ hoạt động là bao nhiêu?

 Chuẩn ren là NPT hay BSP?

 Độ dày thành tê có đáp ứng được áp suất hệ thống?

 Đã kiểm tra nguồn gốc/thương hiệu phụ kiện?

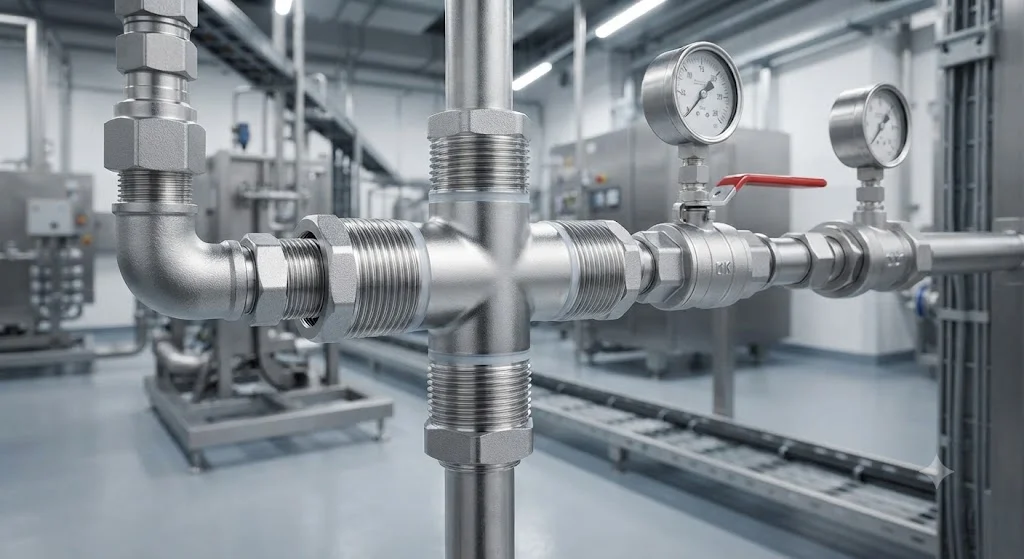

Hướng dẫn lắp đặt chuyên nghiệp:

1. Vệ sinh: Làm sạch bề mặt ren ngoài của tê và ren trong của khớp nối bằng khăn khô. Đảm bảo không còn vụn kim loại hay cát bụi.

2. Quấn băng tan: Quấn thuận theo chiều kim đồng hồ, độ dày từ 7-10 lớp tùy loại ren.

3. Căn chỉnh: Đặt tê vào vị trí, dùng tay xoáy nhẹ cho đến khi vào ren (tránh tình trạng bị lệch ren - cross threading).

4. Siết lực: Dùng cờ lê siết chặt tay. Nếu là tê inox, hãy dùng thêm lớp bảo vệ (như giẻ mỏng) để tránh xước thân tê.

5. Chạy thử: Mở lưu chất từ từ, kiểm tra rò rỉ. Nếu có rò rỉ, hãy tháo ra và quấn lại băng tan, không nên cố siết thêm quá mức.

FAQ: Những câu hỏi thường gặp

T ren ngoài khác gì t ren trong?

 Khác nhau cơ bản ở đầu kết nối: Tê ren ngoài có ren đực (lồi), T ren trong có ren cái (lõm). Tùy vào việc bạn kết nối với thiết bị nào mà chọn tê phù hợp.

BSP và NPT có lắp chung được không?

 Không bao giờ. Chúng có bước ren và góc ren khác nhau. Việc cố lắp chung sẽ dẫn đến hỏng ren và rò rỉ không thể khắc phục.

Nên chọn inox 304 hay 316?

 Nếu hệ thống bình thường, 304 là đủ. Nếu dùng cho hóa chất hoặc môi trường cực kỳ ăn mòn, hãy đầu tư 316 để tiết kiệm chi phí bảo trì sau này.

Tê ren ngoài có tái sử dụng được không?

 Có, miễn là phần ren không bị móp méo hoặc nứt vỡ trong quá trình tháo lắp trước đó.

Kết luận

Việc ứng dụng t ren ngoài trong hệ thống đường ống không chỉ đơn thuần là việc lắp ghép các bộ phận, mà đó là cả một nghệ thuật của sự chính xác và lựa chọn thông thái. Một phụ kiện tuy nhỏ nhưng lại đóng vai trò là "chốt chặn" an toàn, đảm bảo mọi dòng chảy đều đi đúng hướng, đúng áp lực và không một giọt lưu chất nào bị thất thoát.
