Van tiết lưu cân bằng trong: Giải pháp tối ưu cho hệ thống HVAC và Chiller

Trong các công trình hiện đại, không hiếm gặp tình huống một hệ thống Chiller dù mới vận hành nhưng lại xảy ra hiện tượng "chênh lệch nhiệt độ" khó hiểu: các FCU (Fan Coil Unit) gần máy lạnh luôn hoạt động mạnh, trong khi các FCU ở xa lại không đủ lạnh. Sau nhiều lần kiểm tra, nguyên nhân gốc rễ thường không nằm ở công suất máy, mà đến từ việc lưu lượng nước không được phân phối đồng đều.

Khi lưu lượng nước không được kiểm soát chặt chẽ, hệ thống sẽ đối mặt với tình trạng lưu lượng không đồng đều, gây tiêu hao điện năng vô ích, máy bơm phải hoạt động quá tải và hiệu suất điều hòa trở nên cực kỳ bất ổn. Chính vì vậy, van tiết lưu cân bằng trong đã trở thành thiết bị "cứu cánh", giúp giải quyết triệt để bài toán phân phối lưu lượng, đảm bảo sự vận hành ổn định và tiết kiệm cho hệ thống đường ống công nghiệp.

Vì sao hệ thống HVAC cần van tiết lưu cân bằng trong?

Trong thiết kế hệ thống HVAC, nước thường có xu hướng chảy theo con đường có ít trở lực nhất. Điều này dẫn đến việc các nhánh gần nguồn cấp (máy bơm) nhận được quá nhiều lưu lượng, trong khi các nhánh xa nguồn lại bị "đói" nước. Nếu không có van tiết lưu cân bằng trong, hệ thống sẽ mất cân bằng thủy lực trầm trọng.

Hệ quả trực tiếp là lãng phí năng lượng do bơm phải vận hành ở công suất cao để bù đắp áp suất cho các nhánh xa, trong khi hiệu quả làm lạnh lại không đạt yêu cầu ở nhiều khu vực. Ngoài ra, việc lưu lượng dư thừa ở các nhánh gần có thể gây ra tiếng ồn, rung lắc đường ống và làm giảm tuổi thọ của thiết bị. Van tiết lưu cân bằng trong được thiết kế để điều chỉnh tiết diện dòng chảy, tạo ra trở lực cần thiết để phân phối lưu lượng đồng đều đến mọi thiết bị cuối, đảm bảo toàn bộ hệ thống vận hành theo đúng tính toán thiết kế.

Van tiết lưu cân bằng trong là gì?

Van tiết lưu cân bằng trong (thường được gọi là Balancing Valve) là thiết bị chuyên dụng được thiết kế để điều chỉnh và kiểm soát lưu lượng chất lỏng trong đường ống. Bằng cách thay đổi tiết diện dòng chảy thông qua cơ cấu điều khiển tích hợp bên trong thân van, nó cho phép kỹ thuật viên thiết lập mức lưu lượng chính xác cho từng nhánh cụ thể.

Vai trò cốt lõi của thiết bị này là tạo ra tổn thất áp suất có kiểm soát, từ đó "cân bằng" thủy lực cho toàn bộ hệ thống. Trong các hệ thống HVAC hay Chiller, việc sử dụng van cân bằng không chỉ là giải pháp kỹ thuật, mà còn là yếu tố tiên quyết để tối ưu hóa hiệu suất năng lượng và đảm bảo sự tiện nghi tối đa cho người sử dụng cuối.

Cấu tạo của van tiết lưu cân bằng trong

Để vận hành chính xác, cấu tạo của van tiết lưu cân bằng bao gồm các bộ phận chính sau:

• Thân van: Thường làm bằng đồng, gang hoặc inox, có khả năng chịu áp suất và nhiệt độ cao.

• Đĩa van (Plug/Disc): Bộ phận trực tiếp thay đổi tiết diện dòng chảy để điều tiết lưu lượng.

• Ty van (Stem): Kết nối giữa tay chỉnh và đĩa van, giúp truyền lực điều khiển.

• Tay chỉnh (Handwheel): Cho phép người vận hành điều chỉnh độ mở của van một cách chính xác.

• Bộ hiển thị lưu lượng (Digital/Scale Indicator): Hiển thị vị trí mở hiện tại, giúp việc cài đặt trở nên dễ dàng.

• Cổng đo áp suất (Pressure Test Ports): Cho phép gắn thiết bị đo để xác định chênh áp qua van, từ đó tính toán lưu lượng thực tế.

• Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ trong suốt quá trình vận hành.

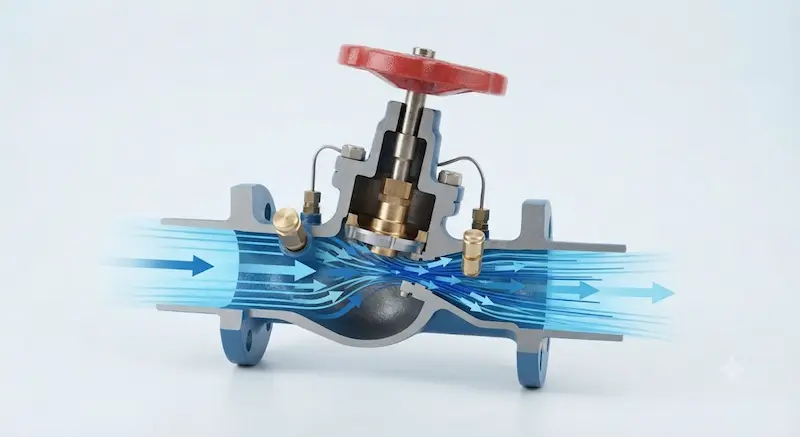

Nguyên lý hoạt động

Nguyên lý hoạt động của van tiết lưu cân bằng dựa trên việc điều chỉnh tổn thất áp suất cục bộ. Khi dòng nước đi vào van, đĩa van sẽ đóng vai trò như một vật cản được thiết lập sẵn.

1. Tạo trở lực: Van tạo ra một tổn thất áp suất nhất định dựa trên độ mở của đĩa van.

2. Điều chỉnh tiết diện: Thông qua tay chỉnh, người dùng thay đổi khoảng cách giữa đĩa van và đế van.

3. Quan hệ chênh áp - lưu lượng: Dựa trên định luật Bernoulli, khi tiết diện thay đổi, tốc độ dòng chảy thay đổi, kéo theo sự thay đổi của chênh áp.

4. Cân bằng: Kỹ thuật viên sẽ đo chênh áp giữa hai đầu van để xác định lưu lượng thực tế, sau đó điều chỉnh tay chỉnh về vị trí tối ưu để đạt được lưu lượng thiết kế.

Phân loại van tiết lưu cân bằng

Việc phân loại giúp bạn lựa chọn đúng thiết bị cho hệ thống:

• Theo cơ chế: Van cân bằng tĩnh (Manual Balancing Valve) và Van cân bằng động (Pressure Independent Control Valve - PICV).

• Theo kết nối: Kết nối ren (thường cho DN nhỏ) hoặc kết nối mặt bích (cho đường ống kích thước lớn).

• Theo vật liệu: Đồng (phù hợp hệ thống nhỏ, dân dụng), Gang hoặc Inox (cho hệ thống công nghiệp, hóa chất).

• Theo ứng dụng: Chiller, AHU, FCU, hay các hệ thống cấp nước nóng tuần hoàn.

Thông số kỹ thuật quan trọng

Khi lựa chọn van tiết lưu cân bằng, bạn cần lưu ý các thông số sau:

• Kích thước (DN15–DN300): Phải khớp với kích thước đường ống.

• Áp suất (PN16, PN25): Đảm bảo van chịu được áp suất vận hành tối đa.

• Hệ số lưu lượng (Cv/Kv): Thông số quan trọng nhất để tính toán lưu lượng đi qua van tại một mức chênh áp nhất định.

• Nhiệt độ làm việc: Phải phù hợp với môi chất (nước lạnh, nước nóng, glycol).

• Kiểu kết nối: Ren hoặc mặt bích theo tiêu chuẩn ANSI, DIN hoặc JIS.

Van tiết lưu cân bằng hoạt động như thế nào để cân bằng lưu lượng?

Để hiểu vì sao "chỉ siết van một chút nhưng lưu lượng thay đổi nhiều", chúng ta cần nhìn vào đường đặc tính lưu lượng của van. Van được thiết kế với đặc tính tuyến tính hoặc Equal Percentage (phần trăm bằng nhau).

Trong thực tế, khi van ở gần vị trí đóng, một sự thay đổi nhỏ của góc mở sẽ dẫn đến sự thay đổi đáng kể về trở lực (tổn thất áp suất). Điều này cho phép tinh chỉnh lưu lượng vô cùng chính xác. Khi điểm làm việc của van nằm trên đường đặc tính tối ưu, nó sẽ tự động "triệt tiêu" phần áp suất dư thừa ở các nhánh gần, đẩy lưu lượng nước về phía các nhánh xa hơn, từ đó đạt được trạng thái cân bằng thủy lực toàn hệ thống.

So sánh van tiết lưu cân bằng trong và van cân bằng ngoài

Ưu điểm và hạn chế

Ưu điểm:

• Cân bằng lưu lượng cực kỳ chính xác.

• Giảm thiểu lãng phí điện năng máy bơm.

• Triệt tiêu tiếng ồn và hiện tượng rung đường ống.

• Kéo dài tuổi thọ cho các thiết bị điều hòa không khí.

Nhược điểm:

• Chi phí đầu tư ban đầu cao hơn các loại van thông thường.

• Đòi hỏi trình độ kỹ thuật khi lắp đặt và cân chỉnh.

Ứng dụng thực tế

Van tiết lưu cân bằng là "trái tim" của các hệ thống:

• Chiller và AHU: Đảm bảo lưu lượng nước giải nhiệt/làm lạnh chuẩn thiết kế.

• FCU: Cấp lưu lượng chính xác cho từng phòng trong khách sạn, bệnh viện.

• Data Center: Duy trì lưu lượng ổn định để làm mát các phòng server nhạy cảm.

• Nhà máy công nghiệp: Kiểm soát lưu lượng trong các dây chuyền sản xuất sử dụng nước tuần hoàn.

Khi nào nên sử dụng van tiết lưu cân bằng?

Bạn cần sử dụng thiết bị này khi hệ thống có:

1. Nhiều nhánh rẽ phức tạp.

2. Chênh lệch áp suất giữa điểm đầu và cuối quá lớn.

3. Khoảng cách đường ống dài, gây sụt áp không đồng đều.

4. Yêu cầu khắt khe về tối ưu hóa điện năng.

Những sai lầm thường gặp

• Chọn sai kích cỡ: Chọn van quá lớn so với lưu lượng cần thiết khiến van không thể điều chỉnh hiệu quả.

• Không cân chỉnh: Lắp đặt xong nhưng không sử dụng thiết bị đo để hiệu chỉnh theo thông số tính toán.

• Lắp ngược chiều: Làm mất tác dụng của cơ cấu đo và điều tiết bên trong van.

• Mở hết cỡ: Khiến van trở nên vô dụng, không có tính năng cân bằng.

Cách khắc phục: Luôn tuân thủ tài liệu kỹ thuật của nhà sản xuất và sử dụng thiết bị đo lưu lượng chuyên dụng (Balancing Instrument) sau khi lắp đặt.

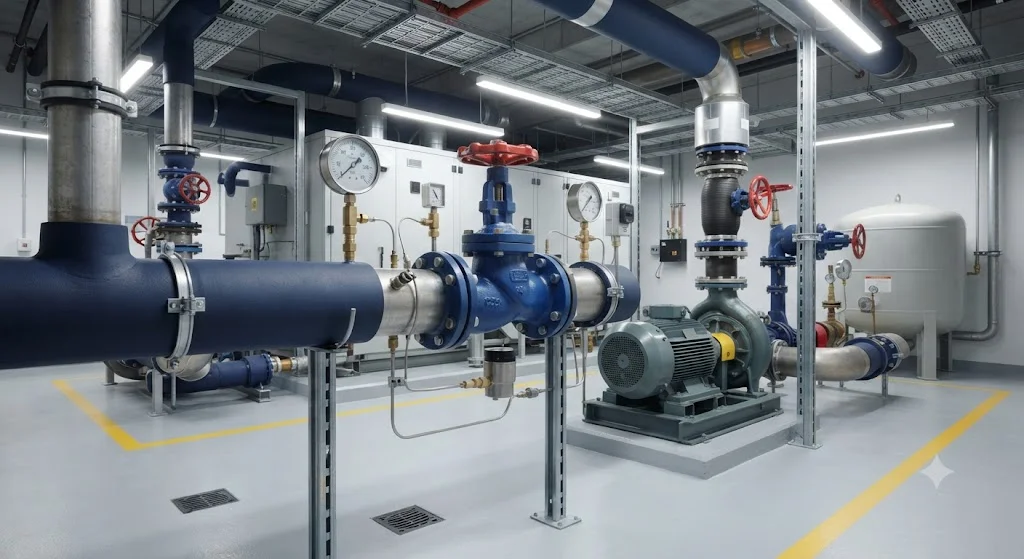

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

 Xác định đúng lưu lượng (Flow rate) yêu cầu.  Kiểm tra dải áp suất vận hành (PN).  Chọn vật liệu tương thích với môi chất.  Đảm bảo kiểu kết nối phù hợp với tiêu chuẩn đường ống.

Hướng dẫn lắp đặt:

1. Kiểm tra hướng dòng chảy: Quan sát mũi tên trên thân van.

2. Lắp đặt: Đảm bảo vị trí thuận tiện cho việc điều chỉnh và đo áp suất.

3. Xả khí: Đảm bảo không còn khí trong hệ thống trước khi vận hành.

4. Hiệu chỉnh: Sử dụng máy đo chuyên dụng để set lưu lượng đúng thiết kế.

5. Khóa vị trí: Cố định tay chỉnh để tránh bị thay đổi ngoài ý muốn.

FAQ: Câu hỏi thường gặp

Van tiết lưu cân bằng trong có phải van giảm áp không?

 Không. Van này điều chỉnh lưu lượng, còn van giảm áp điều chỉnh áp suất đầu ra cố định.

Có dùng cho nước nóng được không?

 Có, miễn là chọn vật liệu và gioăng làm kín chịu được nhiệt độ đó.

Bao lâu cần cân chỉnh lại?

 Nên kiểm tra định kỳ 1-2 năm/lần hoặc sau khi bảo trì hệ thống.

Nên chọn vật liệu đồng hay gang?

 Đồng dùng cho ống nhỏ, ren; gang dùng cho ống lớn, mặt bích.

Kết luận

Việc ứng dụng van tiết lưu cân bằng trong không chỉ giải quyết các vấn đề vận hành thường gặp mà còn là chìa khóa để tối ưu hóa hiệu suất năng lượng dài hạn cho hệ thống HVAC. Bằng cách chọn đúng thiết bị, lắp đặt đúng kỹ thuật và thực hiện cân chỉnh chuẩn xác, bạn hoàn toàn có thể kiểm soát hoàn hảo lưu lượng, giúp hệ thống vận hành bền bỉ và tiết kiệm tối đa chi phí.
