Hướng dẫn chi tiết về van 4 2 khí nén: Giải pháp điều khiển hoàn hảo cho hệ thống tự động hóa

Trong các hệ thống điều khiển khí nén hiện đại, việc điều hướng dòng khí chính xác là yếu tố sống còn quyết định hiệu suất của xi lanh và toàn bộ dây chuyền sản xuất. Một sai số nhỏ trong lưu lượng hay hướng khí cũng có thể làm gián đoạn cả một quy trình vận hành. Van 4 2 khí nén nổi lên như một giải pháp điều khiển ưu việt, được các kỹ sư tin dùng nhờ khả năng chuyển đổi hướng dòng khí nhanh chóng, ổn định và cực kỳ linh hoạt.

Việc hiểu rõ vai trò của các dòng van đảo chiều là bước đầu tiên để tối ưu hóa hệ thống khí nén. Van 4/2 không chỉ đơn thuần là thiết bị đóng ngắt, nó là "trái tim" điều khiển các cơ cấu chấp hành, đảm bảo máy móc hoạt động đúng quy trình. Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích toàn diện về cấu tạo, nguyên lý, ứng dụng thực tế và những tiêu chí vàng để lựa chọn van 4/2 khí nén sao cho đạt hiệu suất cao nhất.

Vì sao van 4/2 khí nén là thiết bị quan trọng trong hệ thống tự động hóa?

Sự vận hành của các loại máy ép, máy đóng gói hay robot công nghiệp đều phụ thuộc vào sự phối hợp nhịp nhàng của hệ thống xi lanh khí nén. Van 4/2 khí nén đóng vai trò là cầu nối trung gian, tiếp nhận tín hiệu điều khiển từ bộ xử lý (như PLC) và chuyển đổi thành hành động cơ học bằng cách cấp khí đúng vào các khoang xi lanh.

Nếu không có một thiết bị điều hướng ổn định như van 4/2, hệ thống sẽ thường xuyên gặp lỗi như xi lanh không hồi về, kẹt hành trình hoặc phản hồi chậm trễ. Việc chọn đúng thiết bị không chỉ đảm bảo độ chính xác cho từng chuyển động mà còn giúp kéo dài tuổi thọ cho các thiết bị chấp hành, đồng thời tiết kiệm đáng kể lượng khí nén bị thất thoát do rò rỉ hoặc cấp khí không đúng cách.

Kiến thức nền: Van 4/2 khí nén là gì?

Van 4 2 khí nén là loại van đảo chiều thông dụng trong các hệ thống tự động hóa. Ký hiệu "4/2" phản ánh chính xác cấu trúc kỹ thuật của nó:

• Số 4: Chỉ số lượng cổng kết nối (bao gồm 1 cổng cấp khí P, 2 cổng làm việc A & B, và 1 cổng xả R).

• Số 2: Chỉ số vị trí làm việc (trạng thái đóng/mở hoặc đảo chiều).

Định nghĩa ngắn gọn: Van 4/2 khí nén là van đảo chiều có 4 cổng kết nối và 2 vị trí làm việc, được dùng để điều khiển hướng dòng khí nén đến xi lanh tác động kép hoặc các cơ cấu chấp hành trong hệ thống máy móc tự động.

Thiết bị này có chức năng chính là điều khiển dòng khí đi vào một cửa và thoát ra từ một cửa khác, cho phép xi lanh chuyển động theo hai chiều (ra và vào) một cách nhịp nhàng. Đây là linh kiện không thể thiếu trong các sơ đồ mạch điều khiển khí nén cơ bản đến phức tạp.

Cấu tạo và nguyên lý hoạt động

Để vận hành ổn định, cấu tạo của van 4 2 khí nén được thiết kế dựa trên các bộ phận cơ khí chính xác cao:

• Thân van: Thường đúc từ hợp kim nhôm, chống ăn mòn và chịu áp lực tốt.

• Con trượt (Spool): Bộ phận quan trọng nhất di chuyển bên trong lòng van, quyết định cửa nào được cấp khí và cửa nào được xả khí.

• Lò xo hồi: Giúp van trở về vị trí ban đầu ngay khi tín hiệu điều khiển bị ngắt.

• Cuộn coil (đối với van điện từ): Chuyển đổi điện năng thành lực từ để kéo/đẩy con trượt.

• Các cổng (P, A, B, R): Cổng P cấp khí áp suất cao, cổng A & B nối với xi lanh, cổng R là đường xả khí ra môi trường.

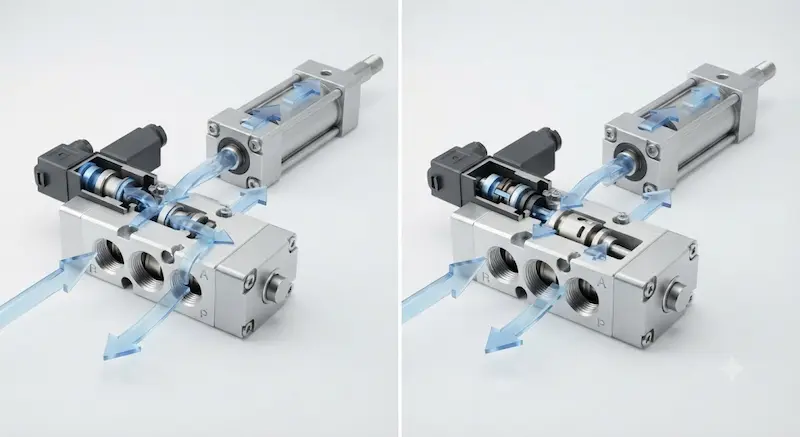

Nguyên lý vận hành:

• Trạng thái 1: Khi chưa có tín hiệu, lò xo giữ con trượt ở vị trí ban đầu, khí từ P được dẫn đến cổng A, cổng B thông với đường xả R.

• Trạng thái 2: Khi có tín hiệu (điện hoặc cơ), con trượt bị đẩy sang phía đối diện. Lúc này, đường khí từ P được chuyển sang cổng B, và cổng A thông với cổng xả R. Sự thay đổi trạng thái này khiến xi lanh đổi chiều chuyển động ngay lập tức.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Phân loại van 4/2 khí nén

Việc phân loại giúp bạn chọn đúng thiết bị cho từng môi trường làm việc:

• Theo phương thức điều khiển:

  • Van điện từ: Tốc độ phản hồi cực nhanh, tích hợp hoàn hảo với PLC.

  • Van cơ/tay gạt: Sử dụng ở những nơi không có nguồn điện, thao tác thủ công dễ dàng.

  • Van điều khiển bằng khí: Dùng trong môi trường chống cháy nổ, nơi điện áp không an toàn.

• Theo vật liệu: Nhôm (phổ biến nhất), đồng (dùng cho môi trường đặc biệt), hoặc inox (cho nhà máy thực phẩm, dược phẩm).

• Theo kiểu lắp: Lắp ren trực tiếp trên ống, lắp đế (sub-base) hoặc lắp dàn (manifold) để tiết kiệm không gian.

Thông số kỹ thuật cần nắm vững

• Áp suất làm việc: Thường từ 0.15 đến 0.8 MPa. Vượt mức này van sẽ hở hoặc hỏng seal.

• Kích thước cổng: Phổ biến nhất là G1/8, G1/4, G3/8 cho hệ thống dân dụng và nhỏ gọn.

• Điện áp coil: 24VDC là tiêu chuẩn vàng trong tự động hóa, ngoài ra còn có 220VAC, 12VDC.

• Lưu lượng khí (Cv): Quyết định tốc độ của xi lanh. Van càng lớn thì xi lanh chuyển động càng nhanh.

• Nhiệt độ & Chuẩn IP: Nếu làm việc trong môi trường ngoài trời, hãy chọn van có IP65/67 để bảo vệ cuộn điện từ.

So sánh van 4 2 khí nén và van 5/2 khí nén

Đây là sự nhầm lẫn thường gặp nhất đối với người mới bắt đầu. Hãy xem bảng so sánh dưới đây:

Kết luận: Nếu xi lanh của bạn không yêu cầu kiểm soát lưu lượng xả riêng biệt, van 4/2 là lựa chọn tối ưu về chi phí. Nếu cần sự linh hoạt trong điều chỉnh tốc độ hồi của xi lanh, van 5/2 sẽ là lựa chọn phù hợp hơn.

Ứng dụng thực tế và những sai lầm cần tránh

Van 4/2 khí nén hiện diện trong hầu hết các dây chuyền sản xuất:

• Máy đóng gói: Điều khiển các cánh tay kẹp sản phẩm.

• Dây chuyền tự động: Phân loại sản phẩm thông qua các piston đẩy.

• Robot công nghiệp: Điều khiển các khớp nối khí nén.

• Nhà máy thực phẩm: Sử dụng van inox để đảm bảo vệ sinh.

Sai lầm thường gặp khi sử dụng:

• Đấu sai cổng: Cổng P bắt buộc phải nối với đường khí cấp. Đấu ngược sẽ làm van không hoạt động hoặc hỏng seal.

• Bỏ qua bộ lọc khí (FRL): Khí bẩn chứa hơi nước và tạp chất sẽ làm xước lòng van, gây rò rỉ nhanh chóng.

• Chọn sai điện áp coil: Dùng coil 220V cho hệ thống 24V sẽ làm cháy ngay lập tức.

• Không lắp giảm âm tại cổng xả R: Gây tiếng ồn lớn và bụi bẩn từ môi trường có thể ngược vào van.

Hướng dẫn lựa chọn và lắp đặt chuẩn kỹ thuật

Checklist lựa chọn van 4 2 khí nén

1. Xác định tải trọng xi lanh: Để chọn lưu lượng (Cv) phù hợp.

2. Điện áp điều khiển: Kiểm tra tủ điện PLC của bạn đang dùng 24VDC hay 220VAC.

3. Kích thước cổng ren: Phải phù hợp với đường kính ống dẫn khí đang dùng.

4. Điều kiện môi trường: Chọn IP cao nếu làm việc ở nơi ẩm ướt hoặc có nhiều bụi.

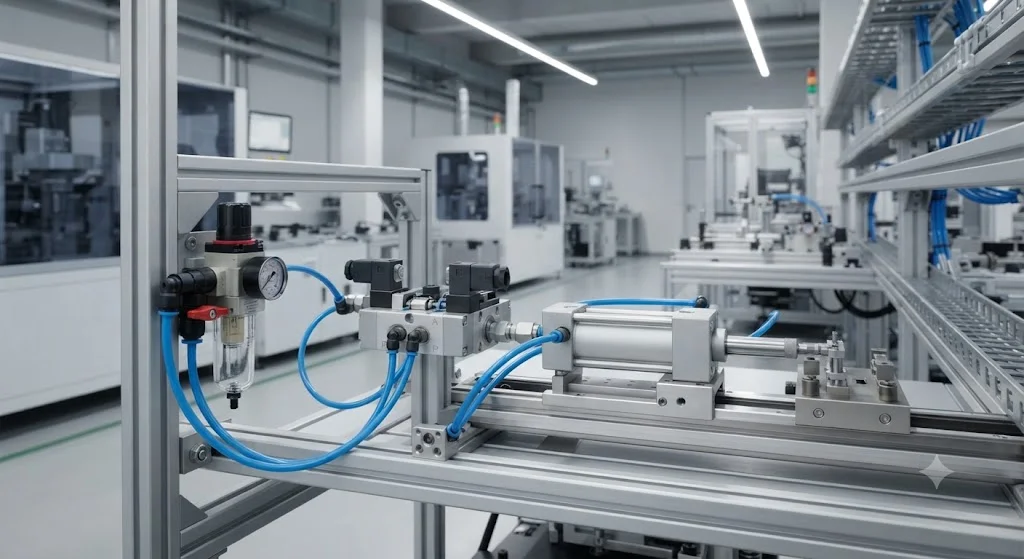

Quy trình lắp đặt chuẩn

1. Xác định các cổng: Đọc ký hiệu đúc trên thân van (P, A, B, R).

2. Lắp đặt hệ thống ống: Sử dụng băng tan (băng keo non) để đảm bảo kín ren.

3. Kết nối điện: Đảm bảo dây cắm coil chắc chắn, có gioăng chống nước.

4. Chạy thử: Mở nguồn khí áp suất thấp trước, sau đó kích hoạt coil để nghe tiếng "tạch" chuyển trạng thái của van. Nếu có tiếng xì rò rỉ, hãy kiểm tra lại kết nối.

Những lưu ý quan trọng để kéo dài tuổi thọ van

• Chất lượng khí: Luôn luôn lắp bộ lọc khí (FRL) trước van. Khí sạch là yếu tố quan trọng nhất để van 4/2 bền bỉ.

• Không vượt áp: Tuyệt đối không để áp suất vượt ngưỡng cho phép ghi trong catalogue.

• Bảo trì định kỳ: Kiểm tra coil điện 6 tháng một lần. Nếu van hoạt động trong môi trường dầu mỡ, cần vệ sinh lòng van định kỳ để tránh kẹt con trượt.

• Thay thế linh kiện: Khi thấy van phản hồi chậm hoặc không đóng kín, đừng cố gắng sửa chữa các phần bị mòn, hãy thay thế bộ seal hoặc toàn bộ thân van để đảm bảo tính ổn định của dây chuyền.

FAQ: Câu hỏi thường gặp

Van 4 2 khí nén là gì?

Đây là loại van đảo chiều dùng 4 cổng để dẫn khí nén vào và ra khỏi xi lanh, thực hiện 2 vị trí đóng/mở để thay đổi hướng chuyển động của xi lanh.

Van 4/2 khác gì van 5/2?

Sự khác biệt lớn nhất là van 5/2 có 2 cổng xả riêng biệt, giúp bạn kiểm soát tốc độ xi lanh (khi xả) độc lập cho hai chiều chuyển động, trong khi van 4/2 có chung một cổng xả.

Van 4/2 dùng cho xi lanh nào?

Dùng tốt nhất cho các loại xi lanh tác động kép (Double Acting Cylinder).

Có thể dùng van 4/2 cho khí nén áp suất cao không?

Không nên. Mỗi loại van được thiết kế cho một dải áp suất nhất định. Sử dụng vượt ngưỡng sẽ gây nứt thân van hoặc nổ seal.

Bao lâu nên bảo dưỡng van khí nén?

Thông thường là 6-12 tháng tùy vào cường độ hoạt động và chất lượng khí nén đầu vào.

Kết luận

Việc lựa chọn và sử dụng đúng van 4 2 khí nén không chỉ giúp hệ thống tự động hóa vận hành trơn tru mà còn giảm thiểu tối đa các rủi ro hư hỏng, từ đó nâng cao hiệu suất sản xuất và tiết kiệm chi phí vận hành đáng kể. Một hệ thống khí nén bền bỉ luôn bắt đầu từ việc lựa chọn những linh kiện nhỏ nhất nhưng quan trọng nhất như van đảo chiều.

Nếu bạn đang tìm kiếm các giải pháp điều khiển cho dây chuyền tự động, hãy ưu tiên các dòng van có thông số lưu lượng phù hợp, chất liệu bền bỉ và đến từ các thương hiệu uy tín để đảm bảo sự ổn định dài hạn. Việc chọn đúng ngay từ đầu chính là chìa khóa để hệ thống của bạn luôn dẫn đầu về hiệu suất.
