Hướng Dẫn Toàn Diện Về van hơi là gì: Khái Niệm, Phân Loại Và Bí Quyết Chọn Đúng Loại Van

Van hơi là gì và tại sao cần chọn đúng loại van?

Trong quá trình vận hành các dây chuyền sản xuất công nghiệp, việc kiểm soát dòng năng lượng nhiệt là yếu tố cốt lõi quyết định sự ổn định của toàn hệ thống. Một hệ thống sử dụng hơi nóng luôn đòi hỏi các thiết bị chuyên dụng để thực hiện các nhiệm vụ:

• Đóng và mở đường ống dẫn hơi.

• Điều chỉnh lưu lượng nhiệt phù hợp.

• Ngăn chặn dòng chảy ngược nguy hiểm.

• Cô lập các thiết bị khi cần bảo trì, sửa chữa định kỳ.

• Điều phối dòng hơi đến các thiết bị gia nhiệt.

Tuy nhiên, "van hơi là gì" không đơn thuần là tên gọi của một thiết bị đơn lẻ. Đây là cách gọi chung cho mọi loại van cơ khí được thiết kế hoặc lựa chọn kỹ càng để làm việc với môi chất hơi trong điều kiện nhiệt độ và áp suất cao. Do đặc tính khắc nghiệt của hơi nước, việc lựa chọn phụ kiện không thể chỉ dựa vào kích thước đường ống cảm tính. Thay vào đó, kỹ sư phải xem xét đồng thời chủng loại van, vật liệu chế tạo, giới hạn nhiệt độ, cấp áp suất, kiểu kết nối và đặc tính kỹ thuật của toàn bộ hệ thống để tránh những rủi ro bục vỡ, rò rỉ tốn kém.

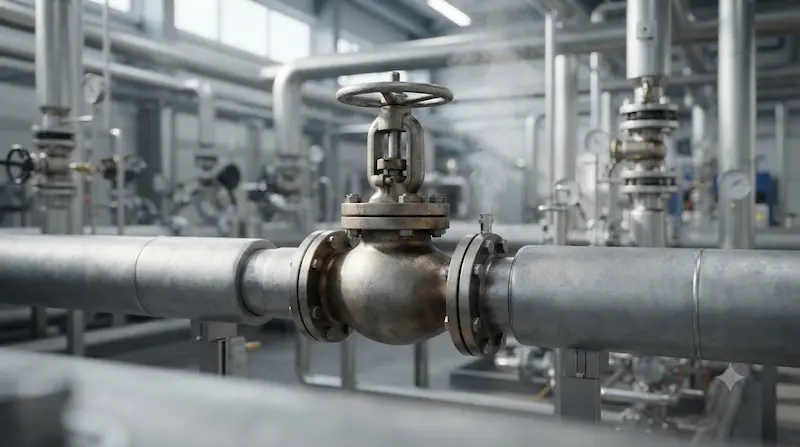

Van hơi là gì?

Khái niệm "van hơi là gì" thể hiện rõ đặc thù về môi chất và ứng dụng, không phải là một cơ cấu van duy nhất. Mỗi dòng sản phẩm sở hữu nguyên lý và ưu điểm riêng, đòi hỏi phải đáp ứng chính xác điều kiện nhiệt độ và áp suất của hệ thống hơi. Một nguyên tắc tối quan trọng là không phải bất kỳ loại van nào lắp trên đường ống nước thông thường cũng có thể chuyển đổi sang sử dụng an toàn cho hệ thống hơi nóng.

Nguyên lý hoạt động của van hơi

Bản chất của các dòng van này là việc người vận hành hoặc bộ truyền động tác động lên cơ cấu điều khiển - bộ phận đóng/mở bên trong thay đổi vị trí - tiết diện dòng chảy thay đổi - dòng hơi được đóng, mở hoặc điều tiết theo ý muốn.

Tùy vào mục đích sử dụng, van được chia thành các cơ chế chính:

• Van đóng/mở: Trạng thái mở hoàn toàn cho hơi đi qua hoặc đóng kín hoàn toàn để cắt dòng.

• Van điều tiết: Không chỉ đóng/mở đơn thuần mà còn cho phép tinh chỉnh lưu lượng dòng chảy.

• Van một chiều: Tự động cho hơi đi theo một hướng duy nhất và hạn chế tuyệt đối tình trạng chảy ngược.

Việc nắm rõ nguyên lý giúp bạn chọn đúng cơ cấu phù hợp: cần cô lập đường ống thì ưu tiên van đóng/mở, cần tinh chỉnh dòng thì chọn, còn chống chảy ngược thì bắt buộc phải dùng van một chiều.

Các loại van hơi phổ biến hiện nay

1. Van cầu hơi

Thiết kế chuyên dụng có khả năng đóng/mở và điều tiết cực tốt trong các ứng dụng hơi nóng. Thân van thường có dạng bầu hoặc chữ ngã giúp dòng chảy đổi hướng mượt mà, chịu được áp lực và nhiệt độ cao, có nhiều lựa chọn về vật liệu và kiểu kết nối.

2. Van cổng hơi

Đóng vai trò chủ đạo trong việc đóng/mở hoàn toàn đường ống. Khi mở hoàn toàn, đĩa van rút hẳn lên trên giúp dòng hơi đi qua mà không bị cản trở. Tuy nhiên, tuyệt đối không nên xem van cổng là lựa chọn mặc định cho việc điều tiết lưu lượng liên tục.

3. Van bi hơi

Cơ cấu đóng/mở nhanh bằng viên bi khoét lỗ xuyên tâm, kết cấu nhỏ gọn, thao tác nhẹ nhàng. Loại van này phù hợp với các hệ thống cần ngắt dòng nhanh chóng khi model sản phẩm được nhà sản xuất định mức dùng riêng cho hơi.

4. Van bướm hơi

Trọng lượng tương đối nhẹ, tối ưu không gian và chi phí cho các đường ống có kích thước lớn. Dù vậy, việc ứng dụng cho hơi nóng đòi hỏi phần đệm làm kín phải chịu nhiệt cực tốt.

5. Van một chiều hơi

Tự động ngăn chặn hiện tượng dòng hơi chảy ngược về nồi hơi khi hệ thống ngừng hoạt động, bao gồm các biến thể phổ biến như van một chiều lá lật (swing check) hoặc van một chiều nâng (lift check).

6. Van điện từ hơi

Đóng mở tự động dựa vào tín hiệu điện, giải pháp hoàn hảo cho các dây chuyền tự động hóa đòi hỏi phản ứng nhanh.

Thông số van hơi cần biết trước khi lựa chọn

Tại sao không được chọn van chỉ dựa vào thông số DN?

Hai chiếc van đều có kích thước DN50 nhưng hoàn toàn có thể khác biệt về cấp áp suất PN, vật liệu chế tạo, khả năng chịu nhiệt hoặc mục đích sử dụng. Do đó, DN chỉ phản ánh kích thước danh nghĩa chứ không thể hiện đầy đủ năng lực làm việc của thiết bị.

Van hơi khác van nước như thế nào?

Hơi nước sở hữu năng lượng nhiệt lớn, áp suất cao và có hiện tượng ngưng tụ thành nước lỏng nếu mất nhiệt. Do đó, việc sử dụng nhầm lẫn van nước cho hệ thống hơi sẽ làm hỏng gioăng lập tức và gây nguy hiểm lớn.

Van hơi nên chọn vật liệu gì?

• Gang: Phổ biến trong các hệ thống công nghiệp tiêu chuẩn, giá thành kinh tế nhưng cần kiểm soát chặt chẽ giới hạn nhiệt độ và áp suất tối đa.

• Thép đúc (Steel): Lựa chọn hàng đầu cho các hệ thống hơi công nghiệp có nhiệt độ và áp suất cao, độ bền cơ học vượt trội.

• Inox (Stainless Steel): Khả năng chống ăn mòn tuyệt vời, thích hợp cho các nhà máy hóa chất, thực phẩm yêu cầu tiêu chuẩn sạch khắt khe.

• Đồng thau: Thường gặp ở các hệ thống hơi quy mô nhỏ, áp lực trung bình.

Không có một loại vật liệu nào là "tốt nhất cho mọi hệ thống". Việc lựa chọn bắt buộc phải căn cứ vào sự kết hợp giữa áp suất, nhiệt độ, đặc tính môi chất và tiêu chuẩn thiết kế nhà máy.

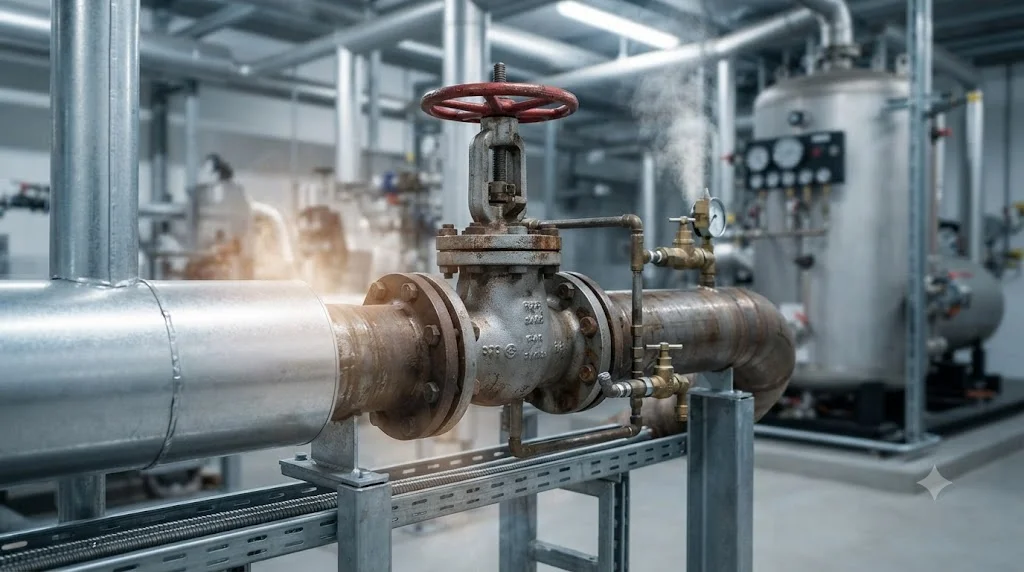

Ứng dụng thực tế

Van hơi được sử dụng ở đâu?

• Hệ thống nồi hơi (Boiler): Kiểm soát, cô lập và phân phối dòng hơi từ lò hơi chính đến các phân xưởng sản xuất.

• Hệ thống gia nhiệt & trao đổi nhiệt: Điều tiết hơi nóng cung cấp cho các thiết bị sấy, thiết bị hấp, nồi nấu công nghiệp.

• Các nhà máy sản xuất công nghiệp: Ứng dụng rộng rãi trong ngành dệt nhuộm, chế biến giấy, thực phẩm, hóa chất và dược phẩm.

Khi thiết kế, kỹ sư cần tuân thủ logic: đóng/mở dùng van cổng hoặc van bi, điều tiết dòng dùng.

Những sai lầm thường gặp khi chọn van hơi

1. Nghĩ rằng "van hơi" chỉ có một loại duy nhất: Dẫn đến việc chọn sai cơ cấu van cho mục đích điều tiết hoặc đóng mở.

2. Chỉ chọn theo kích thước đường ống (DN): Bỏ qua thông số áp suất và nhiệt độ làm việc thực tế.

3. Sử dụng van nước cho hệ thống hơi: Lỗi nghiêm trọng gây rò rỉ và mất an toàn lao động.

4. Dùng van cổng để điều tiết lưu lượng liên tục: Làm mòn đĩa van và gây rò rỉ lưu chất.

5. Không kiểm tra nhiệt độ quá nhiệt của hơi: Gây biến dạng các bộ phận bên trong van.

6. Bỏ qua tiêu chuẩn kết nối: Kích thước khớp nối ren hoặc mặt bích không đồng bộ với đường ống sẵn có.

Cách chọn van hơi phù hợp cho hệ thống

• Bước 1: Xác định rõ môi chất (hơi bão hòa hay hơi quá nhiệt).

• Bước 2: Xác định chính xác áp suất làm việc và áp suất thiết kế tối đa.

• Bước 3: Đo lường dải nhiệt độ vận hành thực tế.

• Bước 4: Xác định rõ chức năng của van (đóng/mở, điều tiết, chống chảy ngược hay tự động hóa).

• Bước 5: Lựa chọn kích thước danh nghĩa DN phù hợp với lưu lượng.

• Bước 6: Chọn vật liệu thân van và gioăng làm kín tương thích.

• Bước 7: Kiểm tra kiểu kết nối đường ống (ren, mặt bích, hàn).

• Bước 8: Đối chiếu thông số chi tiết qua catalogue chính thức của nhà sản xuất trước khi đặt mua.

Lưu ý khi lắp đặt và vận hành van hơi

• Tiến hành thổi sạch cặn bẩn, mạt hàn trong đường ống trước khi tiến hành lắp đặt van.

• Lắp đặt van đúng chiều mũi tên hướng dòng chảy được đúc nổi trên thân van.

• Đảm bảo hệ thống có các thiết bị tách nước ngưng (bẫy hơi) hoạt động tốt để hạn chế hiện tượng va đập thủy lực do nước ngưng gây phá hủy thiết bị.

• Định kỳ kiểm tra tình trạng làm kín của gioăng và bảo dưỡng trục van theo đúng khuyến cáo kỹ thuật.

FAQ – Câu hỏi thường gặp

Van hơi là gì?

Van hơi là thiết bị dùng để đóng, mở, điều tiết hoặc kiểm soát dòng hơi trong hệ thống đường ống. Tùy mục đích, van hơi có thể là van cầu, van cổng, van bi, van bướm, van một chiều hoặc van chuyên dụng khác.

Van hơi gồm những loại nào?

Các chủng loại phổ biến bao gồm van cầu hơi, van cổng hơi, van bi hơi, van bướm hơi, van một chiều hơi và van điện từ hơi.

Van nước có dùng cho hơi được không?

Không nên mặc định sử dụng. Bạn chỉ được phép dùng khi nhà sản xuất xác nhận model đó chuyên dụng cho hơi và đáp ứng đủ giới hạn nhiệt độ, áp suất của hệ thống.

Chọn van hơi cần quan tâm thông số nào?

Các thông số cốt lõi cần quan tâm gồm: kích thước DN, cấp áp suất PN, nhiệt độ vận hành, vật liệu chế tạo, kiểu kết nối, môi chất, chức năng và phương thức vận hành.

Loại van hơi nào tốt nhất?

Không có một loại van tốt nhất cho mọi hệ thống. Sự lựa chọn hoàn hảo phụ thuộc vào chức năng cần thực hiện, mức nhiệt độ, áp suất, lưu lượng và điều kiện lắp đặt thực tế của nhà máy.

Kết luận

Hiểu rõ van hơi là gì cùng các thông số kỹ thuật đi kèm là chìa khóa vàng giúp hệ thống đường ống công nghiệp vận hành an toàn, bền bỉ và hiệu quả. Có rất nhiều loại van khác nhau phục vụ cho từng mục đích riêng biệt như đóng mở, điều tiết hay chống chảy ngược. Việc lựa chọn thiết bị bắt buộc phải dựa trên sự đồng bộ hoàn toàn giữa chức năng, kích thước DN, áp suất, nhiệt độ, vật liệu và kiểu kết nối.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van hơi là gì
