Đồng hồ nước quay như thế nào? Nguyên lý hoạt động và cách đọc chuẩn chuyên gia

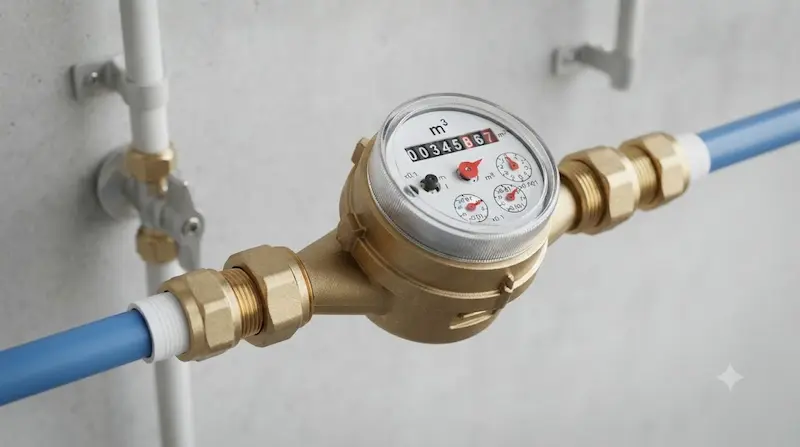

Tại sao đồng hồ nước lại quay khi bạn mở vòi?

Khoảnh khắc bạn vặn mở vòi nước , một chuyển động nhỏ bé nhưng quen thuộc lập tức diễn ra: chiếc bánh xe răng cưa hoặc kim chỉ thị trên mặt đồng hồ bắt đầu quay đều. Khi bạn đóng toàn bộ vòi lại, guồng quay ấy lập tức dừng hẳn hoặc chậm dần rồi đứng yên.

Bản chất của hiện tượng này vô cùng logic: dòng chảy của nước khi đi qua thân đồng hồ sẽ tác động một lực cơ học trực tiếp lên cơ cấu đo lường bên trong. Đối với dòng đồng hồ nước cơ học phổ biến hiện nay, lực đẩy từ dòng nước làm cánh quạt chuyển động, sau đó truyền toàn bộ năng lượng quay này qua hệ thống bánh răng để đẩy bộ đếm số tiến lên, ghi nhận chính xác tổng thể tích nước đã chảy qua.

Kiến thức nền: Đồng hồ nước quay như thế nào?

Đồng hồ nước quay như thế nào là dựa trên chuyển động của dòng nước qua buồng đo. Khi nước chảy, lực của dòng nước làm cơ cấu đo quay; chuyển động này được truyền qua hệ thống bánh răng đến bộ đếm, từ đó hiển thị tổng lượng nước đã đi qua đồng hồ, thường tính bằng m³.

Bộ phận nào thực sự quay?

Bên trong lớp vỏ kim loại hoặc nhựa cứng của một chiếc đồng hồ cơ, không phải toàn bộ các chi tiết đều vận hành. Quá trình chuyển động chỉ tập trung ở các bộ phận cốt lõi sau:

• Cánh quạt hoặc cơ cấu đo: Nằm ngay tâm buồng đo, trực tiếp chịu áp lực và vận tốc dòng chảy để khởi tạo chuyển động.

• Trục truyền động: Cầu nối chịu trách nhiệm đưa lực quay từ buồng nước bên dưới lên mặt hiển thị phía trên.

• Hệ thống bánh răng: Khớp nối tỷ lệ giúp điều chỉnh tốc độ quay phù hợp với từng đơn vị đo lường quy chuẩn.

• Kim chỉ thị và bánh xe nhỏ: Các chi tiết nằm lộ thiên trên mặt đồng hồ giúp người dùng nhận biết dòng chảy nhỏ hoặc đo lường phần lẻ của lít nước.

Lưu ý quan trọng: Mặt kính bảo vệ hay khung vỏ bên ngoài hoàn toàn đứng yên. Chỉ những bộ phận thuộc cơ cấu đo lường và hiển thị lưu lượng mới thực hiện chuyển động tịnh tiến hoặc quay vòng.

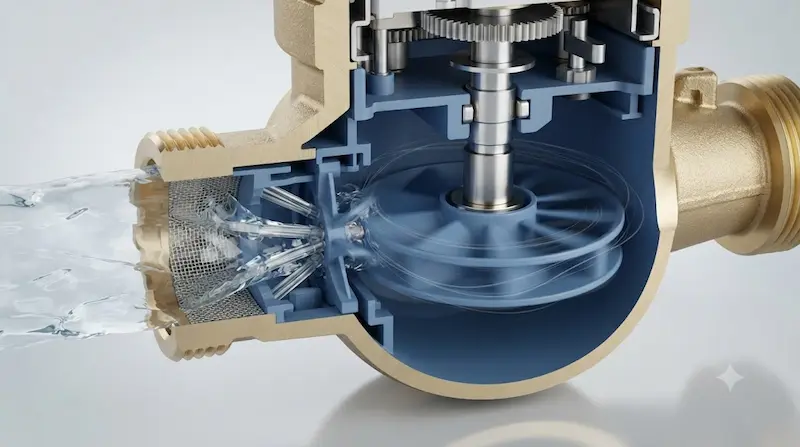

Nguyên lý hoạt động của đồng hồ nước quay như thế nào

Bước 1 – Nước đi vào đồng hồ

Dòng nước từ hệ thống ống dẫn cấp vào cửa vào (inlet) của đồng hồ, tập trung áp lực trước khi được ép đi qua buồng đo chính.

Bước 2 – Dòng nước làm cơ cấu đo chuyển động

Tùy thuộc vào thiết kế kỹ thuật, đồng hồ có thể ứng dụng các dạng cơ cấu khác nhau như cánh quạt, piston, turbine hoặc buồng đo thể tích chuyên dụng. Đối với các dòng đồng hồ nước sinh hoạt dân dụng, cấu trúc đo vận tốc sử dụng cánh quạt hoặc turbine là phổ biến nhất nhờ độ nhạy cao với dòng chảy nhỏ.

Bước 3 – Chuyển động được truyền đến bộ đếm

Trục quay nhận lực từ cánh quạt sẽ liên tục xoay, khớp với hệ thống bánh răng cơ học được tính toán tỷ lệ chính xác tuyệt đối để chuyển đổi vòng quay thành chỉ số thể tích.

Bước 4 – Bộ đếm chuyển thành chỉ số

Bộ đếm tích lũy toàn bộ dữ liệu dòng chảy đã đi qua và quy đổi trực tiếp thành các thông số dễ đọc trên mặt kính: từ mét khối ($m^3$ ), lít cho đến các chữ số thập phân chi tiết tùy theo thiết kế của từng model sản phẩm.

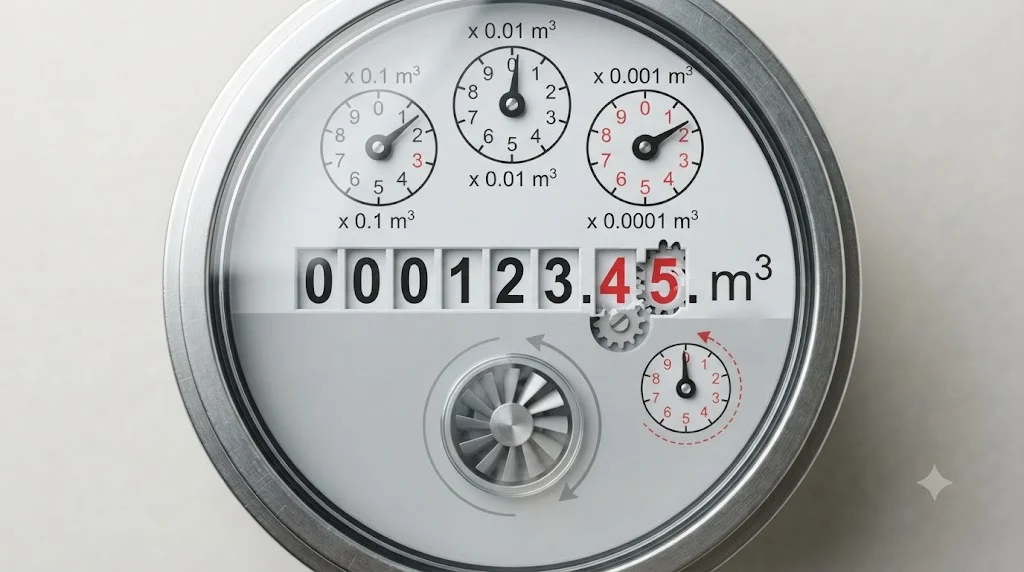

Phân tích chuyên sâu: Ý nghĩa các bộ phận trên mặt đồng hồ nước quay như thế nào

Dãy số m³

Đây là bộ phận quan trọng nhất để xác định tổng số nước gia đình đã sử dụng trong kỳ. Dãy số này thường được đặt ở khung chính với các chữ số màu đen và đỏ.

Các mặt số nhỏ (mặt số phụ)

Bên cạnh dãy số chính, mặt đồng hồ thường có các ô tròn nhỏ hiển thị các thông số lẻ. Chúng biểu thị cho phần trăm của mét khối, lít hoặc các đơn vị đo lường nhỏ hơn. Lưu ý rằng cách chia độ và đơn vị trên các mặt số phụ này không đồng nhất giữa các hãng, vì vậy bạn nên tra cứu ký hiệu in trực tiếp trên mặt kính để đọc chính xác.

Bánh xe chỉ thị lưu lượng nhỏ

Thường có hình ngôi sao, bánh răng hoặc hình quạt nhỏ nằm ở góc mặt số. Bộ phận này cực kỳ nhạy bén, giúp bạn quan sát ngay cả khi dòng nước chảy với lưu lượng cực nhỏ, đồng thời đóng vai trò là công cụ kiểm tra rò rỉ sơ bộ hiệu quả nhất.

Kim chỉ thị

Tùy vào thiết kế của nhà sản xuất, kim chỉ thị có thể đóng vai trò đo phần lẻ của thể tích hoặc hiển thị trạng thái hoạt động của dòng chảy áp lực thấp.

Một vòng quay của đồng hồ nước tương ứng bao nhiêu lít?

Một sai lầm phổ biến của nhiều người là áp dụng chung một công thức quy đổi số vòng quay ra số lít cho mọi loại đồng hồ trên thị trường. Trên thực tế, hoàn toàn không có một con số cố định nào áp dụng chung cho tất cả các thiết bị.

• Sự khác biệt về cấu tạo: Mỗi model, thương hiệu hoặc kích thước ống dẫn (DN15, DN20...) lại sở hữu tỷ lệ truyền động và thiết kế buồng đo riêng biệt.

• Quy chuẩn nhà sản xuất: Ký hiệu in trên mặt đồng hồ mới là căn cứ duy nhất quyết định tỷ lệ quy đổi chính xác.

Cách xác định lượng nước tương ứng

1. Quan sát kỹ các thông số kỹ thuật in trực tiếp trên mặt đồng hồ.

2. Xác định rõ ý nghĩa ký hiệu của từng mặt số phụ (ví dụ: 0.1 m^3 hay 1 lít cho một vòng quay).

3. Tra cứu tài liệu kỹ thuật (datasheet) của nhà sản xuất nếu cần độ chính xác tuyệt đối.

4. Tuyệt đối không tự suy luận số vòng quay nếu chưa nắm rõ thông số tỷ lệ truyền động của model đó.

Ví dụ minh họa

Nếu một dòng đồng hồ dân dụng được nhà sản xuất quy định rõ ràng rằng 1 vòng quay của bánh xe nhỏ tương ứng với 1 lít nước, thì khi bánh xe đó quay trọn vẹn 10 vòng, lượng nước đã tiêu thụ qua hệ thống chính xác là 10 lít. Đây chỉ là ví dụ giả định để dễ hình dung, không phải quy chuẩn chung cho mọi thiết bị trên thị trường.

Đồng hồ nước cơ và đồng hồ nước điện tử quay có giống nhau không?

Tại sao đồng hồ điện tử có thể không quay?

Các dòng đồng hồ nước điện tử hiện đại thường ứng dụng công nghệ cảm biến từ trường hoặc cảm biến siêu âm (Ultrasonic) để đo vận tốc dòng chảy mà không cần cản trở dòng nước bằng cơ cấu cánh quạt cơ học. Do đó, thiết bị này có thể hoạt động cực kỳ chính xác ngay cả khi không hề có bất kỳ bánh xe hay kim chỉ thị cơ học nào chuyển động trên bề mặt.

Ứng dụng thực tế: Khi nào cần quan sát đồng hồ nước quay?

Việc theo dõi chuyển động của đồng hồ nước mang lại giá trị thiết thực trong 4 trường hợp chính sau:

1. Kiểm tra lưu lượng đang sử dụng thực tế: Quan sát trực tiếp bộ phận chỉ thị khi các thiết bị như máy giặt cấp nước, vòi hoa sen hay máy bơm hoạt động để đánh giá mức độ ổn định của nguồn nước.

2. Phát hiện rò rỉ ngầm (Leakage Detection): Đóng toàn bộ các thiết bị sử dụng nước trong nhà và quan sát mặt đồng hồ. Nếu bộ phận chỉ thị nhỏ vẫn liên tục chuyển động, hệ thống đang gặp vấn đề rò rỉ nghiêm trọng.

3. Kiểm tra tình trạng hoạt động của thiết bị: Cho một lượng nước xác định đi qua rồi đối chiếu trực tiếp với sự thay đổi của chỉ số để đảm bảo đồng hồ không bị kẹt số hay sai số quá mức cho phép.

4. Theo dõi và quản lý mức tiêu thụ định kỳ: Ghi chép chỉ số nước theo ngày hoặc theo tuần giúp gia đình chủ động kiểm soát chi phí sinh hoạt, tránh tình trạng hóa đơn tiền nước tăng vọt bất thường.

Vì sao đồng hồ nước vẫn quay khi không sử dụng nước?

Hiện tượng đồng hồ nước quay liên tục dù tất cả các vòi nước trong nhà đã được khóa chặt là dấu hiệu cảnh báo không thể xem nhẹ. Nếu bỏ qua, gia đình bạn không chỉ đối mặt với hóa đơn tiền nước tăng cao phi lý mà còn có nguy cơ làm sụt lún nền móng hoặc ẩm mốc kết cấu công trình do nước rò rỉ lâu ngày.

Các nguyên nhân phổ biến bao gồm:

• Hệ thống đường ống bị rò rỉ ngầm: Các vị trí khuất như đường ống âm tường, mối nối bị hở, van khóa cấp nước xuống cấp hoặc két nước bồn cầu bị rỉ nước liên tục xuống bồn chứa.

• Thiết bị sử dụng lượng nước cực nhỏ: Một số thiết bị lọc nước tự động sục rửa hoặc van phao cơ bị kẹt nhẹ, tiêu thụ lượng nước rỉ rả không đủ lớn để tạo tiếng động nhưng đủ làm đồng hồ nhích quay.

• Áp suất hoặc dòng chảy dao động trong đường ống: Sự thay đổi áp lực đột ngột từ mạng lưới cấp nước chung có thể gây ra hiện tượng búa nước hoặc dao động dòng chảy, khiến cơ cấu đo nhích nhẹ tạm thời.

• Vấn đề kỹ thuật của đồng hồ: Trong một số trường hợp hiếm gặp, trục quay bị mòn hoặc lắp đặt ngược chiều dòng chảy có thể gây ra hiện tượng quay ảo. Tuy nhiên, không nên vội kết luận thiết bị bị hỏng trước khi kiểm tra kỹ toàn bộ hệ thống đường ống thực tế.

Hướng dẫn: Cách kiểm tra đồng hồ nước có quay bất thường hay không

Quy trình 5 bước chuyên gia giúp bạn chẩn đoán nhanh chóng tình trạng hệ thống nước tại nhà:

• Bước 1 – Đóng toàn bộ vòi nước: Đảm bảo toàn bộ các van vòi bên trong và ngoài nhà đều ở trạng thái khóa chặt tuyệt đối.

• Bước 2 – Tắt các thiết bị có liên quan: Ngắt hoàn toàn nguồn nước cấp cho máy giặt, máy lọc nước RO, bình nóng lạnh, bồn cầu và máy bơm tăng áp.

• Bước 3 – Quan sát bánh xe/kim chỉ thị nhỏ: Tập trung theo dõi chuyển động của bộ phận chỉ thị dòng chảy nhỏ trong khoảng thời gian từ 10 đến 15 phút.

• Bước 4 – Ghi lại các chỉ số chính xác: Ghi chú lại con số đầu và cuối để đối chiếu.

• Bước 5 – Cô lập từng khu vực đường ống: Khóa lần lượt các van nhánh để thu hẹp phạm vi tìm kiếm vị trí gây rò rỉ hoặc tiêu thụ nước ngầm.

Checklist đọc và kiểm tra đồng hồ nước nhanh

• Xác định rõ ràng đơn vị đo lường mét khối ($m^3$ ).

• Phân biệt chính xác phần số nguyên và phần số thập phân.

• Kiểm tra kỹ các ký hiệu trên mặt số phụ.

• Theo dõi sát sao trạng thái của bánh xe chỉ thị nhỏ.

• Ghi chép chỉ số đầu và cuối chu kỳ kiểm tra.

• Đóng toàn bộ thiết bị khi tiến hành test rò rỉ.

• Kiểm tra kỹ bồn cầu và các đầu vòi nước cấp.

• Kiểm tra hệ thống đường ống âm tường nếu chỉ số vẫn tiếp tục tăng.

• Đối chiếu tài liệu kỹ thuật (datasheet) khi cần xác định chính xác tỷ lệ vòng quay.

FAQ – Câu hỏi thường gặp về đồng hồ nước

Đồng hồ nước quay như thế nào?

Dòng nước chảy qua buồng đo tạo ra lực tác động làm cánh quạt hoặc cơ cấu đo bên trong chuyển động. Chuyển động này được truyền qua hệ thống bánh răng lên bộ đếm số, từ đó ghi nhận chính xác tổng thể tích nước đã đi qua thiết bị.

Tại sao mở vòi nước thì đồng hồ quay nhanh hơn?

Khi lưu lượng nước sử dụng tăng lên, vận tốc dòng chảy tác động vào cánh quạt lớn hơn, khiến cơ cấu đo quay nhanh hơn. Tốc độ quay phản ánh lưu lượng tức thời tại thời điểm đó, trong khi bộ số tổng ghi nhận toàn bộ thể tích nước tiêu thụ.

Không dùng nước nhưng đồng hồ vẫn quay có sao không?

Hiện tượng này cho thấy hệ thống có thể đang bị rò rỉ nước ngầm hoặc vẫn còn thiết bị tiêu thụ nước âm thầm (như bồn cầu rỉ nước, van phao kẹt). Bạn cần kiểm tra ngay lập tức để tránh lãng phí tài nguyên và chi phí tiền nước tăng cao.

Hiểu cách đồng hồ nước quay để kiểm soát lượng nước tiêu thụ

Việc nắm vững nguyên lý đồng hồ nước quay như thế nào mang lại cho bạn sự chủ động hoàn toàn trong việc quản lý nguồn tài nguyên nước và chi phí sinh hoạt gia đình. Đồng hồ nước cơ vận hành dựa trên sức nước tác động lên cơ cấu cánh quạt truyền động đến bộ đếm, kết hợp cùng các bánh xe nhỏ giúp người dùng dễ dàng quan sát lưu lượng tức thời cũng như phát hiện sớm các sự cố rò rỉ. Tuyệt đối không nên đánh giá sai lệch tốc độ quay thành số lít thực tế nếu chưa hiểu rõ thông số kỹ thuật của thiết bị.
