Van đồng 1 2 (DN15): Hướng Dẫn Lựa Chọn và Ứng Dụng Chuẩn Chuyên Gia

Khi lắp đặt hệ thống cấp nước dân dụng, máy bơm, đường ống khí hoặc các thiết bị công nghiệp nhỏ, việc nhận được yêu cầu tìm mua van đồng 1/2 là điều vô cùng phổ biến.

Tuy nhiên, con số “1/2” thực chất chỉ phản ánh kích thước danh nghĩa của kết nối và vẫn chưa đủ để bạn đưa ra quyết định mua hàng chính xác. Trên thị trường hiện nay, hai sản phẩm có cùng kích thước van đồng 1/2 nhưng lại khác biệt về chủng loại, kiểu ren, áp suất hay vật liệu cấu tạo hoàn toàn có thể phục vụ những mục đích vận hành trái ngược nhau.

Việc lựa chọn sai thông số kỹ thuật không chỉ gây lãng phí chi phí thay thế mà còn tiềm ẩn rủi ro rò rỉ, sập áp hoặc gián đoạn toàn bộ hệ thống. Do đó, trước khi quyết định đầu tư, bạn cần nắm vững các tiêu chuẩn cốt lõi về quy cách DN, loại van, tiêu chuẩn ren, môi chất, cũng như giới hạn áp suất và nhiệt độ làm việc.

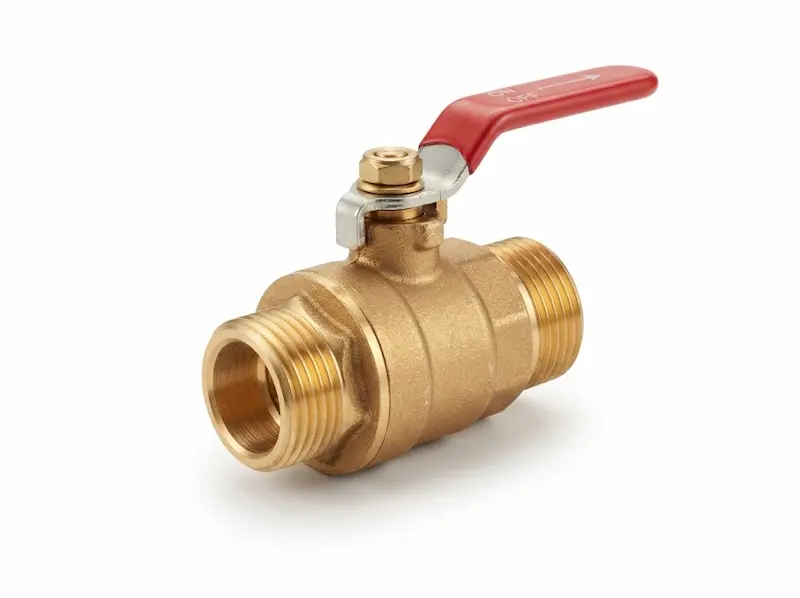

Van đồng 1/2 là gì?

Van đồng 1 2 là dòng sản phẩm van công nghiệp và dân dụng có phần thân được chế tạo từ đồng thau hoặc hợp kim đồng cao cấp, thiết kế chuyên biệt với kích thước kết nối danh nghĩa 1/2 inch. Trong hệ thống tiêu chuẩn đường ống kỹ thuật, kích thước 1/2 inch này tương đương với quy cách DN15.

Chức năng cốt lõi của thiết bị là đóng, mở, điều tiết hoặc kiểm soát dòng chảy của lưu chất bên trong ống tùy thuộc vào cấu trúc thiết kế cụ thể.

Van đồng 1/2 khác gì so với van đồng DN15?

Về bản chất kỹ thuật, van đồng 1 2 chính là tên gọi phổ biến theo hệ inch của van đồng DN15. Cả hai thông số này đều trỏ chung về một loại thiết bị kết nối đường ống có đường kính lỗ danh nghĩa 15mm.

Tuy nhiên, thói quen gọi tên theo inch thường xuất hiện nhiều hơn ở các công trình dân dụng, trong khi ký hiệu DN15 lại được dùng phổ biến trong bản vẽ thiết kế công nghiệp. Khi mua sắm, bạn nên đối chiếu trực tiếp catalogue nhà sản xuất thay vì chỉ dựa vào một trong hai cách gọi trên để hạn chế tối đa sai sót kích thước.

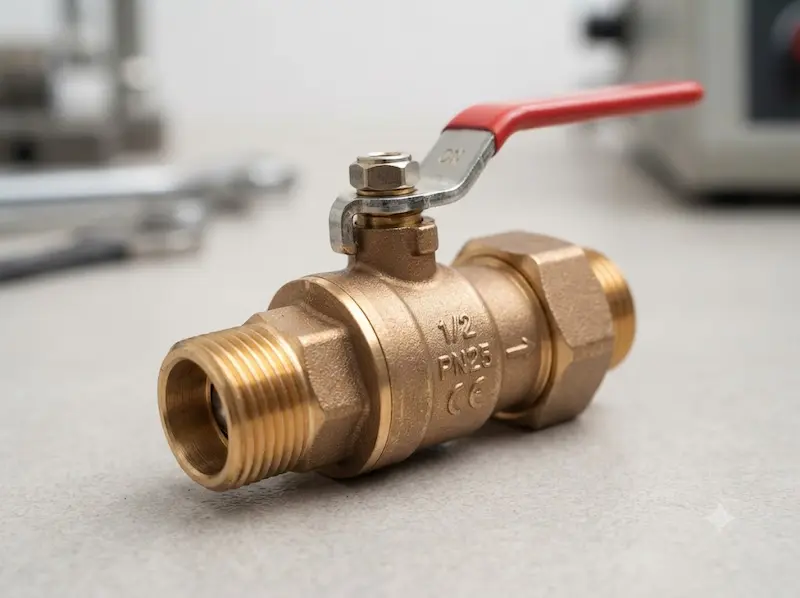

Cấu tạo và nguyên lý hoạt động của van đồng 1/2

Các bộ phận chính

Một thiết bị van đồng 1/2 tiêu chuẩn thường được cấu thành từ các bộ phận cơ bản sau:

• Thân van: Đúc nguyên khối từ hợp kim đồng, chịu lực và chịu nhiệt tốt.

• Bi van / Đĩa van / Cửa van: Bộ phận trực tiếp chặn hoặc mở dòng chảy lưu chất.

• Ty van: Trục kết nối từ tay gạt/tay quay truyền lực xuống bộ phận đóng mở.

• Gioăng làm kín: Thường làm từ PTFE (Teflon) hoặc cao su cao cấp giúp chống rò rỉ tại các khớp chuyển động.

• Tay gạt hoặc tay quay: Bộ phận thao tác bằng tay để vận hành van.

• Đầu ren kết nối: Thiết kế ren trong hoặc ren ngoài để vặn trực tiếp vào ống.

• Nắp van: Cố định các chi tiết bên trong thân van (đối với một số dòng van tháo rời được).

Nguyên lý hoạt động

Tùy thuộc vào thiết kế cơ học, mỗi loại van sẽ vận hành theo một nguyên lý riêng biệt:

• Van bi: Sử dụng một viên bi đục lỗ xuyên tâm; khi xoay tay gạt góc 90 độ, lỗ xuyên song song với đường ống sẽ mở dòng chảy, vuông góc sẽ đóng kín hoàn toàn.

• Van cửa (van cổng): Vận hành bằng cách nâng lên hoặc hạ xuống một đĩa van chắn ngang dòng chảy, thích hợp cho việc đóng/mở hoàn toàn thay vì điều tiết.

• Van một chiều: Tự động đóng hoặc mở dựa vào áp lực dòng chảy, chỉ cho phép lưu chất đi qua theo một hướng duy nhất và ngăn ngừa hiện tượng chảy ngược.

• Van cầu: Kiểm soát lưu lượng dòng chảy thông qua chuyển động lên xuống của đĩa van đối diện với một bệ van cố định.

Tại sao đồng được sử dụng làm vật liệu chế tạo van?

Đồng thau là vật liệu truyền thống được tin dùng trong ngành nước nhờ sở hữu nhiều ưu điểm vượt trội:

• Khả năng gia công tốt: Dễ đúc, dễ tạo hình các bước ren sắc sảo, chính xác cao.

• Chống ăn mòn hiệu quả: Chống oxy hóa tương đối tốt trong môi trường nước sinh hoạt và nước kỹ thuật thông thường.

• Độ bền cơ học cao: Chịu được va đập nhẹ và áp lực làm việc ổn định trong các hệ thống dân dụng, công nghiệp nhẹ.

• Tiện lợi khi kết nối: Dễ dàng vặn siết ren mà không lo bị tét vỡ như một số vật liệu giòn.

• Chi phí hợp lý: Cân đối hoàn hảo giữa tuổi thọ sử dụng và giá thành đầu tư.

Lưu ý chuyên gia: Không phải mọi loại van đồng 1/2 đều phù hợp để sử dụng cho nước nóng nhiệt độ cao, hệ thống gas hoặc hóa chất ăn mòn. Giới hạn ứng dụng thực tế phụ thuộc lớn vào hàm lượng đồng trong hợp kim, chất lượng gioăng làm kín và tiêu chuẩn kiểm định của từng model cụ thể.

Thông số kỹ thuật van đồng 1 2 cần kiểm tra trước khi mua

Để đảm bảo hiệu suất vận hành tối ưu, bạn cần đối chiếu kỹ lưỡng các thông số kỹ thuật quan trọng của sản phẩm trước khi đưa ra quyết định đặt mua qua bảng tổng hợp dưới đây:

Van đồng 1/2 dùng ren gì?

Một trong những sai lầm phổ biến nhất của thợ lắp đặt mới vào nghề là mặc định mọi loại van đồng 1/2 đều sử dụng chung một chuẩn ren. Trên thực tế, thiết kế ren vô cùng đa dạng:

• Ren trong (Female Thread): Cả hai đầu kết nối đều có ren nằm ở phía trong, dùng để vặn vào ống có ren ngoài.

• Ren ngoài (Male Thread): Cả hai đầu có ren nằm phía ngoài thân.

• Ren hỗn hợp: Một đầu ren trong, một đầu ren ngoài.

• Tiêu chuẩn ren BSP (British Standard Pipe): Chuẩn ren phổ biến tại Việt Nam và châu Âu.

• Tiêu chuẩn ren NPT (National Pipe Thread): Chuẩn ren hệ Mỹ với góc ren côn đặc trưng.

Việc không xác định rõ tiêu chuẩn ren sẽ khiến bạn mua phải sản phẩm không thể vặn khớp vào hệ thống đường ống sẵn có.

Áp suất và nhiệt độ làm việc

Không nên lựa chọn thiết bị chỉ dựa vào kích thước bề ngoài 1/2 inch. Mỗi nhà sản xuất sẽ công bố giới hạn chịu áp suất (ví dụ: PN16 tương đương 16 bar) và giới hạn nhiệt độ riêng cho từng dòng sản phẩm.

Bạn bắt buộc phải đối chiếu áp suất vận hành thực tế của bơm hoặc hệ thống với thông số kỹ thuật từ catalogue để tránh tình trạng nứt vỡ thân van do quá áp.

So sánh van đồng 1/2 với các loại van vật liệu khác

Van đồng 1 2 và van inox 1/2

• Vật liệu: Đồng thau hợp kim so với thép không gỉ (Inox 304 / 316).

• Khả năng chống ăn mòn: Inox vượt trội hơn hẳn trong môi trường hóa chất mạnh, nước mặn hoặc môi trường có độ ẩm khắc nghiệt; trong khi đồng hoạt động tốt trong môi trường nước sạch thông thường.

• Độ bền & Chi phí: Inox có độ bền cơ học cực cao và giá thành đắt đỏ, trong khi van đồng 1/2 có chi phí kinh tế hơn rất nhiều và đáp ứng trọn vẹn nhu cầu dân dụng, công nghiệp nhẹ.

Van đồng 1/2 và van nhựa 1/2

• Độ bền cơ học: Van đồng cứng cáp, chịu được va đập mạnh và lực siết ren lớn tốt hơn van nhựa (PVC, PPR).

• Khả năng chịu nhiệt và áp: Van đồng chịu được nhiệt độ và áp suất cao vượt trội so với đa số các dòng van nhựa thông thường.

• Trọng lượng & Chi phí: Van nhựa nhẹ hơn và có chi phí thấp nhất, phù hợp cho các đường ống dẫn nước tưới tiêu hoặc hóa chất nhẹ không đòi hỏi khắt khe về áp lực.

Nên chọn loại nào cho hệ thống của bạn?

Không có một loại vật liệu nào là tốt nhất cho mọi trường hợp. Nguyên tắc vàng khi lựa chọn là cân đối đồng thời: Môi chất + Áp suất + Nhiệt độ làm việc + Kiểu kết nối + Ngân sách đầu tư + Yêu cầu vận hành thực tế.

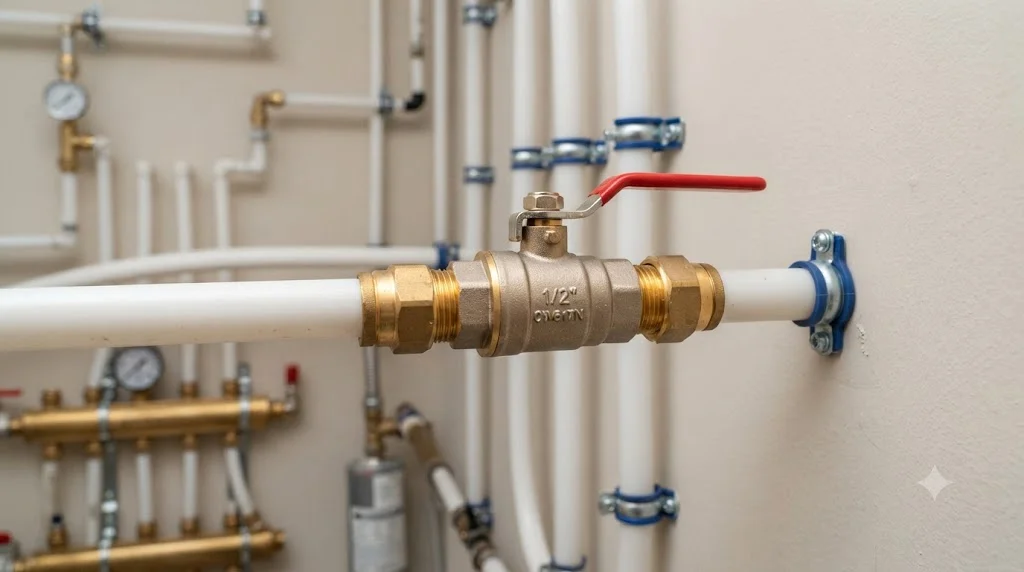

Ứng dụng thực tế của van đồng 1/2

Hệ thống cấp nước dân dụng

Thiết bị xuất hiện dày đặc trong các hệ thống đường ống cấp nước sinh hoạt tại hộ gia đình, chung cư, tòa nhà thương mại. Van đồng 1/2 được lắp đặt tại các vị trí phân nhánh đường ống, đầu vào máy bơm nước, trước các thiết bị vệ sinh, bình nóng lạnh hoặc đồng hồ đo nước để dễ dàng ngắt dòng khi cần sửa chữa, bảo trì.

Hệ thống đường ống công nghiệp nhẹ

Trong các nhà xưởng, khu công nghiệp, van được ứng dụng hiệu quả trong các hệ thống đường nước kỹ thuật phụ trợ, hệ thống khí nén áp suất thấp và các dây chuyền sản xuất cơ khí không tiếp xúc với dung dịch hóa chất ăn mòn mạnh.

Hệ thống HVAC và thiết bị phụ trợ

Thiết bị đóng vai trò điều phối dòng nước giải nhiệt hoặc nước ngưng tụ trong các hệ thống điều hòa không khí, thông gió (HVAC) quy mô vừa và nhỏ, đảm bảo lưu lượng tuần hoàn ổn định cho các thiết bị trao đổi nhiệt.

Lưu ý quan trọng: Đối với các hệ thống dẫn khí gas, nhiên liệu dễ cháy hoặc hóa chất độc hại, bạn tuyệt đối không được mặc định các dòng van đồng 1/2 thông thường có thể sử dụng. Bắt buộc phải lựa chọn chủng loại van chuyên dụng có chứng nhận kiểm định an toàn nghiêm ngặt từ nhà sản xuất cho các môi chất đặc thù này.

Hướng dẫn lựa chọn và Checklist kiểm tra van đồng 1 2

Cách chọn van đồng 1/2 đúng nhu cầu kỹ thuật

Bạn có thể áp dụng quy trình 6 bước chuẩn xác sau đây để chọn được sản phẩm hoàn hảo nhất:

• Bước 1: Xác định chính xác kích thước đường ống thực tế (DN15 / 1/2 inch).

• Bước 2: Xác định chủng loại van cần sử dụng (van bi, van một chiều, van cửa hay van góc).

• Bước 3: Xác định rõ môi chất cần lưu thông bên trong ống (nước sạch, khí nén, nước nóng...).

• Bước 4: Kiểm tra giới hạn áp suất và nhiệt độ làm việc tối đa của hệ thống.

• Bước 5: Xác định chính xác kiểu kết nối và tiêu chuẩn ren tương thích (ren trong/ngoài, BSP/NPT).

• Bước 6: Đối chiếu toàn bộ thông số với catalogue chính hãng trước khi quyết định đặt mua.

Checklist kiểm tra van đồng 1/2 trước khi lắp đặt

Hãy rà soát nhanh danh mục kiểm tra sau đây ngay khi nhận sản phẩm trên tay:

• Đảm bảo đúng kích thước danh nghĩa 1/2 inch.

• Đúng chủng loại van theo yêu cầu thiết kế.

• Chuẩn xác kiểu ren và bước ren kết nối.

• Ren không bị móp méo, ba via hoặc sứt mẻ răng.

• Thân van đúc dày dặn, không có vết nứt, rỗ khí hoặc biến dạng.

• Gioăng làm kín bên trong còn nguyên vẹn, không bị chai cứng.

• Hướng mũi tên chỉ dẫn dòng chảy (nếu là van một chiều) trùng khớp với hướng lắp đặt trên ống.

• Thông số áp suất làm việc đáp ứng an toàn cho hệ thống.

• Giới hạn nhiệt độ chịu đựng phù hợp với môi chất.

• Đảm bảo tính tương thích tuyệt đối với môi chất sử dụng.

• Có đầy đủ thông tin xuất xứ, nhãn mác hoặc catalogue rõ ràng từ nhà sản xuất.

Câu hỏi thường gặp về van đồng 1/2

Van đồng 1/2 tương đương DN bao nhiêu?

Thông thường, van đồng 1/2 inch tương ứng với kích thước danh nghĩa DN15 trong hệ thống quy chuẩn ống kỹ thuật quốc tế. Tuy nhiên, bạn vẫn nên kiểm tra kỹ tiêu chuẩn kết nối thực tế trên thông số sản phẩm của nhà sản xuất để đảm bảo độ chính xác tuyệt đối.

Van đồng 1/2 có phải đường kính 12,7 mm không?

Không nên hiểu máy móc như vậy. “1/2 inch” là kích thước danh nghĩa dùng để quy ước tiêu chuẩn kết nối ren; kích thước hình học thực tế của các bộ phận bên trong van có thể chênh lệch tùy theo thiết kế lưu lượng dòng chảy của từng hãng sản xuất.

Van đồng 1/2 có những loại nào phổ biến?

Các dòng sản phẩm thông dụng nhất trên thị trường hiện nay bao gồm van bi đồng, van cửa đồng, van một chiều đồng, van góc đồng và van cầu đồng, mỗi loại sở hữu một cơ chế kiểm soát dòng chảy chuyên biệt phục vụ các mục đích khác nhau.

Van đồng 1 2 có dùng cho nước nóng được không?

Có thể sử dụng cho hệ thống nước nóng, nhưng bạn bắt buộc phải kiểm tra kỹ giới hạn nhiệt độ làm việc, chất lượng vật liệu gioăng (ưu tiên gioăng PTFE chịu nhiệt) và thông số kỹ thuật chi tiết của model van đó trước khi đưa vào vận hành thực tế.

Làm sao để chọn đúng van đồng 1/2 chất lượng?

Bạn cần tiến hành đánh giá đồng thời các yếu tố: kích thước, chủng loại van, tiêu chuẩn ren, môi chất lưu thông, áp suất và nhiệt độ làm việc, sau đó đối chiếu trực tiếp với catalogue kỹ thuật từ nhà cung cấp uy tín.

Chọn đúng van đồng 1 2 để hệ thống vận hành ổn định

Van đồng 1/2 là một trong những thiết bị kết nối cơ bản nhưng đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống đường ống. Việc nắm rõ các đặc tính kỹ thuật như quy cách DN15, chủng loại van, tiêu chuẩn ren, giới hạn áp suất và nhiệt độ sẽ giúp bạn tránh được những rủi ro lãng phí không đáng có trong quá trình thi công.
