Van 1 1 Là Gì? Hướng Dẫn Chi Tiết Cách Chọn Đúng Kích Thước Và Loại Van Phù Hợp

Trong thế giới của hệ thống đường ống công nghiệp và dân dụng, các thiết bị đóng ngắt đóng vai trò như những “trạm gác” quan trọng. Một trong những kích thước phổ biến nhưng cũng gây ra nhiều nhầm lẫn nhất cho người dùng chính là van 1 1 (hay thường được gọi là van 1 ¼ inch). Việc chọn sai van 1/1 không chỉ là một lỗi kỹ thuật đơn thuần, mà còn là khởi đầu cho hàng loạt rắc rối: từ rò rỉ nước gây lãng phí, sụt giảm áp lực làm yếu hệ thống, cho đến những hư hại đường ống khó sửa chữa, buộc bạn phải tốn kém chi phí thay thế toàn bộ sau một thời gian ngắn vận hành.

Bài viết này, với tư cách là những chuyên gia trong ngành thiết bị công nghiệp, sẽ giải mã toàn bộ thông số, cách phân loại và bí quyết lựa chọn van nước 1 1 sao cho hệ thống của bạn vận hành trơn tru, bền bỉ nhất.

2. Kiến thức nền: Van 1/1 là gì?

Định nghĩa và quy đổi tiêu chuẩn

Van 1 1 (thường được viết đầy đủ là van 1 ¼ inch) là loại van có đường kính cửa ra/vào tương đương với kích thước 1.25 inch. Để quy đổi ra chuẩn quốc tế DN (Diameter Nominal), van 1/1 tương đương với DN32.

Lưu ý quan trọng: Trên thị trường, đôi khi xảy ra tình trạng các nhà sản xuất ghi nhãn khác nhau. Một số dòng van có thể gọi là van 1 ¼ inch, trong khi một số nơi lại gọi là van DN32. Bạn cần luôn kiểm tra thông số đường kính trong thực tế để đảm bảo sự đồng bộ.

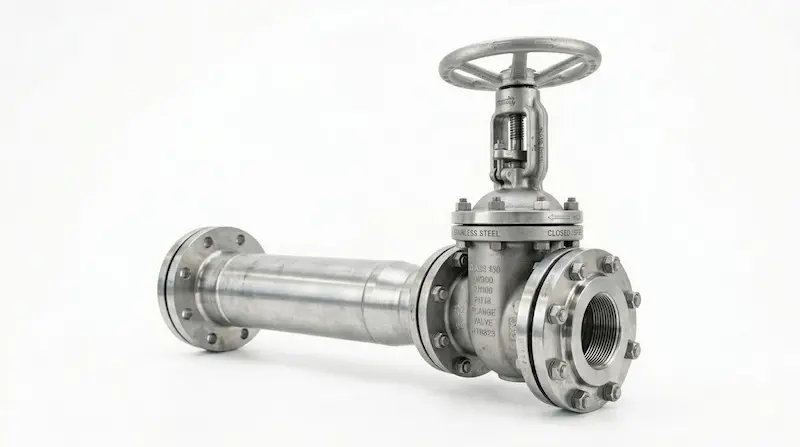

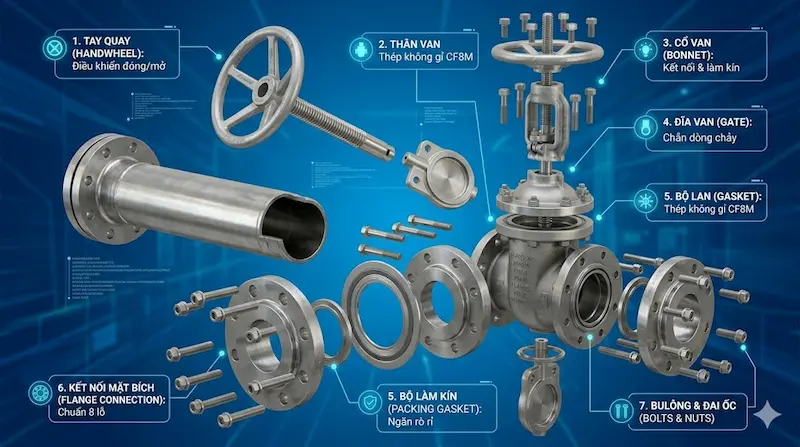

Cấu tạo cơ bản của một bộ van

Dù là loại van gì, một chiếc van 1 1 tiêu chuẩn đều bao gồm các bộ phận cốt lõi:

• Thân van: Bộ phận bao bọc, giữ vai trò chịu áp lực chính. Thân van có thể được làm bằng đồng, inox, thép hoặc nhựa.

• Đĩa van (Gate/Ball/Disc): Bộ phận trực tiếp ngăn hoặc cho lưu chất đi qua.

• Gioăng làm kín: Chi tiết cực kỳ quan trọng, thường làm bằng Teflon (PTFE) hoặc cao su EPDM để đảm bảo độ kín khít.

• Bộ phận điều khiển: Tay gạt (cho van bi), tay quay (cho van cổng, van cầu) hoặc bộ truyền động (cho van điện từ).

Chức năng chính

Van 1/1 không chỉ đơn thuần là đóng hay mở. Tùy vào loại van, nó còn có thể:

• Điều tiết lưu lượng: Kiểm soát lượng lưu chất chảy qua nhanh hay chậm.

• Chống dòng chảy ngược: Ngăn lưu chất quay ngược trở lại làm hỏng máy bơm.

• Tự động hóa: Đóng ngắt dựa trên tín hiệu điện hoặc áp suất mà không cần sự can thiệp của con người.

3. Nguyên lý hoạt động của van 1/1

Nguyên lý vận hành của van 1/1 dựa trên việc tạo ra vật cản trong lòng ống. Khi bạn xoay tay gạt hoặc tay quay, đĩa van sẽ di chuyển đến vị trí chặn hoàn toàn hoặc tạo khe hở cho lưu chất đi qua.

Tại sao cùng kích thước nhưng lưu lượng lại khác nhau?

Đây là điểm mà nhiều kỹ sư thường bỏ qua: "Full Port" vs "Reduced Port".

• Full Port (Cổng đầy đủ): Đường kính lỗ của đĩa van bằng với đường kính trong của ống dẫn. Điều này giúp lưu chất đi qua mà không bị mất áp lực (tổn thất áp suất thấp).

• Reduced Port (Cổng thu hẹp): Đường kính lỗ van nhỏ hơn đường kính ống. Loại này thường rẻ hơn, nhưng sẽ tạo ra sự sụt giảm áp lực đáng kể tại vị trí lắp van.

Khi chọn van 1/1, nếu hệ thống của bạn yêu cầu lưu lượng ổn định, hãy luôn ưu tiên các dòng Full Port để đảm bảo hiệu suất truyền dẫn cao nhất.

4. Phân tích chuyên sâu: Các loại van 1/1 phổ biến hiện nay

Trên thị trường, dựa vào cơ chế đóng ngắt, chúng ta có các dòng van 1 1 chủ lực sau:

4.1. Van bi 1 1

Đây là dòng phổ biến nhất. Với thiết kế viên bi rỗng ở giữa, van bi cho phép đóng mở cực nhanh chỉ bằng một thao tác gạt 90 độ. Độ kín khít của van bi thường rất cao do gioăng Teflon bao bọc viên bi.

• Ứng dụng: Hệ thống nước sạch, khí nén, dầu.

4.2. Van cổng (Van cửa) 1 1

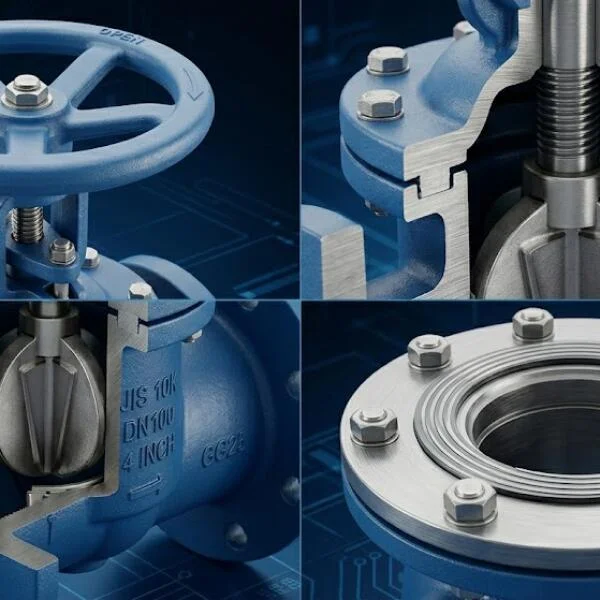

Cấu tạo như một cánh cổng nâng lên hạ xuống. Ưu điểm là khi mở hoàn toàn, không gian thông thoáng tuyệt đối, không gây trở lực cho dòng chảy.

• Ứng dụng: Các hệ thống đường ống lớn, cần dòng chảy ổn định, áp suất không bị thay đổi.

4.3. Van bướm 1 1

Van bướm có đĩa van hình tròn dạng cánh bướm xoay quanh trục. Ưu điểm là rất gọn nhẹ, tiết kiệm diện tích. Tuy nhiên, đĩa van luôn nằm trong dòng chảy nên có thể gây cản trở đôi chút.

• Ứng dụng: Hệ thống HVAC, làm mát.

4.4. Van một chiều 1 1

Được thiết kế để chỉ cho phép dòng chảy đi theo một chiều duy nhất. Nó tự động đóng lại nhờ áp suất hoặc lò xo khi dòng chảy dừng.

• Ứng dụng: Bảo vệ máy bơm, ngăn nước chảy ngược làm hỏng thiết bị.

4.5. Van điện từ 1 1

Sử dụng cuộn dây điện từ để điều khiển van. Phù hợp cho những hệ thống cần tự động hóa cao.

Bảng so sánh nhanh các loại van 1/1:

5. Thông số kỹ thuật quan trọng khi chọn van 1 1

Để sở hữu một chiếc van 1/1 phù hợp, bạn cần đọc hiểu bảng thông số mà nhà sản xuất cung cấp:

5.1. Kích thước (DN - Diameter Nominal)

Như đã nhắc đến, hãy luôn kiểm tra ký hiệu DN. Với van 1/1, đó thường là DN32. Nếu đường ống của bạn là phi 42mm, hãy tìm van có chuẩn ren tương ứng với phi 42.

5.2. Áp suất làm việc (PN - Pressure Nominal)

PN10, PN16, PN25... Đây là thông số thể hiện khả năng chịu áp của van. Nếu hệ thống nước chung cư có áp lực mạnh, hãy dùng ít nhất PN16. Nếu là hệ thống hơi nóng công nghiệp, bạn cần PN25 hoặc cao hơn.

5.3. Vật liệu cấu tạo - Tại sao phải chọn đúng?

• Van inox 1 1 (Inox 304/316): Chống ăn mòn tuyệt đối, phù hợp với hóa chất, thực phẩm, hơi nóng. Đây là dòng van cao cấp, tuổi thọ rất cao.

• Van đồng 1 1: Phổ biến nhất trong dân dụng. Độ bền tốt trong môi trường nước sạch, nhiệt độ thường, giá thành hợp lý.

• Van gang 1 1: Thường dùng trong các đường ống lớn, chi phí thấp nhưng không nên dùng cho môi trường có tính axit.

• Van nhựa PVC/UPVC: Giá rất rẻ, nhẹ, nhưng khả năng chịu nhiệt và áp lực thấp. Chỉ dùng cho nước lạnh, không dùng được cho hơi nóng hoặc hệ thống áp lực cao.

6. So sánh van 1/1 với các kích thước lân cận

Người dùng thường hay đặt câu hỏi: "Van 1 inch khác gì với van 1/1?". Đây là sự khác biệt cơ bản:

• Van 1 inch (DN25): Đường kính trong khoảng 25mm (phi 34mm).

• Van 1/1 (DN32): Đường kính trong khoảng 32mm (phi 42mm).

• Van 1 1/4 (DN40): Đường kính trong khoảng 40mm (phi 48mm).

Việc chọn nhầm giữa 1 inch (phi 34) và 1 1 (phi 42) là sai lầm phổ biến nhất khi lắp đặt. Nếu bạn lắp một chiếc van 1 inch vào đường ống phi 42, dòng chảy sẽ bị thắt nút ngay tại điểm nối, dẫn đến rung lắc đường ống và giảm áp lực nước trầm trọng.

7. Ứng dụng thực tế: Van 1/1 dùng trong những hệ thống nào?

7.1. Hệ thống cấp thoát nước dân dụng

Trong các tòa nhà, van nước 1 1 thường được dùng ở các đường ống nhánh chính từ bể nước xuống hoặc các trục đứng dẫn nước vào từng căn hộ. Kích thước DN32 đảm bảo lưu lượng đủ lớn để phục vụ cho nhiều thiết bị cùng lúc.

7.2. Hệ thống khí nén

Trong xưởng sản xuất, khí nén được dẫn từ máy nén khí qua các đường ống nhánh. Van bi 1 1 inox là lựa chọn ưu tiên vì khả năng đóng mở nhanh và không bị oxy hóa bởi hơi ẩm trong khí nén.

7.3. Hệ thống hơi nóng

Đối với lò hơi công nghiệp, van inox 1 1 là bắt buộc. Ở nhiệt độ cao, các loại van nhựa hay van gang thông thường sẽ bị biến dạng, gây nguy hiểm cháy nổ.

7.4. Nhà máy thực phẩm và đồ uống

Ở các quy trình sản xuất sữa, nước ngọt, van phải đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm. Các loại van inox 316 với kết nối Clamp (kẹp) giúp dễ dàng tháo lắp để vệ sinh định kỳ.

8. Những sai lầm thường gặp khi chọn van 1/1 (Insight chuyên gia)

Nhiều hệ thống xuống cấp chỉ sau vài tháng vận hành là do:

1. Chọn van giá rẻ kém chất lượng: Những dòng van không rõ nguồn gốc thường dùng vật liệu tái chế, gioăng cao su chất lượng thấp, dẫn đến rò rỉ chỉ sau 1-2 tháng sử dụng.

2. Không kiểm tra chuẩn ren: Có chuẩn ren ống nước (G), chuẩn ren ống hơi (NPT). Nếu lắp sai chuẩn ren, dù có quấn bao nhiêu băng tan cũng không thể kín.

3. Bỏ qua thông số áp suất: Nhiều người nghĩ van nào cũng chịu được nước. Nhưng nước có nhiều loại áp suất khác nhau (áp lực từ bồn trên cao khác với áp lực từ bơm tăng áp).

9. Checklist chọn van 1/1 phù hợp cho từng nhu cầu

Để đảm bảo bạn mua đúng loại van cho hệ thống của mình, hãy thực hiện theo bảng Checklist sau:

1. Xác định môi chất:

   • Nước sạch: Chọn van đồng.

   • Hóa chất/Thực phẩm: Chọn van inox 304/316.

   • Hơi nóng: Chọn van inox, chịu nhiệt cao.

2. Kiểm tra áp suất thực tế:

   • Nếu là bơm tăng áp: Cần chọn van PN16 trở lên.

   • Nếu là nước chảy tự nhiên: PN10 là đủ.

3. Kiểm tra đầu ống:

   • Đo đường kính ngoài của ống để biết chắc chắn là phi 42 (DN32).

   • Xác định là ren trong hay ren ngoài.

4. Chọn thương hiệu:

   • Ưu tiên các thương hiệu có chứng chỉ chất lượng (ISO, CE). Thương hiệu tốt thường có logo đúc nổi trên thân van và trọng lượng van cầm chắc tay.

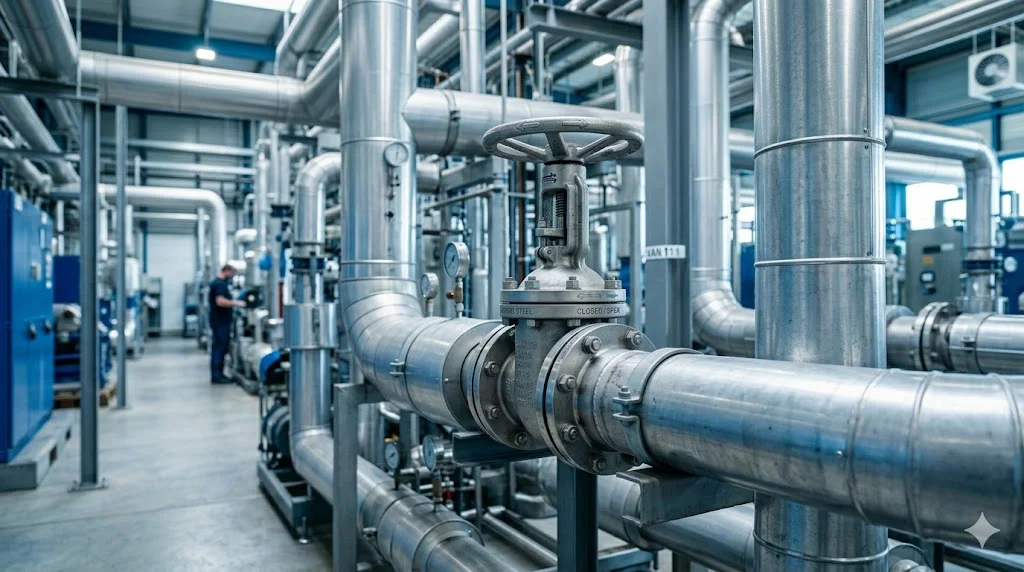

10. Hướng dẫn lắp đặt và bảo trì van 1 1 đúng cách

Các bước lắp đặt:

1. Vệ sinh: Làm sạch bụi bẩn tại đầu ren của ống.

2. Quấn băng tan: Quấn băng tan theo chiều kim đồng hồ (cùng chiều xoay của ren van). Số vòng quấn từ 10-15 vòng tùy độ dày của băng tan.

3. Siết van: Dùng mỏ lết hoặc kìm nước siết chặt tay. Lưu ý: Siết vừa đủ lực, không nên siết quá mạnh làm nứt thân van (đặc biệt với van đồng và van nhựa).

4. Kiểm tra dòng chảy: Lưu ý chiều dòng chảy (thường có ký hiệu mũi tên trên thân van đối với van 1 chiều hoặc van cầu).

Bảo trì định kỳ:

• Kiểm tra: Mỗi 6 tháng, hãy quan sát các khớp nối xem có dấu hiệu rò rỉ không.

• Vận hành: Đối với van lâu ngày không đóng mở, hãy xoay tay gạt/tay quay vài lần để tránh hiện tượng bị kẹt do cặn bẩn bám vào.

• Thay thế: Nếu thấy tay gạt bị rơ, hoặc van đóng không khít (vẫn còn chảy nhỏ giọt), đó là lúc bạn cần thay van mới.

11. FAQ: Câu hỏi thường gặp về van 1/1

Q: Van 1 1 là bao nhiêu mm?

A: Van 1/1 là kích thước danh nghĩa (DN32), tương ứng với đường kính ngoài của ống là khoảng 42mm.

Q: Tại sao van inox 1 1 lại đắt hơn van đồng?

A: Do vật liệu inox (đặc biệt là 316) có khả năng chống ăn mòn, chịu nhiệt vượt trội và quy trình sản xuất phức tạp hơn nhiều so với đồng thau.

Q: Van 1/1 có chịu được áp lực của máy bơm tăng áp không?

A: Có, nếu bạn chọn loại van có thông số PN16 hoặc PN25. Tránh các dòng van nhựa giá rẻ cho các vị trí sau máy bơm tăng áp.

Q: Bao lâu nên bảo trì van 1/1 một lần?

A: Tùy vào môi trường, nhưng với hệ thống cấp nước sinh hoạt, việc kiểm tra rò rỉ mỗi 6 tháng là đủ để đảm bảo an toàn.

12. Kết luận: Cách chọn van 1 1 đúng giúp hệ thống hoạt động ổn định

Một chiếc van 1/1 tuy nhỏ bé nhưng lại là thành phần không thể thiếu, đảm bảo sự an toàn và hiệu suất cho toàn bộ dòng chảy trong hệ thống của bạn. Việc hiểu rõ kích thước, vật liệu và mục đích sử dụng sẽ giúp bạn tránh được những rắc rối không đáng có và tối ưu hóa chi phí dài hạn.
