Van 5 Cửa 2 Vị Trí: Giải Pháp Điều Khiển Khí Nén Tối Ưu Trong Công Nghiệp

Trong các hệ thống khí nén công nghiệp hiện đại, việc điều khiển xy lanh hoạt động chính xác và nhịp nhàng phụ thuộc rất lớn vào thiết bị trung gian là van điều khiển hướng. Chỉ cần chọn sai loại van hoặc đấu nhầm cổng khí, toàn bộ hệ thống tự động hóa của bạn có thể đối mặt với nguy cơ hoạt động sai chu trình, không đảo chiều được xy lanh, gây tụt áp, rò rỉ khí và làm giảm hiệu suất của toàn bộ dây chuyền sản xuất.

Một trong những dòng van được ưa chuộng và sử dụng phổ biến nhất hiện nay chính là van 5/2. Đây là thiết bị điều khiển hướng khí nén thông dụng, đóng vai trò "cầu nối" quan trọng trong máy móc tự động hóa, robot công nghiệp và các hệ thống sản xuất đòi hỏi độ tin cậy cao. Vậy cấu tạo của dòng van này là gì, nguyên lý hoạt động ra sao và làm thế nào để chọn được sản phẩm phù hợp nhất với nhu cầu? Bài viết dưới đây sẽ phân tích chi tiết từ góc nhìn chuyên gia để giúp bạn tối ưu hóa hệ thống khí nén của mình.

Van 5 Cửa 2 Vị Trí Là Gì?

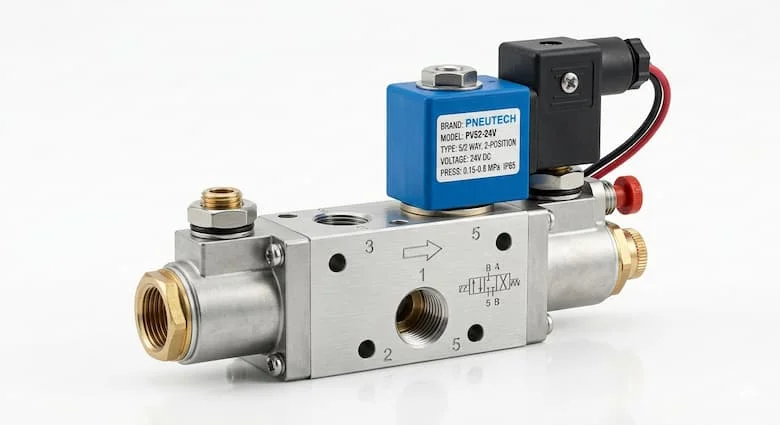

Van 5 cửa 2 vị trí (thường được gọi tắt là van 5/2) là thiết bị điều khiển hướng dòng khí nén được thiết kế với 5 cổng kết nối và 2 trạng thái vận hành riêng biệt. Thiết bị này được thiết kế chuyên dụng để điều khiển các xy lanh tác động kép, giúp thực hiện chuyển động tịnh tiến và đảo chiều nhanh chóng.

Các cổng kết nối trên van 5/2 bao gồm:

• Cổng P: Cổng cấp áp suất khí nén từ nguồn (Input).

• Cổng A và B: Hai cổng làm việc kết nối trực tiếp với hai buồng của xy lanh tác động kép.

• Cổng R và S: Hai cổng xả khí riêng biệt, giúp thoát khí dư sau mỗi chu trình, đảm bảo xy lanh hoạt động êm ái và không bị "e" khí.

Với thiết kế tối ưu, van được ứng dụng cực kỳ rộng rãi trong các thiết bị như máy đóng gói, băng chuyền tự động, robot công nghiệp và các máy ép khí nén yêu cầu tần suất hoạt động cao.

Nguyên Lý Hoạt Động Của Van 5/2

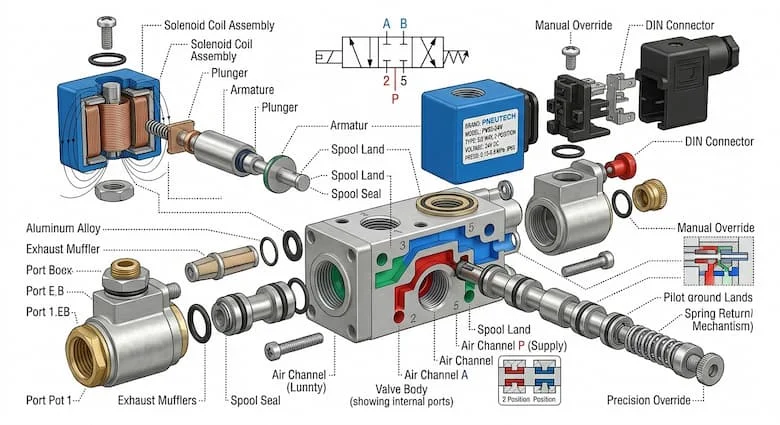

Nguyên lý cốt lõi của van 5/2 là thay đổi hướng dòng chảy của khí nén thông qua việc dịch chuyển lõi van bên trong (spool).

• Tại Vị Trí 1: Khí nén từ cổng P được dẫn đến cổng A, đẩy piston xy lanh di chuyển về một phía. Đồng thời, khí ở buồng bên kia của xy lanh được đẩy về cổng B và thoát ra ngoài qua cổng R.

• Tại Vị Trí 2: Khi van đảo trạng thái, khí nén từ cổng P được chuyển sang cổng B, đẩy xy lanh di chuyển ngược lại. Lúc này, khí từ buồng phía bên kia thoát về cổng A và xả ra ngoài qua cổng S.

Nhờ cơ chế đảo chiều nhanh chóng và chính xác, van 5/2 là lựa chọn hàng đầu cho các hệ thống tự động hóa công nghiệp cần phản ứng tức thì với tín hiệu điều khiển từ PLC hoặc các bộ điều khiển trung tâm.

Các Loại Van 5/2 Phổ Biến

Để đáp ứng đa dạng yêu cầu vận hành, thị trường hiện cung cấp nhiều biến thể van 5/2 khác nhau:

• Van Điện Từ 5/2: Đây là loại phổ biến nhất hiện nay. Van được điều khiển thông qua cuộn coil điện từ, cho phép tích hợp trực tiếp vào hệ thống PLC để điều khiển tự động hóa hoàn toàn với tốc độ phản hồi cực nhanh.

• Van 5/2 Tay Gạt: Hoạt động dựa trên thao tác cơ học của con người. Ưu điểm là không phụ thuộc vào nguồn điện, rất bền bỉ, phù hợp cho các hệ thống đơn giản hoặc dùng trong công tác thử nghiệm khí nén tại xưởng.

• Van 5/2 Pilot Khí Nén: Sử dụng chính áp lực khí nén để điều khiển lõi van. Loại này hoạt động cực kỳ nhanh, an toàn tuyệt đối trong môi trường dễ cháy nổ như nhà máy hóa chất hoặc công nghiệp dầu khí nhờ khả năng cách ly với nguồn điện.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo hiệu suất vận hành ổn định, khi lựa chọn van 5/2, bạn cần đặc biệt quan tâm đến các thông số sau:

So Sánh Van 5/2 Và Van 4/3

Sự nhầm lẫn giữa van 5/2 và 4/3 thường xuyên xảy ra, dù cấu tạo của chúng phục vụ mục đích khác nhau:

• Van 5/2 (2 vị trí): Có cấu tạo đơn giản, hiệu quả tối ưu cho việc đảo chiều xy lanh cơ bản và chi phí rất hợp lý.

• Van 4/3 (3 vị trí): Có thêm trạng thái trung gian (dừng ở giữa), cho phép điều khiển chính xác vị trí của xy lanh. Tuy nhiên, cấu tạo phức tạp hơn và giá thành cao hơn.

Lời khuyên: Nếu hệ thống của bạn chỉ cần đảo chiều nhanh và chi phí tối ưu, van 5/2 luôn là ứng cử viên sáng giá nhất.

Tại Sao Van 5/2 Được Dùng Nhiều Trong Tự Động Hóa?

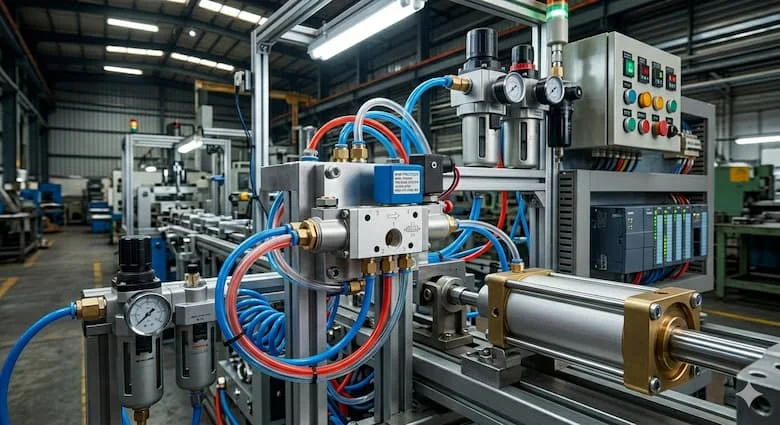

Sự phổ biến của dòng van này đến từ khả năng phản hồi cực nhanh, giá thành hợp lý và tính tương thích cao với các bộ điều khiển logic lập trình (PLC). Trong dây chuyền đóng gói hay cánh tay robot, van 5/2 giúp rút ngắn thời gian chu kỳ (cycle time), tăng sản lượng đầu ra mà vẫn đảm bảo độ bền bỉ trong hàng triệu lần đóng mở. Đây thực sự là thiết bị xương sống cho các hệ thống điều khiển tự động hóa quy mô vừa và lớn.

Ứng Dụng Thực Tế

Trong thực tế, van 5 cửa 2 vị trí có mặt ở khắp nơi:

• Máy Đóng Gói: Kiểm soát các cơ cấu gắp, kẹp và ép sản phẩm.

• Robot Công Nghiệp: Đảo chiều xy lanh tạo chuyển động chính xác cho cơ cấu chấp hành.

• Hệ Thống Băng Chuyền: Điều khiển các chốt chặn khí nén tự động để phân loại hàng hóa.

• Máy Ép Khí Nén: Kiểm soát hành trình lên/xuống của đầu ép một cách liên tục.

Cần lưu ý các sai lầm như chọn sai điện áp coil (gây cháy thiết bị), đấu nhầm cổng P-A-B-R-S (khiến hệ thống tê liệt) hoặc quên lắp bộ lọc khí (làm kẹt lõi van). Chỉ một sai sót nhỏ trong khâu lắp đặt cũng có thể khiến bạn tốn thêm chi phí bảo trì không đáng có.

Cách Chọn Van 5/2 Phù Hợp

Để chọn được sản phẩm ưng ý, hãy áp dụng quy trình 4 bước sau:

1. Xác định kiểu điều khiển: Bạn cần dùng điện (solenoid), hay dùng tay gạt, hoặc dùng khí pilot?

2. Chọn điện áp: Kiểm tra nguồn điện trong tủ điều khiển (24VDC hay 220VAC).

3. Kiểm tra áp suất: Đảm bảo van chịu được áp suất vận hành của máy nén khí.

4. Kích thước cổng: Chọn size cổng khớp với đường ống dẫn khí để lưu lượng không bị suy giảm.

Checklist lắp đặt: Luôn kiểm tra điện áp trước khi cắm dây, đấu nối chính xác các cổng khí, lắp thêm bộ lọc và bẫy nước để làm sạch khí nén, cuối cùng là thực hiện test đảo chiều xy lanh trước khi chạy hàng loạt.

Câu Hỏi Thường Gặp (FAQ)

1.Van 5 cửa 2 vị trí dùng để làm gì?

Dùng để đảo chiều xy lanh khí nén tác động kép trong công nghiệp.

2.Ký hiệu 5/2 nghĩa là gì?

5 cổng khí kết nối và 2 vị trí vận hành của lõi van.

3.Van 5/2 có dùng cho thủy lực được không?

Không, van này được thiết kế chuyên biệt cho hệ thống khí nén.

4.Tại sao van khí nén bị kẹt?

Nguyên nhân chủ yếu là do khí nén không sạch hoặc không được bảo trì định kỳ.

5.Van điện từ 5/2 có cần PLC không?

Không bắt buộc, nhưng PLC sẽ giúp bạn tự động hóa quy trình hiệu quả hơn rất nhiều.

Kết Luận

Van 5 cửa 2 vị trí là phụ kiện then chốt đảm bảo sự ổn định cho các hệ thống khí nén hiện đại. Việc lựa chọn đúng chủng loại, đảm bảo thông số điện áp và áp suất sẽ giúp hệ thống của bạn vận hành trơn tru, bền bỉ và tối ưu hóa chi phí dài hạn. Đừng để một chiếc van nhỏ bé làm gián đoạn toàn bộ dây chuyền sản xuất của bạn.
