Van 4 Cửa 3 Vị Trí: Biện Pháp Điều Khiển Hướng Dòng Tối Ưu Trong Tự Động Hóa

Trong các hệ thống khí nén và thủy lực hiện đại, van 4/3 đóng vai trò cực kỳ quan trọng, được ví như "bộ não" điều hướng dòng chảy chính xác cho các cơ cấu chấp hành. Chỉ cần chọn sai loại van hoặc đấu nối sai cổng, toàn bộ hệ thống tự động hóa của bạn có thể vận hành sai chu trình, không đảo chiều được xy lanh, thậm chí gây rò rỉ áp suất nghiêm trọng và hư hỏng thiết bị đắt tiền.

Đây là dòng thiết bị chuyên dụng dùng để điều khiển hướng dòng cho xy lanh tác động kép trong công nghiệp. Vậy thiết bị này có cấu tạo ra sao, nguyên lý vận hành thế nào và tại sao nó lại là lựa chọn ưu tiên so với các loại van 5/2 thông thường? Hãy cùng các chuyên gia của chúng tôi phân tích chi tiết từ kỹ thuật đến ứng dụng thực tế để bạn có thể lựa chọn chính xác cho hệ thống của mình.

Van 4 Cửa 3 Vị Trí Là Gì?

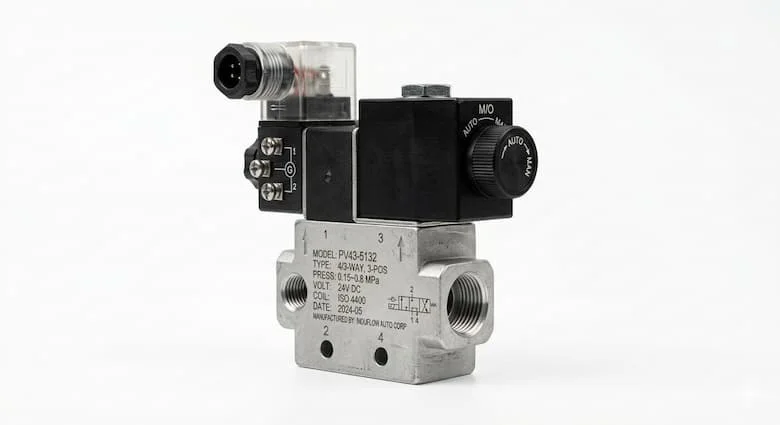

Van 4 cửa 3 vị trí (thường được ký hiệu là van 4/3) là dòng van điều khiển hướng có cấu tạo bao gồm 4 cổng kết nối chính và 3 trạng thái hoạt động độc lập. Đây là thiết bị không thể thiếu trong các hệ thống yêu cầu sự linh hoạt cao.

• 4 cổng kết nối thường bao gồm:

  • Cổng P: Cổng cấp áp suất chính từ nguồn.

  • Cổng A và B: Hai cổng làm việc kết nối trực tiếp với buồng xy lanh.

  • Cổng T hoặc R: Cổng xả khí hoặc dầu dư thừa về bể chứa/môi trường.

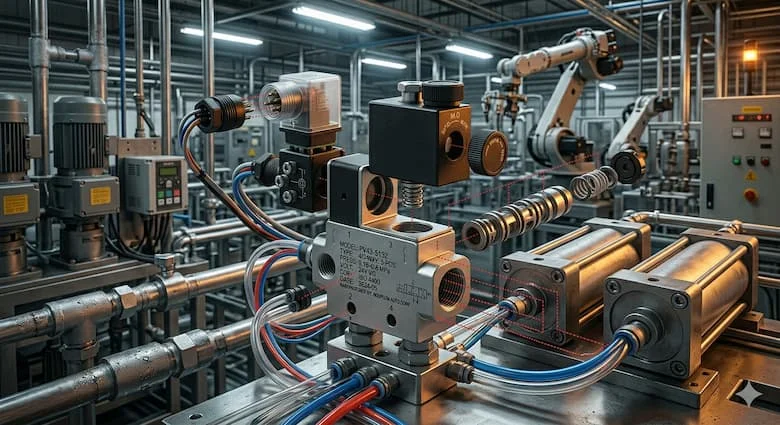

• Ứng dụng phổ biến: Thiết bị này được sử dụng rộng rãi để điều khiển xy lanh khí nén, đảo chiều chuyển động, hoặc dừng/giữ vị trí của thiết bị trong máy ép, dây chuyền lắp ráp tự động và các cánh tay robot công nghiệp.

Nguyên Lý Hoạt Động Của Van 4/3

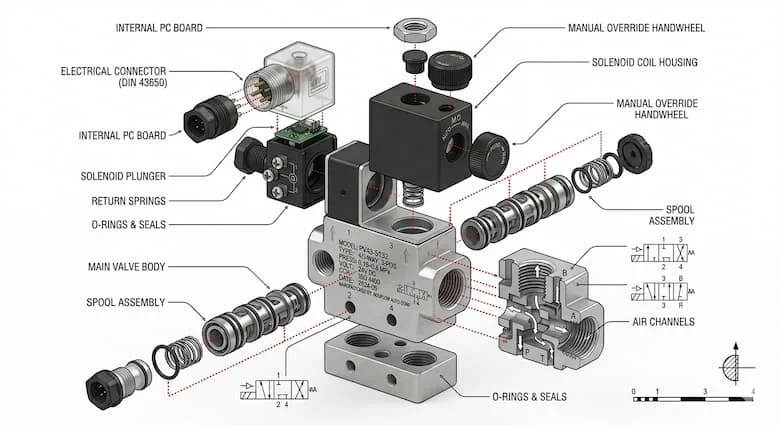

Nguyên lý cốt lõi của van là thay đổi hướng di chuyển của dòng khí hoặc dầu bằng cách trượt lõi van qua lại giữa các vị trí.

• Vị trí 1: Dòng áp suất từ P chảy sang A, trong khi B được xả thông qua cổng T. Khi này, xy lanh di chuyển theo một hướng xác định.

• Vị trí 2 (Trung vị): Đây là trạng thái đứng yên của van. Tùy vào thiết kế của lõi van, ở vị trí này hệ thống có thể đóng toàn bộ các cổng, xả toàn bộ áp suất hoặc giữ nguyên áp suất trong buồng xy lanh. Đây chính là điểm khác biệt then chốt giúp van 4/3 kiểm soát được vị trí dừng của cơ cấu.

• Vị trí 3: Dòng áp suất P chảy sang B, trong khi A được xả thông qua cổng T. Kết quả là xy lanh đảo chiều chuyển động ngược lại so với vị trí 1.

Tùy vào nhu cầu vận hành, van có thể được điều khiển bằng tay gạt cơ học, cuộn coil điện từ, hoặc sử dụng tín hiệu khí nén/thủy lực pilot để thay đổi trạng thái.

Các Loại Van 4/3 Phổ Biến

Tùy vào trạng thái của vị trí trung tâm (vị trí giữa), ta có 3 loại van phổ biến nhất:

• Van Trung Vị Đóng (Closed Center): Ở vị trí giữa, tất cả các cổng đều bị khóa kín. Ưu điểm lớn nhất là khả năng giữ xy lanh đứng yên tại chỗ, hạn chế tối đa tình trạng trôi tải. Loại này thường được dùng trong các máy ép cần độ chính xác cao.

• Van Trung Vị Xả (Exhaust Center): Khi về trung vị, các cổng A và B được thông với cổng xả T. Ưu điểm là giảm áp nhanh, giúp người vận hành dễ dàng di chuyển cơ cấu bằng tay khi có sự cố, tăng tính an toàn cho hệ thống.

• Van Trung Vị Giữ Áp (Pressure Center): Cho phép duy trì áp suất từ cổng P vào cả hai cổng A và B. Loại này giúp duy trì lực tác động ngay cả khi ở vị trí dừng, tăng độ ổn định vận hành cho các hệ thống đòi hỏi lực kẹp duy trì.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo hiệu suất, khi lựa chọn van 4/3, bạn cần đặc biệt lưu ý các thông số sau:

So Sánh Van 4/3 Và Van 5/2

Việc nhầm lẫn giữa van 4/3 và 5/2 là lỗi sai cơ bản nhưng rất nghiêm trọng trong tự động hóa.

• Van 5/2: Chỉ có 2 vị trí (đóng/mở), không có trạng thái dừng giữa. Xy lanh luôn ở trạng thái đi hết hành trình hoặc thu về hoàn toàn. Phù hợp cho các hệ thống đơn giản.

• Van 4/3: Có thêm vị trí trung gian (vị trí thứ 3), cho phép dừng xy lanh ở bất kỳ điểm nào trên hành trình. Đây là ưu thế vượt trội khi bạn cần kiểm soát trạng thái trung gian, giữ tải hoặc yêu cầu tính an toàn khắt khe trong các quy trình phức tạp.

Tại Sao Chọn Sai Van Có Thể Làm Hệ Thống Hoạt Động Sai?

Nhiều kỹ sư chỉ tập trung vào số cửa mà bỏ qua kiểu trung vị, điện áp hoặc lưu lượng. Hệ quả là xy lanh không thể đảo chiều, bị mất áp liên tục, hoặc van điện từ bị nóng bất thường do quá tải coil. Đặc biệt trong các dây chuyền sản xuất tự động hóa tốc độ cao, việc chọn sai van 4/3 có thể khiến toàn bộ quy trình bị đình trệ, gây tổn thất lớn về kinh tế.

Hướng Dẫn Chọn Và Lắp Đặt Van 4 Cửa 3 Vị Trí

Để hệ thống vận hành bền bỉ, hãy thực hiện theo quy trình chuẩn:

1. Xác định môi trường: Là khí nén hay thủy lực để chọn loại van chịu áp tương ứng.

2. Chọn kiểu trung vị: Nếu cần giữ tải, hãy chọn trung vị đóng; nếu cần an toàn xả áp, hãy chọn trung vị xả.

3. Kiểm tra điện áp: Đảm bảo cuộn coil tương thích với nguồn điện của tủ điều khiển.

4. Kích thước cổng: Phải khớp với đường ống để tránh thắt nút lưu lượng.

Checklist lắp đặt:

• Kiểm tra điện áp coil trước khi cấp điện (tránh cháy coil).

• Đấu nối đúng sơ đồ P-A-B-T.

• Vệ sinh kỹ đường khí/dầu để tránh kẹt cặn bẩn trong lõi van.

• Test hoạt động ở áp suất thấp trước khi vận hành thực tế.

Câu Hỏi Thường Gặp (FAQ)

1.Van 4 cửa 3 vị trí dùng để làm gì?

Thiết bị dùng để điều khiển hướng, dừng và đảo chiều xy lanh trong các hệ thống khí nén, thủy lực.

2.Ký hiệu 4/3 nghĩa là gì?

4 cửa kết nối (P, A, B, T) và 3 vị trí hoạt động của lõi van.

3.Nên chọn trung vị đóng hay xả?

Nếu muốn giữ tải, hãy chọn trung vị đóng. Nếu ưu tiên an toàn, hãy chọn trung vị xả.

4.Van điện từ 4/3 có dùng cho khí nén được không?

Có, đây là ứng dụng phổ biến nhất trong công nghiệp tự động hóa.

Kết Luận

Van 4 cửa 3 vị trí là thiết bị không thể thay thế trong các hệ thống điều khiển xy lanh hiện đại nhờ khả năng kiểm soát hướng dòng linh hoạt và trạng thái trung gian ưu việt. Việc hiểu rõ nguyên lý và chọn đúng loại van không chỉ tối ưu hóa năng suất mà còn bảo vệ an toàn cho cả dây chuyền.
