Forged Steel Gate Valves: Giải Pháp Kỹ Thuật Tối Ưu Cho Hệ Thống Áp Lực Cao

Trong thế giới của các quy trình công nghiệp nặng – từ nhà máy lọc hóa dầu, hệ thống dẫn hơi nóng siêu nhiệt đến các đường ống truyền tải năng lượng khổng lồ – áp suất không chỉ là một thông số vận hành, mà còn là một thử thách khủng khiếp đối với mọi thiết bị. Trong môi trường khắc nghiệt đó, các van cổng thông thường (cast steel) có thể trở nên yếu ớt, dễ bị nứt vỡ hoặc biến dạng. Đó là lý do tại sao Forged steel gate valves (van cổng thép rèn) được xem là "tiêu chuẩn vàng" trong các ứng dụng áp lực cao và môi trường critical service.

Bài viết này sẽ đi sâu vào phân tích lý do tại sao loại van này lại không thể thay thế, cách vận hành, các tiêu chuẩn lựa chọn và làm thế nào để đảm bảo hệ thống của bạn vận hành an toàn tuyệt đối.

1. Vì Sao Hệ Thống Áp Lực Cao Cần Forged Steel Gate Valves?

Sự cố nứt vỡ van do áp suất cao (pressure failure) thường xuất phát từ những điểm yếu bên trong cấu trúc kim loại của van thép đúc. Khi dòng lưu chất (thường là hơi nóng, khí nén áp lực cao hoặc dầu khí) tác động liên tục, các lỗ khí siêu nhỏ (porosity) trong thép đúc có thể trở thành tâm điểm của vết nứt, dẫn đến rò rỉ hoặc vỡ thân van đột ngột.

Những tình huống thực tế đầy rủi ro

• Shock nhiệt trong hệ thống steam: Khi khởi động lò hơi, sự thay đổi nhiệt độ đột ngột tạo ra ứng suất nhiệt khổng lồ. Các van không được rèn kỹ dễ bị biến dạng.

• Rò rỉ trong đường ống dẫn khí nén cao áp: Tại các nhà máy xử lý khí, áp suất vận hành thường vượt xa ngưỡng chịu đựng của van thông thường.

• Môi trường dầu khí: Lưu chất mang tính ăn mòn cộng hưởng với áp suất cao tạo thành "combo" phá hủy van nhanh chóng.

Hậu quả của việc dùng sai thiết bị

Khi chọn nhầm van cho hệ thống áp lực cao, hậu quả không chỉ là Downtime (dừng máy sản xuất) gây thất thoát hàng tỷ đồng, mà quan trọng hơn là Mất an toàn vận hành. Một van cổng bị vỡ trong hệ thống hơi nóng có thể gây ra thương vong lớn. Do đó, việc sử dụng high pressure gate valve được chế tạo từ phương pháp rèn là lựa chọn "bảo hiểm" tốt nhất cho doanh nghiệp.

2. Kiến Thức Nền: Forged Steel Gate Valves Là Gì?

Forged steel gate valves là loại van cổng được tạo hình bằng phương pháp rèn (Forging). Khác với đúc (Casting) là nung chảy kim loại và đổ vào khuôn, rèn là quá trình nén ép phôi thép dưới áp lực cực lớn ở nhiệt độ cao. Quá trình này giúp thay đổi cấu trúc hạt của thép, làm cho kim loại trở nên đặc, mịn và đồng nhất hoàn toàn.

Ứng dụng chính của van thép rèn

• Thermal Power (Nhiệt điện): Kiểm soát đường hơi chính.

• Oil & Gas: Kiểm soát giếng dầu, đường ống dẫn khí.

• Refinery (Lọc hóa dầu): Xử lý các dòng lưu chất phức tạp dưới áp suất lớn.

• Chemical Processing: Chịu đựng các dòng chất lỏng ăn mòn và áp suất lớn.

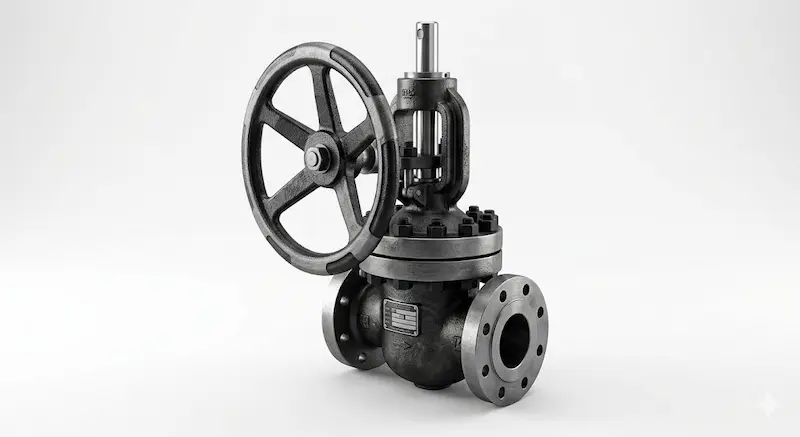

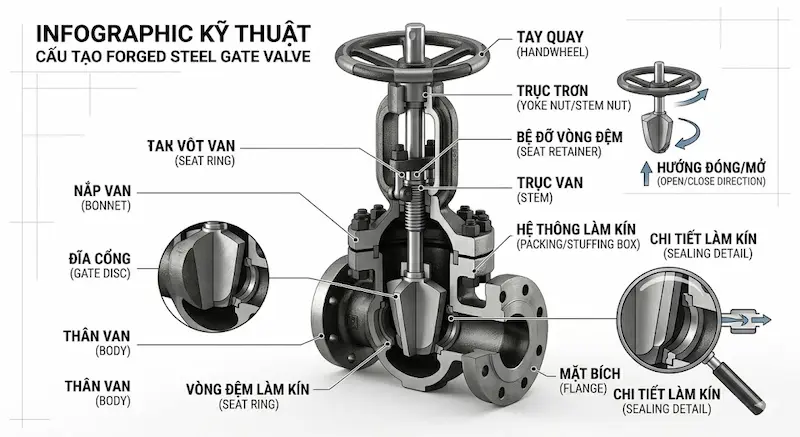

Cấu tạo cơ bản của van thép rèn

Để đảm bảo chịu được áp suất cao, mỗi thành phần của van đều được thiết kế chuyên biệt:

• Forged body: Thân van được rèn nguyên khối, cực kỳ chắc chắn.

• Gate disc: Đĩa van đóng vai trò là "cánh cửa" chắn dòng.

• Stem: Trục van chịu lực tác động trực tiếp khi đóng mở.

• Bonnet: Nắp van, điểm nối giữa thân và trục, nơi cần độ kín khít nhất.

• Seat ring: Vòng đệm giúp tạo độ kín giữa đĩa và thân van.

3. Nguyên Lý Hoạt Động Của Forged Steel Gate Valve

Van cổng thép rèn hoạt động trên nguyên tắc nâng hạ (linear motion). Đĩa van hình cổng được kết nối với trục vít. Khi người vận hành xoay tay quay hoặc tác động bộ điều khiển, trục vít sẽ đẩy đĩa van đi lên hoặc xuống.

Tại sao gate valve lại được ưa chuộng cho hệ thống cao áp?

1. Ít cản dòng (Low Pressure Drop): Khi mở hoàn toàn, đĩa van nằm hẳn bên trên dòng chảy. Điều này giúp lưu chất đi qua mà không bị nhiễu loạn hay sụt áp đáng kể.

2. Khả năng làm kín tuyệt đối: Bề mặt tiếp xúc giữa đĩa van và vòng đệm được gia công cực kỳ chính xác (lapping), đảm bảo không một giọt chất lỏng nào có thể thoát ra khi đóng kín.

Tại sao không dùng van cổng để điều tiết lưu lượng?

Nhiều người lầm tưởng có thể dùng van cổng để chỉnh lưu lượng (throttling). Đây là sai lầm nghiêm trọng. Ở vị trí điều tiết (đĩa van nằm lửng lơ), dòng lưu chất tốc độ cao sẽ va đập liên tục vào đĩa van, gây ra rung động, bào mòn bề mặt đĩa và ghế van (seat), dẫn đến việc van nhanh chóng mất khả năng làm kín.

4. Phân Tích Chuyên Sâu: Các Loại Van Thép Rèn Phổ Biến

Bolted Bonnet Gate Valve (Van nắp bắt bu-lông)

Đây là thiết kế phổ biến nhất trong các nhà máy. Nắp van được cố định bằng bu-lông, giúp việc tháo lắp để thay thế vòng đệm hay trục van trở nên dễ dàng. Nó phù hợp với hầu hết các ứng dụng công nghiệp mà không yêu cầu áp suất quá cực đoan.

Pressure Seal Gate Valve (Van tự kín áp suất)

Đây là công nghệ cao cấp nhất cho các hệ thống "Critical service". Thiết kế này tận dụng chính áp suất bên trong của đường ống để ép vòng đệm vào nắp van. Áp suất càng cao, độ kín càng tốt. Nếu hệ thống của bạn vận hành ở class 1500 hoặc 2500, đây là lựa chọn bắt buộc.

Socket Weld & Threaded Gate Valves

• Socket Weld (Hàn lồng): Ống được chèn vào hốc van và hàn xung quanh. Độ kín là tuyệt đối, không có đường cho lưu chất thoát ra, lý tưởng cho đường ống dẫn hóa chất hoặc dầu.

• Threaded (Kết nối ren): Dễ dàng lắp đặt và tháo dỡ, thường thấy trong các cụm van điều khiển (valve skid) nhỏ hoặc hệ thống khí nén áp cao.

5. Thông Số Kỹ Thuật Quan Trọng Và Tiêu Chuẩn

Việc đọc hiểu thông số là kỹ năng sống còn của kỹ sư vận hành:

• Pressure Class (ASME B16.34): Class 150, 300, 600, 800, 1500. Số càng lớn, độ dày thân van càng dày. Thông thường các dòng van rèn nhỏ dùng Class 800.

• Vật liệu thân (ASTM A105): Thép cacbon tiêu chuẩn. Đối với môi trường nhiệt cao, người ta dùng thép hợp kim như F11 (Cr-Mo) hoặc F22. Nếu là môi trường ăn mòn, F316 (inox) là lựa chọn thay thế.

• Tiêu chuẩn API 602: Đây là tiêu chuẩn thiết kế riêng cho van cổng thép rèn cỡ nhỏ (từ 1/2" đến 2"). Nếu van bạn mua không có chứng chỉ API 602, hãy cẩn thận với chất lượng.

6. Forged Steel Valve vs. Cast Steel Valve: Sự Khác Biệt

Tại sao forged steel gate valves lại được gọi là lựa chọn cho "Critical service" còn Cast Steel chỉ là "General service"?

Insight: Trong các hệ thống dẫn hơi quá nhiệt, thép đúc có thể bị "rò rỉ thẩm thấu" (micro-leakage) qua thời gian do các lỗ hổng bên trong kim loại, trong khi thép rèn vẫn bền bỉ sau hàng chục năm.

7. Vì Sao Van Thép Rèn Chịu Áp Tốt Hơn?

Quá trình Forging process làm thay đổi "mã gen" của thép. Khi thép được rèn, các hạt kim loại không chỉ bị ép chặt mà còn sắp xếp theo dòng chảy của áp lực. Điều này tạo ra một khung xương kim loại vững chắc. So với thép đúc – nơi kim loại nguội đi một cách ngẫu nhiên – thép rèn loại bỏ được sự phân tách pha, tăng cường độ cứng (hardness) và độ dai (toughness).

Khả năng chịu shock nhiệt là điểm cộng lớn nhất. Khi bạn đóng một van hơi nóng, nhiệt độ thay đổi từ 400°C xuống nhanh chóng, thép rèn có khả năng hấp thụ biến dạng này mà không bị nứt vỡ (brittle fracture), một ưu điểm vượt trội mà không loại thép nào có được.

8. Ứng Dụng Thực Tế Và Cách Chọn Đúng

Trong các critical pipeline (đường ống trọng yếu), forged steel gate valves được lắp đặt ở những vị trí mà sự cố đồng nghĩa với thảm họa:

• Sau máy bơm cao áp.

• Trước các tuabin hơi.

• Các vị trí phân nhánh của đường ống dẫn dầu.

Sai lầm chết người khi chọn van:

1. Dùng van Class thấp cho hệ thống áp cao: Áp suất làm việc thường biến động, nếu bạn chọn Class 150 cho hệ thống 20 bar, van có thể bị biến dạng sau thời gian ngắn.

2. Sai vật liệu: Dùng thép A105 cho môi trường nước biển. Bạn sẽ thấy van bị ăn mòn rỗ (pitting) chỉ trong vài tuần.

3. Tháo lắp sai kỹ thuật: Siết quá lực làm cong trục van, dẫn đến van bị kẹt.

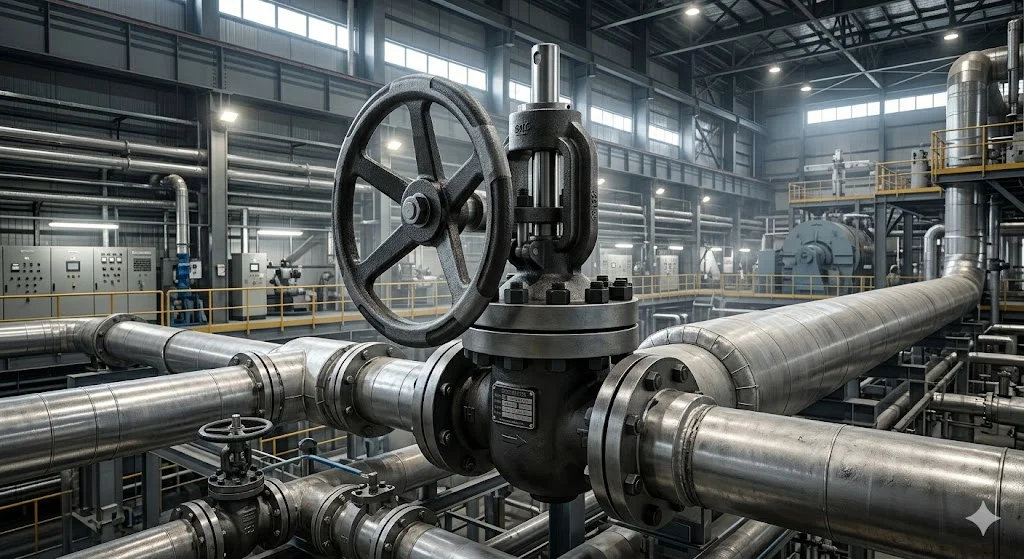

9. Hướng Dẫn Lắp Đặt Và Bảo Trì

Để van đạt tuổi thọ 20-30 năm, cần tuân thủ:

• Chiều Flow: Luôn kiểm tra mũi tên trên thân van. Lắp ngược chiều sẽ làm tăng áp lực lên seat, gây hỏng van nhanh.

• Lực siết: Khi hàn Socket Weld, tránh để nhiệt độ hàn truyền quá sâu vào bên trong làm hỏng vòng đệm.

• Packing (Gioăng trục): Đây là nơi dễ rò rỉ nhất. Hãy kiểm tra và siết chặt packing định kỳ 6 tháng/lần.

• Kiểm tra (Inspection): Sử dụng các biện pháp kiểm tra không phá hủy (NDT) như kiểm tra từ tính (MT) định kỳ để phát hiện vết nứt nhỏ trên thân van.

10. FAQ: Câu Hỏi Thường Gặp

Q: Forged steel gate valve khác cast steel thế nào?

A: Thép rèn chặt chẽ hơn, chịu áp cao hơn, không có rỗ khí như thép đúc.

Q: Forged steel gate valves chịu được áp bao nhiêu?

A: Tùy vào Class, nhưng phổ biến nhất là class 800 chịu được gần 138 bar áp suất làm việc ở nhiệt độ môi trường.

Q: Socket weld và threaded khác gì?

A: Socket weld là hàn vĩnh viễn, kín tuyệt đối, an toàn cho dầu khí. Threaded là nối ren, tiện cho hệ thống nhỏ.

Q: Gate valve có điều tiết lưu lượng không?

A: Tuyệt đối không. Gate valve chỉ đóng hoặc mở hoàn toàn.

Q: Tiêu chuẩn API 602 là gì?

A: Tiêu chuẩn quốc tế cho van cổng thép rèn kích thước từ 1/2" đến 2", đảm bảo van hoạt động an toàn ở điều kiện công nghiệp nặng.

11. Kết Luận

Forged steel gate valves không chỉ là một thiết bị công nghiệp; nó là sự cam kết về độ an toàn và ổn định của hệ thống. Với cấu trúc thép rèn vững chắc, khả năng chịu áp lực vượt trội và tuổi thọ kéo dài hàng chục năm, đây là lựa chọn không thể thay thế cho các ứng dụng áp lực cao và môi trường critical service.

Đầu tư vào van thép rèn chất lượng cao ngay hôm nay chính là chiến lược bảo vệ nhà máy của bạn khỏi những rủi ro kỹ thuật, đảm bảo dây chuyền luôn vận hành trơn tru và an toàn tuyệt đối.
