Van khóa khí nén 1 4: Giải Pháp Kiểm Soát Dòng Khí Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Trong bức tranh vận hành của các nhà máy, xưởng sản xuất và các hệ thống cơ điện (MEP) hiện nay, khí nén đóng vai trò như một nguồn năng lượng sống còn. Từ việc vận hành các piston, xi lanh tự động cho đến các thiết bị cầm tay, khí nén mang lại sự linh hoạt và hiệu suất cao. Tuy nhiên, sức mạnh đó chỉ được kiểm soát tốt nhất khi bạn sở hữu những "trạm kiểm soát" tin cậy. Van khóa khí nén 1/4 không chỉ là một phụ kiện lắp ghép đơn thuần, mà là mắt xích quan trọng nhất giúp tối ưu hóa hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống khí nén công nghiệp của bạn.

1. Vì Sao Hệ Thống Khí Nén Cần Van Khóa Riêng?

Bạn đã bao giờ đứng trước tình trạng một dây chuyền sản xuất phải dừng hoàn toàn chỉ vì một điểm kết nối nhỏ bị rò rỉ khí? Hay việc bảo trì một thiết bị đơn lẻ trở thành cực hình khi toàn bộ hệ thống áp lực chính phải xả sạch trước khi thao tác? Đó là những bài toán mà bất kỳ kỹ sư vận hành nào cũng từng đối mặt.

Tình huống thực tế đầy thách thức

Trong các hệ thống khí nén dân dụng và công nghiệp, sự thiếu hụt các khóa khí nén phân đoạn thường dẫn đến những hệ lụy không nhỏ:

• Khó khăn khi cô lập thiết bị: Khi một xi lanh hoặc bộ lọc khí bị lỗi, việc không có van khóa ngay tại điểm đó buộc bạn phải cắt nguồn khí cả hệ thống, gây gián đoạn quy trình sản xuất của các bộ phận khác.

• Tình trạng rò rỉ không kiểm soát: Các điểm kết nối lâu ngày bị lão hóa, dẫn đến những tiếng "xì" nhỏ. Nếu không có van khóa riêng, lượng khí thất thoát này sẽ tiêu tốn một khoản chi phí vận hành máy nén cực lớn mỗi tháng.

• Khó khăn khi xử lý sự cố: Trong trường hợp xảy ra nổ ống hoặc rò rỉ lớn, việc đóng nhanh nguồn khí tổng có thể làm gián đoạn mọi thiết bị khác, gây thiệt hại nghiêm trọng.

Hậu quả của việc thiếu van khóa

Khi hệ thống khí nén không được chia tách hợp lý bằng các van khóa khí nén 1 4, doanh nghiệp sẽ phải đối mặt với:

1. Hao phí khí nén (Air leakage): Đây là "kẻ trộm" giấu mặt. Khí nén là dạng năng lượng đắt đỏ nhất trong sản xuất. Rò rỉ khí làm máy nén phải chạy liên tục, tăng chi phí tiền điện và làm giảm tuổi thọ máy nén nhanh chóng.

2. Giảm hiệu suất máy móc: Áp suất không ổn định tại các đầu thiết bị cuối nguồn sẽ khiến các thiết bị tự động hóa hoạt động sai lệch, gây lỗi sản phẩm.

3. Mất an toàn vận hành: Khi cần bảo trì khẩn cấp, việc không thể ngắt nguồn khí cục bộ khiến nhân viên kỹ thuật đối mặt với áp suất cao, tăng nguy cơ tai nạn lao động.

Dẫn dắt: Chính vì những lý do đó, van khóa khí nén 1/4 được xem là giải pháp "nhỏ mà có võ". Với thiết kế nhỏ gọn, độ bền cao và khả năng phản hồi tức thời, nó là thiết bị không thể thiếu trong bất kỳ sơ đồ thiết kế hệ thống khí nén chuyên nghiệp nào.

2. Kiến Thức Nền: van khóa khí nén 1 4 Là Gì?

Định nghĩa chuẩn kỹ thuật

Van khóa khí nén 1 4 (hay thường gọi là van bi khí nén 1/4) là thiết bị cơ khí chuyên dụng dùng để đóng hoặc mở dòng lưu chất khí nén trong hệ thống đường ống. Kích thước 1/4 inch là kích thước phổ biến nhất trong phân khúc van khí nén mini và trung bình, phục vụ cho các ứng dụng từ máy nén khí dân dụng đến các bộ phận truyền động trong nhà máy công nghiệp.

Tại sao lại là "1/4 inch"?

Con số 1/4 inch ở đây là kích thước đường kính danh nghĩa (DN) của ren kết nối. Cụ thể:

• 1/4 inch tương đương với khoảng 13mm đường kính ngoài của ren.

• BSPT và BSP: Đây là các tiêu chuẩn ren phổ biến (Anh Quốc). BSPT là ren côn (tự kín khi siết chặt), còn BSP là ren thẳng (thường cần gioăng đệm hoặc băng tan). Sự khác biệt này cực kỳ quan trọng; nếu bạn dùng ren không khớp, mối nối sẽ không bao giờ kín khít, dẫn đến rò rỉ dai dẳng.

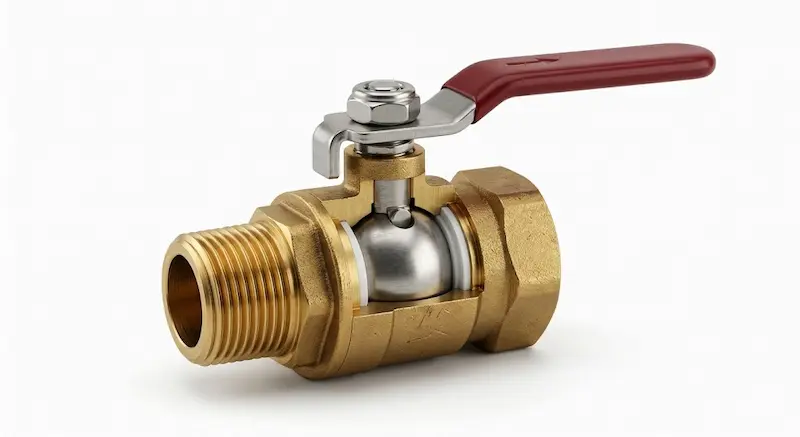

Cấu tạo tối ưu cho khí nén

• Thân van: Thường được đúc từ đồng thau (brass) giúp chống gỉ sét, chịu được áp lực cao. Trong môi trường khắc nghiệt, inox là lựa chọn thay thế tốt hơn.

• Tay gạt: Được bọc nhựa cách nhiệt, giúp thao tác nhẹ nhàng, nhanh chóng.

• Bi van: Được mạ crom sáng bóng, giảm ma sát, đảm bảo độ kín tối đa khi xoay 90 độ.

• Gioăng kín (Seal): Thường sử dụng PTFE (Teflon), vật liệu này chịu được ma sát tốt, nhiệt độ cao và đảm bảo tính kín khít cho dòng khí nén – môi trường rất dễ bị "thất thoát".

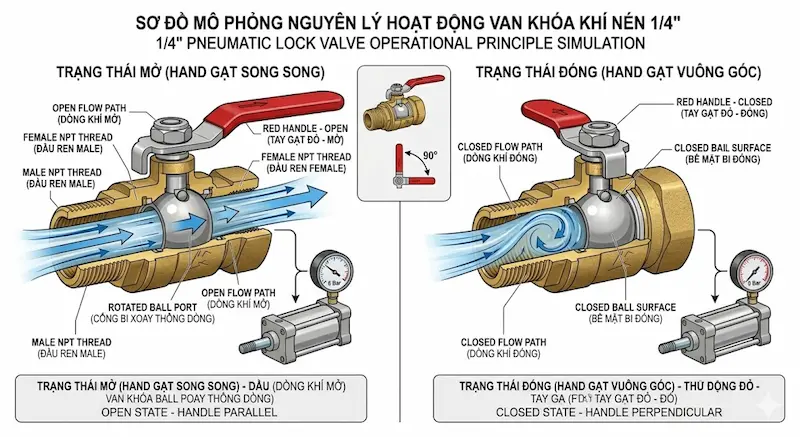

3. Nguyên Lý Hoạt Động Của Van Khóa Khí Nén

Hiểu rõ nguyên lý giúp bạn vận hành hệ thống bền bỉ hơn. Van khóa khí nén 1 4 hoạt động dựa trên cơ chế van bi. Bên trong thân van là một quả cầu kim loại có lỗ xuyên tâm.

Cơ chế "Gạt và Khóa"

• Trạng thái Mở: Khi tay gạt đặt song song với đường ống, lỗ xuyên tâm của quả cầu nằm thẳng hàng với luồng khí, cho phép dòng khí đi qua với tổn thất áp suất thấp nhất.

• Trạng thái Đóng: Khi xoay tay gạt một góc 90 độ, quả cầu quay theo, phần đặc của quả cầu sẽ chặn ngang đường ống, khiến dòng khí bị chặn đứng hoàn toàn.

Tại sao van bi lại là "ngôi vương" trong hệ thống khí nén?

So với các loại van cầu hay van cổng, van bi khí nén có tốc độ đóng mở gần như tức thì. Đối với khí nén – nơi mà sự thất thoát áp suất dù nhỏ cũng gây ảnh hưởng lớn – thì khả năng khóa kín của van bi nhờ vào cấu tạo quả cầu và gioăng PTFE là sự lựa chọn số 1. Ngoài ra, van bi còn có thiết kế "Full Port" (cửa mở toàn phần), giúp lưu lượng khí đi qua đạt tối đa mà không gây ra hiện tượng nghẽn dòng hay sụt áp không mong muốn.

4. Phân Tích Chuyên Sâu: Các Loại van khóa khí nén 1 4 Phổ Biến

Để phù hợp với từng môi trường sản xuất khác nhau, thị trường hiện nay cung cấp đa dạng các dòng van 1/4:

Van bi khí nén tay gạt (Standard Ball Valve)

Đây là "quốc dân" trong các xưởng cơ khí và máy nén khí. Nó bền bỉ, rẻ tiền, dễ thay thế. Phù hợp cho những vị trí người vận hành cần thao tác thủ công.

Van khóa khí nén mini (Compact Ball Valve)

Thiết kế siêu nhỏ gọn, phù hợp lắp trong các khối điều khiển, trong không gian chật hẹp của máy móc tự động hoặc hệ thống robot. Dù nhỏ nhưng khả năng chịu áp lực không thua kém các loại van lớn.

Van khóa khí nén inox (Stainless Steel Valve)

Dành cho môi trường có tính ăn mòn cao như nhà máy hóa chất, phòng thí nghiệm hoặc những nơi có độ ẩm cực cao. Inox 304 hoặc 316 đảm bảo van không bị rỉ sét sau nhiều năm sử dụng.

Van khóa khí nén tự động (Automation Valve)

Được trang bị thêm các bộ truyền động điện (actuator) hoặc khí nén. Chúng được dùng trong các dây chuyền tự động hoàn toàn, cho phép điều khiển từ xa, giảm bớt nhân công và nâng cao độ an toàn.

5. Thông Số Kỹ Thuật Quan Trọng Khi Chọn Mua

Việc chọn sai thông số kỹ thuật là sai lầm phổ biến dẫn đến hỏng hóc sớm. Hãy ghi nhớ các yếu tố sau:

Kích thước ren (Port Size)

Như đã đề cập, 1/4 inch (G1/4, PT1/4) là chuẩn nhất. Nếu thiết bị của bạn dùng hệ ren NPT (Chuẩn Mỹ), bạn cần dùng thêm bộ chuyển đổi, nếu cố siết sẽ làm hỏng hoàn toàn ren thiết bị.

Áp suất làm việc (Pressure Rating)

Van 1/4 thông dụng chịu được áp từ 10 bar đến 16 bar. Hệ thống khí nén công nghiệp thường chạy ở 7–8 bar. Hãy luôn chọn van có áp suất danh định cao hơn áp suất vận hành của máy nén ít nhất 1.5 lần để đảm bảo an toàn.

Vật liệu và Nhiệt độ

• Đồng thau: Tốt cho môi trường thông thường.

• Inox: Dùng cho khí ẩm, hơi hóa chất.

• Nhiệt độ: Đa số các loại van này hoạt động tốt ở -10°C đến 80°C. Nếu hệ thống khí nén chạy qua các dàn nóng, hãy kiểm tra kỹ giới hạn chịu nhiệt của gioăng PTFE bên trong.

Giải thích: Nếu chọn nhầm van có áp suất thấp hơn máy nén, nguy cơ nổ thân van hoặc văng bi van là rất cao, cực kỳ nguy hiểm cho người vận hành.

6. So Sánh Van Khóa Khí Nén và Van Điện Từ

Nhiều người hỏi: "Tại sao không dùng van điện từ cho mọi vị trí?". Câu trả lời nằm ở công năng:

Phân tích: * Van khóa tay: Là phương án rẻ nhất và an toàn nhất để cách ly thiết bị khi bảo trì. Nó không phụ thuộc vào điện năng, đảm bảo ngắt nguồn khí ngay cả khi mất điện.

• Van điện từ: Chỉ nên sử dụng cho các quy trình cần đóng mở liên tục hàng ngàn lần mỗi ngày theo chu kỳ tự động.

7. Vì Sao Van 1/4 Được Dùng Phổ Biến Đến Thế?

Kích thước 1/4 inch thực sự là "con số vàng" trong ngành khí nén:

• Tương thích hoàn hảo: Hầu hết các loại xi lanh khí nén, bộ lọc khí, và thiết bị cầm tay dân dụng đều sử dụng cổng kết nối 1/4 inch.

• Nhỏ gọn và linh hoạt: Dễ dàng lắp đặt ở bất cứ đâu trong sơ đồ mạch khí nén mà không làm cồng kềnh máy móc.

• Giá thành: Nhờ sản xuất số lượng lớn, chi phí cho một chiếc van 1/4 rất rẻ, giúp doanh nghiệp tiết kiệm chi phí bảo trì mà vẫn đạt hiệu quả cao.

Insight: Trong các dây chuyền sản xuất tự động, việc lắp đặt mỗi xi lanh một van khóa khí nén 1 4 riêng biệt là quy tắc vàng của các kỹ sư hiện đại. Điều này giúp tối ưu hóa thời gian sửa chữa – chỉ cần khóa một van, cả dây chuyền vẫn tiếp tục chạy.

8. Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Chọn sai ren: Cố tình ép ren hệ G vào lỗ ren hệ NPT. Kết quả là làm hỏng ren thiết bị và xì khí vĩnh viễn.

2. Quá áp: Dùng van 1/4 mini cho các hệ thống khí nén áp lực cực cao (trên 16 bar) dẫn đến vỡ van.

3. Không dùng băng tan: Băng tan Teflon là "người bạn đồng hành" không thể thiếu cho các mối nối ren. Không dùng băng tan sẽ gây ra tiếng xì khó chịu và mất áp.

4. Lắp sai chiều: Mặc dù van bi 1/4 có thể chảy hai chiều, nhưng nếu lắp ngược so với thiết kế tay gạt, việc đóng mở sẽ bị cản trở bởi vị trí đặt tay.

5. Chọn vật liệu sai: Dùng van đồng cho môi trường tiếp xúc hóa chất ăn mòn, làm van nhanh chóng bị oxy hóa, bục lỗ.

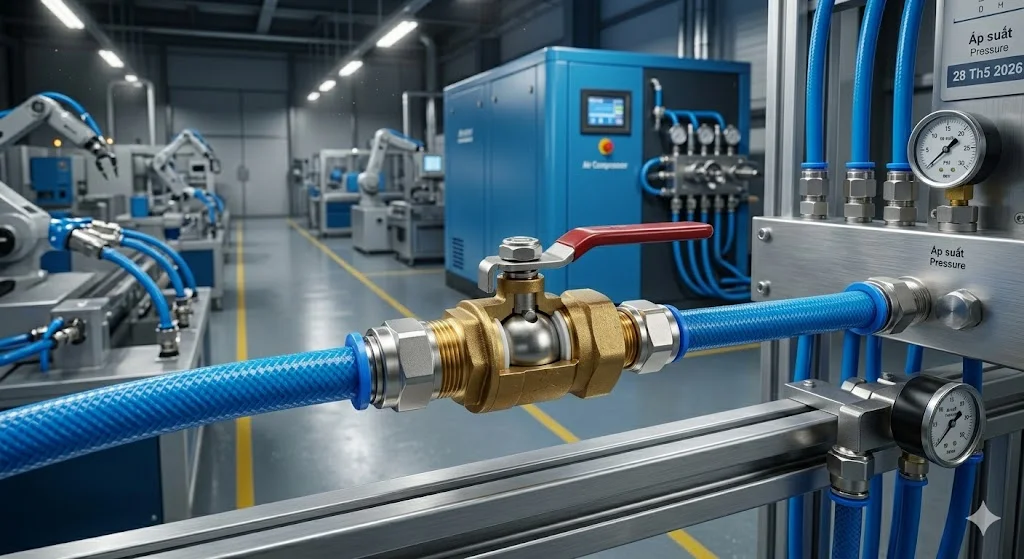

9. Hướng Dẫn Lắp Đặt Và Bảo Trì Đúng Cách

Các bước lắp đặt chuẩn chuyên gia:

• Bước 1: Làm sạch các đầu ren, loại bỏ bụi bẩn hoặc bavia kim loại từ quá trình cắt ống.

• Bước 2: Quấn băng tan Teflon theo chiều kim đồng hồ quanh ren đực, quấn khoảng 5-7 vòng để đảm bảo độ dày.

• Bước 3: Dùng mỏ lết hoặc cờ lê siết chặt vừa đủ. Không siết quá tay vì có thể gây nứt thân van đồng.

• Bước 4: Kiểm tra rò rỉ. Mẹo nhỏ: dùng bình xịt nước xà phòng vào mối nối. Nếu bong bóng khí xuất hiện, hãy siết thêm một chút hoặc quấn lại băng tan.

Bảo trì định kỳ

Khí nén thường chứa hơi ẩm, dẫn đến cặn bẩn bám vào gioăng van sau một thời gian dài.

• Hãy kiểm tra van định kỳ 6 tháng một lần.

• Nếu tay gạt trở nên cứng, hãy tra một ít dầu bôi trơn vào trục quay.

• Nếu van có dấu hiệu xì khí tại trục tay gạt, đã đến lúc thay thế toàn bộ van để đảm bảo an toàn.

10. Câu Hỏi Thường Gặp (FAQ)

FAQ 1: Ren 1/4 tương ứng bao nhiêu mm?

Ren 1/4 inch trong hệ thống khí nén (chuẩn G) có đường kính ngoài khoảng 13mm. Đây là kích thước tiêu chuẩn cho các thiết bị khí nén cỡ nhỏ.

FAQ 2: Van khóa khí nén 1 4 chịu được bao nhiêu bar?

Phần lớn các loại van 1/4 trên thị trường được thiết kế chịu áp từ 10 bar đến 16 bar, đủ đáp ứng cho 95% các hệ thống máy nén khí dân dụng và công nghiệp.

FAQ 3: Van khí nén inox có tốt hơn đồng không?

Inox tốt hơn về khả năng chống ăn mòn và độ bền trong môi trường ẩm. Đồng có lợi thế về giá và tính năng bôi trơn tự nhiên. Hãy chọn inox nếu bạn cần sự bền bỉ lâu dài.

FAQ 4: Có thể dùng van nước cho khí nén không?

Có thể dùng được nếu kích thước ren khớp, nhưng van khí nén chuyên dụng thường có gioăng kín tốt hơn và thiết kế nhỏ gọn hơn, giúp tránh rò rỉ khí (một loại môi chất khó kiểm soát hơn nước).

11. Kết Luận

Việc sử dụng van khóa khí nén 1 4 đúng cách không chỉ là việc lắp đặt một thiết bị đơn thuần, mà là chiến lược bảo vệ hệ thống của bạn trước những thất thoát năng lượng và rủi ro vận hành. Từ việc chọn đúng ren, đúng vật liệu cho đến thao tác lắp đặt chuẩn xác, tất cả đều góp phần vào sự ổn định và hiệu quả kinh tế cho doanh nghiệp.
