Van Cổng DN200: Phương Án Kiểm Soát Dòng Chảy Hiệu Quả Cho Tuyến Ống Lớn

Trong các hệ thống cấp nước quy mô lớn, hạ tầng phòng cháy chữa cháy (PCCC) và các nhà máy công nghiệp hiện đại, van cổng DN 200 đóng vai trò là thiết bị then chốt, giúp kiểm soát lưu lượng trên các tuyến ống có kích thước đường kính lớn. Với khả năng vận hành ổn định và độ tin cậy cao, đây là lựa chọn hàng đầu để bảo đảm an toàn cho hạ tầng kỹ thuật của doanh nghiệp.

Tuy nhiên, trong quá trình triển khai và lựa chọn thiết bị, nhiều đơn vị thường đối mặt với những thách thức do chưa nắm vững kỹ thuật, như việc chọn sai tiêu chuẩn áp lực, vật liệu không tương thích với lưu chất hoặc quy cách lắp đặt không chuẩn xác. Những sai lầm này có thể dẫn đến hậu quả nghiêm trọng:

• Hệ thống giảm hiệu suất vận hành, gây lãng phí năng lượng đáng kể.

• Chi phí sửa chữa và thay thế tăng cao do van nhanh xuống cấp trong môi trường áp lực cao.

• Rủi ro rò rỉ hoặc mất an toàn trong các hệ thống vận hành liên tục.

Vậy thực chất van cổng DN 200 là gì? Cấu tạo ra sao và làm thế nào để chọn loại van phù hợp nhất cho dự án của bạn? Bài viết dưới đây sẽ phân tích chi tiết từ góc độ chuyên gia để giúp bạn tối ưu hóa hệ thống.

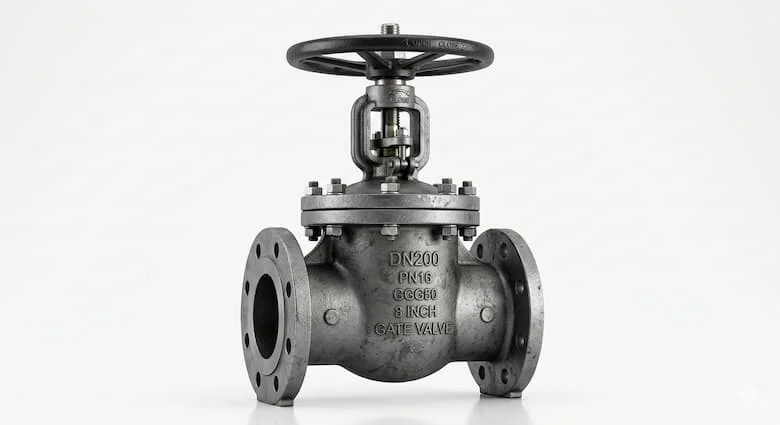

Van Cổng DN200 Là Gì?

Van cổng DN200 là loại van công nghiệp có kích thước danh nghĩa DN200, tương ứng với đường kính trong của ống khoảng 200mm. Thiết bị này thực hiện chức năng đóng hoặc mở dòng chảy thông qua cơ chế nâng hạ đĩa van theo phương thẳng đứng.

Về nguyên tắc vận hành, van cổng DN 200 chỉ phù hợp làm việc tối ưu ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Thiết bị này không được thiết kế để điều tiết lưu lượng liên tục. Việc cố tình sử dụng van để điều tiết sẽ gây ra sự rung lắc, mài mòn đĩa van và làm giảm đáng kể tuổi thọ của thiết bị.

Nhờ ưu điểm về lòng van thông suốt (dòng chảy toàn phần), van cổng DN 200 thường là lựa chọn ưu tiên trong:

• Hệ thống cấp nước sạch và xử lý nước thải đô thị.

• Hệ thống đường ống dẫn nước chữa cháy (PCCC) đòi hỏi áp lực ổn định.

• Các nhà máy sản xuất yêu cầu lưu lượng lớn và tổn thất áp suất thấp.

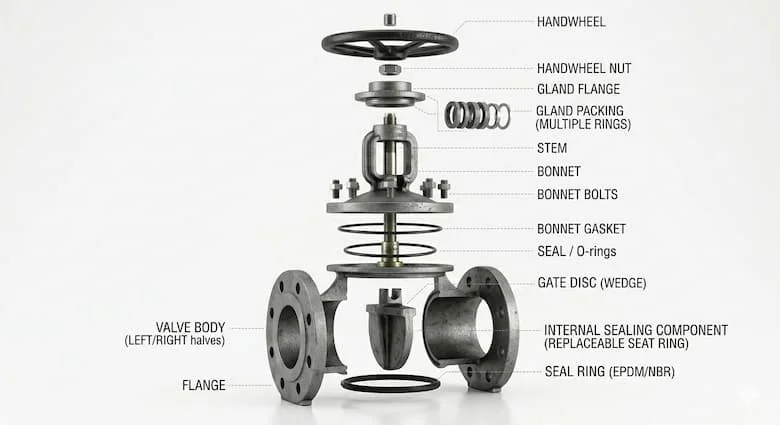

Nguyên Lý Hoạt Động Của Van Cổng DN 200

Van cổng DN 200 vận hành dựa trên cơ chế truyền động cơ học đơn giản nhưng vô cùng hiệu quả. Khi người vận hành xoay vô lăng, chuyển động quay sẽ được chuyển đổi thành chuyển động tịnh tiến của trục van, từ đó nâng hoặc hạ đĩa van.

• Khi nâng đĩa van lên: Dòng chảy được thông suốt, cho phép lưu chất đi qua một cách tự do mà không gặp vật cản.

• Khi hạ đĩa van xuống: Đĩa van ép chặt vào vòng đệm, chặn đứng hoàn toàn dòng chất lỏng, đảm bảo độ kín khít tuyệt đối cho hệ thống.

Khi van mở hoàn toàn, dòng chảy đi thẳng qua van mà không bị cản trở bởi bất kỳ bộ phận nào, từ đó giúp tổn thất áp lực cực thấp và lưu lượng được duy trì ổn định. Chính đặc tính này giúp van cổng DN 200 trở thành thiết bị không thể thay thế trên các tuyến ống chính công nghiệp.

Các Loại Van Cổng DN 200 Phổ Biến

Việc lựa chọn đúng chủng loại van giúp tối ưu hóa chi phí đầu tư và đảm bảo tuổi thọ hệ thống trong dài hạn.

1. Van Cổng Gang DN200

Đây là dòng sản phẩm phổ biến nhất nhờ giá thành hợp lý và độ bền cơ học cao. Với khả năng chịu lực tốt, van cổng gang DN200 rất phù hợp cho các hệ thống cấp nước sạch và công trình kỹ thuật dân dụng.

2. Van Cổng Inox DN200

Đối với các môi trường yêu cầu khắt khe về độ sạch hoặc tính chống ăn mòn như nhà máy thực phẩm, hóa chất, van cổng inox DN200 là giải pháp tối ưu. Chất liệu inox giúp van chịu được tác động của hóa chất mà không bị rỉ sét hay oxy hóa.

3. Van Cổng Ty Nổi DN200

Đặc điểm của loại này là trục van (ty) sẽ di chuyển lên xuống cùng với đĩa van. Điều này cho phép người vận hành dễ dàng quan sát trạng thái đóng/mở từ xa bằng mắt thường, rất thuận tiện cho việc kiểm tra tại các trạm bơm hoặc khu kỹ thuật.

4. Van Cổng Ty Chìm DN200

Với thiết kế ty nằm gọn trong thân van, loại này giúp tiết kiệm tối đa không gian lắp đặt. Van cổng ty chìm DN200 là lựa chọn hàng đầu cho các hệ thống lắp đặt âm đất hoặc trong các phòng kỹ thuật, hố ga có diện tích hạn chế.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo thiết bị tương thích với hạ tầng, các kỹ sư cần đặc biệt lưu tâm đến các thông số sau:

So Sánh Van Cổng DN 200 Và Van Bướm DN 200

Nhiều kỹ sư thường phân vân khi lựa chọn giữa van cổng và van bướm cho cùng kích thước DN200:

• Tổn thất áp: Van cổng có tổn thất áp thấp hơn do lòng van thông suốt hoàn toàn, trong khi đĩa van bướm luôn nằm trong dòng chảy.

• Độ kín: Van cổng mang lại độ kín khít cao hơn, phù hợp cho các vị trí cần chặn dòng tuyệt đối.

• Đóng mở: Van bướm đóng mở nhanh, trong khi van cổng cần thời gian quay vô lăng lâu hơn.

Nhìn chung, van cổng DN 200 vẫn là sự lựa chọn ưu việt cho các tuyến ống chính và hệ thống có áp lực cao, nơi đòi hỏi độ bền và tính ổn định dài hạn.

Tại Sao Van Cổng DN 200 Được Dùng Nhiều?

Van cổng DN 200 được ưa chuộng nhờ sự cân bằng giữa hiệu suất vận hành và chi phí sở hữu. Thiết bị sở hữu độ kín cao, khả năng chịu áp lực tốt và tuổi thọ bền bỉ trong các môi trường vận hành liên tục. Bên cạnh đó, việc dễ dàng bảo trì và sự đa dạng về vật liệu giúp loại van này phù hợp với hầu hết các môi trường công nghiệp hiện đại ngày nay.

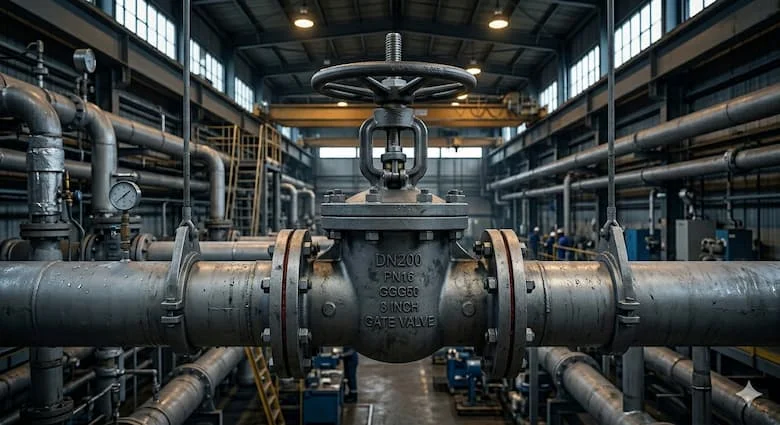

Ứng Dụng Thực Tế

• Hệ Thống Cấp Nước: Đóng vai trò là van chặn trên các tuyến ống cấp nước chính cho khu dân cư hoặc khu công nghiệp.

• Hệ Thống PCCC: Kiểm soát dòng nước chữa cháy với áp lực lớn, đảm bảo sẵn sàng khi có sự cố xảy ra.

• Nhà Máy Công Nghiệp: Kiểm soát chất lỏng kỹ thuật trong quá trình sản xuất, vận hành dây chuyền.

• Hệ Thống Xử Lý Nước: Điều khiển lưu lượng nước tại các bể chứa đầu vào/đầu ra.

Sai Lầm Thường Gặp Khi Sử Dụng

Việc dùng van để điều tiết lưu lượng thường gây mòn đĩa van và giảm tuổi thọ nghiêm trọng. Ngoài ra, chọn sai áp suất định mức có thể gây rò rỉ, hư hỏng gioăng làm kín. Cuối cùng, việc không bảo trì định kỳ dễ dẫn đến tình trạng kẹt van, cứng vô lăng do bụi bẩn và rỉ sét tích tụ trong thân van.

Hướng Dẫn Cách Chọn Van Cổng DN 200 Phù Hợp

Để tối ưu hóa hệ thống, hãy thực hiện theo quy trình chuẩn sau:

1. Xác định môi trường: Chọn vật liệu phù hợp với tính chất nước hoặc hóa chất (gang cho nước, inox cho hóa chất).

2. Kiểm tra áp suất: Đảm bảo áp lực PN10, PN16 hay PN25 phù hợp với công suất máy bơm.

3. Chọn kiểu ty van: Ty nổi cho nơi cần quan sát nhanh, ty chìm cho nơi cần tiết kiệm không gian.

4. Kiểm tra chuẩn mặt bích: Đảm bảo mặt bích van khớp với mặt bích đường ống hiện hữu.

Checklist trước khi lắp đặt: Kiểm tra đúng kích thước DN200, tiêu chuẩn mặt bích, test kín nước, siết bulong đối xứng đúng lực và vệ sinh sạch sẽ đường ống trước khi lắp.

Câu Hỏi Thường Gặp (FAQ)

1.Van cổng DN200 là bao nhiêu mm?

DN200 tương ứng với đường kính danh nghĩa khoảng 200mm.

2.Van cổng DN 200 dùng cho hệ thống nào?

Phù hợp nhất cho các hệ thống cấp nước, PCCC và các nhà máy công nghiệp.

3.Nên chọn van gang hay inox?

Gang có giá tốt và phổ biến cho nước sạch, inox có khả năng chống ăn mòn vượt trội trong môi trường hóa chất.

4.Van cổng DN200 có điều tiết lưu lượng được không?

Không nên dùng để điều tiết lưu lượng liên tục vì sẽ làm hỏng đĩa van và gây rung lắc.

5.Bao lâu nên bảo trì van?

Nên kiểm tra định kỳ 6 tháng/lần để đảm bảo độ kín và vận hành ổn định.

Kết Luận

Van cổng DN200 là giải pháp kỹ thuật tối ưu cho các hệ thống đường ống lớn nhờ khả năng chịu áp lực tốt, lưu lượng cao và độ ổn định lâu dài. Việc lựa chọn đúng loại van không chỉ giúp hệ thống vận hành an toàn mà còn giảm thiểu đáng kể chi phí bảo trì và thay thế trong tương lai.
