Van Cổng D50: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Đường Ống

Trong các hệ thống cấp nước và công nghiệp hiện nay, van cổng DN50 là thiết bị được sử dụng phổ biến nhờ khả năng đóng mở dòng chảy hiệu quả và độ bền cao. Đây là “chốt chặn” quan trọng đảm bảo sự lưu thông ổn định của lưu chất trong mạng lưới đường ống.

Tuy nhiên, trong thực tế triển khai, nhiều người khi lựa chọn thiết bị thường gặp phải những vấn đề nan giải như:

• Chọn sai kích thước khiến việc lắp đặt không khớp.

• Thông số áp lực làm việc không phù hợp với thực tế hệ thống.

• Van nhanh xuống cấp, rò rỉ sau thời gian ngắn sử dụng do chất liệu không tương thích.

Những sai lầm này gây ảnh hưởng trực tiếp đến hiệu suất vận hành, làm phát sinh chi phí bảo trì không đáng có và thậm chí đe dọa đến độ an toàn của toàn bộ hệ thống. Vậy van cổng DN50 thực chất là gì? Có những loại nào phổ biến? Khi nào nên ưu tiên dùng van gang hay inox? Bài viết dưới đây sẽ cung cấp góc nhìn chuyên sâu từ cấu tạo đến kinh nghiệm lựa chọn thực tế dành cho các kỹ sư và nhà quản lý vận hành.

Van Cổng D50 Là Gì?

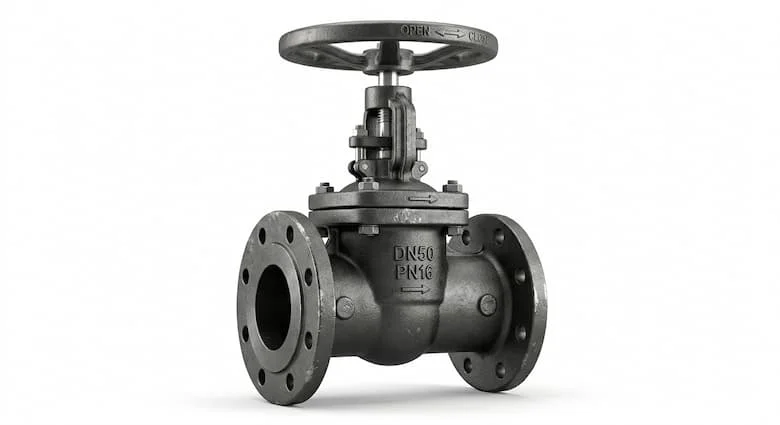

Van cổng D50 (hay gate valve) là dòng van công nghiệp có kích thước danh nghĩa DN50, tương ứng với đường kính ống khoảng 50mm. Thiết bị này thực hiện chức năng đóng hoặc mở dòng chảy thông qua cơ chế nâng hạ đĩa van theo phương thẳng đứng.

Về bản chất, van cổng hoạt động hiệu quả nhất ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Đây là điểm mấu chốt mà người vận hành cần lưu ý, bởi thiết bị này không được thiết kế để điều tiết lưu lượng (đóng mở một phần). Việc cố tình sử dụng van để điều tiết sẽ khiến dòng chảy tạo lực xói mòn, gây rung lắc và nhanh chóng làm hỏng đĩa van cũng như bề mặt làm kín.

Nhờ cấu tạo đặc biệt, van cổng DN50 thường được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch và nước thải.

• Hệ thống phòng cháy chữa cháy (PCCC) chuyên dụng.

• Các nhà máy sản xuất, khu công nghiệp và hệ thống đường ống kỹ thuật phức tạp.

Trên thị trường hiện nay, có bốn biến thể chính được phân loại dựa trên vật liệu và thiết kế trục van: van cổng gang, van cổng inox, van cổng ty nổi và van cổng ty chìm.

Nguyên Lý Hoạt Động Của Van Cổng DN50

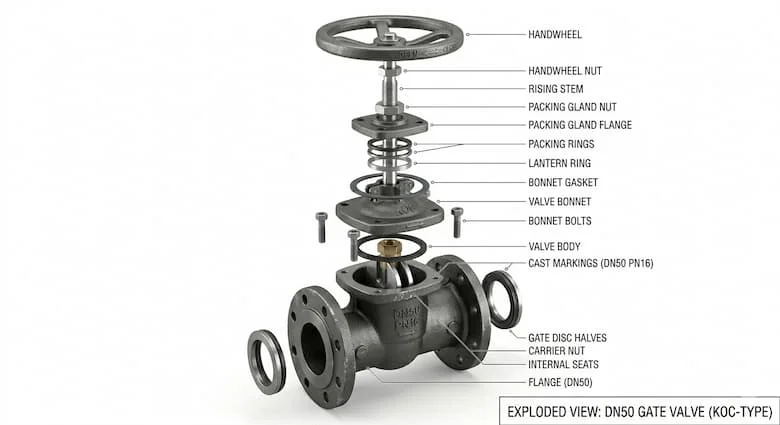

Cơ chế vận hành của van cổng DN50 dựa trên sự chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Khi người vận hành tác động lực lên tay quay (vô lăng), trục van sẽ di chuyển theo ren, từ đó kéo đĩa van đi lên hoặc hạ xuống.

• Khi mở van: Đĩa van được nhấc hoàn toàn ra khỏi lộ trình của dòng chảy. Lúc này, lưu chất đi thẳng qua van mà không gặp vật cản, giúp tổn thất áp lực ở mức thấp nhất và duy trì lưu lượng ổn định.

• Khi đóng van: Đĩa van hạ xuống, ép chặt vào các vòng đệm (seat) bên trong thân van để ngăn chặn hoàn toàn dòng chảy.

Chính nhờ thiết kế "full-bore" (dòng chảy toàn phần) này, van cổng là lựa chọn hàng đầu cho các hệ thống yêu cầu đường ống thông suốt, giảm thiểu sự sụt giảm áp suất trong mạng lưới cấp nước và đường ống kỹ thuật.

Các Loại Van Cổng DN50 Phổ Biến

Để tối ưu hóa chi phí và hiệu quả vận hành, việc hiểu rõ đặc tính từng loại van là cực kỳ quan trọng.

1. Van Cổng Gang D50

Đây là dòng sản phẩm có giá thành hợp lý nhất, phù hợp với đại đa số các hệ thống cấp thoát nước dân dụng và công nghiệp. Gang cầu (thường có ký hiệu GGG50) mang lại độ bền cơ học cao, chịu được áp lực tốt, là lựa chọn "kinh tế" cho hệ thống nước sạch và mạng lưới PCCC.

2. Van Cổng Inox D50

Khi yêu cầu môi trường làm việc khắc nghiệt hơn như hóa chất, nước nhiễm mặn hoặc thực phẩm, van cổng DN50 làm từ inox (thường là inox 304 hoặc 316) là phương án tối ưu. Inox có khả năng chống ăn mòn tuyệt đối, đảm bảo độ sạch và an toàn cho lưu chất trong thời gian dài.

3. Van Cổng Ty Nổi D50

Đặc điểm là phần trục van lộ ra ngoài khi mở. Ưu điểm lớn nhất là người vận hành có thể quan sát trực quan trạng thái van đang mở hay đóng chỉ bằng mắt thường. Điều này rất thuận tiện cho công tác kiểm tra và bảo trì nhanh trong các khu kỹ thuật tập trung.

4. Van Cổng Ty Chìm D50

Với thiết kế trục van nằm hoàn toàn bên trong thân, loại van này có kích thước gọn gàng, tiết kiệm không gian lắp đặt. Chúng đặc biệt phù hợp cho các hệ thống lắp đặt âm đất hoặc trong các phòng kỹ thuật có diện tích hạn chế.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo thiết bị hoạt động chính xác trong hệ thống, bạn cần lưu ý các thông số kỹ thuật sau:

So Sánh Van Cổng DN50 Và Van Bi D50

Nhiều người thường nhầm lẫn giữa hai loại van này. Dưới đây là bảng so sánh để bạn dễ dàng quyết định:

• Về điều tiết: Van cổng không phù hợp để điều tiết lưu lượng, trong khi van bi có thể thực hiện việc này tốt hơn.

• Về tổn thất áp: Cả hai đều có tổn thất áp suất thấp khi mở hoàn toàn.

• Về tốc độ: Van cổng đóng mở chậm (cần xoay nhiều vòng), trong khi van bi đóng mở nhanh (chỉ cần xoay 90 độ).

• Chi phí: Van cổng có chi phí đầu tư ban đầu thường thấp hơn so với van bi cùng loại kích thước lớn.

Van cổng DN50 vẫn là ưu tiên số 1 cho các tuyến ống chính và hệ thống cấp nước nhờ sự ổn định và độ bền cao trong môi trường vận hành liên tục.

Tại Sao Van Cổng DN50 Được Dùng Phổ Biến?

Sự ưa chuộng của van cổng DN50 trong các công trình kỹ thuật không phải là ngẫu nhiên. Nó sở hữu các lợi thế vượt trội:

• Độ kín khít cao: Đĩa van được thiết kế để ép chặt vào gioăng cao su, ngăn rò rỉ tuyệt đối.

• Chịu áp lực tốt: Cấu trúc thân gang hoặc inox dày dặn giúp chịu được áp suất PN16 dễ dàng.

• Dễ bảo trì: Thiết kế mặt bích giúp việc tháo lắp, thay thế gioăng hay đĩa van diễn ra nhanh chóng mà không cần cắt ống.

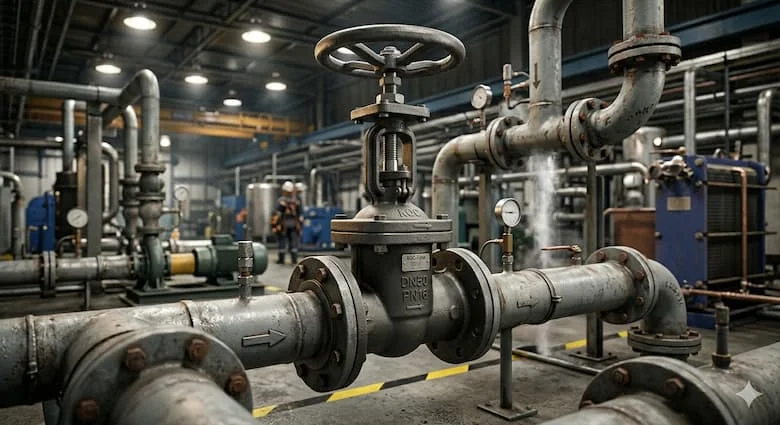

Ứng Dụng Thực Tế

• Hệ Thống Cấp Nước: Đóng vai trò là van chặn trên các tuyến ống chính dẫn nước vào các khu dân cư hoặc tòa nhà cao tầng.

• Hệ Thống PCCC: Kiểm soát nguồn nước chữa cháy, đảm bảo áp lực luôn sẵn sàng khi có sự cố.

• Nhà Máy Công Nghiệp: Dùng để cô lập các nhánh đường ống cần bảo trì hoặc xử lý sự cố.

• Hệ Thống Xử Lý Nước: Điều khiển lưu lượng nước đầu vào và đầu ra tại các bể xử lý.

Sai Lầm Thường Gặp

1. Dùng để điều tiết: Làm mòn đĩa van và gây rò rỉ sau một thời gian ngắn.

2. Chọn sai áp suất: Ví dụ chọn van PN10 cho hệ thống có áp lực 14 bar sẽ gây hỏng gioăng ngay lập tức.

3. Bỏ qua bảo trì: Để van kẹt cứng vô lăng do bụi bẩn, rỉ sét lâu ngày không tra dầu mỡ.

Hướng Dẫn Chọn Van Cổng D50 Phù Hợp

Để chọn mua thiết bị chuẩn xác, hãy thực hiện theo quy trình 4 bước sau:

1. Xác định môi trường: Nếu là nước sạch, chọn gang. Nếu là hóa chất, bắt buộc chọn inox.

2. Kiểm tra áp suất: Đối chiếu áp lực vận hành thực tế của máy bơm với thông số PN của van.

3. Chọn vật liệu: Đảm bảo vật liệu thân van tương thích với nhiệt độ và tính chất lưu chất.

4. Chọn kiểu ty: Ty chìm cho nơi hẹp, ty nổi cho nơi cần kiểm tra trạng thái nhanh.

Checklist trước khi lắp đặt:

• Kiểm tra kích thước mặt bích có tương thích với ống hay không.

• Làm sạch đường ống, tránh dị vật gây kẹt đĩa van.

• Siết bulong đối xứng để đảm bảo gioăng được ép đều, tránh rò rỉ.

• Kiểm tra chiều dòng chảy được ghi trên thân van (nếu có).

Câu Hỏi Thường Gặp (FAQ)

1.Van cổng D50 là bao nhiêu mm?

DN50 tương ứng với đường kính danh nghĩa khoảng 50mm, hay còn gọi là phi 60 trong thực tế thi công.

2.Tại sao không nên dùng van cổng D50 để điều tiết lưu lượng?

Việc mở van một phần sẽ khiến dòng chảy tạo ra hiện tượng rung lắc, gây xói mòn đĩa van và làm hỏng bề mặt làm kín nhanh chóng.

3.Nên chọn van cổng gang hay inox?

Gang phù hợp với nước sạch, PCCC vì chi phí tốt. Inox cần thiết cho hóa chất hoặc môi trường ăn mòn.

4.Bao lâu nên bảo trì van một lần?

Nên kiểm tra, tra dầu mỡ vào trục van và vận hành thử ít nhất 6 tháng/lần để đảm bảo van luôn trong trạng thái tốt nhất.

Kết Luận

Van cổng D50 là giải pháp kỹ thuật cốt lõi giúp hệ thống đường ống vận hành an toàn và ổn định. Việc lựa chọn đúng loại van không chỉ giúp bạn giảm chi phí bảo trì mà còn tăng tuổi thọ toàn bộ hệ thống lên đáng kể.
