Van Cổng Có Công Tắc Giám Sát: Lựa Chọn "Thông Minh" Cho Hệ Thống PCCC Hiện Đại

Trong hệ thống phòng cháy chữa cháy (PCCC) hiện đại, việc chỉ đóng mở van thủ công là chưa đủ để đảm bảo an toàn vận hành tuyệt đối. Sự cố một chiếc van vô tình bị khóa bởi người không phận sự, hoặc đóng sai vị trí mà không ai hay biết, có thể khiến hệ thống Sprinkler mất nguồn nước, áp lực chữa cháy giảm mạnh, và quan trọng nhất là trung tâm điều khiển không hề phát hiện ra lỗi. Điều này tiềm ẩn rủi ro cực kỳ nguy hiểm khi xảy ra cháy nổ, biến những tài sản được bảo vệ trở nên dễ tổn thương hơn bao giờ hết.

Đó là lý do van tín hiệu điện đang trở thành tiêu chuẩn vàng trong các công trình như chung cư, nhà máy và trung tâm thương mại. Thiết bị này không chỉ đóng mở dòng nước như một van cổng thông thường mà còn đóng vai trò là "mắt thần" giúp giám sát trạng thái van theo thời gian thực, đảm bảo hệ thống chữa cháy luôn ở trạng thái sẵn sàng chiến đấu.

Van Cổng Có Công Tắc Giám Sát Là Gì?

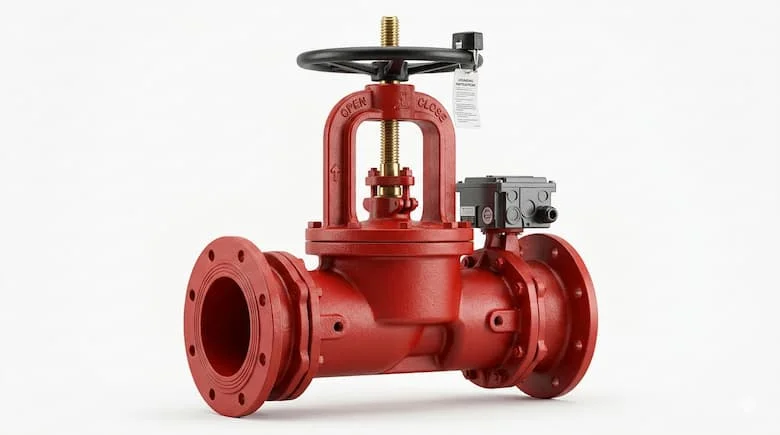

Van cổng có công tắc giám sát (thường được gọi là van tín hiệu điện) là dòng van cổng công nghiệp được tích hợp thêm bộ công tắc giám sát tín hiệu (tamper switch) để theo dõi trạng thái đóng, mở hoặc mở không hoàn toàn của van. Thay vì hoạt động độc lập, thiết bị này được kết nối trực tiếp với trung tâm báo cháy, tủ điều khiển PCCC hoặc hệ thống quản lý tòa nhà BMS.

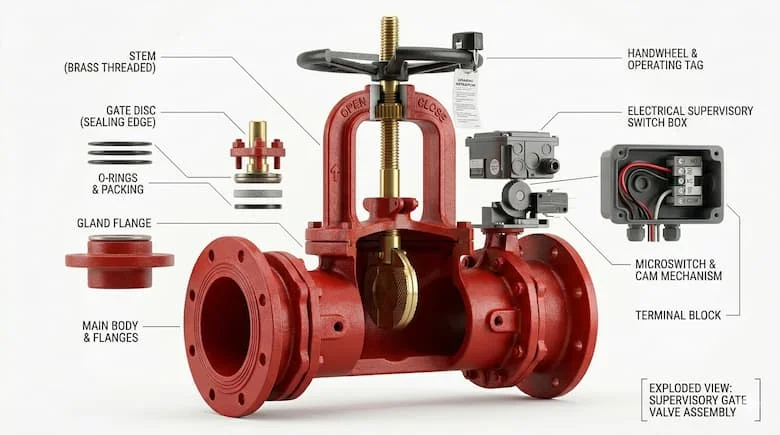

Cấu tạo của một thiết bị hoàn chỉnh bao gồm thân van cổng cơ học (đĩa van, ty van, vô lăng) và bộ phận "thông minh" là công tắc tín hiệu. Khi có bất kỳ thay đổi nào về trạng thái của van, công tắc này sẽ gửi tín hiệu tức thì về trung tâm điều khiển. Ứng dụng chính của loại van này thường nằm tại:

• Đường ống cấp nước chính của hệ thống chữa cháy.

• Các trạm bơm PCCC trung tâm.

• Hệ thống van nhánh của Sprinkler tại các tầng kỹ thuật.

Nguyên Lý Hoạt Động Của Van Tín Hiệu

Van vẫn duy trì cơ chế vận hành cơ học thông qua việc xoay vô lăng để nâng hoặc hạ đĩa van trong thân van. Điểm khác biệt cốt lõi nằm ở bộ công tắc giám sát được lắp đặt khéo léo bên trong vỏ bảo vệ. Bộ phận này hoạt động như một cảm biến cơ - điện: khi đĩa van di chuyển, công tắc sẽ ghi nhận vị trí hiện tại và phản hồi trạng thái đó.

Nếu van bị đóng trái phép hoặc mở không đủ hành trình, tín hiệu lỗi sẽ ngay lập tức được truyền về tủ trung tâm. Điều này giúp:

• Cảnh báo sớm cho người quản lý về tình trạng van.

• Ngăn chặn sự cố mất nước chữa cháy do con người gây ra.

• Giám sát toàn bộ hệ thống từ xa một cách hiệu quả mà không cần phải kiểm tra thủ công tại hiện trường.

Các Loại Van Cổng Có Công Tắc Giám Sát Phổ Biến

Tùy vào kiến trúc của hệ thống đường ống mà nhà thầu sẽ lựa chọn các loại van cổng có tích hợp công tắc giám sát phù hợp:

1. Van Cổng Ty Nổi Có Tín Hiệu

Dòng van này có phần ty van trồi lên hoặc thụt xuống khi vận hành. Ưu điểm là khả năng quan sát trạng thái đóng mở bằng mắt thường rất dễ dàng, giúp việc bảo trì nhanh chóng và chính xác. Đây là lựa chọn hàng đầu cho các nhà máy và trạm bơm PCCC có không gian kỹ thuật rộng rãi.

2. Van Cổng Ty Chìm Có Tín Hiệu

Thiết kế ty van nằm hoàn toàn bên trong thân giúp loại van này cực kỳ gọn gàng, tiết kiệm không gian lắp đặt. Chúng là "cứu cánh" cho các phòng kỹ thuật chung cư hoặc những nơi bị hạn chế diện tích, mang lại tính thẩm mỹ cao cho hệ thống đường ống.

3. Van Tín Hiệu Điện Kèm Tamper Switch

Dòng van cao cấp này được tích hợp thêm Tamper Switch để chống lại việc thay đổi trạng thái trái phép. Mọi tác động cố tình làm thay đổi vị trí van sẽ bị ghi lại, tăng cường tính bảo mật và khả năng giám sát cho các hệ thống PCCC đạt chuẩn quốc tế.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo van tương thích với hạ tầng, bạn cần nắm rõ các thông số kỹ thuật sau:

• Kích thước DN: Phù hợp với đường ống hiện hữu (phổ biến từ DN80 đến DN200+).

• Áp suất PN: Đảm bảo khả năng chịu áp lực hệ thống (thường là PN16).

• Điện áp tín hiệu: Cần kiểm tra xem điện áp tương thích với tủ điều khiển báo cháy hiện có.

• Chuẩn kết nối: Mặt bích là tiêu chuẩn bắt buộc cho độ an toàn cao.

• Tiêu chuẩn PCCC: Ưu tiên các loại van đạt chuẩn UL/FM để được nghiệm thu dễ dàng.

So Sánh Van Cổng Thường Và Van Có Công Tắc Giám Sát

Việc đầu tư cho van tín hiệu điện là khoản đầu tư thông minh cho các công trình lớn, nơi rủi ro về con người và kỹ thuật cần được kiểm soát chặt chẽ bởi công nghệ tự động.

Tại Sao Van Tín Hiệu Được Dùng Nhiều Trong PCCC?

Van cổng có tích hợp tín hiệu được ưa chuộng bởi khả năng giám sát trạng thái van liên tục, giúp phát hiện đóng van trái phép chỉ trong tích tắc. Trong hệ thống PCCC, việc mất nước dù chỉ trong vài phút cũng có thể dẫn đến hậu quả thảm khốc. Thiết bị này hạn chế tối đa rủi ro vận hành, đồng thời đáp ứng các tiêu chuẩn khắt khe về kiểm định an toàn cháy nổ hiện nay. Ngoài ra, việc tích hợp dễ dàng vào hệ thống BMS của tòa nhà hiện đại giúp tối ưu hóa công tác quản lý tài sản.

Ứng Dụng Thực Tế và Sai Lầm Cần Tránh

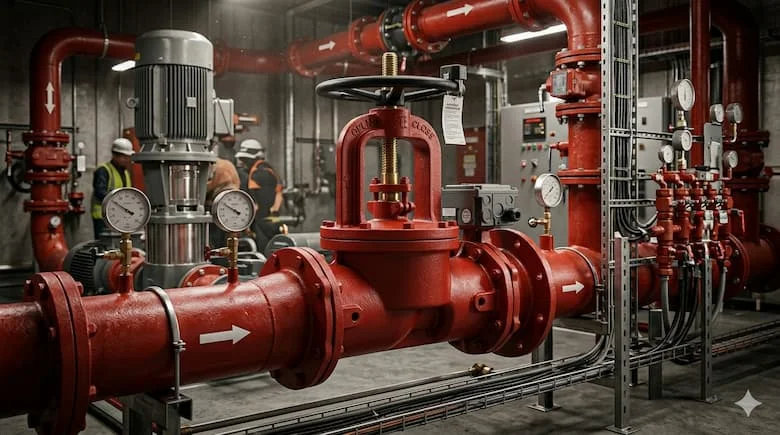

Thiết bị này được ứng dụng rộng rãi từ hệ thống Sprinkler trong các tòa nhà cao tầng, trạm bơm PCCC đến hệ thống chữa cháy tại nhà máy công nghiệp. Tuy nhiên, nhiều đơn vị thi công mắc sai lầm nghiêm trọng như đấu sai tín hiệu điện (dẫn đến không báo lỗi khi van đóng) hoặc chọn sai áp suất van, khiến van nhanh hỏng gioăng. Việc không kiểm tra công tắc định kỳ cũng là sai lầm phổ biến khiến hệ thống mất đi khả năng giám sát thực tế.

Hướng Dẫn Chọn và Lắp Đặt Chuẩn Kỹ Thuật

1. Xác định DN và áp suất: Phải chuẩn xác với hồ sơ thiết kế đường ống.

2. Kiểm tra tính tương thích: Đảm bảo trung tâm báo cháy có thể nhận diện được tín hiệu điện của van.

3. Lắp đặt đúng chuẩn: Vệ sinh đường ống sạch sẽ trước khi lắp mặt bích, siết bu-lông đều lực.

4. Test trạng thái: Sau khi lắp, phải đóng mở van và kiểm tra tín hiệu phản hồi tại tủ điều khiển.

Checklist lắp đặt: Đúng kích thước DN -> Đúng áp suất PN -> Đấu đúng tín hiệu điện -> Test trạng thái đóng mở -> Kiểm tra cảnh báo trung tâm -> Vệ sinh đường ống.

FAQ – Câu Hỏi Thường Gặp

1.Van cổng có công tắc giám sát dùng để làm gì?

Vừa đóng mở nước, vừa gửi tín hiệu trạng thái van về tủ trung tâm.

2.Van tín hiệu có bắt buộc trong hệ thống chữa cháy không?

Nhiều công trình hiện đại yêu cầu bắt buộc để đáp ứng tiêu chuẩn an toàn PCCC.

3.Công tắc giám sát hoạt động như thế nào?

Nó gửi tín hiệu điện đến tủ trung tâm khi trạng thái van thay đổi.

4.Van tín hiệu có dùng ngoài trời được không?

Có, nếu chọn đúng cấp bảo vệ IP phù hợp với môi trường.

5.Bao lâu nên kiểm tra?

Kiểm tra định kỳ 6 tháng/lần để đảm bảo tín hiệu luôn ổn định.

Kết luận

Van cổng có công tắc giám sát là giải pháp "phòng bệnh hơn chữa bệnh" trong hệ thống PCCC. Việc lựa chọn thiết bị chất lượng ngay từ đầu không chỉ giúp hệ thống hoạt động ổn định mà còn là lời cam kết cho sự an toàn của công trình.
