Van Cổng D100: Lựa Chọn Tối Ưu Cho Hệ Thống Đường Ống Công Nghiệp

Trong các hệ thống cấp nước, phòng cháy chữa cháy (PCCC) và các dây chuyền sản xuất công nghiệp, van cổng D 100 là thiết bị then chốt được tin dùng nhờ khả năng kiểm soát lưu lượng dòng chảy hiệu quả trên các đường ống có kích thước lớn. Tuy nhiên, việc lựa chọn đúng loại van không hề đơn giản. Nhiều kỹ sư và chủ đầu tư thường gặp khó khăn như chọn sai áp suất làm việc, không phù hợp với kiểu kết nối, hoặc van nhanh xuống cấp và rò rỉ sau thời gian ngắn vận hành. Những sai sót này gây ảnh hưởng trực tiếp đến hiệu suất toàn hệ thống, làm tăng chi phí bảo trì và đe dọa đến độ an toàn của công trình. Vậy van cổng D 100 là gì? Có những loại nào? Khi nào nên ưu tiên dùng ty nổi hay ty chìm? Bài viết dưới đây sẽ giúp bạn hiểu tường tận từ cấu tạo đến kinh nghiệm lựa chọn thực tế để tối ưu hóa hệ thống của mình.

Van Cổng D100 Là Gì?

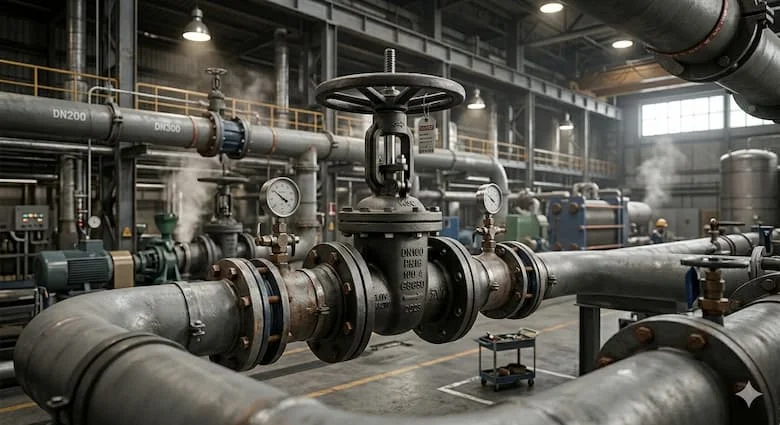

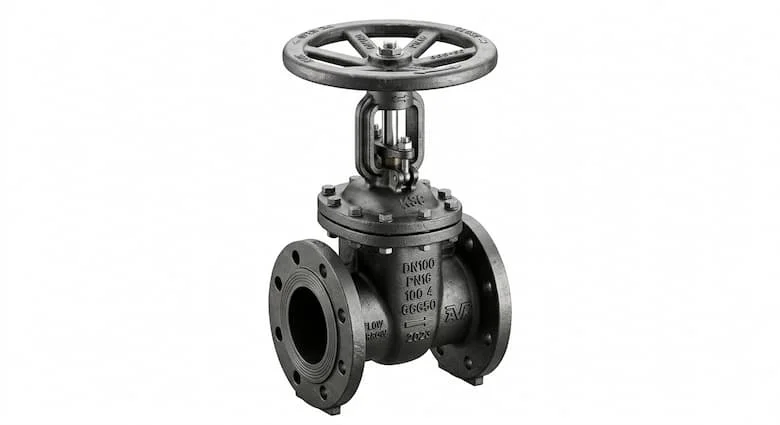

Van cổng D100 (thường được gọi là van cổng DN100) là thiết bị công nghiệp được thiết kế cho các đường ống có đường kính danh nghĩa khoảng 100mm. Thiết bị này hoạt động dựa trên cơ chế nâng hạ đĩa van vuông góc với hướng dòng chảy để đóng hoặc mở hoàn toàn lưu chất.

Khác với các dòng van điều tiết, van cổng D 100 không được khuyến khích sử dụng để điều tiết lưu lượng dòng chảy liên tục. Khi van mở hoàn toàn, đĩa van được nhấc hẳn ra khỏi đường ống, giúp dòng chảy đi thẳng mà không gặp vật cản, từ đó giảm tối đa tổn thất áp lực trong hệ thống. Chính nhờ đặc điểm này, van là lựa chọn số một cho các tuyến ống dẫn nước chính, hệ thống PCCC, nhà máy hóa chất và các trạm xử lý nước thải. Trên thị trường hiện nay, người dùng có thể dễ dàng tìm thấy các loại phổ biến như van cổng ty nổi, ty chìm, được chế tạo từ gang cầu hoặc inox cao cấp.

Nguyên Lý Hoạt Động Của Van Cổng D 100

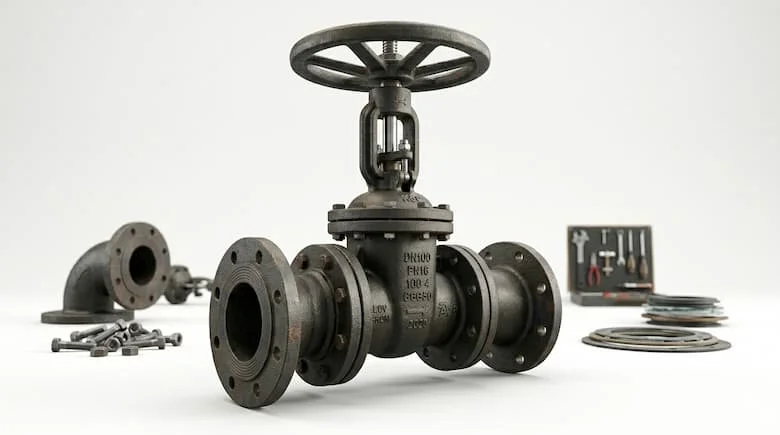

Cơ chế vận hành của van cổng D 100 dựa trên sự chuyển động cơ học đơn giản nhưng cực kỳ bền bỉ. Người vận hành chỉ cần xoay vô lăng theo chiều kim đồng hồ hoặc ngược lại để truyền động lực qua trục van. Khi trục van quay, đĩa van sẽ di chuyển theo phương thẳng đứng.

Khi hạ đĩa van xuống, nó ép chặt vào các vòng đệm (seat) ở thân van, tạo ra trạng thái đóng kín tuyệt đối, ngăn chặn hoàn toàn dòng chảy. Ngược lại, khi mở hoàn toàn, đĩa van rút lên phía trên, mở thông lòng ống. Tại trạng thái mở 100%, dòng nước đi qua van giữ được tốc độ và áp suất ổn định gần như bằng với lưu lượng trong đường ống, giảm thiểu tối đa hiện tượng sụt áp – một ưu điểm giúp van cổng D 100 vượt trội hơn hẳn các loại van bướm hay van cầu trong các hệ thống đòi hỏi hiệu suất truyền tải lớn.

Các Loại Van Cổng D 100 Phổ Biến

1. Van Cổng Ty Nổi D100

Đặc điểm nổi bật của dòng van này là trục (ty) van sẽ tịnh tiến và nổi lên cao khi mở van. Ưu điểm lớn nhất là người vận hành có thể quan sát trực tiếp bằng mắt thường để biết van đang đóng hay mở, đồng thời phần ren trục van nằm ngoài lưu chất nên ít bị ăn mòn, thuận tiện cho việc bảo dưỡng định kỳ. Đây là lựa chọn lý tưởng cho các nhà máy, trạm bơm nơi cần kiểm soát trạng thái van nhanh chóng.

2. Van Cổng Ty Chìm D100

Với thiết kế trục van nằm cố định bên trong thân, van cổng D 100 ty chìm chiếm ít không gian hơn và có kích thước tổng thể gọn gàng. Dòng van này là giải pháp hoàn hảo cho các hệ thống lắp đặt âm đất, các hố ga hoặc những khu vực có không gian kỹ thuật hạn chế, nơi mà việc ty van trồi lên có thể gây va chạm hoặc khó khăn trong thao tác.

3. Van Cổng Gang D100

Gang cầu là vật liệu phổ biến nhất nhờ độ cứng cáp và chi phí cực kỳ hợp lý. Van cổng gang được ưu tiên sử dụng trong các hệ thống nước sạch, tưới tiêu và đặc biệt là hệ thống PCCC, nơi yêu cầu độ bền cao nhưng không cần khả năng chống hóa chất ăn mòn chuyên dụng như trong ngành thực phẩm.

4. Van Cổng Inox D100

Đối với các môi trường làm việc khắc nghiệt, chịu hóa chất hoặc đòi hỏi tiêu chuẩn vệ sinh cao, van cổng inox là lựa chọn không thể thay thế. Với khả năng chống gỉ sét tuyệt vời, nó đảm bảo tuổi thọ lâu dài cho các nhà máy thực phẩm, dược phẩm hoặc các đường ống dẫn chất lỏng có tính axit, kiềm.

Thông Số Kỹ Thuật Quan Trọng

Để đảm bảo hệ thống vận hành trơn tru, bạn cần nắm vững các thông số cơ bản sau:

So Sánh Van Cổng D 100 Và Van Bướm D100

Việc phân biệt rõ ràng giúp kỹ sư chọn đúng thiết bị cho từng nhu cầu:

• Về tổn thất áp: Van cổng D 100 có lòng van thông suốt nên tổn thất áp lực thấp hơn nhiều so với van bướm (có đĩa chắn giữa dòng).

• Về tốc độ: Van bướm đóng mở nhanh (góc 90 độ), trong khi van cổng cần nhiều vòng xoay nên đóng mở chậm hơn, giúp tránh hiện tượng búa nước trong đường ống lớn.

• Về ứng dụng: Nếu bạn ưu tiên độ kín tuyệt đối và lưu lượng dòng chảy không bị cản trở, van cổng D 100 là ứng viên số 1 cho các tuyến ống chính và hệ thống áp lực cao [chèn link: tham khảo thêm các phụ kiện đường ống].

Tại Sao Van Cổng D 100 Được Dùng Nhiều?

Sự phổ biến của van cổng D 100 không phải ngẫu nhiên. Nó là sự kết hợp hoàn hảo giữa độ bền cơ học và khả năng chịu tải vượt trội. Thiết kế thân van đúc nguyên khối giúp chịu được áp lực cao mà không bị biến dạng. Bên cạnh đó, tính đa dạng về vật liệu từ gang đến inox giúp thiết bị linh hoạt thích nghi với mọi môi trường từ dân dụng đến công nghiệp nặng. Việc dễ dàng tháo lắp để thay thế gioăng làm kín cũng là lý do giúp giảm chi phí bảo trì trong dài hạn, biến đây thành khoản đầu tư thông minh cho mọi hệ thống cấp nước.

Ứng Dụng Thực Tế

• Hệ Thống Cấp Nước: Kiểm soát và phân phối nước sạch từ trạm bơm đến các khu dân cư.

• Hệ Thống PCCC: Đóng vai trò là van chặn chính tại các buồng bơm, đảm bảo nước luôn sẵn sàng cho hệ thống sprinkler.

• Nhà Máy Công Nghiệp: Quản lý dòng chảy của dung môi, dầu hoặc các chất lỏng kỹ thuật.

• Hệ Thống Xử Lý Nước: Đóng mở các tuyến ống trung chuyển nước thải, nước tái chế.

Sai lầm thường gặp: Rất nhiều người dùng sai lầm khi cố gắng dùng van cổng D 100 để điều tiết lưu lượng. Việc để đĩa van ở vị trí lửng sẽ khiến dòng chảy tốc độ cao tác động gây rung lắc, làm mòn đĩa và nhanh chóng hư hỏng gioăng cao su, dẫn đến rò rỉ.

Cách Chọn Van Cổng D 100 Phù Hợp

Để tối ưu hóa chi phí và hiệu năng, hãy tuân thủ quy trình 4 bước:

1. Xác định môi trường: Nếu dẫn nước sạch, gang là đủ. Nếu có hóa chất, hãy dùng inox.

2. Kiểm tra áp suất: Luôn chọn áp suất định mức (PN) của van cao hơn áp suất thực tế của hệ thống.

3. Chọn kiểu ty: Lắp đặt nổi (dùng ty nổi) hay lắp ngầm (dùng ty chìm).

4. Kiểm tra mặt bích: Đảm bảo tiêu chuẩn mặt bích (JIS, DIN, ANSI) khớp với đường ống hiện có.

Checklist lắp đặt: Kiểm tra đường kính DN100, siết bulong đối xứng lực, đảm bảo chiều dòng chảy theo đúng dấu mũi tên trên thân van và test áp lực trước khi đưa vào vận hành chính thức.

FAQ – Câu Hỏi Thường Gặp

1.Van cổng D100 tương ứng bao nhiêu mm?

DN100 tương đương đường kính danh nghĩa 100mm, kích thước ống thực tế là phi 114mm.

2.Hệ thống PCCC nên dùng loại van nào?

Thường ưu tiên dùng van cổng ty nổi để dễ quan sát trạng thái "đang mở" của hệ thống theo tiêu chuẩn an toàn.

3.Tại sao không nên dùng van cổng D100 để điều tiết?

Vì sẽ gây rung lắc, xói mòn bề mặt đĩa và làm giảm đáng kể tuổi thọ của van.

4.Bao lâu nên bảo trì van?

Tùy môi trường, nhưng tối thiểu 6 tháng/lần nên tra dầu vào trục và kiểm tra gioăng để đảm bảo van luôn vận hành trơn tru.

Kết Luận

Van cổng D100 là mảnh ghép quan trọng giúp hệ thống đường ống vận hành ổn định, an toàn và hiệu quả. Hiểu rõ cấu tạo, nguyên lý và cách lựa chọn phù hợp không chỉ giúp bạn giảm bớt chi phí vận hành mà còn ngăn ngừa những rủi ro đáng tiếc trong tương lai.
