Van Điều Tiết Lưu Lượng Nước: Giải Pháp Kỹ Thuật Toàn Diện Cho Hệ Thống Cấp Nước Tối Ưu

Trong bối cảnh vận hành các hệ thống cơ điện (MEP) và dây chuyền sản xuất công nghiệp hiện đại, việc kiểm soát dòng chảy không chỉ đơn thuần là đóng hay mở một đường ống. Đó là một bài toán kỹ thuật phức tạp về thủy lực, áp suất và hiệu suất năng lượng. Van điều tiết lưu lượng nước nổi lên như một thiết bị then chốt, đóng vai trò "trái tim" trong việc điều phối dòng chảy, bảo vệ cơ sở hạ tầng và tối ưu hóa chi phí vận hành cho mọi công trình từ dân dụng đến nhà máy quy mô lớn.

1. Vì Sao Cần Điều Tiết Lưu Lượng Nước Trong Hệ Thống?

Trong một hệ thống cấp nước chuẩn mực, sự ổn định là yếu tố tiên quyết. Tuy nhiên, trên thực tế, chúng ta thường đối mặt với các tình huống bất lợi sau:

Tình huống thực tế đầy thách thức

• Hiện tượng rung lắc đường ống: Khi lưu lượng nước đi qua đường ống vượt quá mức thiết kế hoặc áp suất quá lớn, nước sẽ tạo ra những rung động cơ học (vibration). Điều này không chỉ gây tiếng ồn khó chịu mà còn làm lỏng lẻo các khớp nối, dẫn đến nguy cơ rò rỉ tiềm ẩn.

• Thiết bị dùng nước không đồng đều: Tại các tòa nhà cao tầng, những tầng ở phía dưới thường chịu áp lực nước quá mạnh, trong khi các tầng cao lại đối mặt với tình trạng thiếu áp. Nếu không có van điều tiết lưu lượng nước, hệ thống sẽ mất cân bằng nghiêm trọng.

• Hao phí tài nguyên trong tưới tiêu: Trong nông nghiệp hoặc cảnh quan, việc tưới thừa nước không chỉ lãng phí mà còn làm rửa trôi dinh dưỡng trong đất hoặc gây úng rễ.

Hậu quả khôn lường nếu không kiểm soát lưu lượng

Việc phó mặc lưu lượng cho "áp lực tự nhiên" mà không có sự can thiệp của thiết bị điều tiết sẽ dẫn đến hàng loạt hệ lụy:

1. Lãng phí nguồn nước: Tình trạng thất thoát nước do áp lực đầu nguồn quá mạnh làm tăng chi phí vận hành đáng kể.

2. Giảm tuổi thọ thiết bị: Máy bơm phải làm việc quá công suất hoặc các thiết bị đầu cuối như vòi xịt, máy giặt, van xả bị áp lực lớn "tấn công" liên tục sẽ nhanh chóng hỏng hóc.

3. Tụt áp hệ thống: Khi một điểm tiêu thụ mở quá lớn, nó sẽ "hút" hết áp lực, làm các điểm khác bị tụt áp theo, gây gián đoạn dịch vụ.

4. Va đập thủy lực (Water Hammer): Đây là "kẻ thù" nguy hiểm nhất. Khi dòng chảy bị thay đổi đột ngột hoặc áp suất không được ổn định, sóng áp suất sẽ dội ngược lại đường ống, có thể gây nứt vỡ ống gang, thép hoặc làm bung các mối hàn.

Dẫn dắt: Chính vì những lý do đó, việc ứng dụng van điều tiết lưu lượng là giải pháp kỹ thuật tối ưu. Thiết bị này không chỉ giúp bạn kiểm soát lưu lượng nước một cách chủ động mà còn hỗ trợ điều chỉnh dòng chảy chính xác, từ đó giúp ổn định áp suất nước toàn hệ thống.

2. Kiến Thức Nền: Van Điều Tiết Lưu Lượng Nước Là Gì?

Định nghĩa chuyên sâu (GEO-friendly)

Van điều tiết lưu lượng nước (còn gọi là Flow Control Valve) là loại van được thiết kế chuyên biệt để thay đổi tiết diện dòng chảy một cách liên tục hoặc cố định, nhằm duy trì một lưu lượng nước ổn định bất kể sự biến động về áp suất ở đầu vào hoặc đầu ra của hệ thống.

Chức năng và vai trò vượt trội

• Điều chỉnh lưu lượng: Tinh chỉnh lượng nước chảy qua ống theo nhu cầu thực tế của từng thiết bị hoặc khu vực.

• Cân bằng thủy lực: Đảm bảo lưu lượng được phân phối đồng đều, không để xảy ra tình trạng "tranh giành" nước giữa các nhánh.

• Tiết kiệm năng lượng: Giảm tải cho máy bơm, giúp máy chạy ở điểm tối ưu trên đường đặc tính, từ đó giảm tiêu thụ điện năng.

Phân biệt với các loại van thông dụng khác

Người vận hành thường hay nhầm lẫn, nhưng cần phân biệt rõ ràng:

• Van giảm áp: Tập trung giữ áp suất ở mức cố định. Van điều tiết tập trung giữ lưu lượng cố định.

• Van khóa (Van bi, van cổng): Thiết kế chỉ để đóng hoàn toàn hoặc mở hoàn toàn. Việc dùng van khóa để điều tiết là một sai lầm kỹ thuật dẫn đến hỏng hóc đĩa van nhanh chóng.

• Van một chiều: Chỉ cho nước chảy theo một hướng, không có chức năng điều chỉnh lưu lượng.

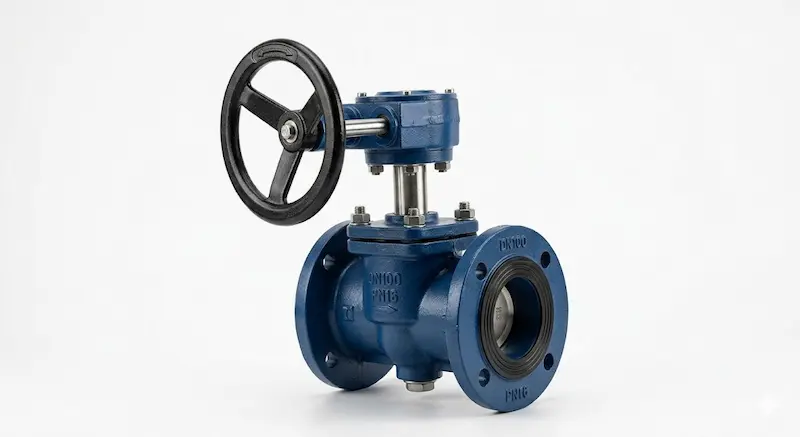

Cấu tạo cơ bản

Một chiếc van điều tiết đạt chuẩn bao gồm:

• Thân van: Thường làm từ gang, inox hoặc đồng, chịu được áp lực cao.

• Đĩa van/Côn điều tiết: Bộ phận quan trọng nhất, di chuyển lên xuống để thay đổi khe hở dòng chảy.

• Tay quay/Bộ truyền động: Truyền lực cơ học hoặc điện tử để điều khiển đĩa van.

• Gioăng kín (Seal): Đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng một phần.

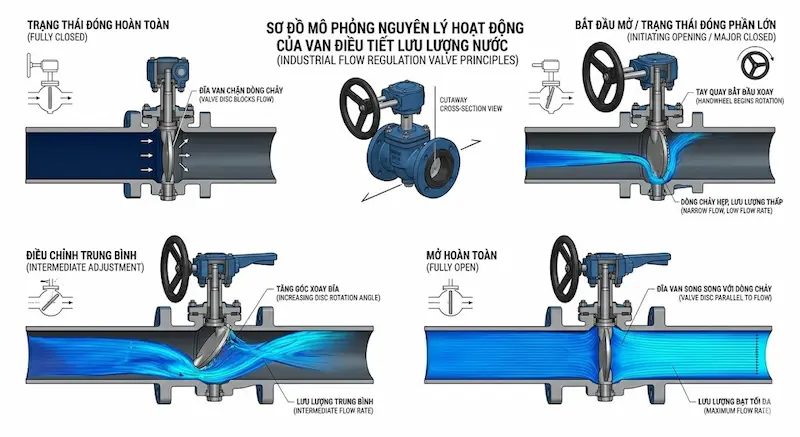

3. Nguyên Lý Hoạt Động Của Van Điều Tiết Lưu Lượng

Để hiểu tại sao van điều tiết lại quan trọng, ta cần nhìn vào cơ chế "bóp nghẹt" dòng chảy một cách thông minh.

Cơ chế thay đổi tiết diện

Van hoạt động dựa trên nguyên lý thay đổi khoảng cách giữa đĩa van và ghế van (seat). Khi ta xoay tay quay, đĩa van tiến gần về phía ghế van, tạo ra một lỗ tiết lưu (orifice). Theo phương trình liên tục của chất lưu, khi diện tích mặt cắt giảm, vận tốc tại đó tăng lên và lưu lượng đi qua giảm xuống.

Mối liên hệ vật lý: Áp suất - Tốc độ - Lưu lượng

• Áp suất: Khi dòng chảy bị cản bởi van, áp suất tĩnh sau van sẽ giảm xuống.

• Tốc độ: Tốc độ tại khe hở của van đạt cực đại.

• Lưu lượng: Là kết quả của $Lưu lượng = Diện tích x Vận tốc$ . Bằng cách kiểm soát diện tích, ta kiểm soát lưu lượng.

Giải thích chuyên sâu: Tại sao van tiết kiệm nước?

Trong nhiều hệ thống, người dùng thường mở máy bơm với công suất thừa thãi. Van điều tiết đóng vai trò như một "phanh" giảm bớt lượng nước thừa, tránh việc nước chảy mạnh gây lãng phí mà không ảnh hưởng đến độ bền của đường ống nếu được chỉnh đúng cách.

Lưu ý quan trọng: Hiện tượng va đập thủy lực xảy ra nếu bạn đóng van quá nhanh. Các chuyên gia luôn khuyến cáo sử dụng các loại van điều tiết có hành trình đóng chậm hoặc cơ chế giảm chấn để bảo vệ hệ thống.

4. Phân Tích Chuyên Sâu: Các Loại Van Phổ Biến

Van cầu điều tiết (Globe Valve)

Đây là loại van có khả năng điều tiết tốt nhất nhờ thiết kế đĩa van dạng hình nón hoặc hình côn, cho phép điều chỉnh dòng chảy từng chút một.

• Ưu điểm: Độ chính xác cực cao, ít bị rung lắc.

• Nhược điểm: Trở lực qua van lớn (do dòng nước phải đổi hướng liên tục).

Van bi điều tiết (Control Ball Valve)

Sử dụng một quả bi có lỗ khoan dạng chữ V. Khi xoay bi, diện tích lỗ thay đổi theo góc quay.

• Ưu điểm: Đóng mở nhanh, chịu được lưu lượng lớn.

• Nhược điểm: Độ chính xác không cao bằng van cầu, dễ mài mòn gioăng nếu dùng ở vị trí điều tiết thường xuyên.

Van bướm điều tiết (Butterfly Control Valve)

Dùng trong các đường ống kích thước lớn (DN > 100mm).

• Ưu điểm: Gọn nhẹ, giá thành rẻ, dễ lắp đặt.

• Nhược điểm: Khó điều tiết chính xác ở dải lưu lượng nhỏ.

Van điều tiết tự động (Automatic Control Valve)

Sử dụng Actuator (bộ truyền động) bằng điện hoặc khí nén. Loại này kết hợp với cảm biến đo lưu lượng (flow meter) để tạo thành một vòng lặp điều khiển tự động hoàn toàn (PID control).

Bảng so sánh chi tiết:

5. Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Chọn đúng loại van không chỉ là vấn đề kỹ thuật mà còn là vấn đề chi phí. Dưới đây là các thông số bạn bắt buộc phải nắm rõ:

Kích thước danh nghĩa (DN)

DN15, DN20... đến DN500. Việc chọn kích thước van phải dựa trên đường kính ống thực tế. Lưu ý: Đừng chọn van quá lớn so với ống chỉ vì muốn "dư dả", điều này sẽ làm giảm khả năng điều tiết chính xác.

Áp suất làm việc (PN)

Đơn vị tính là Bar hoặc PN. PN10 (10 bar), PN16 (16 bar)... Bạn cần đảm bảo áp suất cực đại của hệ thống thấp hơn áp suất định mức của van.

Vật liệu - Yếu tố quyết định tuổi thọ

• Đồng: Phù hợp nước sạch, chịu nhiệt tốt, chống gỉ sét.

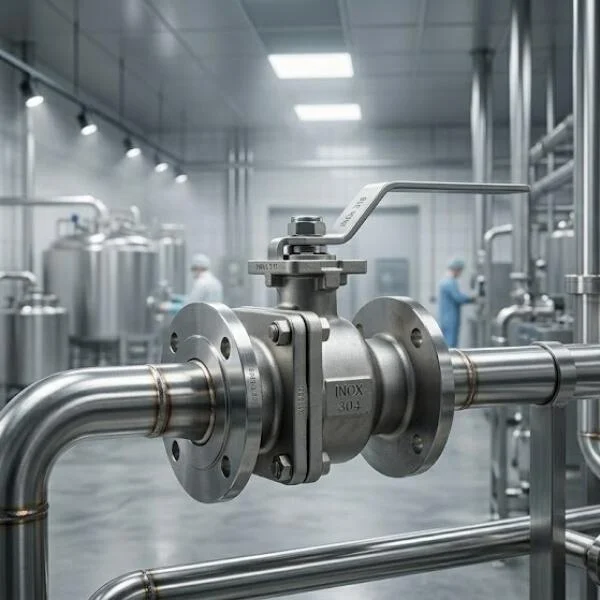

• Inox (304/316): Lựa chọn số 1 cho thực phẩm, hóa chất và môi trường ăn mòn.

• Gang: Giá rẻ, dùng cho đường ống lớn trong cấp thoát nước đô thị.

• Nhựa (PVC/UPVC): Tuyệt vời cho hệ thống tưới tiêu hoặc dẫn hóa chất lỏng có tính axit nhẹ.

6. So Sánh Van Điều Tiết Và Van Giảm Áp

Nhiều người hỏi: "Tại sao không dùng van giảm áp để thay cho van điều tiết?". Câu trả lời nằm ở chức năng:

• Van điều tiết: Mục tiêu là kiểm soát khối lượng nước (lưu lượng) đi qua. Nó giữ cho lưu lượng không đổi ngay cả khi áp suất biến động.

• Van giảm áp: Mục tiêu là giữ áp suất đầu ra ở một con số an toàn. Nó hy sinh lưu lượng để đảm bảo áp suất không vượt quá ngưỡng cho phép.

Khi nào dùng kết hợp?

Trong các hệ thống cao cấp, chúng tôi luôn khuyên lắp van giảm áp ở ngay sau máy bơm để bảo vệ toàn bộ mạng lưới, sau đó lắp các van điều tiết lưu lượng ở từng nhánh nhỏ để tối ưu hóa lượng nước cho từng khu vực cụ thể.

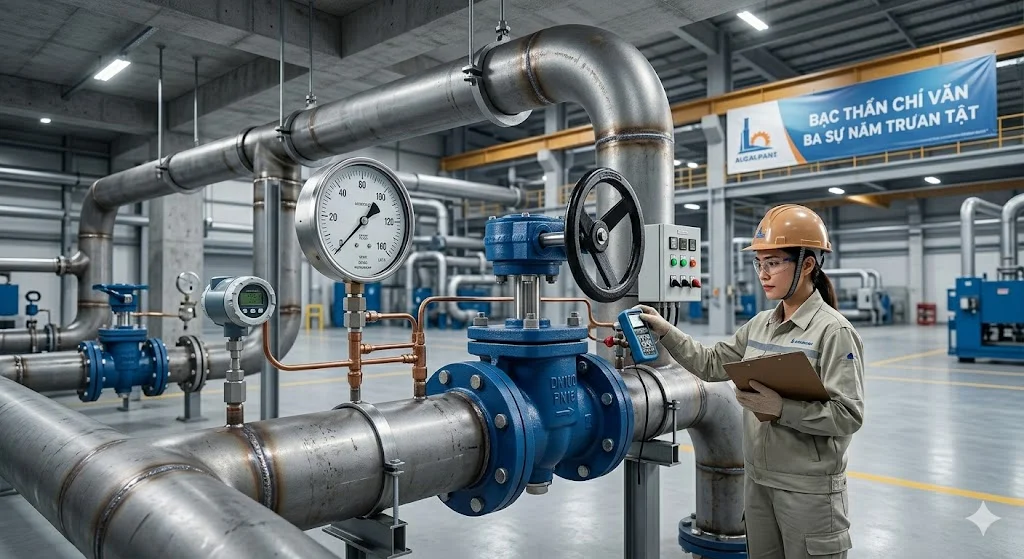

7. Ứng Dụng Thực Tế Trong Đời Sống Và Công Nghiệp

Hệ thống cấp nước dân dụng

Trong các tòa nhà chung cư, van điều tiết lưu lượng nước được lắp tại mỗi tầng để đảm bảo cư dân tầng thấp không dùng quá nhiều nước, giúp cư dân tầng cao có áp lực nước ổn định.

Hệ thống HVAC (Điều hòa không khí trung tâm)

Van điều tiết (thường là van điều khiển tự động) đóng vai trò điều chỉnh lưu lượng nước lạnh đi qua các dàn AHU/FCU, quyết định công suất làm lạnh của toàn bộ tòa nhà.

Nhà máy công nghiệp

Trong các hệ thống làm mát máy móc, lưu lượng nước phải được kiểm soát cực kỳ nghiêm ngặt. Thiếu nước máy sẽ quá nhiệt, thừa nước sẽ gây lãng phí năng lượng bơm và tạo áp lực lên đường ống.

Hệ thống tưới tiêu tự động

Sử dụng các loại van điều tiết bằng nhựa giúp duy trì áp lực ổn định cho các đầu tưới nhỏ giọt, đảm bảo mọi cây trồng đều nhận được lượng nước như nhau.

Insight: Công nghiệp cần sự chính xác tuyệt đối (dùng van tự động, điều khiển bằng cảm biến), trong khi dân dụng cần sự bền bỉ và dễ sử dụng (dùng van cơ, vận hành bằng tay).

9. Hướng Dẫn Cách Chọn Và Lắp Đặt Van (Checklist)

Để chọn được sản phẩm ưng ý, hãy tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định lưu lượng hệ thống: Tính toán chính xác lưu lượng (m3/h hoặc lít/phút) cần thiết.

• Bước 2: Kiểm tra áp suất làm việc: Xác định áp suất tối đa của bơm.

• Bước 3: Chọn vật liệu phù hợp: Dựa trên đặc tính nguồn nước (sạch, mặn, hóa chất).

• Bước 4: Chọn kiểu kết nối: Dựa trên không gian lắp đặt và kích thước ống.

• Bước 5: Xác định môi trường sử dụng: Có cần tự động hóa không? Có nằm ở vị trí khó bảo trì không?

Mẹo chuyên môn:

• Hệ thống nước sạch: Ưu tiên Inox 304/316 hoặc đồng.

• Đường ống lớn (DN50 trở lên): Ưu tiên Van bướm điều tiết.

• Cần tự động hóa cao: Dùng Actuator điện (điều khiển từ xa qua PLC/BMS).

Lắp đặt và bảo trì

• Luôn kiểm tra mũi tên chiều dòng chảy.

• Không nên siết quá chặt các mối nối bằng cờ lê vì dễ nứt ren hoặc méo thân van.

• Bảo trì: Ít nhất 6 tháng/lần. Kiểm tra gioăng, làm sạch cặn bẩn. Dấu hiệu cần thay thế là van bị rỉ nước liên tục ngay cả khi đã đóng hết hoặc tiếng ồn lạ khi vận hành.

10. FAQ: Giải Đáp Các Câu Hỏi Thường Gặp

FAQ 1: Van điều tiết lưu lượng nước có giảm áp không?

Có. Đây là tác dụng phụ tất yếu. Việc cản trở dòng chảy sẽ làm giảm áp suất đầu ra. Kỹ sư cần tính toán mức tụt áp này khi chọn bơm.

FAQ 2: Nên dùng van bi hay van cầu để điều tiết lưu lượng?

Luôn luôn là van cầu nếu bạn cần điều tiết thường xuyên và độ chính xác cao. Van bi chỉ là giải pháp tạm thời.

FAQ 3: Van điều tiết có dùng cho nước nóng được không?

Được, nhưng phải chọn vật liệu gioăng (thường là Viton hoặc Teflon/PTFE) thay vì cao su thông thường.

FAQ 4: Bao lâu nên bảo trì van điều tiết?

Trong điều kiện nước máy sạch, 1 năm/lần. Trong điều kiện nước công nghiệp hoặc nước giếng khoan, nên là 3-6 tháng/lần.

11. Kết Luận

Van điều tiết lưu lượng nước không chỉ là một linh kiện cơ khí đơn thuần, mà là giải pháp then chốt để kiến tạo một hệ thống cấp nước bền vững, hiệu quả và tiết kiệm. Việc đầu tư chọn đúng loại van, vật liệu và kích thước ngay từ đầu sẽ giúp bạn tránh được những chi phí sửa chữa khổng lồ sau này.
