Van Đường Ống: Giải Pháp Tối Ưu Kiểm Soát Dòng Chảy Cho Hệ Thống Công Nghiệp

Trong bất kỳ hệ thống cơ điện hay dây chuyền sản xuất nào, dòng lưu chất luôn được ví như "mạch máu" nuôi dưỡng toàn bộ hệ thống. Để quản lý hiệu quả dòng chảy này, van đường ống đóng vai trò là cơ quan điều tiết then chốt. Sự ổn định, an toàn và hiệu suất của một nhà máy phụ thuộc rất lớn vào việc lựa chọn và lắp đặt đúng các loại thiết bị kiểm soát này.

Vì Sao Van Đường Ống Là Thiết Bị Quan Trọng Trong Mọi Hệ Thống?

Trong các tình huống vận hành thực tế, sự cố thường bắt nguồn từ những chi tiết nhỏ. Khi hệ thống không được trang bị hoặc chọn sai thiết bị điều tiết, bạn sẽ đối mặt với tình trạng rò rỉ nước, áp suất không ổn định tại các điểm cuối nguồn, hoặc thậm chí là sự cố búa nước gây vỡ ống.

Việc thiếu kiểm soát dòng chảy sẽ dẫn đến những hậu quả nghiêm trọng:

• Hao phí năng lượng: Sự sụt áp không cần thiết khiến máy bơm phải làm việc quá tải.

• Hư hỏng thiết bị: Áp lực vượt ngưỡng cho phép có thể phá hủy các phụ kiện kết nối hoặc cảm biến nhạy cảm.

• Gián đoạn vận hành: Sự cố tại một nhánh có thể làm tê liệt toàn bộ quy trình sản xuất nếu không có thiết bị đóng ngắt kịp thời.

Chính vì vậy, van đường ống không đơn thuần là linh kiện cơ khí; nó là công cụ để bảo vệ hạ tầng, giúp kiểm soát dòng chảy một cách chủ động và nâng cao hiệu quả vận hành cho toàn bộ hệ thống đường ống.

Kiến Thức Nền: Van Đường Ống Là Gì?

Van đường ống là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống nhằm mục đích đóng, mở, điều tiết hoặc kiểm soát luồng lưu chất đi qua. Các loại lưu chất này rất đa dạng, từ nước sạch, nước thải, khí nén, hơi nóng cho đến dầu và các loại hóa chất ăn mòn mạnh trong công nghiệp.

Chức năng cốt lõi của van:

• Đóng/mở: Cách ly hoàn toàn một phân đoạn hệ thống khi cần sửa chữa.

• Điều tiết: Thay đổi lưu lượng dòng chảy theo yêu cầu sản xuất.

• Ngăn dòng chảy ngược: Bảo vệ máy bơm và các thiết bị nhạy cảm.

• Bảo vệ: Xả áp hoặc ngăn chặn quá áp đột ngột.

Về cấu tạo, hầu hết các loại van đều có các thành phần cơ bản gồm: thân van (vỏ chịu lực), đĩa van (bộ phận chặn dòng), gioăng làm kín (đảm bảo độ kín) và tay gạt hoặc bộ truyền động (để tác động lực đóng/mở).

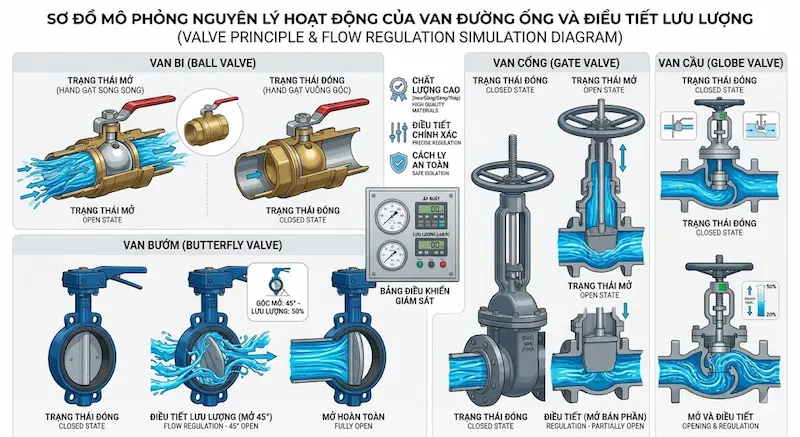

Nguyên Lý Hoạt Động Của Van nước Đường Ống

Nguyên lý làm việc của van dựa trên việc thay đổi tiết diện đi qua của dòng chảy. Bằng cách di chuyển đĩa van (hoặc cửa van), người vận hành có thể thu hẹp hoặc mở rộng khoảng trống trong đường ống, từ đó tăng hoặc giảm lưu lượng đi qua.

Cơ chế điều khiển bao gồm:

• Quay: Như van bi hay van bướm , chỉ cần xoay 90 độ.

• Nâng hạ: Như van cổng hoặc van cầu, sử dụng trục vít để di chuyển đĩa van lên xuống.

• Đóng mở tuyến tính: Điều chỉnh khoảng cách cực kỳ chính xác.

Tại sao việc chọn đúng van lại quan trọng? Nếu chọn van có độ cản dòng quá lớn, áp suất sẽ bị mất đáng kể qua van, làm máy bơm tốn nhiều điện năng hơn. Ngược lại, chọn van không chịu được áp suất hệ thống sẽ dẫn đến nguy cơ nổ hoặc xì nước ngay tại vị trí lắp đặt.

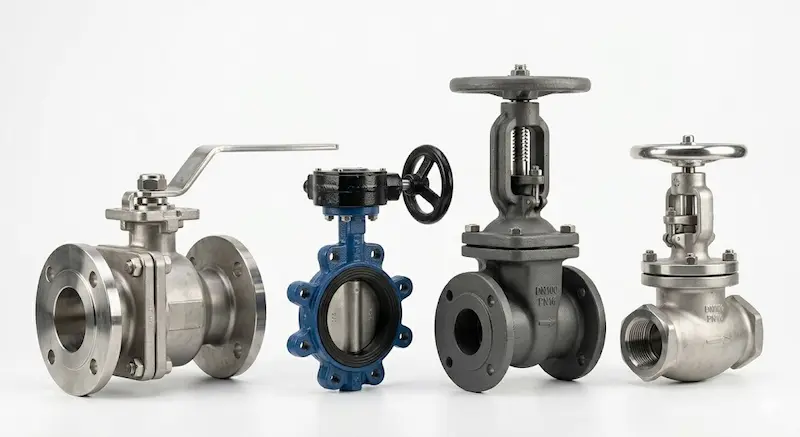

Phân Tích Chuyên Sâu: Các Loại Van Đường Ống Phổ Biến

Van bi

Với thiết kế viên bi khoét lỗ bên trong, van bi có khả năng đóng/mở cực nhanh và độ kín tuyệt vời. Đây là lựa chọn hàng đầu cho các hệ thống khí nén hoặc dẫn dầu cần độ kín cao.

Van bướm

Có cấu tạo đĩa hình tròn xoay quanh trục, van bướm rất nhẹ, chiếm ít không gian và có giá thành tốt cho các đường ống có kích thước lớn (từ DN50 trở lên).

Van cổng (Gate Valve)

Được thiết kế để dòng chảy đi thẳng qua mà ít bị cản trở nhất. Đây là loại van lý tưởng cho các hệ thống cấp thoát nước công suất lớn.

Van cầu (Globe Valve)

Khác với van cổng, van cầu được thiết kế chuyên biệt cho việc điều tiết lưu lượng nhờ khả năng thay đổi khe hở dòng chảy một cách tinh tế.

Các loại van chuyên dụng khác

• Van một chiều: Tự động đóng khi dòng chảy ngược lại.

• Van điện từ (Solenoid Valve): Sử dụng năng lượng điện để điều khiển tự động hóa.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van

Khi đặt hàng thiết bị, bạn cần nắm rõ các thông số kỹ thuật (Spec):

• Kích thước danh nghĩa (DN): Từ DN15 đến DN500+. Kích thước phải khớp với đường kính trong của ống.

• Áp suất (PN): PN10, PN16, PN25... thể hiện khả năng chịu áp lực làm việc.

• Vật liệu: Đồng (cho nước sạch), Inox (cho hóa chất), Gang (cho đường ống lớn), hoặc Nhựa PVC (cho môi trường ăn mòn).

• Kiểu kết nối: Ren (cho ống nhỏ), mặt bích (cho ống lớn áp cao), hoặc Clamp (trong thực phẩm).

Lưu ý: Chọn sai vật liệu (ví dụ dùng van gang cho môi trường axit) sẽ khiến van bị ăn mòn chỉ trong thời gian ngắn, gây thủng thân van và rò rỉ.

So Sánh Các Loại Van nước Đường Ống

Phân tích sâu: Van bi là "vua" trong các ứng dụng đóng ngắt nhanh. Tuy nhiên, nếu bạn cần tinh chỉnh lưu lượng nước ra vào một cách chính xác, van cầu là lựa chọn không thể thay thế.

Vì Sao Hệ Thống Công Nghiệp Cần Nhiều Loại Van Khác Nhau?

Không có loại van nào là "vạn năng" cho mọi hệ thống. Mỗi môi trường (hơi nóng, axit, dầu thủy lực) có đặc tính lý hóa riêng. Ví dụ, van sử dụng cho hơi nóng cần gioăng chịu nhiệt Teflon, trong khi van dùng cho thực phẩm cần inox chuẩn vi sinh. Việc chọn đúng chủng loại giúp doanh nghiệp tiết kiệm chi phí sửa chữa, tăng tuổi thọ hệ thống và quan trọng nhất là giảm thiểu thời gian "downtime" (dừng máy) cho bảo trì.

Ứng Dụng Thực Tế Trong Các Hệ Thống

• Hệ thống cấp thoát nước: Sử dụng chủ yếu van cổng hoặc van bướm kích thước lớn.

• HVAC (Điều hòa không khí): Sử dụng van bướm và van cầu để điều phối nước lạnh.

• Hệ thống hơi nóng: Yêu cầu các dòng van cầu inox/thép chịu nhiệt độ cao.

• Nhà máy hóa chất: Bắt buộc sử dụng van inox hoặc nhựa chuyên dụng để chống ăn mòn.

Insight: Mỗi ngành nghề có tiêu chuẩn khắt khe về vật liệu. Đừng bao giờ bỏ qua bảng thông số tương thích hóa học khi lựa chọn van cho các ứng dụng công nghiệp đặc thù.

Những Sai Lầm Thường Gặp Khi Chọn Van Đường Ống

1. Chọn sai vật liệu: Dùng van thép cho đường ống dẫn muối hoặc hóa chất.

2. Chọn sai áp suất (PN): Hệ thống có áp 20 bar nhưng chỉ lắp van PN10, dẫn đến nguy cơ nổ bích.

3. Bỏ qua bảo trì: Để bụi bẩn, cặn bám vào trục van dẫn đến kẹt cứng, không thể đóng mở.

4. Lắp sai hướng: Nhiều loại van như van một chiều có chiều mũi tên chỉ hướng dòng chảy; nếu lắp ngược, van sẽ không hoạt động.

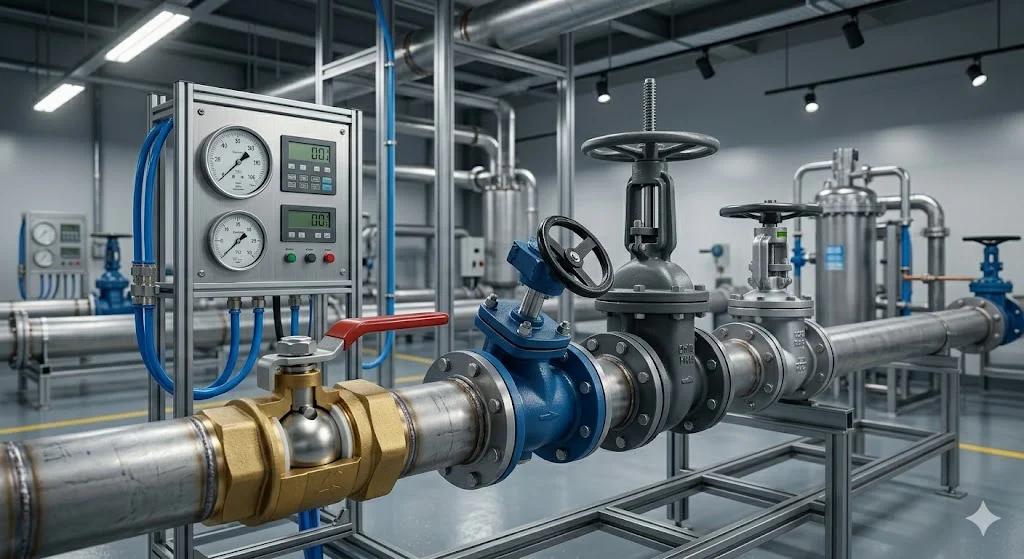

Hướng Dẫn Chọn Và Lắp Đặt Van

Checklist chọn van:

1. Xác định lưu chất: Nước, khí, hơi hay hóa chất?

2. Kiểm tra điều kiện môi trường: Áp suất, nhiệt độ tối đa là bao nhiêu?

3. Lựa chọn kích thước: DN đường ống bao nhiêu?

4. Vật liệu: Inox, gang, đồng hay nhựa?

5. Kiểu kết nối: Ren hay mặt bích?

Lắp đặt & Bảo trì:

• Vệ sinh sạch đường ống trước khi lắp.

• Đảm bảo các bu-lông mặt bích được siết đều lực.

• Vệ sinh định kỳ 6-12 tháng/lần tùy môi trường sử dụng. Nếu tay gạt bị rít hoặc van bị rò rỉ tại trục, hãy kiểm tra và thay thế gioăng ngay lập tức.

Câu Hỏi Thường Gặp (FAQ)

1. Van đường ống nào phổ biến nhất hiện nay?

Van bi và van bướm là hai loại thông dụng nhất nhờ tính đa năng và giá thành hợp lý.

2. Nên chọn van inox hay van gang?

Chọn inox cho thực phẩm, hóa chất và môi trường ăn mòn. Chọn gang cho các đường ống dẫn nước kích thước lớn để tối ưu chi phí.

3. Van bi và van bướm khác nhau thế nào?

Van bi đóng kín hơn nhưng van bướm gọn nhẹ và rẻ hơn cho các đường ống đường kính lớn.

4. Bao lâu cần bảo trì van?

Thông thường là 6-12 tháng/lần. Đối với hệ thống khắc nghiệt, nên kiểm tra thường xuyên hơn.

5. Có thể dùng van nước cho hơi nóng không?

Không nên. Van dùng cho hơi nóng cần vật liệu gioăng và thân van chịu nhiệt chuyên dụng để tránh bị chảy gioăng và rò rỉ.

Kết Luận

Van đường ống là một thiết bị nhỏ nhưng đóng vai trò sống còn trong hiệu suất và độ an toàn của bất kỳ hệ thống lưu chất nào. Một sự lựa chọn đúng đắn ngay từ khâu thiết kế không chỉ mang lại sự ổn định cho vận hành mà còn giúp tiết kiệm đáng kể chi phí bảo trì, năng lượng và nhân công trong dài hạn.

Hãy coi việc lựa chọn van là một quy trình kỹ thuật nghiêm ngặt. Sự hiểu biết sâu sắc về các đặc tính như độ kín, khả năng điều tiết lưu lượng và tính chất vật lý của vật liệu chế tạo van sẽ giúp bạn chủ động hơn trong việc quản lý tài sản kỹ thuật của đơn vị. Một hệ thống đường ống được vận hành bằng những thiết bị đạt chuẩn, được lắp đặt đúng kỹ thuật và bảo trì đúng hạn chắc chắn sẽ là nền tảng vững chắc nhất cho sự phát triển bền bỉ và an toàn trong mọi quy trình kỹ thuật.
