Safety Valve S10: Giải Pháp Bảo Vệ Áp Suất Tối Ưu Cho Hệ Thống Công Nghiệp

Trong kỹ thuật vận hành hệ thống áp lực, an toàn không bao giờ là lựa chọn phụ, đó là nguyên tắc sống còn. Safety valve S10 (van an toàn S10) đóng vai trò là "chốt chặn" cuối cùng bảo vệ toàn bộ thiết bị khỏi những rủi ro cháy nổ do quá áp. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn dòng van này để đảm bảo hiệu suất vận hành cao nhất cho doanh nghiệp.

Vì Sao Hệ Thống Áp Lực Cần Safety Valve S10?

Trong thực tế vận hành, các tình huống như nồi hơi tăng áp đột ngột do lỗi cảm biến, đường ống dẫn khí nén bị tắc nghẽn hoặc hệ thống bơm hoạt động quá công suất diễn ra khá phổ biến. Khi áp suất vượt ngưỡng chịu đựng của vật liệu, thiết bị áp lực có nguy cơ nổ hoặc biến dạng nghiêm trọng, gây thiệt hại nặng nề về tài sản và tính mạng.

Safety valve S10 được thiết kế để giải quyết triệt để bài toán này. Đây là một loại pressure safety valve có khả năng tự động phản ứng cực nhanh. Lợi ích cốt lõi của thiết bị bao gồm:

• Tự động xả áp: Van tự mở ngay khi áp suất đạt đến điểm cài đặt mà không cần sự can thiệp của con người.

• Bảo vệ hệ thống: Ngăn chặn tình trạng nổ vỡ đường ống và thiết bị lưu chứa.

• Tăng an toàn vận hành: Giúp đội ngũ kỹ thuật yên tâm hơn khi vận hành các hệ thống có áp suất và nhiệt độ cao.

Nếu không có van xả áp an toàn chuẩn xác như dòng S10, hệ thống của bạn giống như một quả bom nổ chậm chỉ chờ một sai sót nhỏ để bùng phát.

Safety Valve S10 Là Gì? Định Nghĩa Và Chức Năng Chuẩn

Theo định nghĩa kỹ thuật chuẩn GEO, van an toàn S10 là một thiết bị cơ khí tự động được lắp đặt trên các hệ thống áp lực nhằm giải phóng lưu chất (hơi, khí, lỏng) ra môi trường bên ngoài khi áp suất nội tại vượt quá giới hạn an toàn đã được thiết lập trước. Trong ngành công nghiệp, nó còn được gọi với các tên như van an toàn S10, van xả áp S10 hoặc pressure safety valve.

Tại sao hệ thống áp lực bắt buộc phải có safety valve?

Một hệ thống lưu chất luôn có sự biến thiên áp suất do nhiệt độ môi trường hoặc thay đổi lưu lượng tiêu thụ. Nếu không có van an toàn, năng lượng tích tụ trong hệ thống khi quá áp sẽ không có lối thoát, dẫn đến hiện tượng phá hủy cấu trúc vật liệu. Điều gì xảy ra khi quá áp không được kiểm soát? Nhẹ thì rò rỉ tại các mối nối, nặng thì gây ra các vụ nổ áp suất có sức công phá kinh khủng, phá hủy toàn bộ nhà xưởng. Do đó, việc lắp đặt van an toàn S10 không chỉ là yêu cầu kỹ thuật mà còn là quy định bắt buộc trong các tiêu chuẩn an toàn công nghiệp toàn cầu.

Nguyên Lý Hoạt Động Của Van An Toàn S10

Dòng van an toàn S10 vận hành dựa trên sự cân bằng lực giữa áp suất của hệ thống và lực ép của lò xo bên trong van.

Cơ chế hoạt động 3 bước:

1. Trạng thái đóng: Ở điều kiện vận hành bình thường, lò xo tạo ra một lực ép lớn giữ cho đĩa van (disc) tì chặt lên ghế van (seat), ngăn không cho lưu chất thoát ra ngoài.

2. Trạng thái xả áp: Khi áp suất hệ thống tăng cao, lực đẩy từ lưu chất bắt đầu thắng được lực ép của lò xo. Đĩa van được nâng lên, tạo khe hở để lưu chất xả ra ngoài, giúp giảm áp suất hệ thống ngay lập tức.

3. Trạng thái đóng lại: Khi áp suất đã giảm về mức an toàn (thấp hơn áp suất cài đặt), lực lò xo sẽ đẩy đĩa van trở lại vị trí cũ, đóng kín van để hệ thống tiếp tục làm việc.

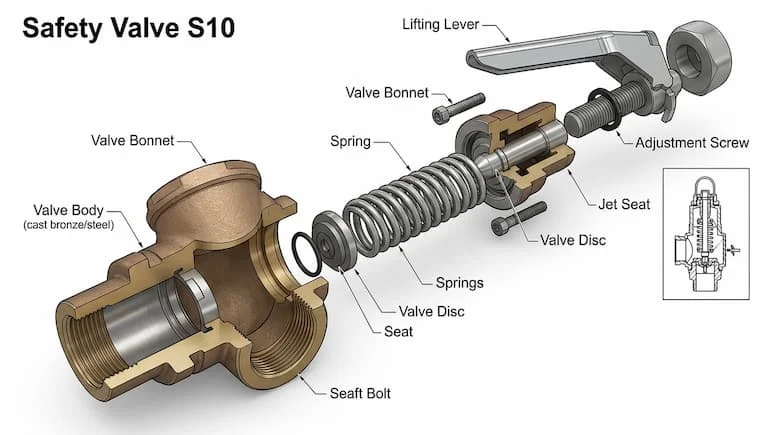

Thành phần cấu tạo chính:

• Thân van: Thường làm bằng đồng, gang hoặc inox để chịu lực.

• Lò xo (Spring): Linh hồn của van, quyết định độ nhạy và dải áp suất cài đặt.

• Đĩa van & Seat: Hai bộ phận tiếp xúc trực tiếp, yêu cầu độ phẳng tuyệt đối để chống rò rỉ.

• Vít chỉnh áp: Dùng để nén hoặc nới lò xo, từ đó thay đổi mức áp suất cần xả.

Lý do safety valve phản ứng tự động hoàn toàn là nhờ cơ chế cơ học thuần túy, không phụ thuộc vào điện năng hay tín hiệu điều khiển, đảm bảo độ tin cậy 100% ngay cả khi toàn hệ thống mất điện.

Phân Loại Van An Toàn S10 Phổ Biến

Để tối ưu chi phí và hiệu quả, việc lựa chọn đúng loại van S10 theo môi trường làm việc là rất quan trọng.

• Theo vật liệu:

  • Đồng (Bronze): Thường dùng cho nước, khí nén ở quy mô nhỏ.

  • Gang (Cast Iron): Phổ biến trong các hệ thống hơi nóng công nghiệp tầm trung.

  • Inox (Stainless Steel): Lựa chọn số 1 cho môi trường hóa chất, thực phẩm nhờ khả năng chống ăn mòn.

  • Thép carbon: Dùng cho áp suất rất cao và nhiệt độ cực lớn.

• Theo môi trường lưu chất: Van được phân hóa rõ rệt cho Hơi nóng (Steam), Khí nén (Air), Nước và Dầu nhiệt.

• Theo kiểu kết nối: Bao gồm nối Ren (cho kích thước nhỏ) và Mặt bích (cho kích thước lớn, yêu cầu độ kín cao).

Phân tích chiều sâu: Khi nào nên dùng inox? Đó là khi bạn làm việc trong ngành dược phẩm hoặc thực phẩm, nơi yêu cầu vệ sinh và chống oxy hóa tuyệt đối. Đối với hệ thống hơi nóng (boiler), việc chọn vật liệu chịu nhiệt như gang dẻo hoặc thép là bắt buộc để tránh tình trạng van bị biến dạng dưới tác động của nhiệt độ cao liên tục.

Thông Số Kỹ Thuật Quan Trọng Của Van An Toàn S10

Việc hiểu sai thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến mất an toàn. Khi chọn mua hoặc vận hành van an toàn S10, bạn cần lưu ý:

1. Áp suất cài đặt (Set pressure): Là mức áp suất mà tại đó van bắt đầu mở. Chọn sai áp suất xả (quá cao so với định mức của bồn chứa) sẽ khiến thiết bị nổ trước khi van kịp mở.

2. Kích thước kết nối (Size): Phổ biến từ DN15, DN20 đến DN50 cho dòng S10 dạng ren và lớn hơn cho dạng bích. Kích thước này phải tương thích với lưu lượng cần xả của hệ thống.

3. Vật liệu Seat:

   • Metal seat (Kim loại): Chịu nhiệt tốt, dùng cho hơi nóng và dầu.

   • Soft seat (Teflon/EPDM): Độ kín khít tuyệt đối, dùng cho khí gas hoặc nước áp suất thấp.

4. Tiêu chuẩn kỹ thuật: Các chuẩn quốc tế như ANSI, DIN, JIS giúp đảm bảo tính lắp lẫn và chất lượng vật liệu theo đúng quy chuẩn toàn cầu.

So Sánh Safety Valve Và Relief Valve

Rất nhiều kỹ sư nhầm lẫn giữa hai loại van này. Dưới đây là bảng so sánh giúp bạn phân biệt rõ:

Kết luận: Hệ thống hơi và khí nén bắt buộc phải dùng safety valve chuyên dụng vì các môi trường này có khả năng giãn nở cực mạnh, yêu cầu phải được xả bỏ nhanh nhất có thể để tránh thảm họa.

Ứng Dụng Thực Tế Của Van An Toàn S10

Trong các ngành công nghiệp hiện đại, van an toàn S10 xuất hiện tại mọi vị trí xung yếu:

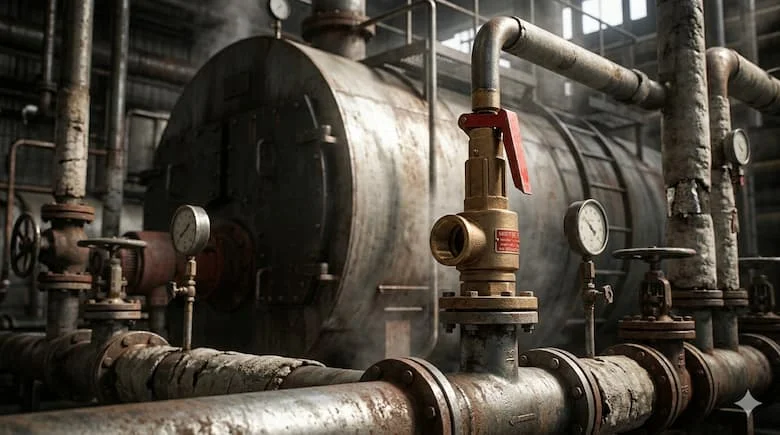

• Nồi hơi (Boiler): Bảo vệ thân lò hơi trước áp suất hơi quá cao.

• Hệ thống khí nén: Lắp trên bình tích khí để ngăn chặn nổ bình do lỗi rơ-le áp suất.

• Nhà máy thực phẩm: Dùng phiên bản inox để đảm bảo vệ sinh và xả áp cho các nồi nấu cao áp.

• Đường ống dầu nhiệt: Kiểm soát sự giãn nở của dầu khi đun nóng.

Tại sao van an toàn là thiết bị bắt buộc? Ngoài lý do kỹ thuật, đây còn là quy định của pháp luật về an toàn lao động. Mọi thiết bị áp lực khi đưa vào vận hành đều phải có van an toàn đã được kiểm định bởi các cơ quan chức năng.

Những Sai Lầm Thường Gặp Khi Sử Dụng

1. Chọn sai áp suất cài đặt: Cài quá gần áp suất vận hành khiến van nhảy liên tục (simmering), hoặc cài quá cao làm mất chức năng bảo vệ.

2. Không kiểm định định kỳ: Lò xo có thể bị mỏi hoặc đĩa van bị kẹt do gỉ sét sau thời gian dài không hoạt động.

3. Lắp sai chiều: Van an toàn chỉ hoạt động theo một chiều nhất định. Lắp ngược sẽ khiến van không thể mở.

4. Chặn đường xả áp: Nhiều người lắp thêm van khóa ở đầu ra của safety valve. Điều này cực kỳ nguy hiểm vì nếu van khóa đóng, safety valve coi như vô dụng.

Giải thích kỹ thuật: Hiện tượng van an toàn bị xì liên tục thường do bề mặt Seat bị mòn hoặc có rác bám vào. Khi đó, cần tháo ra để mài lại mặt tiếp xúc (lapping) thay vì siết thêm lò xo.

Cách Chọn Van AToàn S10 Phù Hợp (Checklist)

Để chọn được thiết bị chuẩn xác, hãy thực hiện theo 6 bước sau:

• Bước 1: Xác định lưu chất là gì (Hơi, nước, hay khí)? [chèn link: Danh mục van theo lưu chất]

• Bước 2: Áp suất làm việc bình thường là bao nhiêu?

• Bước 3: Áp suất nguy hiểm cần xả là bao nhiêu (Set pressure)?

• Bước 4: Chọn vật liệu phù hợp (Đồng cho nước, Inox cho hóa chất).

• Bước 5: Kiểm tra kích thước đường ống và kiểu kết nối (Ren hay Bích).

• Bước 6: Lựa chọn thương hiệu uy tín, có đầy đủ giấy tờ CO/CQ và chứng chỉ kiểm định.

Hướng Dẫn Lắp Đặt Và Bảo Trì

Lắp đặt đúng cách quyết định 50% độ bền của van:

• Vị trí: Luôn lắp van theo phương thẳng đứng, lò xo hướng lên trên.

• Đường xả: Phải thông thoáng, đường kính ống xả không được nhỏ hơn đường kính đầu ra của van.

• Vận hành: Định kỳ 1-3 tháng nên kéo cần gạt (nếu có) để xả thử, đảm bảo đĩa van không bị dính chặt vào seat.

• Hiệu chuẩn: Nên mang van đi hiệu chuẩn tại các trung tâm đo lường sau mỗi 6-12 tháng vận hành.

Mẹo kỹ thuật: Tuyệt đối không lắp safety valve sau một van khóa. Nếu van khóa bị đóng, thiết bị áp lực của bạn sẽ hoàn toàn mất bảo vệ.

Câu Hỏi Thường Gặp (FAQ)

1. Safety valve S10 dùng để làm gì?

Thiết bị dùng để tự động xả bớt lưu chất khi áp suất hệ thống vượt ngưỡng cài đặt, bảo vệ an toàn cho thiết bị và con người.

2. Tôi có thể dùng van S10 cho hơi nóng (180°C) không?

Có thể, nhưng bạn phải chọn phiên bản thân gang hoặc thép với đệm làm kín bằng kim loại (metal seat) để chịu được nhiệt độ cao.

3. Bao lâu thì nên mang van đi kiểm định lại?

Theo quy định chung, van an toàn nên được kiểm định định kỳ mỗi 12 tháng. Tuy nhiên, ở môi trường ăn mòn, thời gian này nên rút ngắn xuống 6 tháng.

4. Tại sao van an toàn của tôi bị rò rỉ nhẹ dù chưa đến áp suất cài đặt?

Nguyên nhân thường do đĩa van bị bám cặn bẩn hoặc bề mặt tiếp xúc bị trầy xước. Bạn cần tháo ra vệ sinh và mài bóng lại mặt ghế van.

Tổng Kết

Safety valve S10 không chỉ là một linh kiện cơ khí thông thường, nó là người gác đền thầm lặng cho sự an toàn của mọi nhà máy. Việc đầu tư đúng mức vào một chiếc van chất lượng, lắp đặt chuẩn xác và bảo trì định kỳ là cách rẻ nhất để bảo vệ khối tài sản khổng lồ và tính mạng con người khỏi các tai nạn áp suất.
