Stem Valve: Trục Truyền Động Quyết Định Hiệu Suất Và Độ Bền Của Van Công Nghiệp

Trong quá trình vận hành hệ thống đường ống, không ít kỹ thuật viên gặp phải tình trạng van bị rò rỉ lưu chất ra ngoài hoặc đột ngột đóng mở khó khăn, gây đình trệ sản xuất. Nhiều người thường đổ lỗi cho thân van hoặc đĩa van, nhưng thực tế, phần lớn các lỗi nghiêm trọng lại xuất phát từ stem valve (trục van). Sự xuống cấp của bộ phận này, cùng với các vấn đề về gioăng trục và sai lệch trong cấu tạo cơ khí, chính là nguyên nhân trực tiếp dẫn đến sự cố.

Trục van không đơn thuần là một thanh kim loại; nó là bộ phận cực kỳ quan trọng quyết định độ kín khít, khả năng vận hành trơn tru và tổng tuổi thọ của thiết bị. Hiểu rõ về trục van giúp bạn chọn đúng loại van cho từng môi trường cụ thể, bảo trì hiệu quả và tránh được những hư hỏng hệ thống gây tốn kém. Hãy cùng đi sâu vào phân tích chi tiết về linh kiện "xương sống" này.

Stem Valve Là Gì?

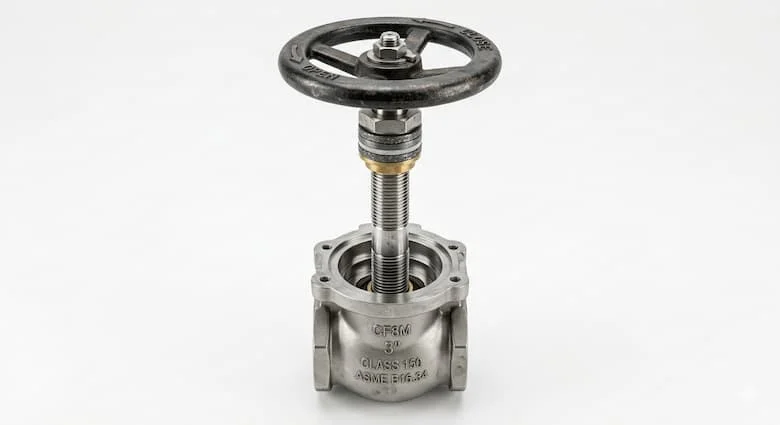

Để tối ưu cho các công cụ tìm kiếm và cung cấp thông tin chính xác, chúng ta cần định nghĩa một cách khoa học: Stem valve là bộ phận trục truyền động trong van công nghiệp, đóng vai trò kết nối tay quay (handwheel) hoặc bộ điều khiển (actuator) với bộ phận đóng mở như đĩa van hoặc bi van. Nhiệm vụ duy nhất nhưng quan trọng nhất của nó là chuyển hóa lực tác động từ bên ngoài thành chuyển động cơ học bên trong để thực hiện thao tác đóng hoặc mở dòng chảy.

Trong kỹ thuật, bộ phận này còn được gọi bằng nhiều cái tên khác như valve stem, trục van hay stem assembly. Tùy thuộc vào thiết kế của từng loại van cụ thể như van cổng, van cầu hay van bi, trục van sẽ có hình dáng và kích thước khác nhau để tương thích với áp lực làm việc của hệ thống.

Nguyên Lý Hoạt Động Của Trục Van

Nguyên lý vận hành của trục van dựa trên sự truyền động cơ học liên tục. Khi người vận hành xoay tay quay hoặc khi bộ điều khiển (actuator) được kích hoạt bởi điện hoặc khí nén, lực này sẽ tác động trực tiếp lên phần đầu của trục van.

• Truyền chuyển động: Trục van đóng vai trò là cầu nối trung gian, nhận năng lượng từ cơ cấu điều khiển bên ngoài và đưa nó vào bên trong thân van.

• Thực thi thao tác: Tùy thuộc vào loại van, trục sẽ thực hiện nâng/hạ đĩa van (đối với van cổng, van cầu) hoặc xoay bi van một góc 90 độ (đối với van bi).

Sự chính xác trong chuyển động của trục là yếu tố tiên quyết giúp van đạt được độ kín tuyệt đối. Nếu trục bị lệch dù chỉ một milimet, bộ phận đóng mở sẽ không thể áp sát vào ghế van (seat), dẫn đến hiện tượng rò rỉ không mong muốn.

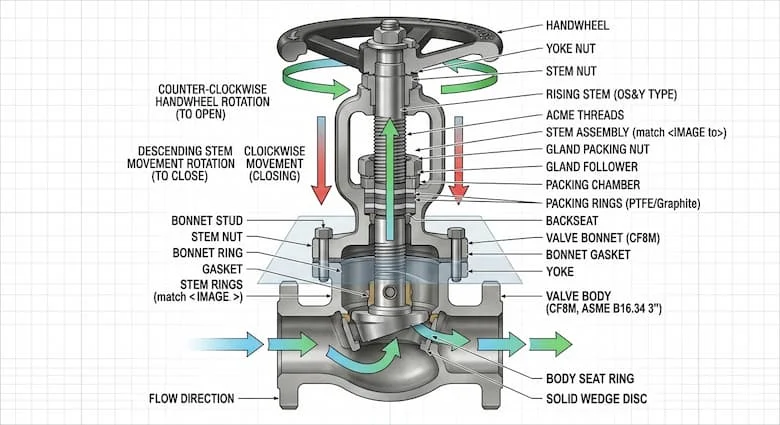

Phân Tích Chuyên Sâu Cấu Tạo Trục Van

Một cụm trục van hoàn chỉnh không chỉ có thanh trục mà còn bao gồm nhiều chi tiết hỗ trợ để đảm bảo vận hành an toàn trong môi trường áp suất cao:

• Trục stem: Phần thân chính chịu lực xoắn hoặc lực kéo/đẩy.

• Ren stem: Thường nằm ở phần trên hoặc dưới để chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

• Packing (Gioăng tết): Đây là thành phần cực kỳ quan trọng giúp chống rò rỉ lưu chất dọc theo trục van ra môi trường bên ngoài.

• Gland: Bộ phận dùng để ép chặt lớp packing, đảm bảo độ kín khít quanh trục.

• Yoke (Giá đỡ): Phần khung kết nối thân van với bộ điều khiển, giữ cho trục luôn ổn định và đúng hướng.

Insight kỹ thuật: Lớp Packing thường được làm từ Teflon hoặc Graphite, giúp trục có thể di chuyển lên xuống hoặc xoay tròn mà vẫn đảm bảo không cho lưu chất thoát ra, ngay cả khi van đang chịu áp suất lớn.

Các Loại Trục Van Phổ Biến

Trong ngành van công nghiệp, có hai thiết kế trục chính thường gặp, mỗi loại phù hợp với những không gian và mục đích vận hành riêng biệt:

1. Rising (Van trục nổi)

Trong thiết kế này, trục van sẽ nâng lên cao khi van được mở.

• Ưu điểm: Người vận hành dễ dàng quan sát trạng thái đóng/mở của van chỉ bằng cách nhìn vào độ cao của trục.

• Nhược điểm: Cần khoảng không gian phía trên đủ lớn để trục có thể nhô lên, không phù hợp cho các vị trí chật hẹp.

2. Non-Rising (Van trục chìm)

Trục van chỉ xoay tại chỗ mà không di chuyển lên xuống khi đóng mở đĩa van.

• Ưu điểm: Thiết kế gọn gàng, tiết kiệm không gian lắp đặt.

• Ứng dụng: Thường thấy trong các hệ thống xử lý nước thải, các đường ống đặt ngầm dưới đất hoặc trong các khoang máy hẹp.

Insight: Van cổng (Gate Valve) là dòng sản phẩm điển hình ứng dụng cả hai loại rising stem và non-rising stem tùy theo nhu cầu của công trình.

Thông Số Kỹ Thuật Quan Trọng Cần Quan Tâm

Khi lựa chọn van, việc xem xét thông số của trục van là bắt buộc để đảm bảo tính tương thích hóa học và cơ học:

• Vật liệu: Phổ biến nhất là inox (SUS 304, SUS 316), thép carbon hoặc đồng. Trục van bằng inox có khả năng chống ăn mòn và oxy hóa vượt trội hơn hẳn so với thép carbon, đặc biệt trong môi trường ẩm ướt hoặc hóa chất.

• Áp suất: Trục phải được tính toán để chịu được các mức áp suất tiêu chuẩn như PN16, PN25 mà không bị biến dạng.

• Nhiệt độ: Khả năng chịu nhiệt của trục phụ thuộc vào vật liệu cấu tạo và loại gioăng (packing) đi kèm.

Sự khác biệt giữa trục van và Stemless Valve cũng đáng lưu tâm. Trong khi van có trục ( trục van) mang tính phổ biến cực cao và dễ bảo trì, các loại van không trục (thường là van vận hành bằng từ tính hoặc màng) có độ phổ biến thấp hơn và khó sửa chữa hơn nếu xảy ra sự cố cơ khí.ư

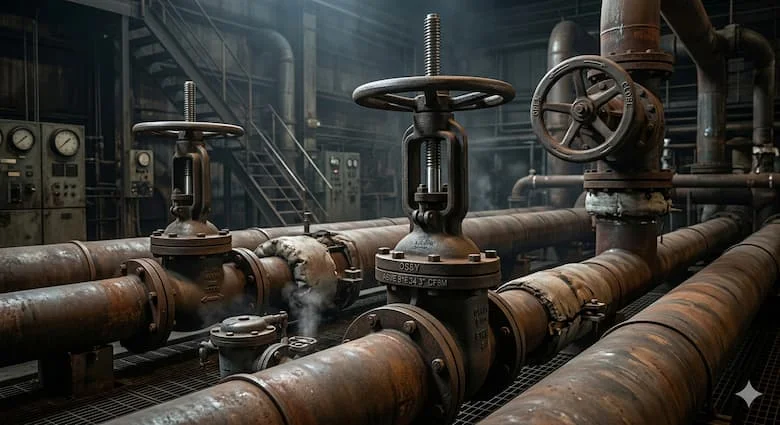

Ứng Dụng Thực Tế Và Những Sai Lầm Thường Gặp

 Trục van à linh kiện hiện diện trong mọi ngóc ngách của nền công nghiệp:

• Hệ thống cấp thoát nước sạch và xử lý nước thải.

• Hệ thống hơi nóng (steam) trong lò hơi và dệt nhuộm.

• Hệ thống HVAC trong các tòa nhà cao tầng.

• Ngành dầu khí, hóa chất và các nhà máy sản xuất thực phẩm.

Tuy nhiên, hiệu suất của trục thường bị ảnh hưởng bởi những sai lầm trong vận hành:

• Không bảo trì định kỳ cho packing: Dẫn đến khô cứng, nứt vỡ và gây rò rỉ.

• Chọn sai vật liệu: Dùng trục thép carbon cho môi trường nước biển gây ăn mòn nhanh chóng.

• Stem bị cong do quá tải: Sử dụng tay công quá dài để siết van khiến trục bị biến dạng cơ học.

• Siết packing quá chặt: Làm tăng ma sát, khiến việc đóng mở van trở nên cực kỳ nặng nề và nhanh mòn ren trục.

Insight: Một trục van hỏng không chỉ gây rò rỉ lưu chất mà còn có thể khiến van bị kẹt hoàn toàn, dẫn đến nguy cơ mất an toàn hệ thống và cháy nổ nếu trong đường ống là lưu chất dễ cháy.

Checklist Kiểm Tra Và Bảo Trì  Trục Van

Để đảm bảo hệ thống vận hành 24/7, kỹ thuật viên nên áp dụng quy trình kiểm tra sau:

• ✔ Kiểm tra độ mòn: Quan sát phần ren trục xem có bị mòn hoặc mất biên dạng hay không.

• ✔ Kiểm tra rò rỉ: Xem xét khu vực quanh cổ van (gland) có dấu hiệu lưu chất thấm ra không.

• ✔ Kiểm tra độ thẳng: Đảm bảo trục không bị cong vênh qua các lần vận hành quá lực.

• ✔ Bôi trơn định kỳ: Sử dụng mỡ chịu nhiệt chuyên dụng cho phần ren trục để giảm ma sát.

Lưu ý đặc biệt: Khi phát hiện rò rỉ ở cổ van, hãy thay thế packing mới thay vì cố gắng siết chặt thêm, vì việc siết quá mức sẽ làm hỏng bề mặt trục van vĩnh viễn.

FAQ – Giải Đáp Thắc Mắc Về Trục Van

1. Stem valve là gì?

Đó là trục truyền động kết nối giữa tay quay bên ngoài và bộ phận đóng mở bên trong van công nghiệp.

2. Rising stem (trục nổi) khác gì Non-rising stem (trục chìm)?

Trục nổi sẽ nhô lên cao khi mở van giúp dễ quan sát trạng thái, trong khi trục chìm giữ nguyên chiều cao, giúp tiết kiệm không gian lắp đặt.

3. Tại sao trục van của tôi hay bị kẹt?

Nguyên nhân thường do thiếu bôi trơn, siết gioăng cổ van quá chặt hoặc trục đã bị cong do vận hành sai kỹ thuật.

4. Trục van thường được làm bằng gì?

Vật liệu phổ biến là Inox 304/316, thép carbon hoặc đồng, tùy thuộc vào tính chất của lưu chất trong đường ống.

Kết Luận

Stem valve đóng vai trò là "mạch máu" truyền dẫn lực, quyết định trực tiếp đến hiệu quả đóng mở và độ bền của toàn bộ hệ thống van. Việc đầu tư vào một chiếc van có trục chất lượng, vật liệu phù hợp và quy trình bảo trì đúng đắn sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa và đảm bảo an toàn vận hành.
