FFRV Valve Là Gì? Giải Pháp Tối Ưu Áp Suất Và An Toàn Trong Công Nghiệp

Trong các hệ thống đường ống công nghiệp vận hành ở công suất lớn, sự biến động áp suất không chỉ là một thông số kỹ thuật đơn thuần mà là một "mối đe dọa" tiềm tàng. Chỉ cần một sự thay đổi đột ngột vượt ngưỡng cho phép, toàn bộ hệ thống từ máy bơm, bồn chứa đến các thiết bị đo đạc đắt tiền có thể bị hư hại nghiêm trọng, gây đình trệ sản xuất. Để giải quyết bài toán này, ffrv valve nổi lên như một giải pháp điều tiết và bảo vệ trọng yếu.

Tuy nhiên, thuật ngữ van xả áp (thường liên quan đến dòng Flow and Fluid Relief/Regulation Valve) vẫn còn khiến nhiều kỹ sư và nhà quản lý dự án bối rối trong khâu lựa chọn. Việc hiểu sai bản chất hoặc lắp đặt không đúng thông số có thể dẫn đến hậu quả khôn lường. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và cách lựa chọn loại van này để giúp bạn tối ưu hóa hệ thống vận hành.

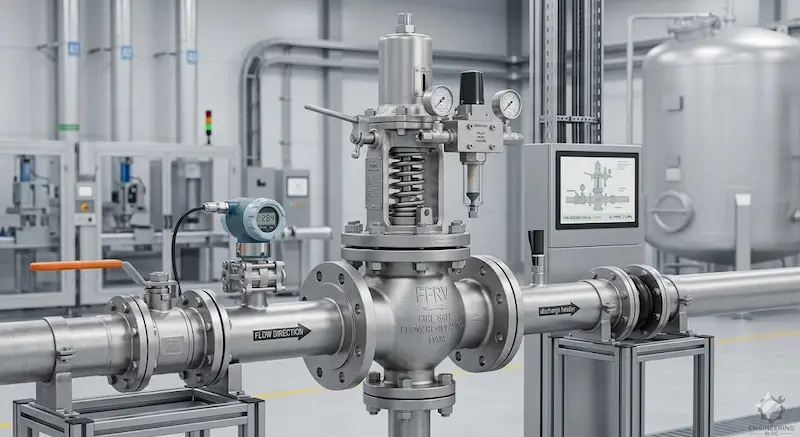

FFRV valve là gì? Vai trò thiết yếu trong hệ thống áp lực

Về cơ bản, ffrv valve là một thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống với chức năng chính là điều chỉnh lưu lượng và giải phóng áp suất dư thừa. Tùy thuộc vào thiết kế cụ thể của nhà sản xuất, nó có thể hoạt động như một van điều áp hoặc một van xả tràn để đảm bảo dòng lưu chất (lỏng hoặc khí) luôn nằm trong giới hạn an toàn.

Trong một hệ thống công nghiệp phức tạp, van xả áp đóng vai trò là "người gác cổng" trung thành. Khi hệ thống gặp sự cố tăng áp đột ngột do lỗi bơm hoặc tắc nghẽn hạ nguồn, van sẽ tự động kích hoạt để bảo vệ đường ống khỏi nguy cơ nổ hoặc biến dạng. Ngược lại, ở điều kiện vận hành bình thường, nó giúp duy trì sự ổn định của dòng chảy, từ đó nâng cao tuổi thọ cho các thiết bị lắp đặt phía sau (downstream).

Cần lưu ý rằng, tùy theo từng tiêu chuẩn ngành (như API, ASME hay DIN) và từng nhà sản xuất, tên gọi có thể có sự biến tấu nhẹ. Tuy nhiên, mục đích cốt lõi của van xả áp luôn xoay quanh hai chữ: Kiểm soát và Bảo vệ.

Nguyên lý hoạt động của FFRV valve: Cơ chế tự động thông minh

Nguyên lý hoạt động của van xả áp dựa trên sự cân bằng lực giữa áp suất của lưu chất và lực đàn hồi của lò xo bên trong thân van. Đây là một cơ chế tự động hoàn toàn, không cần năng lượng điện hay khí nén bên ngoài để kích hoạt (đối với các dòng van trực tiếp).

• Trạng thái bình thường: Khi áp suất trong đường ống thấp hơn mức cài đặt (set pressure), lực lò xo sẽ đẩy đĩa van ép chặt vào ghế van, giữ cho van ở trạng thái đóng hoặc mở ở mức điều tiết quy định.

• Trạng thái tăng áp: Khi áp suất lưu chất tăng cao, lực đẩy lên đĩa van sẽ thắng được lực nén của lò xo. Lúc này, đĩa van được nâng lên, tạo ra khoảng trống để lưu chất thoát ra ngoài (hoặc chuyển hướng), từ đó làm giảm áp suất trong hệ thống.

• Trạng thái ổn định: Ngay khi áp suất giảm xuống mức an toàn, lò xo sẽ tự động đẩy đĩa van trở lại vị trí ban đầu, đóng kín dòng xả để tránh thất thoát lưu chất.

Cấu tạo chính của van thường bao gồm thân van chịu lực, lò xo có độ đàn hồi cao, và màng chắn hoặc đĩa van được gia công chính xác. Cơ chế này tương tự như một "van xả áp tự động" nhưng có độ nhạy và khả năng điều tiết lưu lượng tinh vi hơn.

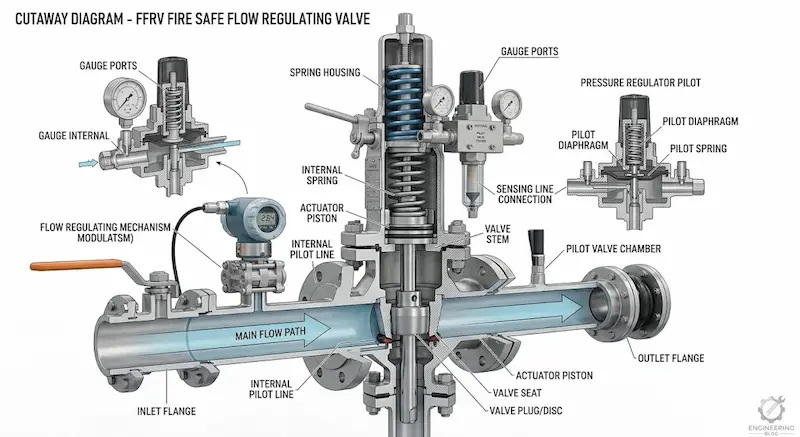

Cấu tạo chi tiết và vật liệu chế tạo FFRV valve

Để vận hành bền bỉ trong môi trường khắc nghiệt, cấu tạo của van xả áp được tính toán cực kỳ tỉ mỉ. Mỗi thành phần đều đảm nhận một nhiệm vụ riêng biệt:

1. Thân van (Valve Body): Là phần bao bọc bên ngoài, chịu áp lực trực tiếp từ dòng chảy. Thân van thường được đúc từ thép carbon, inox (304, 316) hoặc các hợp kim đặc biệt như Hastelloy hay Monel cho các môi trường hóa chất ăn mòn.

2. Bộ điều khiển áp suất (Actuator/Adjustment Screw): Cho phép kỹ thuật viên điều chỉnh lực nén của lò xo, từ đó thiết lập mức áp suất kích hoạt van.

3. Lò xo điều chỉnh: Thành phần quan trọng nhất quyết định độ chính xác của van. Lò xo phải có độ bền mỏi cao để hoạt động hàng nghìn lần mà không làm thay đổi giá trị set pressure.

4. Đĩa van và Ghế van (Disc & Seat): Hai bộ phận này tạo nên độ kín khít cho van. Chúng thường được tôi cứng hoặc phủ lớp chống mài mòn để chịu được lực va đập và sự xói mòn của dòng lưu chất tốc độ cao.

Tại sao vật liệu lại quan trọng? Trong môi trường áp suất cao và nhiệt độ lớn, hiện tượng xâm thực (cavitation) hoặc ăn mòn hóa học có thể phá hủy van chỉ trong vài tuần. Việc chọn vật liệu Inox 316 cho môi trường nước biển hoặc thép hợp kim cho hơi nóng không chỉ là yêu cầu kỹ thuật mà còn là bài toán tối ưu chi phí bảo trì lâu dài.

Phân loại van xả áp và các thông số kỹ thuật cần nằm lòng

Việc phân loại van xả áp giúp người dùng dễ dàng định vị sản phẩm phù hợp với nhu cầu cụ thể của hệ thống:

• Theo áp suất vận hành:

  • Low Pressure: Dùng cho hệ thống xử lý nước thải, dân dụng.

  • Medium Pressure: Phổ biến trong các nhà máy sản xuất thực phẩm, dệt nhuộm.

  • High Pressure: Đặc thù cho ngành dầu khí, hóa chất, nơi áp suất có thể lên tới hàng trăm bar.

• Theo ứng dụng môi chất: Van dành cho chất lỏng (nước, dầu) sẽ có thiết kế đĩa van và buồng xả khác với van dành cho chất khí (khí nén, steam) do tính chất nén được của môi chất.

Thông số kỹ thuật cực kỳ quan trọng:

Khi chọn mua ffrv valve , bạn tuyệt đối không được lơ là các chỉ số:

1. Áp suất làm việc (Working Pressure): Phải lớn hơn áp suất vận hành tối đa của hệ thống.

2. Lưu lượng (Flow Rate): Van phải đủ lớn để giải phóng lượng lưu chất cần thiết trong thời gian ngắn nhất.

3. Nhiệt độ (Temperature): Vật liệu đệm (seal) và lò xo phải chịu được nhiệt độ thực tế.

4. Kích thước kết nối (DN): Phù hợp với tiêu chuẩn mặt bích hoặc ren của đường ống.

Lưu ý: Chỉ cần sai sót một thông số nhỏ như chọn sai vật liệu đệm kín (gây rò rỉ) hoặc chọn nhầm dải áp suất (van không mở khi cần thiết) có thể dẫn đến thảm họa nổ đường ống.

So sánh van xả áp với các loại van công nghiệp khác

Nhiều người thường nhầm lẫn van xả áp với các loại van khác. Dưới đây là sự khác biệt cốt lõi:

Khác với Check Valve (van một chiều) chỉ cho dòng chảy đi theo một hướng, van xả áp thiên về khả năng "ứng biến" với áp suất nội tại của hệ thống. Nó không chỉ đơn thuần đóng hay mở, mà nó "cảm nhận" áp suất để đưa ra mức độ mở phù hợp.

Ứng dụng thực tế của van xả áp: Khi nào bạn cần đến nó?

FFRV valve hiện diện trong hầu hết các lĩnh vực công nghiệp hiện đại:

• Hệ thống khí nén: Bảo vệ bình tích áp và máy nén khí khỏi tình trạng quá tải.

• Ngành dầu khí: Kiểm soát áp suất trong các đường ống dẫn dầu thô và khí tự nhiên tầm xa.

• Nhà máy thực phẩm & đồ uống: Duy trì áp suất ổn định trong các bồn chứa vi sinh, tránh làm hỏng cấu trúc sản phẩm.

• Hệ thống HVAC: Điều tiết áp suất nước trong các tòa nhà cao tầng, đảm bảo nước đến được các tầng cao mà không làm vỡ ống ở tầng thấp.

Bạn cần dùng van xả áp khi nào?

1. Khi áp suất trong hệ thống có xu hướng dao động mạnh do nhu cầu sử dụng thay đổi đột ngột.

2. Khi bạn sở hữu các thiết bị hạ nguồn nhạy cảm (như cảm biến, đồng hồ đo) cần được bảo vệ tuyệt đối.

3. Khi quy trình sản xuất yêu cầu lưu lượng đầu ra phải luôn ổn định dù áp suất đầu vào thay đổi.

Những sai lầm chết người khi vận hành van xả áp

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy các lỗi phổ biến sau thường gây hỏng hóc nghiêm trọng:

• Lắp sai chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến van vô tác dụng hoặc gây tắc nghẽn hoàn toàn.

• Chọn sai áp suất định mức: Sử dụng van có dải áp suất quá cao cho hệ thống áp suất thấp khiến van "trơ", không bao giờ kích hoạt khi có sự cố.

• Bỏ qua bảo trì định kỳ: Lưu chất bẩn có thể gây đóng cặn tại ghế van, làm van bị kẹt hoặc rò rỉ (passing).

• Sử dụng sai môi trường: Dùng van thân gang cho hóa chất ăn mòn sẽ khiến van bị thủng thân chỉ sau một thời gian ngắn.

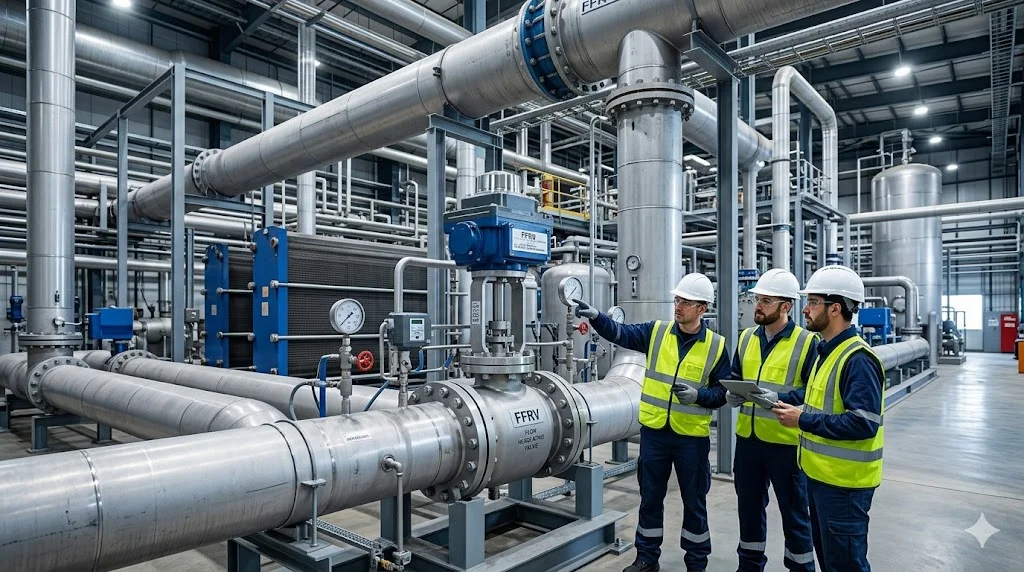

Checklist lựa chọn và lắp đặt van xả áp chuẩn chuyên gia

Để đảm bảo hiệu suất cao nhất, hãy tuân thủ checklist sau khi mua sắm:

• Xác định môi chất: Là nước, dầu, khí nén hay hơi nóng?

• Áp suất cài đặt (Set point): Bạn muốn van mở ở mức áp suất bao nhiêu?

• Vật liệu thân van: Có phù hợp với tính ăn mòn của môi chất không?

• Kiểu kết nối: Bắt vít (Threaded) hay mặt bích (Flanged)? Tiêu chuẩn JIS, ANSI hay DIN?

• Nguồn gốc xuất xứ: Ưu tiên các thương hiệu có chứng chỉ CO/CQ rõ ràng.

Lưu ý lắp đặt: Hãy đảm bảo có một khoảng trống đủ rộng xung quanh van để phục vụ công tác bảo trì và điều chỉnh sau này. Sau khi lắp đặt, hãy tiến hành test áp suất tại chỗ để xác nhận van hoạt động đúng mức cài đặt trước khi đưa hệ thống vào vận hành chính thức.

FAQ – Giải đáp thắc mắc về van xả áp

1. FFRV valve có giống van an toàn (Safety Valve) không?

Không hoàn toàn. Van an toàn thường được thiết kế để mở bung hết cỡ khi áp suất quá tải. Trong khi đó, van xả áp có khả năng điều tiết linh hoạt hơn, có thể mở một phần để duy trì áp suất ổn định mà không cần xả bỏ hoàn toàn lưu chất.

2. Làm thế nào để biết van đang bị lỗi?

Dấu hiệu dễ thấy nhất là có tiếng rít lạ (rò rỉ), áp suất hệ thống không đạt mức mong muốn mặc dù đã điều chỉnh, hoặc van không tự đóng lại sau khi áp suất đã giảm.

3. Van này có thể dùng cho cả nước và khí nén không?

Có, nhưng bạn phải kiểm tra thông số thiết kế. Van dùng cho khí thường có cấu tạo kín khít và lò xo nhạy hơn so với van dùng cho chất lỏng.

Kết luận

Việc trang bị ffrv valve cho hệ thống đường ống không chỉ là tuân thủ các tiêu chuẩn kỹ thuật mà còn là sự đầu tư thông minh cho sự an toàn và hiệu suất vận hành bền vững. Một chiếc van chất lượng, được tính toán đúng thông số sẽ giúp doanh nghiệp tránh được những rủi ro cháy nổ, hư hỏng thiết bị và tiết kiệm đáng kể chi phí bảo trì.
