Van Cánh Bướm Mặt Bích: Giải Pháp Kiểm Soát Dòng Chảy Ưu Việt Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp hiện đại, từ PCCC, HVAC đến xử lý nước thải, việc kiểm soát dòng chảy luôn là bài toán đau đầu của các kỹ sư vận hành. Bạn đã bao giờ gặp tình trạng hệ thống bị rò rỉ tại các điểm kết nối, hay áp lực dòng chảy không ổn định do chọn sai loại van điều khiển? Việc lựa chọn một thiết bị vừa đảm bảo độ kín, vừa chịu được áp suất lớn mà lại dễ dàng bảo trì là điều không hề đơn giản. Van cánh bướm mặt bích xuất hiện như một giải pháp tối ưu, giải quyết triệt để các vấn đề về rò rỉ và lắp đặt nhờ cơ cấu kết nối mặt bích chắc chắn. Đây là dòng van "quốc dân" được tin dùng trong các hệ thống có quy mô lớn, nơi mà sự an toàn và hiệu suất luôn được đặt lên hàng đầu.

Van cánh bướm mặt bích là gì?

Van cánh bướm mặt bích (Flanged Butterfly Valve) là một thiết bị điều khiển dòng chảy có cơ cấu đóng mở dạng đĩa xoay quanh trục một góc 90°. Điểm khác biệt lớn nhất giúp dòng van này trở nên ưu việt chính là thiết kế hai mặt bích đúc liền thân.

Kiểu thiết kế này cho phép van kết nối trực tiếp với đường ống thông qua các mặt bích tiêu chuẩn như JIS (Nhật Bản), DIN (Đức), hay ANSI (Mỹ) bằng các bộ bu-lông đai ốc riêng biệt. Điều này tạo ra một kết nối cực kỳ chắc chắn, chịu được rung lắc và áp suất cao hơn nhiều so với các dòng van kẹp (wafer).

Đặc điểm nổi bật của dòng van này bao gồm:

• Độ kín khít tuyệt đối: Nhờ diện tích tiếp xúc giữa mặt bích van và mặt bích ống lớn.

• Khả năng chịu áp: Thân van dày, kết nối đa điểm bằng bu-lông giúp van vận hành ổn định trong các hệ thống áp lực cao.

• Dễ dàng bảo trì: Bạn có thể tháo rời van ra khỏi hệ thống mà không ảnh hưởng đến các đoạn ống lân cận.

Nguyên lý hoạt động của van cánh bướm mặt bích

Về cơ bản, nguyên lý hoạt động của van cánh bướm dựa trên sự chuyển động xoay của đĩa van. Khi người vận hành tác động lực vào bộ truyền động (tay gạt, tay quay hoặc mô tơ), trục van sẽ xoay, kéo theo đĩa van chuyển động.

• Trạng thái đóng: Đĩa van xoay vuông góc với hướng dòng chảy, ép chặt vào gioăng làm kín để chặn hoàn toàn môi chất.

• Trạng thái mở: Đĩa van xoay song song với dòng chảy (góc 90°), cho phép lưu lượng đi qua tối đa.

• Trạng thái điều tiết: Đĩa van có thể dừng ở các góc mở từ 0–90° để điều chỉnh lưu lượng theo ý muốn.

Tùy theo yêu cầu về lực vận hành, van có thể tích hợp cơ chế tay gạt (cho size nhỏ), tay quay vô lăng (cho size lớn) hoặc điều khiển điện/khí nén để tự động hóa hoàn toàn quy trình vận hành.

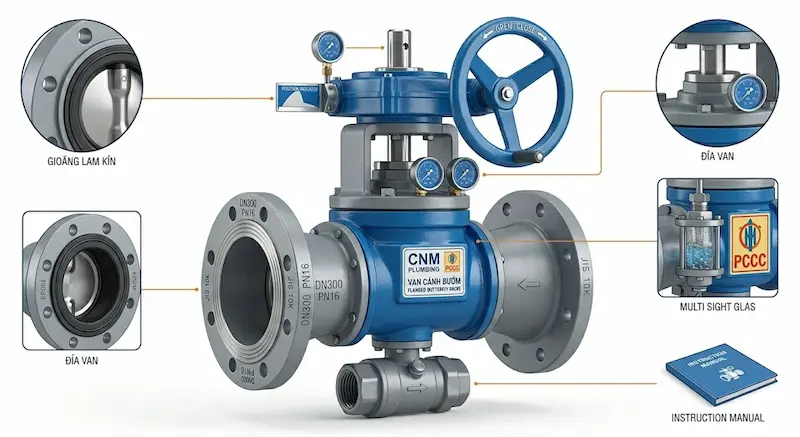

Cấu tạo chi tiết van cánh bướm mặt bích

Một chiếc van chất lượng phải được cấu thành từ những bộ phận có độ bền cao và tính tương thích tốt:

1. Thân van: Thường đúc từ gang cầu, thép hoặc inox. Thiết kế hai mặt bích hai đầu giúp van chịu được ứng lực đường ống tốt hơn.

2. Đĩa van (Disc): Là bộ phận tiếp xúc trực tiếp với môi chất. Đĩa van thường có dạng hình tròn dẹt, được mài bóng để giảm ma sát và tăng độ kín.

3. Trục van (Stem): Truyền lực từ bộ truyền động xuống đĩa van. Đây là bộ phận chịu lực xoắn lớn nhất, thường làm từ inox 304 hoặc 410 để chống gãy, gỉ sét.

4. Gioăng làm kín (Seat): Bộ phận quyết định độ kín của van. Các vật liệu phổ biến bao gồm EPDM (cho nước sạch), PTFE (cho hóa chất) hoặc gioăng kim loại (cho nhiệt độ cao).

5. Bộ truyền động: Phần phía trên van dùng để điều khiển đóng mở, có thể thay đổi linh hoạt từ thủ công sang tự động.

Sự phối hợp nhuần nhuyễn giữa trục van cứng cáp và gioăng làm kín mềm mại giúp van cánh bướm vừa bền bỉ trước áp lực, vừa tinh tế trong việc ngăn chặn rò rỉ.

Phân loại van cánh bướm mặt bích

Để tối ưu hóa chi phí và hiệu quả, việc phân loại van dựa trên nhu cầu sử dụng là rất quan trọng:

Theo vật liệu cấu tạo

• Van gang: Phổ biến nhất trong hệ thống cấp thoát nước, PCCC vì giá thành rẻ và độ bền cơ học tốt.

• Van inox : Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc nước có độ ăn mòn cao.

• Van thép: Chịu nhiệt độ và áp suất cực cao, thường dùng trong ngành dầu khí, hơi nóng.

Theo kiểu điều khiển

• Tay gạt: Thao tác nhanh, phù hợp cho đường ống nhỏ (dưới DN200).

• Tay quay (Hộp số): Giúp giảm lực vận hành, dùng cho các size van lớn.

• Điều khiển điện/khí nén: Dùng cho các hệ thống tự động hóa, điều khiển từ xa.

Theo tiêu chuẩn kết nối

• Tiêu chuẩn JIS: Phổ biến trong các công trình sử dụng công nghệ Nhật Bản.

• Tiêu chuẩn DIN/ANSI: Dùng cho các dự án tiêu chuẩn châu Âu hoặc Mỹ.

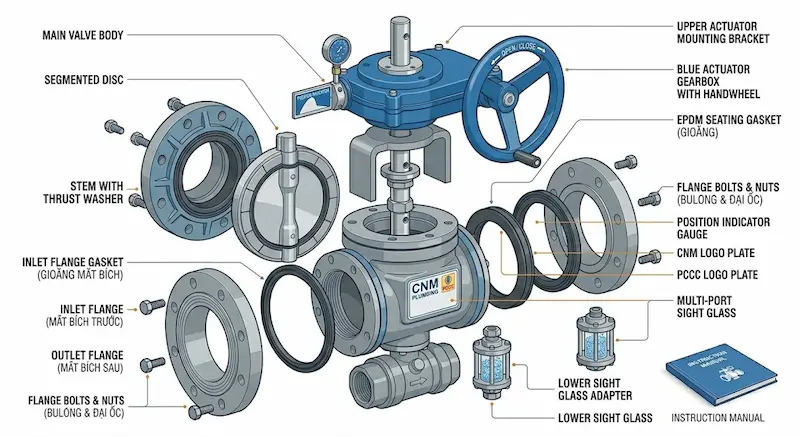

Thông số kỹ thuật quan trọng cần lưu ý

Khi mua van cánh bướm, bạn cần nắm rõ các thông số sau để đảm bảo lắp đặt thành công:

• Kích cỡ (Size): Từ DN50 đến DN1200 hoặc lớn hơn tùy dự án.

• Áp lực làm việc: Phổ biến nhất là PN10, PN16, PN25. Chọn sai áp lực có thể gây nứt vỡ thân van khi hệ thống vận hành.

• Nhiệt độ: Gioăng EPDM chịu đến 110°C, PTFE lên đến 180°C.

• Môi chất: Nước sạch, nước thải, hóa chất, hơi nóng hay khí nén?

Hướng dẫn chọn: Nếu hệ thống của bạn là nước sạch sinh hoạt ở nhà cao tầng, van thân gang đĩa inox gioăng EPDM tiêu chuẩn PN16 là lựa chọn "vàng" về cả chất lượng lẫn giá thành.

So sánh van cánh bướm với các loại van khác

Tại sao nên chọn dòng mặt bích thay vì các loại khác?

Điểm mạnh: Van mặt bích khắc phục được nhược điểm "dễ rò rỉ" của van wafer khi gặp rung lắc, đồng thời tiết kiệm không gian và chi phí hơn rất nhiều so với van cổng cùng kích thước.

Ứng dụng thực tế của van cánh bướm mặt bích

Nhờ tính đa năng, dòng van này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

1. Hệ thống PCCC: Lắp đặt tại các cụm bơm, đường ống trục chính nhờ khả năng đóng mở nhanh và chắc chắn.

2. Nhà máy xử lý nước: Dùng để điều tiết nước sạch, nước thải tại các bể chứa.

3. Hệ thống HVAC: Kiểm soát dòng nước lạnh/nóng trong các tòa nhà, trung tâm thương mại.

4. Công nghiệp hóa chất nhẹ: Phiên bản inox/PTFE dùng để dẫn các dung dịch có tính ăn mòn.

5. Đường ống thủy lợi: Các size cực lớn (DN600-DN1200) thường dùng loại mặt bích để đảm bảo an toàn đập, cống.

Sai lầm thường gặp và hậu quả khi chọn van

Nhiều khách hàng gặp rắc rối vì những lỗi chủ quan sau:

• Chọn sai tiêu chuẩn mặt bích: Ví dụ ống tiêu chuẩn JIS nhưng mua van tiêu chuẩn DIN. Kết quả: Lỗ bu-lông không khớp, không thể lắp đặt.

• Sử dụng sai vật liệu gioăng: Dùng gioăng EPDM cho môi trường dầu hoặc hóa chất mạnh khiến gioăng bị trương nở, gây kẹt van hoặc rò rỉ sau vài tuần.

• Lắp đặt sai chiều: Dù van cánh bướm đa số là hai chiều, nhưng một số dòng có hướng ưu tiên. Lắp ngược làm giảm tuổi thọ trục van.

Hậu quả: Hệ thống phải dừng hoạt động (downtime), chi phí sửa chữa và thay thế thường cao gấp nhiều lần giá trị chiếc van ban đầu.

Hướng dẫn lắp đặt và Checklist lựa chọn

Checklist chọn van (5 bước):

1. Xác định chính xác đường kính trong của ống (DN).

2. Kiểm tra áp suất dư lớn nhất của bơm (chọn PN phù hợp).

3. Xác định môi chất và nhiệt độ (chọn vật liệu gioăng/thân).

4. Kiểm tra tiêu chuẩn mặt bích của hệ thống hiện tại.

5. Lựa chọn kiểu vận hành (tay quay cho ống trên cao hoặc size lớn).

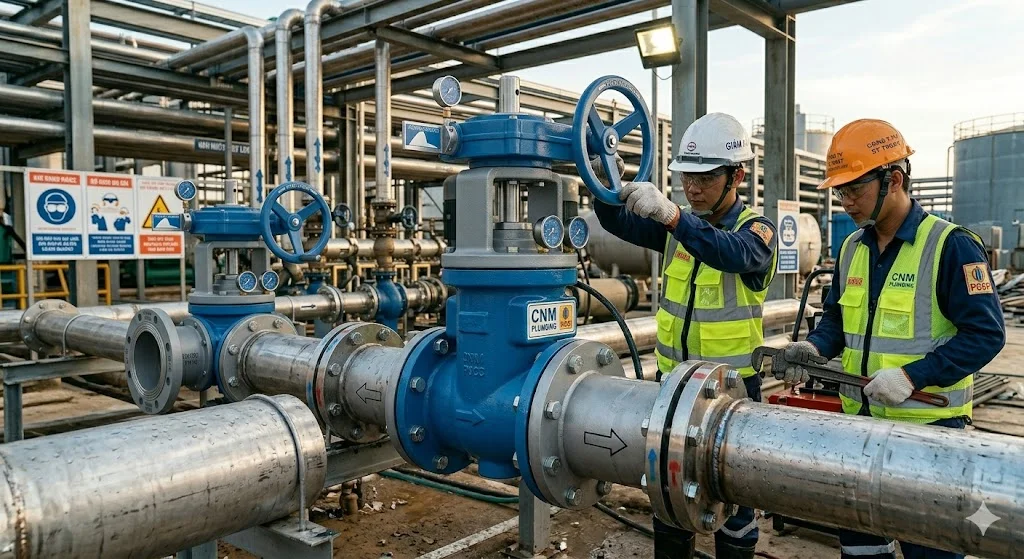

Lưu ý khi lắp đặt:

• Không được hàn mặt bích ống khi van đang được bắt bu-lông (nhiệt độ hàn sẽ làm hỏng gioăng).

• Siết bu-lông theo hình sao để lực ép phân bổ đều, tránh vênh mặt bích.

• Mở nhẹ đĩa van trước khi lắp để đảm bảo đĩa không bị kẹt vào thành ống.

FAQ - Câu hỏi thường gặp

1. Van cánh bướm mặt bích có bền không?

Cực kỳ bền nếu bạn chọn đúng thông số. Với môi trường nước sạch, tuổi thọ van có thể lên đến 10-15 năm.

2. Khác biệt cốt lõi giữa van wafer và mặt bích là gì?

Van wafer kẹp giữa hai mặt bích ống bằng bu-lông dài xuyên suốt, còn van mặt bích có lỗ bu-lông trên thân van, cho phép lắp đặt chắc chắn và độc lập hơn.

3. Có thể thay thế gioăng van khi bị mòn không?

Có, đối với dòng van 2 mảnh hoặc các dòng cao cấp, bạn có thể thay thế gioăng để tiết kiệm chi phí thay mới cả bộ.

4. Tại sao van tay quay lại đắt hơn van tay gạt?

Vì van tay quay tích hợp thêm hộp số giảm tốc giúp vận hành nhẹ nhàng và chính xác hơn, cấu tạo cũng phức tạp hơn.

Kết luận

Van cánh bướm mặt bích không chỉ là một thiết bị khóa dòng chảy đơn thuần, mà còn là giải pháp bảo vệ an toàn cho toàn bộ hệ thống đường ống của bạn. Sự kết hợp giữa thiết kế mặt bích chắc chắn, đa dạng vật liệu và khả năng điều khiển linh hoạt khiến nó trở thành lựa chọn hàng đầu cho các dự án công nghiệp bền vững. Việc chọn đúng loại van ngay từ đầu sẽ giúp bạn tiết kiệm chi phí vận hành, giảm thiểu downtime và đảm bảo hệ thống luôn trong trạng thái ổn định nhất.
