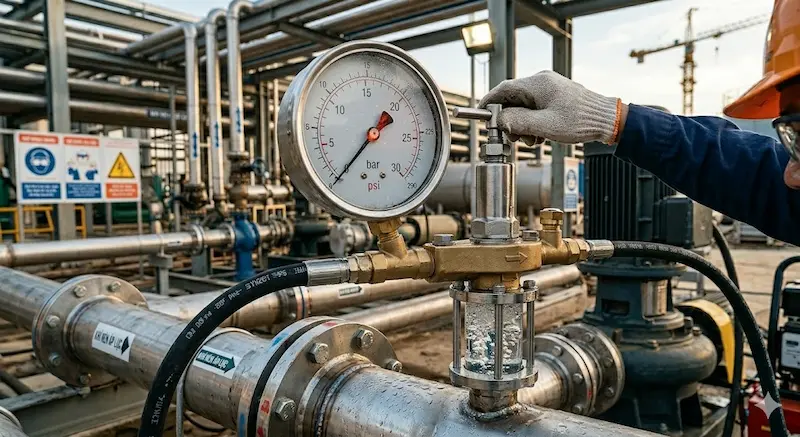

Thử Áp Đường Ống: Quy Trình Sống Còn Để Đảm Bảo An Toàn Hệ Thống

Trong thi công cơ điện và hạ tầng, việc lắp đặt hoàn thiện các đường ống chỉ mới là một nửa chặng đường. Bạn đã bao giờ đối mặt với tình huống hệ thống vừa đưa vào vận hành đã xảy ra hiện tượng rò rỉ âm tường, hay nghiêm trọng hơn là nổ đường ống do không chịu nổi áp lực? Những lỗi kỹ thuật này, dù nhỏ, nhưng thường dẫn đến thiệt hại khổng lồ về chi phí và uy tín công trình. Thử áp đường ống chính là bước kiểm định "sống còn", giúp phát hiện mọi lỗ hổng tiềm ẩn trước khi nghiệm thu. Việc tuân thủ quy trình thử áp đường ống chuẩn không chỉ giúp hệ thống hoạt động ổn định mà còn là tấm vé bảo hành cao nhất cho chất lượng thi công của mỗi dự án.

Vì Sao Thử Áp Đường Ống Là Bước Bắt Buộc Trong Thi Công Hệ Thống?

Lắp đặt đường ống là một quá trình phức tạp với hàng nghìn mối nối, hàn và lắp ghép cơ khí. Chỉ cần một sai sót nhỏ trong thao tác của công nhân hoặc lỗi vật liệu từ nhà sản xuất cũng có thể dẫn đến hậu quả nghiêm trọng.

• Tình huống thực tế: Nhiều công trình dân dụng và công nghiệp gặp tình trạng rò rỉ nước hoặc khí ngay sau khi hoàn thiện phần thô. Việc đục tường, dỡ sàn để tìm vị trí rò rỉ không chỉ tốn kém mà còn làm hỏng kết cấu kiến trúc.

• Vấn đề nghiệm thu: Một hệ thống không được thử áp đúng quy định sẽ không bao giờ đạt chuẩn nghiệm thu từ các đơn vị tư vấn giám sát và cơ quan PCCC.

• Hệ quả vận hành: Hệ thống áp lực không ổn định sẽ làm giảm hiệu suất của thiết bị đầu cuối như máy bơm, van điều khiển, thậm chí gây mất an toàn cháy nổ trong các nhà máy hóa chất hay khí nén.

Dẫn dắt: Để tránh những rủi ro này, quy trình thử áp phải được thực hiện một cách nghiêm ngặt. Đây không chỉ là bước kiểm tra, mà là cam kết về độ bền và an toàn cho toàn bộ công trình.

Thử Áp Đường Ống Là Gì? Kiến Thức Nền Tảng

Để hiểu một cách chuyên sâu, thử áp đường ống là quá trình kiểm tra độ kín và khả năng chịu tải cơ học của hệ thống đường ống bằng cách sử dụng môi chất áp lực (thường là nước sạch hoặc khí nén) bơm vào bên trong.

Mục đích cốt lõi của quá trình này bao gồm:

• Phát hiện rò rỉ: Xác định các vị trí mối nối, mối hàn hoặc thân ống bị hở để xử lý kịp thời.

• Kiểm tra độ bền vật liệu: Đảm bảo đường ống và các phụ kiện (van, tê, co) không bị biến dạng hoặc phá hủy dưới áp suất vận hành thực tế.

• Đảm bảo an toàn vận hành: Tạo sự tin tưởng tuyệt đối cho đội ngũ kỹ thuật khi đưa hệ thống vào sử dụng chính thức.

Về bản chất, đây là một bài kiểm tra "sức bền" mà bất kỳ đường ống nào cũng phải vượt qua trước khi được công nhận là đạt chuẩn.

Nguyên Lý Hoạt Động Của Quy Trình Thử Áp

Nguyên lý của việc thử áp dựa trên định luật truyền áp suất trong chất lỏng và chất khí. Quy trình này thường diễn ra theo các bước logic sau:

1. Cô lập hệ thống: Toàn bộ các đầu ra của đường ống được bịt kín bằng nút bịt hoặc mặt bích mù.

2. Nạp môi chất: Bơm từ từ nước sạch hoặc khí nén vào bên trong hệ thống.

3. Tăng áp suất: Sử dụng máy bơm áp chuyên dụng để đẩy áp suất lên mức tiêu chuẩn (thường cao hơn áp suất làm việc thực tế).

4. Duy trì trạng thái: Giữ mức áp suất này trong một khoảng thời gian quy định để theo dõi sự biến thiên.

5. Giám sát và kết luận: Theo dõi đồng hồ áp suất. Nếu kim đồng hồ đứng yên hoặc tụt trong mức sai số cho phép, hệ thống đạt yêu cầu.

Giải thích kỹ thuật: Tại sao nên dùng nước hơn là khí? Nước có tính nén rất thấp, nếu xảy ra sự cố vỡ ống, năng lượng giải phóng sẽ nhỏ, đảm bảo an toàn cho nhân viên kỹ thuật. Ngược lại, khí nén chứa năng lượng tích lũy rất lớn, có thể gây nổ như một quả bom nếu áp suất quá cao.

Các Phương Pháp Thử Áp Đường Ống Phổ Biến

Tùy vào đặc thù của môi chất vận hành và yêu cầu kỹ thuật, chúng ta có 3 phương pháp chính:

1. Thử áp bằng nước (Hydrostatic Test)

Đây là phương pháp phổ biến nhất trong dân dụng và PCCC. Nước sạch được bơm đầy vào ống, xả hết khí và tăng áp.

• Ưu điểm: Độ an toàn cực cao, dễ dàng quan sát vết rò rỉ qua dòng nước chảy ra.

• Ứng dụng: Hệ thống cấp thoát nước, PCCC, HVAC.

2. Thử áp bằng khí (Pneumatic Test)

Sử dụng khí nitơ hoặc không khí khô để kiểm tra.

• Ưu điểm: Phù hợp cho các hệ thống không được phép có độ ẩm (như ống dẫn khí đốt, oxy y tế) và có độ chính xác rất cao với những vết rò nhỏ li ti.

• Lưu ý: Đòi hỏi quy trình an toàn nghiêm ngặt vì rủi ro cháy nổ cao.

3. Thử chân không (Vacuum Test)

Ngược lại với hai phương pháp trên, phương pháp này rút hết không khí ra ngoài để tạo áp suất âm.

• Ứng dụng: Thường dùng trong các hệ thống công nghiệp cao cấp, phòng sạch hoặc bồn chứa hóa chất đặc thù để kiểm tra rò rỉ tinh vi.

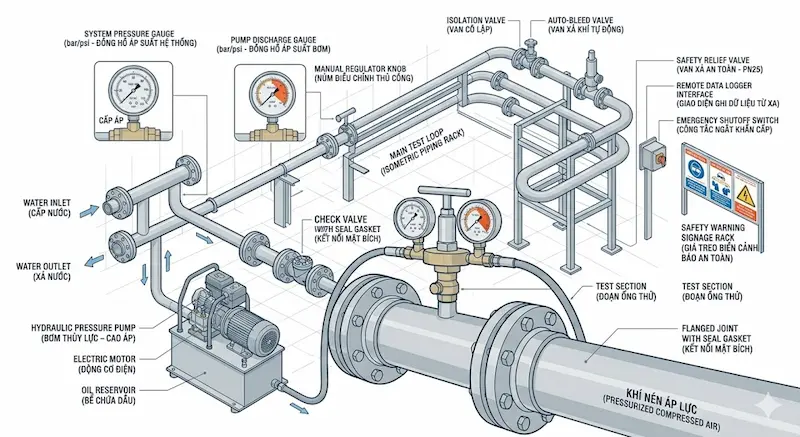

Thông Số Kỹ Thuật Quan Trọng Trong Thử Áp trong Đường Ống

Việc thực hiện thử áp không thể dựa trên cảm tính mà phải tuân thủ các con số kỹ thuật chính xác:

• Áp suất thử (Test Pressure): Thông thường bằng 1.25 đến 1.5 lần áp suất làm việc lớn nhất của hệ thống. Việc vượt áp này nhằm đảm bảo hệ thống có một "hệ số an toàn" nhất định khi xảy ra hiện tượng tăng áp đột ngột (búa nước).

• Thời gian giữ áp: Dao động từ 30 phút đến 24 giờ. Với hệ thống dân dụng, thường là 2-4 giờ; với đường ống dẫn dầu khí công nghiệp, thời gian có thể kéo dài cả ngày đêm để đảm bảo tính ổn định tuyệt đối.

• Thiết bị đo: Phải sử dụng đồng hồ áp suất có cấp chính xác cao, đã được kiểm định và dán tem hiệu chuẩn. Dải đo của đồng hồ nên nằm trong khoảng 1.5 đến 2 lần áp suất thử để kết quả hiển thị chính xác nhất ở giữa thang đo.

So Sánh Thử Áp Bằng Nước Và Bằng Khí

Những Sai Lầm Thường Gặp Khi Thử Áp trong Đường Ống

Ngay cả những kỹ sư giàu kinh nghiệm cũng có thể mắc sai lầm nếu chủ quan:

1. Không xả hết khí trước khi thử nước: Không khí còn sót lại trong ống sẽ tạo ra những túi đệm nén, làm sai lệch kết quả đồng hồ áp suất và tiềm ẩn nguy cơ nổ khi áp lực tăng cao.

2. Sử dụng áp suất thử quá cao: Vượt quá giới hạn chịu tải của thiết bị (như van, đồng hồ lưu lượng) có thể gây hỏng hóc vĩnh viễn các linh kiện đắt tiền.

3. Bịt đầu ống không chắc chắn: Các mặt bích hoặc nút bịt bị văng ra dưới áp lực lớn có thể gây thương vong cho người đứng gần.

4. Đọc sai đồng hồ áp: Không tính đến sự giãn nở nhiệt của môi chất. Ví dụ, nước nóng lên sẽ làm tăng áp suất dù hệ thống không rò rỉ.

Quy Trình Thử Áp trong Đường Ống Đúng Kỹ Thuật (Checklist)

Để đảm bảo kết quả chính xác nhất, hãy tuân thủ các bước sau:

• Bước 1 - Kiểm tra hệ thống: Đảm bảo tất cả các mối hàn, mối nối đã khô và đạt cường độ. Kiểm tra các giá đỡ ống đã chắc chắn.

• Bước 2 - Cô lập: Bịt kín tất cả các đầu chờ. Tách biệt các thiết bị nhạy cảm không chịu được áp suất thử.

• Bước 3 - Lắp thiết bị: Gắn máy bơm áp và ít nhất 02 đồng hồ áp suất (một cái ở đầu, một cái ở cuối hệ thống để đối chiếu).

• Bước 4 - Bơm áp từ từ: Chia quá trình tăng áp thành từng giai đoạn (ví dụ: 25%, 50%, 75% và 100% áp suất thử). Tại mỗi mức, dừng lại kiểm tra sơ bộ.

• Bước 5 - Giữ áp và Quan sát: Sau khi đạt áp suất mục tiêu, khóa van bơm và bắt đầu tính thời gian giữ áp theo tiêu chuẩn.

• Bước 6 - Nghiệm thu: Ghi chép số liệu vào biên bản. Nếu không có hiện tượng tụt áp vượt mức cho phép và không thấy vết ẩm tại mối nối, hệ thống đạt chuẩn.

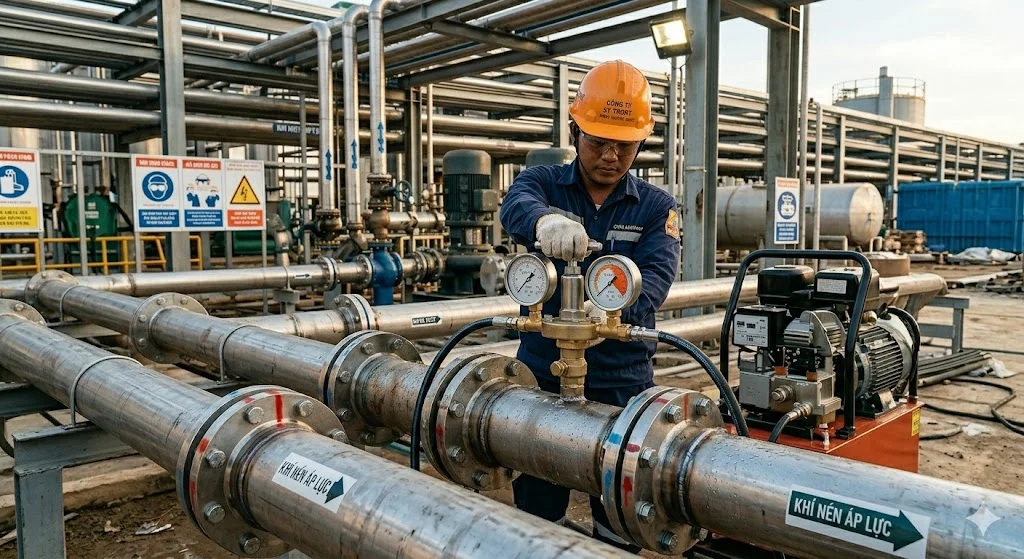

Lưu Ý An Toàn Cực Kỳ Quan Trọng

Thử áp là một công việc nguy hiểm. Hãy luôn ghi nhớ:

• Khu vực cách ly: Tuyệt đối không cho những người không có nhiệm vụ đứng gần đường ống đang chịu áp.

• Thiết bị bảo hộ: Nhân viên phải trang bị đầy đủ kính bảo hộ, mũ cứng và găng tay.

• Kiểm soát áp lực: Không bao giờ đứng trực diện với các mặt bích hoặc nút bịt đầu ống.

• Xả áp đúng cách: Sau khi thử xong, phải xả áp từ từ, tuyệt đối không mở van xả nhanh đột ngột.

FAQ: Câu Hỏi Thường Gặp Về Thử Áp trong Đường Ống

1. Thử áp đường ống là gì?

Là quá trình bơm môi chất (nước/khí) vào hệ thống kín để kiểm tra độ rò rỉ và khả năng chịu tải của ống.

2. Áp suất thử đường ống bao nhiêu là đúng?

Thông thường bằng 1.5 lần áp suất làm việc thiết kế (Ví dụ: Ống làm việc ở 10 bar thì thử ở 15 bar).

3. Nên thử áp bằng nước hay khí?

Nên ưu tiên thử nước để an toàn. Chỉ thử khí khi hệ thống yêu cầu độ khô tuyệt đối hoặc môi trường không cho phép có nước.

4. Thời gian thử áp bao lâu là đạt chuẩn?

Tối thiểu 30 phút đối với các hệ thống nhỏ và lên đến 24 giờ đối với các công trình lớn, quan trọng.

5. Nếu tụt áp khi thử thì xử lý thế nào?

Cần xả áp, kiểm tra lại toàn bộ mối nối bằng nước xà phòng (với khí) hoặc quan sát vết thấm nước để sửa chữa, sau đó thực hiện thử lại từ đầu.

Kết Luận: Đầu Tư Vào Thử Áp Là Đầu Tư Vào Sự An Tâm

Thử áp đường ống không đơn thuần là một thủ tục giấy tờ trong hồ sơ nghiệm thu, mà là rào chắn cuối cùng ngăn chặn những thảm họa về rò rỉ và cháy nổ. Việc thực hiện quy trình này một cách nghiêm túc, khoa học không chỉ bảo vệ tài sản của chủ đầu tư mà còn khẳng định sự chuyên nghiệp của đơn vị thi công.

Hãy nhớ rằng: Một lỗi nhỏ bị bỏ qua trong quá trình thử áp hôm nay có thể trở thành sự cố lớn trong vận hành ngày mai. Chọn đúng phương pháp, tuân thủ đúng tiêu chuẩn áp suất và thời gian là chìa khóa để hệ thống đường ống của bạn trường tồn cùng công trình.
