Van Chống Tụt: Giải Pháp Kỹ Thuật Đảm Bảo An Toàn Tuyệt Đối Cho Hệ Thống Thủy Lực

Trong lĩnh vực máy móc công nghiệp và thiết bị nâng hạ, sự ổn định của tải trọng là yếu tố tiên quyết quyết định hiệu quả công việc và an toàn lao động. Các hệ thống thủy lực, dù hiện đại đến đâu, cũng luôn đối mặt với những rủi ro tiềm tàng từ việc mất áp suất đột ngột hoặc hư hỏng đường ống dẫn dầu. Khi đó, van chống tụt đóng vai trò là "người gác đền" không thể thiếu, đảm bảo xi lanh thủy lực luôn đứng yên tại vị trí mong muốn, ngăn chặn mọi sự cố rơi tải ngoài ý muốn. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn van chống tụt không chỉ giúp tối ưu hóa hệ thống mà còn là bảo hiểm thiết thực cho người vận hành.

Vì sao hệ thống thủy lực cần van chống tụt?

Những rủi ro thực tế trong vận hành

Trên các công trường xây dựng, nhà máy sản xuất hay vận tải logistics, hình ảnh xe ben bất ngờ tự tụt thùng khi đang đổ hàng, hay bàn nâng thủy lực trôi xuống khi đang dừng ở độ cao nhất định là những kịch bản ác mộng. Khi xi lanh nâng bị mất áp, khối tải trọng khổng lồ sẽ rơi tự do, không chỉ phá hủy kết cấu thiết bị mà còn đe dọa trực tiếp tính mạng con người.

Hiện tượng này thường xảy ra do các yếu tố như:

• Vỡ đường ống: Áp lực dầu thủy lực cực cao có thể làm nổ ống dẫn sau một thời gian dài sử dụng hoặc do va đập ngoại lực.

• Mất áp nguồn: Động cơ dừng đột ngột hoặc bơm thủy lực gặp sự cố khiến áp suất toàn hệ thống tụt xuống dưới ngưỡng giữ tải.

• Rò rỉ nội bộ: Các vòng đệm (seal) bên trong xi lanh bị mòn khiến dầu lọt qua khoang đối diện, gây ra hiện tượng "lún" tải dần dần.

Hệ quả khôn lường

Khi hệ thống chống tụt ben không đạt chuẩn, hậu quả để lại là vô cùng nặng nề:

1. Thiệt hại kinh tế: Chi phí sửa chữa xi lanh, thay thế đường ống và bảo trì lại hệ thống là rất lớn.

2. Tai nạn lao động: Tải trọng rơi bất ngờ là nguyên nhân hàng đầu gây chấn thương nghiêm trọng trong vận hành nâng hạ.

3. Giảm tuổi thọ thiết bị: Việc hệ thống phải vận hành bù áp liên tục do rò rỉ sẽ làm bơm thủy lực quá tải và nhanh chóng hư hỏng.

Vì vậy, việc lắp đặt van chống tụt là bước đầu tiên để xây dựng một môi trường làm việc an toàn, đảm bảo sự tin cậy tuyệt đối cho các thiết bị nâng hạ hiện đại.

Kiến thức nền: Bản chất và vai trò của van chống tụt

Van chống tụt là gì?

Van chống tụt (hay còn gọi là van khóa an toàn thủy lực) là thiết bị chuyên dụng được lắp đặt trong các mạch thủy lực với nhiệm vụ chính là "khóa" dòng dầu bên trong xi lanh khi có sự cố. Khi van ở trạng thái khóa, dầu không thể chảy ngược về thùng chứa, giúp xi lanh giữ tải một cách tuyệt đối dù đường ống phía trên có bị cắt đứt.

Trong ngôn ngữ kỹ thuật, đây chính là van chống rơi thủy lực, thiết bị giúp nâng cao đáng kể chỉ số an toàn hệ thủy lực. Thiết bị này thường được lắp sát ngay tại cổng vào của xi lanh thủy lực – nơi gần nhất với nguồn gây tải – để đạt được hiệu quả chống tụt nhanh nhất và chính xác nhất.

Nguyên lý hoạt động thông minh

Nguyên lý cốt lõi của van khóa an toàn thủy lực nằm ở cơ chế điều khiển bằng áp suất.

• Trạng thái làm việc bình thường: Khi hệ thống hoạt động, dầu điều khiển từ đường cấp chính sẽ đẩy pít-tông (piston) bên trong van, giữ cho đường dầu thoát luôn mở, cho phép xi lanh nâng lên hoặc hạ xuống theo ý muốn người dùng.

• Trạng thái an toàn (khi mất áp): Khi đường ống cấp dầu bị vỡ hoặc máy bơm ngừng đột ngột, áp suất điều khiển mất đi. Ngay lập tức, lò xo bên trong van sẽ đẩy pít-tông trở về vị trí khóa. Lúc này, dòng dầu bị "nhốt" chặt trong khoang xi lanh, tạo thành một trụ đỡ vững chắc, ngăn chặn hoàn toàn việc tụt tải.

Cơ chế này hoàn toàn tự động, không cần sự can thiệp của con người, tạo ra sự an tâm tuyệt đối trong những tình huống nguy cấp nhất.

Phân tích chuyên sâu về kỹ thuật

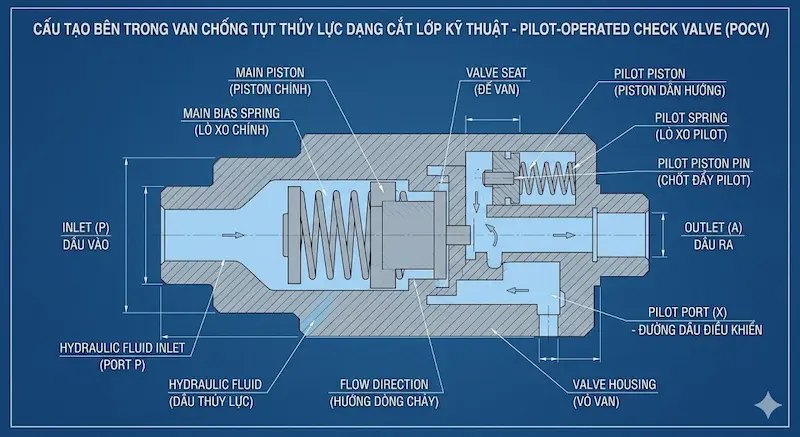

Cấu tạo phức tạp bên trong

Để đảm bảo độ tin cậy, cấu tạo van khóa an toàn thủy lực bao gồm những thành phần cơ khí chính xác cao:

• Thân van: Thường được đúc từ thép hợp kim hoặc gang chất lượng cao, chịu được áp suất làm việc lên đến 350 bar.

• Piston và Poppet: Các chi tiết này cần độ chính xác tuyệt đối (dung sai cực nhỏ) để đảm bảo không xảy ra tình trạng rò rỉ dầu qua van ngay cả khi ở áp suất cao.

• Lò xo phản hồi: Đây là "linh hồn" giúp van đóng tức thì khi mất áp. Độ cứng của lò xo được tính toán để cân bằng giữa lực điều khiển và tải trọng giữ.

• Cơ cấu Pilot: Bộ phận này giúp van mở mượt mà, tránh hiện tượng rung giật, va đập thủy lực (water hammer) khi vận hành hệ thống.

Phân loại và ứng dụng theo cấu tạo

1. Van khóa an toàn thủy lực đơn (Single Pilot Check Valve): Chỉ khóa dòng dầu theo một hướng. Thường dùng cho các xi lanh một chiều (xi lanh đơn) trên các xe ben tải nặng.

2. Van khóa an toàn thủy lực kép (Double Pilot Check Valve): Khóa cả hai đường dầu vào và ra. Loại này cực kỳ quan trọng cho các xi lanh hai chiều (đẩy-kéo) trên máy cẩu, thang nâng hoặc bàn nâng thủy lực, nơi tải trọng có thể tác động ở cả hai chiều di chuyển.

3. Van cân bằng (Counterbalance Valve): Đây là loại van cao cấp hơn, không chỉ có chức năng khóa mà còn điều khiển tốc độ hạ tải một cách từ từ, tránh hiện tượng "lao dốc" nhanh. Van này thường được dùng trên các hệ thống cẩu đòi hỏi độ tinh vi cao.

Thông số kỹ thuật "vàng" khi chọn lựa

Để chọn được thiết bị đúng yêu cầu, khách hàng phải chú ý đến bảng thông số kỹ thuật sau:

• Áp suất làm việc (Working Pressure): Phải cao hơn áp suất tối đa của hệ thống thủy lực hiện tại ít nhất 15-20%.

• Lưu lượng dầu (Flow Rate): Nếu chọn lưu lượng quá nhỏ, van sẽ gây thắt cổ chai, làm chậm tốc độ nâng hạ và gây nóng dầu.

• Kích thước cổng ren: Đảm bảo khớp với hệ thống đường ống hiện có (thường là ren chuẩn G, BSP, NPT hoặc SAE).

• Loại dầu thủy lực: Phải tương thích với vật liệu của các vòng đệm (seal) bên trong van.

Ứng dụng thực tế và những sai lầm thường gặp

Khi nào bạn bắt buộc phải lắp van chống tụt?

Bất kỳ hệ thống nào có nâng tải trọng theo phương thẳng đứng hoặc các góc nghiêng đều cần trang bị van khóa an toàn thủy lực.

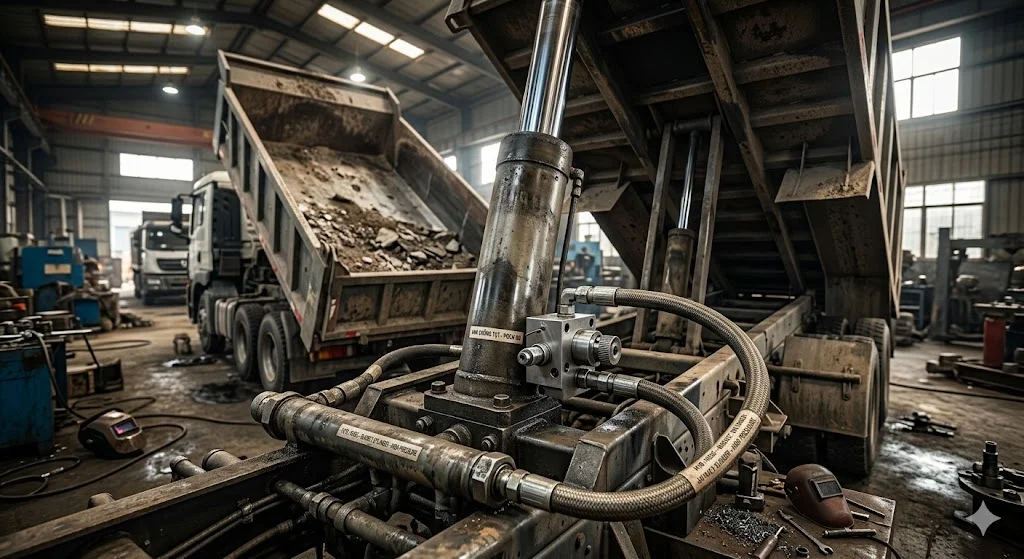

• Xe ben/Xe tải thùng: Tải trọng hàng hóa lớn, thường đổ ở vị trí cao, rủi ro sập thùng rất cao.

• Thang nâng hàng: Vận chuyển hàng hóa giữa các tầng, an toàn cho người đứng gần khu vực nâng.

• Máy ép thủy lực: Cần giữ cố định áp lực ép để định hình vật liệu, không được phép sụt áp trong thời gian dài.

"Điểm mù" trong vận hành khiến van giảm tuổi thọ

Nhiều đơn vị sử dụng van một thời gian ngắn đã thấy hiện tượng "tụt nhẹ". Nguyên nhân chủ yếu do:

• Lắp quá xa xi lanh: Đường ống dẫn từ van đến xi lanh càng dài thì rủi ro rò rỉ càng cao. Van phải được gắn trực tiếp vào cổng xi lanh.

• Chất lượng dầu: Dầu bẩn chứa mạt kim loại sẽ làm xước bề mặt Poppet, khiến van không thể đóng kín tuyệt đối.

• Quên bảo trì định kỳ: Hệ thống phớt bên trong van sau vài năm làm việc sẽ bị lão hóa, cần phải thay thế bộ kit phớt mới để lấy lại độ kín.

• Dùng sai van khóa: Nhiều người cố tình lắp van khóa tay thay cho van khóa an toàn thủy lực. Đây là tư duy sai lầm, bởi van khóa tay không thể tự động phản ứng khi có sự cố vỡ đường ống.

Checklist hướng dẫn chọn lựa và bảo trì

Các bước lựa chọn chuyên nghiệp

1. Xác định tải trọng nâng: Tính toán trọng lượng tối đa hệ thống phải nâng.

2. Tính toán áp suất làm việc: Dựa vào thiết kế bơm và yêu cầu của xi lanh.

3. Lựa chọn lưu lượng dầu: Lưu lượng định mức của van phải bằng hoặc lớn hơn lưu lượng của bơm thủy lực.

4. Kiểm tra chuẩn kết nối: Chọn ren chuẩn quốc tế để dễ thay thế linh kiện sau này.

5. Chọn thương hiệu uy tín: Ưu tiên các dòng van có chứng chỉ chất lượng để đảm bảo độ bền trong môi trường công nghiệp nặng.

Lưu trình bảo trì định kỳ (Mỗi 3–6 tháng)

• Kiểm tra rò rỉ: Quan sát xung quanh thân van sau khi nâng tải nặng, nếu thấy dầu rỉ ra ngoài thì phải kiểm tra gioăng ngay.

• Test khả năng giữ tải: Nâng tải lên và tắt máy, theo dõi trong 15-30 phút xem xi lanh có bị trôi hay không.

• Vệ sinh lọc dầu: Thay thế lõi lọc dầu định kỳ để bảo vệ van khóa an toàn thủy lực khỏi các dị vật.

• Kiểm tra độ nhạy: Khi vận hành, đảm bảo van mở và đóng êm ái, không gây ra tiếng động lạ (rít dầu hoặc rung mạnh).

FAQ - Giải đáp thắc mắc chuyên sâu

Câu hỏi 1: Van chống tụt dùng để làm gì?

Van khóa an toàn thủy lực là thiết bị an toàn thủy lực dùng để giữ tải trọng tại chỗ và ngăn chặn xi lanh tụt xuống trong trường hợp mất áp suất đột ngột hoặc rò rỉ, vỡ đường ống dẫn dầu.

Câu hỏi 2: Van khóa an toàn thủy lực có phải là van khóa dầu không?

Không hoàn toàn. Mặc dù có chức năng khóa, nhưng van khóa an toàn thủy lực là thiết bị tự động điều khiển bằng áp suất (pilot), phản ứng tức thì khi có sự cố, trong khi van khóa dầu thông thường chủ yếu để đóng ngắt thủ công phục vụ bảo trì.

Câu hỏi 3: Van khóa an toàn thủy lực nên lắp ở đâu để hiệu quả nhất?

Theo khuyến cáo kỹ thuật, van nên được lắp càng sát với cổng xi lanh càng tốt để hạn chế đến mức thấp nhất các đoạn ống nối dễ bị vỡ giữa van và xi lanh.

Câu hỏi 4: Bao lâu cần bảo trì van một lần?

Tùy vào điều kiện làm việc, nhưng thông thường từ 3 đến 6 tháng/lần là khoảng thời gian lý tưởng để kiểm tra rò rỉ và tình trạng vệ sinh hệ thống dầu.

Câu hỏi 5: Làm sao để biết van khóa an toàn thủy lực bị hỏng?

Các dấu hiệu dễ nhận biết bao gồm: xi lanh bị tụt tải ngay cả khi hệ thống đã tắt, nghe tiếng rung lạ khi van mở, hoặc thấy dầu chảy rỉ ra ngoài thân van.

Kết luận và CTA

Van chống tụt không đơn thuần là một linh kiện thủy lực, mà là một phần không thể tách rời của một hệ thống an toàn công nghiệp hoàn chỉnh. Việc đầu tư vào thiết bị này không chỉ giúp bảo vệ tài sản, ngăn chặn sự cố lao động đáng tiếc mà còn giúp giảm thiểu chi phí bảo trì, nâng cao năng suất vận hành lâu dài cho doanh nghiệp.

Đừng để hệ thống thủy lực của bạn vận hành trong tình trạng thiếu an toàn. Nếu bạn cần tư vấn giải pháp kỹ thuật, lựa chọn van có áp suất và lưu lượng phù hợp nhất với thiết bị của mình, hoặc cần hỗ trợ sơ đồ lắp đặt tối ưu, hãy liên hệ ngay với đội ngũ chuyên gia của chúng tôi. Chúng tôi sẵn sàng hỗ trợ bạn chọn đúng thiết bị, nhận báo giá chi tiết và đảm bảo hệ thống thủy lực của bạn luôn hoạt động trơn tru, bền bỉ nhất.
