Van Cầu Dầu Nóng: Giải Pháp Kiểm Soát Lưu Lượng Tối Ưu, An Toàn Tuyệt Đối Cho Hệ Thống Nhiệt

Trong các hệ thống gia nhiệt công nghiệp hiện đại, việc duy trì nhiệt độ và áp suất ổn định là yếu tố sống còn để đảm bảo chất lượng sản phẩm và hiệu suất vận hành. Dầu tải nhiệt – với ưu điểm có thể đạt nhiệt độ cực cao mà không cần áp suất lớn như hơi nước – đang trở thành lựa chọn hàng đầu. Tuy nhiên, đi kèm với đó là những thách thức về kỹ thuật. Van cầu dầu nóng chính là "chìa khóa" giúp giải quyết triệt để vấn đề điều tiết dòng chảy và đảm bảo an toàn trong môi trường nhiệt độ cao.

Nếu bạn vẫn đang sử dụng các loại van công nghiệp phổ thông cho hệ thống dầu tải nhiệt, bạn đang đặt nhà máy của mình trước rủi ro rò rỉ, cháy nổ và lãng phí năng lượng nghiêm trọng. Bài viết dưới đây sẽ phân tích chuyên sâu tại sao van cầu dầu nóng lại là thiết bị không thể thay thế trong ngành nhiệt công nghiệp.

1. Vì sao hệ thống dầu nóng cần van chuyên dụng?

Hệ thống dầu tải nhiệt vận hành ở những ngưỡng nhiệt độ mà các vật liệu thông thường sẽ nhanh chóng bị biến dạng. Việc chọn nhầm van không chỉ gây ra rắc rối tức thời mà còn để lại hậu quả lâu dài về chi phí.

Tình huống thực tế và rủi ro tiềm ẩn

Hệ thống truyền nhiệt thường làm việc liên tục ở mức 200°C đến 400°C. Ở nhiệt độ này:

• Sự giãn nở nhiệt: Các vật liệu kim loại thông thường như gang hoặc đồng sẽ giãn nở không đều, dẫn đến hiện tượng kẹt ty van hoặc nứt thân van.

• Gioăng làm kín bị "lão hóa" nhiệt: Các loại gioăng cao su, PTFE (Teflon) thông thường sẽ bị hóa cứng, giòn gãy, khiến dầu nóng rò rỉ ra ngoài qua trục van (ty van) và nắp van. Dầu tải nhiệt khi rò rỉ ở nhiệt độ cao rất dễ bắt lửa, tạo nguy cơ cháy nổ nhà xưởng cực kỳ nguy hiểm.

• Sốc áp suất: Dầu nóng có độ nhớt thay đổi theo nhiệt độ. Khi đóng/mở van đột ngột, áp lực dư thừa có thể làm phá vỡ cấu trúc ống dẫn nếu van không được thiết kế để triệt tiêu năng lượng này.

Hậu quả của việc chọn sai van

Khi không sử dụng van cầu chuyên dụng, hệ thống của bạn sẽ phải đối mặt với:

1. Hiệu suất truyền nhiệt kém: Do không kiểm soát được lưu lượng chính xác, nhiệt độ đầu ra tại các thiết bị trao đổi nhiệt không ổn định, ảnh hưởng trực tiếp đến chất lượng sản phẩm (đặc biệt trong ngành nhựa, thực phẩm).

2. Chi phí bảo trì "khổng lồ": Việc dừng máy định kỳ để thay thế các van bị rò rỉ không chỉ tốn chi phí linh kiện mà còn gây tổn thất lớn về sản lượng sản xuất.

3. Nguy cơ an toàn lao động: Sự cố rò rỉ dầu nóng gây bỏng cho công nhân vận hành là điều không doanh nghiệp nào mong muốn.

2. Kiến thức nền: Van cầu dầu nóng là gì?

Van cầu là thiết bị điều khiển dòng chảy công nghiệp, được thiết kế chuyên biệt để vận hành bền bỉ trong môi trường dầu tải nhiệt ở nhiệt độ và áp suất cao.

Định nghĩa và chức năng cốt lõi

Khác với van cổng (Gate Valve) hay van bi (Ball Valve) vốn được tối ưu cho việc đóng/mở hoàn toàn, van cầu dầu nóng (Globe Valve) được thiết kế đặc biệt để điều tiết lưu lượng. Cơ chế này cho phép người vận hành thay đổi tiết diện đường ống một cách linh hoạt, từ đó kiểm soát chính xác lưu lượng dầu truyền nhiệt đến các bộ phận cần thiết.

Tại sao van cầu là sự lựa chọn số 1?

• Độ kín cao: Nhờ hành trình chuyển động của đĩa van theo chiều vuông góc với dòng chảy, lực nén lên bề mặt làm kín rất lớn, đảm bảo độ kín khít cao ngay cả khi dòng chảy ở áp suất mạnh.

• Khả năng điều tiết mượt mà: Cấu tạo thân van theo dạng hình cầu (hoặc chữ Z) tạo ra những "điểm nghẽn" dòng chảy được tính toán kỹ lưỡng, giúp việc điều chỉnh lưu lượng trở nên mượt mà, hạn chế hiện tượng rung lắc đường ống.

• Tuổi thọ cao trong môi trường nhiệt cao: Được đúc từ thép hợp kim chịu nhiệt, kết hợp cùng gioăng graphite, van cầu có khả năng chịu được sự thay đổi nhiệt độ đột ngột mà không bị nứt gãy.

3. Nguyên lý hoạt động và phân tích chuyên sâu

Để hiểu tại sao van cầu lại chiếm ưu thế, chúng ta cần đi sâu vào nguyên lý "đĩa van và ty van".

Cơ chế hoạt động của van cầu

Khi bạn quay vô lăng của van, chuyển động quay sẽ được truyền qua một bộ phận ren để biến thành chuyển động tịnh tiến của ty van. Đĩa van (phần tiếp xúc trực tiếp với dầu) sẽ di chuyển theo phương thẳng đứng.

• Khi mở van: Đĩa van rời khỏi ghế van (seat), tạo khe hở cho dầu đi qua. Do khoảng cách di chuyển của đĩa van tỷ lệ thuận với dòng chảy, bạn có thể điều chỉnh chính xác lưu lượng theo ý muốn.

• Khi đóng van: Đĩa van được ép chặt xuống ghế van bằng lực của tay quay, ngăn chặn hoàn toàn dòng dầu.

So sánh với các loại van khác

Nhiều kỹ sư thường đặt ra câu hỏi: "Tại sao không dùng van cổng cho tiết kiệm?".

• Van cổng: Đĩa van dạng tấm chắn, khi đóng mở chỉ có 2 trạng thái 0 và 1. Nếu dùng van cổng để điều tiết, dòng dầu nóng sẽ va đập mạnh vào đĩa van, gây hiện tượng mài mòn nhanh chóng, rò rỉ và mất kiểm soát lưu lượng.

• Van cầu: Với thiết kế ghế van nằm ở giữa, dòng chảy được dẫn hướng theo đường vòng cung, giúp phân tán áp lực lên toàn bộ thân van, tăng độ bền lên gấp 3-5 lần so với van cổng trong cùng điều kiện làm việc.

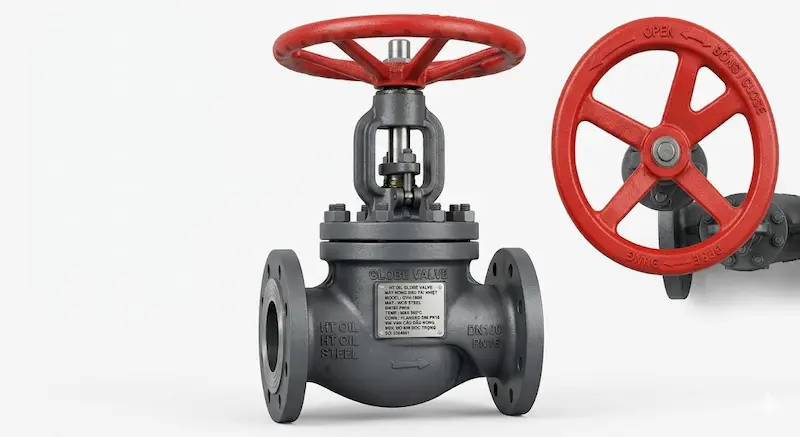

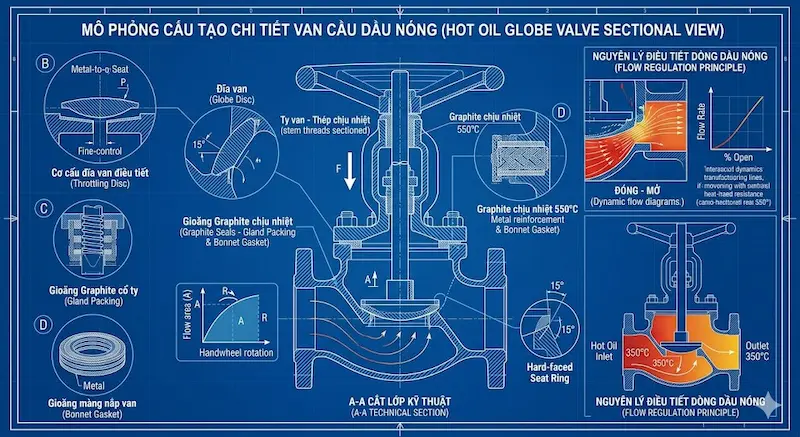

4. Cấu tạo van cầu và vật liệu tối ưu

Một chiếc van cầu dầu nóng đạt tiêu chuẩn phải trải qua các quy trình kiểm định khắt khe về vật liệu.

Các thành phần chính

1. Thân van (Body): Thường được đúc từ Thép đúc (Cast Steel WCB/LCC). Thép đúc có khả năng chịu nhiệt và áp suất tốt hơn hẳn so với gang xám (thường thấy ở van nước).

2. Đĩa van (Disc): Được gia công chính xác, chịu được sự ăn mòn của dầu nóng ở tốc độ cao.

3. Ty van (Stem): Làm từ thép không gỉ cường độ cao, đảm bảo không bị giãn nở nhiệt làm kẹt ren khi vận hành lâu ngày.

4. Gioăng làm kín (Gasket & Packing): Đây là yếu tố quan trọng nhất. Sử dụng Graphite (than chì) chịu nhiệt. Graphite có khả năng tự bôi trơn và chịu nhiệt lên tới 500°C, giữ cho trục van luôn kín khít.

Tại sao vật liệu thép đúc lại được ưa chuộng?

Trong các hệ thống dầu tải nhiệt, áp suất hệ thống thường không quá cao nhưng nhiệt độ lại rất lớn. Thép đúc WCB (World Carbon Base) là sự lựa chọn cân bằng giữa chi phí và độ bền. Đối với các hệ thống hóa chất hoặc thực phẩm, van cầu inox (Stainless Steel 304/316) sẽ được ưu tiên để đảm bảo tính vệ sinh và chống ăn mòn hóa học.

5. Phân loại và các thông số cần lưu ý khi chọn mua

Trên thị trường hiện nay có nhiều loại van cầu. Hiểu rõ từng loại giúp bạn tiết kiệm ngân sách và đảm bảo an toàn kỹ thuật.

Các cách phân loại chính

• Theo kết nối:

  • Mặt bích (Flanged): Dễ tháo lắp, bảo trì, phù hợp với hầu hết các đường ống công nghiệp.

  • Hàn (Butt Weld): Cho độ kín tuyệt đối, không lo rò rỉ ở các mối nối, phù hợp cho hệ thống áp suất rất cao.

• Theo thiết kế:

  • Van cầu chữ Z (Z-Globe): Dòng chảy đi qua van tạo thành hình chữ Z, tổn thất áp suất cao hơn nhưng điều tiết cực tốt.

  • Van cầu chữ Y (Y-Globe): Thiết kế thông minh giúp dòng chảy thẳng hơn, giảm tổn thất áp suất, cực kỳ phổ biến trong các hệ thống dầu tải nhiệt hiện đại.

Các thông số quan trọng (Checklist khi đặt hàng)

1. Kích thước (DN): Phải tương đương với đường ống hiện hữu (DN15, DN20, ..., DN300).

2. Áp suất (PN/Class): Thường là PN16, PN25 hoặc Class 150/300.

3. Vật liệu Gioăng: Phải ghi rõ là Graphite chịu nhiệt.

4. Tiêu chuẩn mặt bích: DIN (Đức), JIS (Nhật), hoặc ANSI (Mỹ). Chọn sai tiêu chuẩn khiến việc lắp đặt không khớp lỗ bắt bulông.

6. Ứng dụng thực tế và những sai lầm thường gặp

Van cầu dầu nóng hiện diện ở mọi nơi cần gia nhiệt chính xác:

• Lò dầu tải nhiệt (Thermal Oil Heater): Đây là nơi quan trọng nhất, nơi van cầu kiểm soát dòng dầu đi vào và ra khỏi lò để giữ nhiệt độ ổn định.

• Máy ép nhựa & cao su: Điều khiển nhiệt độ khuôn chính xác giúp sản phẩm không bị bọt khí hay biến dạng.

• Nhà máy Dệt – Nhuộm: Điều tiết dầu nóng cho các trục sấy vải, đảm bảo màu sắc đồng nhất.

Những "bẫy" sai lầm khi lắp đặt và chọn van

• Sai lầm 1: Dùng van có gioăng cao su/Teflon. Ở nhiệt độ trên 200°C, những loại van này sẽ tan chảy ngay lập tức. Hãy luôn kiểm tra thông số kỹ thuật gioăng.

• Sai lầm 2: Lắp đặt ngược hướng dòng chảy. Trên thân van luôn có ký hiệu mũi tên. Việc lắp ngược sẽ làm áp lực nước đẩy trực tiếp vào đĩa van, khiến van khó đóng chặt và dễ gây kẹt cơ cấu ty van.

• Sai lầm 3: Không dùng van xả khí/xả cặn. Dầu nóng qua thời gian sẽ tạo cặn carbon. Nếu van lắp ở vị trí thấp nhất mà không có van xả cặn, cặn bẩn sẽ làm hỏng bề mặt làm kín của van.

• Sai lầm 4: Đóng/mở quá nhanh. Đối với hệ thống dầu tải nhiệt, thao tác "đóng sập" van có thể tạo ra sóng áp lực gây nứt ống. Hãy luôn thao tác quay vô lăng từ tốn.

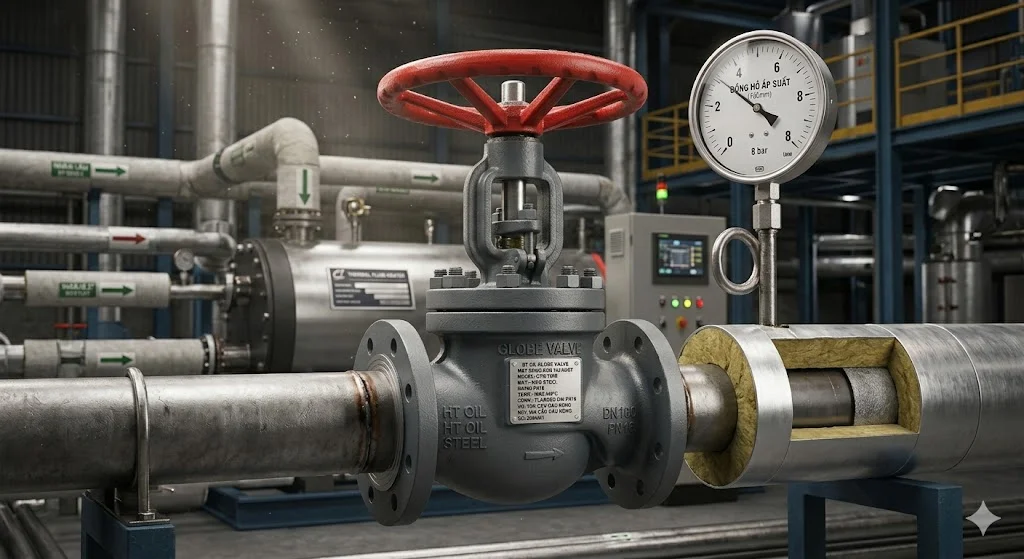

7. Hướng dẫn lắp đặt và bảo trì định kỳ

Một hệ thống van cầu nếu được chăm sóc tốt có thể vận hành lên đến 10 năm.

Quy trình lắp đặt tiêu chuẩn

1. Vệ sinh đường ống: Trước khi lắp, đảm bảo trong lòng ống không còn vảy hàn, cát đá hay tạp chất (dầu nóng rất kỵ các loại rác thải này).

2. Sử dụng gioăng đệm mặt bích: Sử dụng gioăng amiang hoặc gioăng kim loại xoắn (spiral wound gasket) chịu nhiệt. Tuyệt đối không dùng cao su thường.

3. Kiểm tra hướng: Lắp đúng chiều mũi tên trên thân van.

4. Siết bulông: Siết chéo đều các con ốc mặt bích để đảm bảo lực ép đồng đều, tránh hở mép.

Kế hoạch bảo trì 3–6 tháng/lần

• Kiểm tra độ rò rỉ: Dùng thiết bị đo nhiệt độ hồng ngoại soi các mối nối và vị trí ty van xem có dầu rò rỉ hay không.

• Tra dầu trục van: Bôi trơn phần ren của ty van để việc đóng mở nhẹ nhàng, không bị kẹt.

• Siết lại Packing (Gioăng trục): Nếu thấy dầu rỉ nhẹ qua trục, có thể siết nhẹ ốc trên bộ phận Packing để ép chặt gioăng than chì.

• Vệ sinh bề mặt: Loại bỏ bụi bẩn, cặn dầu trên thân van để tản nhiệt tốt hơn.

8. FAQ: Câu hỏi thường gặp

Hỏi: Van cầu dầu nóng có thể dùng cho nước được không?

 Đáp: Được, hoàn toàn được. Van cầu có tiêu chuẩn kỹ thuật cao hơn van nước, nên nếu dùng cho nước, nó sẽ cực kỳ bền. Tuy nhiên, giá thành sẽ cao hơn, nên thường chỉ dùng khi hệ thống nước có áp suất và nhiệt độ đặc biệt cao.

Hỏi: Khi nào thì nên nâng cấp lên van cầu điều khiển điện?

 Đáp: Khi bạn cần kiểm soát nhiệt độ tự động dựa trên cảm biến. Hệ thống sẽ truyền tín hiệu 4-20mA về van để tự động đóng mở, giúp quy trình sản xuất khép kín mà không cần nhân công đứng điều khiển tay quay.

Hỏi: Tại sao van của tôi bị kẹt cứng sau một thời gian dài không sử dụng?

 Đáp: Do dầu nóng khi nguội đi sẽ trở nên đặc quánh, đóng cặn trên ren ty van. Việc vệ sinh và tra mỡ chịu nhiệt thường xuyên là giải pháp cho vấn đề này.

Hỏi: Inox hay Thép đúc tốt hơn cho hệ thống dầu nóng?

 Đáp: Thép đúc chịu lực và nhiệt tốt, giá thành rẻ hơn, phù hợp cho 90% hệ thống dầu truyền nhiệt. Inox chỉ thực sự cần thiết khi môi trường lắp đặt có tính ăn mòn hóa học cao hoặc yêu cầu vệ sinh an toàn thực phẩm khắt khe.

9. Kết luận: Sự đầu tư thông minh cho hệ thống của bạn

Trong thế giới công nghiệp, "sai một ly, đi một dặm". Một chiếc van cầu dầu nóng chất lượng không chỉ là một phụ kiện đường ống, mà là một lớp bảo vệ vững chắc cho toàn bộ hệ thống gia nhiệt của bạn. Bằng cách hiểu rõ cấu tạo, nguyên lý và quy trình bảo trì, bạn không chỉ tiết kiệm được ngân sách vận hành mà còn khẳng định sự chuyên nghiệp trong khâu quản lý kỹ thuật của nhà máy.

Đừng để những rắc rối về rò rỉ dầu làm gián đoạn kế hoạch sản xuất của bạn. Hãy nâng cấp hệ thống ngay hôm nay với các dòng van cầu chính hãng, được thiết kế để vận hành bền bỉ trong những điều kiện khắc nghiệt nhất.
