Hướng Dẫn Toàn Diện Về Van Gạt Khí Nén: Cấu Tạo, Nguyên Lý Và Ứng Dụng Thực Tiễn

Trong các dây chuyền sản xuất hiện đại, khí nén đóng vai trò như một nguồn năng lượng sạch, an toàn và linh hoạt để vận hành máy móc. Để điều khiển dòng khí này một cách nhanh chóng, chính xác theo ý muốn, kỹ sư luôn cần đến những thiết bị chuyển hướng dòng chảy hiệu quả. Mặc dù các phương pháp đóng mở thủ công thông thường gặp nhiều hạn chế về thời gian và độ chính xác, van gạt tay khí nén lại nổi lên như một giải pháp điều khiển đơn giản, hiệu quả cao và cực kỳ bền bỉ. Bài viết này sẽ phân tích chi tiết từ kiến thức nền tảng, cấu tạo, phân loại đến hướng dẫn lựa chọn và lắp đặt dòng van cơ khí quan trọng này.

Vì Sao Van Gạt Tay Khí Nén Được Sử Dụng Phổ Biến Trong Hệ Thống Khí Nén?

Vai trò của khí nén trong sản xuất hiện đại là không thể bàn cãi, từ việc truyền động cho các cơ cấu chấp hành đến việc kẹp giữ phôi tự động. Tuy nhiên, hệ thống đòi hỏi nhu cầu điều khiển dòng khí diễn ra liên tục, nhanh chóng và đạt độ chính xác cao để tối ưu hóa năng suất.

Các phương pháp can thiệp thủ công truyền thống thường rườm rà, dễ gây rò rỉ và mất nhiều thời gian thao tác. Sự xuất hiện của van gạt tay khí nén giải quyết triệt để vấn đề này, cung cấp khả năng vận hành linh hoạt bằng tay mà không phụ thuộc vào nguồn điện phức tạp. Nếu không sử dụng các dòng van điều khiển phù hợp, hệ thống của bạn sẽ đối mặt với tình trạng hao hụt áp suất, vận hành kém linh hoạt và tăng chi phí bảo dưỡng.

Van Gạt Khí Nén Là Gì?

Van gạt khí nén là một thiết bị cơ khí chuyên dụng dùng để điều khiển hướng đi, lưu lượng hoặc áp suất của dòng khí nén thông qua thao tác gạt tay trực tiếp của người vận hành. Cấu tạo cơ bản của van gồm thân van, con trượt và tay gạt, đảm nhận chức năng chuyển đổi hướng dòng khí đi đến các cửa làm việc khác nhau để điều khiển xi lanh. Khác với van điện từ khí nén vận hành bằng cuộn coil điện từ tự động, van gạt tay khí nén hoạt động hoàn toàn bằng cơ năng thủ công, thích hợp cho các dây chuyền vận hành độc lập hoặc khu vực không có sẵn nguồn điện.

Nguyên Lý Hoạt Động Của Van Gạt Tay Khí Nén

Cơ chế điều khiển của thiết bị dựa trên lực tác động trực tiếp bằng tay gạt để dịch chuyển con trượt (spool) bên trong thân van. Khi tay gạt thay đổi góc độ, con trượt dịch chuyển làm thông các cửa khí đầu vào với cửa làm việc, đồng thời mở cửa xả áp.

Quá trình chuyển đổi vị trí van diễn ra tức thì, giúp đường đi của khí nén trong từng trạng thái được định hướng chính xác đến thiết bị chấp hành. Tùy thuộc vào thiết kế cụ thể, sơ đồ hoạt động của các dòng van 3/2, 4/2 và 5/2 sẽ có số lượng đường khí và vị trí ngắt mở khác nhau, đáp ứng linh hoạt yêu cầu truyền động của hệ thống cơ khí.

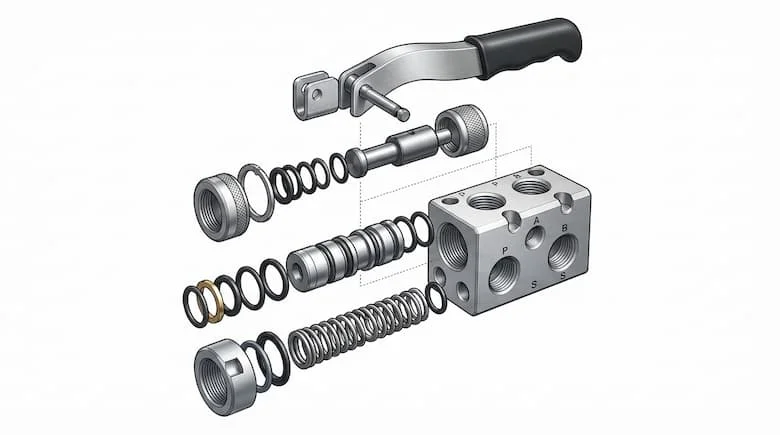

Cấu Tạo Của Van Gạt Tay Khí Nén

Để vận hành bền bỉ, một chiếc van chất lượng được cấu thành từ các bộ phận chính sau:

• Thân van: Khung kim loại đúc chắc chắn, chịu áp lực khí nén cao và giữ cố định các đường ống kết nối.

• Tay gạt: Bộ phận tiếp xúc trực tiếp với người vận hành để thực hiện thao tác chuyển đổi góc độ.

• Con trượt (Spool): Trục di chuyển bên trong thân van có nhiệm vụ đóng mở các cửa khí.

• Cửa cấp khí (P): Cửa nhận nguồn khí nén áp lực từ máy nén khí đi vào.

• Cửa làm việc (A, B): Các cửa dẫn khí ra để kết nối trực tiếp với xi lanh hoặc thiết bị chấp hành.

• Cửa xả (R, S): Cửa thoát khí thải ra môi trường sau khi hoàn thành chu trình làm việc.

• Gioăng làm kín: Ngăn chặn hiện tượng rò rỉ khí nén giữa các khoang áp suất.

• Lò xo hồi vị: Giúp con trượt tự động quay về vị trí ban đầu khi người dùng nhả tay gạt (đối với dòng hồi lò xo).

Các Loại Van Gạt Tay Khí Nén Phổ Biến

Thị trường cung cấp đa dạng chủng loại nhằm đáp ứng tối đa nhu cầu thực tế của các nhà máy:

• Phân loại theo số cửa và số vị trí:

  • Van gạt tay khí nén 3/2: Gồm 3 cửa, 2 vị trí, thường dùng cho xi lanh tác động đơn.

  • Van gạt tay khí nén 4/2 và 5/2: Gồm 4 hoặc 5 cửa, 2 vị trí, chuyên dùng điều khiển xi lanh tác động kép.

  • Van gạt tay khí nén 5/3: Có 3 vị trí làm việc, vị trí giữa thường xả hoặc chặn khí giúp giữ xi lanh đứng yên.

• Phân loại theo cơ cấu hoạt động: Kiểu hồi lò xo tự động, kiểu giữ vị trí bằng chốt, hoặc kiểu hai tay gạt đối xứng.

• Phân loại theo vật liệu: Hợp kim nhôm nhẹ bền, đồng thau chắc chắn, hoặc inox chống ăn mòn hóa chất.

Thông Số Kỹ Thuật Của Van Gạt Tay Khí Nén

Việc nắm rõ thông số kỹ thuật giúp quá trình thiết kế hệ thống đạt độ chính xác cao. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của van gạt tay khí nén:

So Sánh Van Gạt Tay Khí Nén Với Van Điện Từ Khí Nén

Bảng so sánh chi tiết dưới đây sẽ làm rõ điểm khác biệt giữa hai dòng van phổ biến nhất:

Trong trường hợp cần tự động hóa dây chuyền, van điện từ là lựa chọn ưu tiên; tuy nhiên, đối với các thao tác độc lập, đơn giản thì van gạt tay khí nén là giải pháp tiết kiệm và hiệu quả nhất.

Tại Sao Van Gạt Tay Khí Nén Vẫn Được Ưa Chuộng?

Dù công nghệ tự động hóa phát triển mạnh mẽ, dòng van này vẫn giữ vững thị phần nhờ những ưu điểm vượt trội:

• Không cần sử dụng nguồn điện, an toàn tuyệt đối trong môi trường dễ cháy nổ.

• Dễ dàng vận hành ngay cả với người lao động mới mà không cần chuyên môn cao.

• Kết cấu cơ khí đơn giản giúp hạn chế tối đa hỏng hóc vặt trong quá trình sử dụng.

• Chi phí đầu tư ban đầu thấp, giúp doanh nghiệp tối ưu hóa ngân sách.

• Bảo trì đơn giản, dễ dàng tháo lắp và thay thế gioăng phớt khi cần thiết.

• Hoạt động cực kỳ ổn định trong môi trường công nghiệp khắc nghiệt, nhiều bụi bẩn.

Van Gạt Tay Khí Nén Được Ứng Dụng Trong Những Hệ Thống Nào?

Sự linh hoạt giúp thiết bị hiện diện trong hầu hết các ngành công nghiệp nhẹ và nặng:

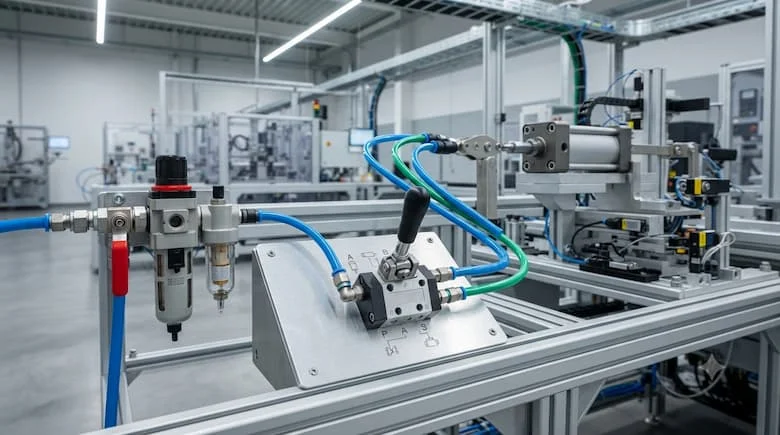

• Hệ thống xi lanh khí nén: Điều khiển hành trình đẩy nhả của các loại xi lanh kẹp phôi.

• Dây chuyền sản xuất & Lắp ráp: Điều tiết nhịp làm việc của các bàn xoay cơ khí.

• Máy đóng gói & Máy ép: Điều khiển cơ cấu dập mép túi, ép định hình sản phẩm.

• Ngành thực phẩm & Dược phẩm: Vận hành các cửa xả liệu hoặc băng tải phân loại.

• Nhà máy cơ khí chế tạo: Tích hợp trên các gá kẹp jig hàn, máy phay CNC thủ công.

• Hệ thống tự động hóa cơ bản: Làm van trung gian đóng mở nhanh nguồn khí tổng.

Những Sai Lầm Thường Gặp Khi Sử Dụng Van Gạt Khí Nén

Trong quá trình sử dụng, kỹ thuật viên đôi khi gặp phải các sự cố do một số sai lầm phổ biến:

• Chọn sai số cửa (ví dụ dùng van 3/2 cho xi lanh hai chiều cần van 5/2).

• Chọn sai áp suất làm việc khiến van bị xì hơi hoặc không đẩy được con trượt.

• Lắp sai đường khí (cắm nhầm cổng cấp khí vào cổng xả thải).

• Không lắp đặt bộ lọc khí nén phía trước dẫn đến cặn bẩn làm xước nòng van.

• Không bảo dưỡng định kỳ, để gioăng cao su bị chai cứng gây rò rỉ khí.

• Để bụi bẩn và mạt sắt xâm nhập trực tiếp vào các cửa van trong quá trình thi công.

Hướng Dẫn Lắp Đặt Van Gạt Khí Nén Đúng Kỹ Thuật

Để thiết bị hoạt động trơn tru và kéo dài tuổi thọ, quy trình lắp đặt cần tuân thủ các bước chuẩn kỹ thuật:

1. Ngắt nguồn khí nén: Khóa van tổng và xả toàn bộ áp lực tồn dư trên đường ống.

2. Kiểm tra sơ đồ đường khí: Xác định chính xác chức năng các cổng P, A, B, R, S trên thân van.

3. Vệ sinh đường ống: Xịt sạch bụi bẩn, mạt nhôm bên trong đoạn ống trước khi đấu nối.

4. Lắp đúng chiều và đúng cổng: Vặn các đầu nối nhanh vào đúng ren của van theo sơ đồ hướng dẫn.

5. Siết ren đúng lực: Dùng lực vừa phải, tránh siết quá chặt làm nứt ren hoặc vỡ thân van nhôm.

6. Kiểm tra rò rỉ: Mở nhẹ áp suất khí tổng và dùng nước xà phòng kiểm tra các mối nối.

7. Cấp khí thử nghiệm: Cho hệ thống chạy thử ở áp suất thấp để đánh giá độ kín.

8. Kiểm tra hoạt động của tay gạt: Thao tác gạt tay qua lại nhiều lần để đảm bảo con trượt di chuyển mượt mà.

Checklist Chọn Mua Van Gạt Khí Nén

• Chọn đúng loại van 3/2, 4/2 hay 5/2 theo cấu trúc xi lanh.

• Lưu lượng khí đáp ứng đủ tốc độ yêu cầu của hệ thống.

• Đúng mức áp suất làm việc thực tế của máy nén khí.

• Đúng kích thước ren cổng kết nối (G1/8, G1/4...).

• Vật liệu thân van phù hợp với môi trường làm việc.

• Có đầy đủ chứng nhận chất lượng CO/CQ từ nhà cung cấp.

• Ưu tiên thương hiệu uy tín trên thị trường khí nén.

• Có chính sách bảo hành chính hãng rõ ràng.

Câu Hỏi Thường Gặp Về Van Gạt Khí Nén

1.Van gạt khí nén là gì?

Đây là dòng van điều khiển hướng dòng khí nén bằng tay gạt cơ học, giúp thay đổi đường đi của khí để điều khiển xi lanh hoạt động theo ý muốn.

2.Van gạt khí nén 3/2 và 5/2 khác nhau như thế nào?

Van 3/2 có 3 cửa 2 vị trí dùng cho xi lanh tác động đơn (hồi lò xo), trong khi van 5/2 có 5 cửa 2 vị trí chuyên dùng cho xi lanh tác động kép (2 đường khí ra vào).

3.Khi nào nên dùng van gạt thay vì van điện từ?

Nên dùng van gạt khi hệ thống không có nguồn điện, yêu cầu thao tác thủ công trực tiếp, hoặc cần giải pháp tiết kiệm chi phí cho các bàn máy độc lập.

4.Van gạt tay khí nén có cần bảo dưỡng định kỳ không?

Có, việc tra dầu bôi trơn khí nén định kỳ và kiểm tra hệ thống lọc nước, lọc bụi giúp van hoạt động bền bỉ và không bị kẹt con trượt.

5.Van gạt tay khí nén có dùng được ngoài trời không?

Có thể dùng ngoài trời, nhưng cần che chắn kỹ để tránh mưa trực tiếp và bụi bẩn xâm nhập làm kẹt tay gạt hoặc rỉ sét thân van.

Kết Luận

Tóm lại, van gạt khí nén là giải pháp điều khiển cơ học tối ưu, mang lại sự linh hoạt, bền bỉ và tiết kiệm chi phí tối đa cho các hệ thống sản xuất không đòi hỏi tự động hóa phức tạp. Việc lựa chọn đúng chủng loại, kích thước cổng khí và thương hiệu uy tín sẽ giúp doanh nghiệp vận hành trơn tru, hạn chế tối đa sự cố dừng máy đột ngột.
