Tê Ren Inox 304: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Vì sao tê ren inox 304 được sử dụng rộng rãi trong hệ thống đường ống?

Hãy thử hình dung: Hệ thống nước của nhà máy cần chia thêm một nhánh mới; đường ống khí nén cần mở rộng trạm bóp cò; hay hệ thống dẫn hóa chất nhẹ cần một điểm rẽ nhánh đảm bảo tuyệt đối không bị ăn mòn. Bạn sẽ giải quyết bài toán này như thế nào?

Trong thi công đường ống, việc rẽ nhánh là thao tác bắt buộc. Tuy nhiên, nếu lựa chọn sai loại phụ kiện kết nối, hệ thống của bạn sẽ phải đối mặt với hàng loạt rủi ro. Các vấn đề như rò rỉ lưu chất, giảm áp suất hệ thống, gãy chân ren hay thậm chí là hư hỏng toàn bộ cụm đường ống hoàn toàn có thể xảy ra nếu dùng sai vật liệu hoặc sai tiêu chuẩn.

Để giải quyết triệt để bài toán này, t ren inox 304 chính là giải pháp hàng đầu được các kỹ sư tin dùng. Đây là phụ kiện kết nối đường ống sở hữu sự cân bằng hoàn hảo giữa độ bền cơ học, khả năng chống gỉ sét tuyệt vời và sự linh hoạt trong lắp đặt.

Tê ren inox 304 là gì?

Tê ren inox 304 là một loại phụ kiện đường ống hình chữ T, có cấu tạo 3 ngả dùng để rẽ nhánh, chia hoặc gom dòng lưu chất trong hệ thống. Phụ kiện này sử dụng kiểu kết nối bằng ren trong hoặc ren ngoài, giúp thao tác tháo lắp nhanh chóng mà không cần hàn.

Về mặt vật liệu, sản phẩm được đúc nguyên khối từ thép không gỉ SUS304. Nhờ chứa hàm lượng Crom (Cr) tối thiểu 18% và Niken (Ni) 8%, dòng tê ren này sở hữu lớp màng oxit bảo vệ tự nhiên, mang lại khả năng chống oxy hóa, chống gỉ sét vượt trội trong nhiều môi trường khắc nghiệt.

Việc tạo kín của phụ kiện dựa trên nguyên lý siết chặt các bước ren ăn khớp với nhau, kết hợp cùng băng tan (cao su non) để điền đầy các khe hở vi mô, đảm bảo hệ thống kín khít hoàn toàn.

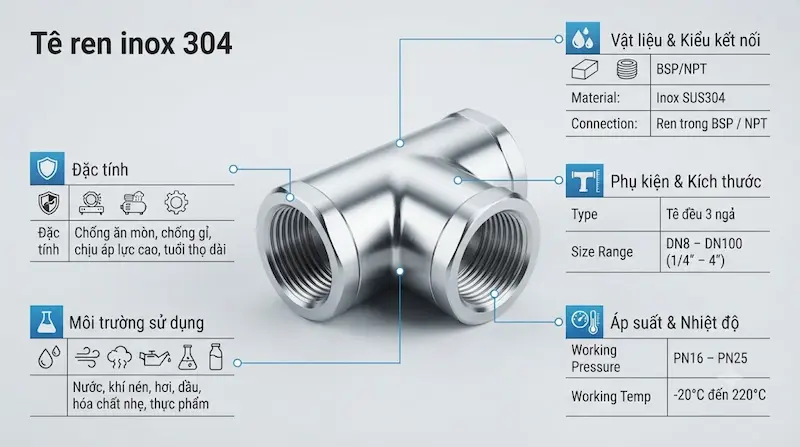

Cấu tạo và nguyên lý làm việc

Dù có thiết kế nhỏ gọn, tê ren inox 304 vẫn được gia công tỉ mỉ với các bộ phận chính sau:

• Thân tê: Đúc hình chữ T từ inox 304 nguyên khối, chịu được áp lực và nhiệt độ cao, chống biến dạng khi va đập.

• Ren kết nối: Được tiện CNC chính xác ở 3 đầu ngả. Phổ biến nhất là hệ ren BSP (ren ống thẳng của Anh) và ren NPT (ren ống côn của Mỹ).

• Miệng kết nối: Được vát cạnh, làm nhẵn để không gây cản trở dòng chảy.

• Bề mặt: Được xử lý phun cát hoặc đánh bóng mờ, giúp chống bám bẩn và tăng tính thẩm mỹ.

Nguyên lý làm việc:

Khi được lắp vào hệ thống, dòng lưu chất (nước, khí, hơi) đi vào từ một nhánh chính sẽ va vào thành đối diện của chữ T và chia đều ra hai nhánh phụ (hoặc ngược lại, gom từ 2 nhánh về 1 nhánh). Quá trình này diễn ra liên tục, đảm bảo áp suất và lưu lượng được phân bổ theo đúng thiết kế của hệ thống.

Các loại tê ren inox 304 phổ biến

Tùy thuộc vào yêu cầu kỹ thuật, tê ren inox 304 được chia thành nhiều biến thể khác nhau:

Tê đều

• Cấu tạo: 3 ngả rẽ nhánh có kích thước ren hoàn toàn bằng nhau (Ví dụ: 3 đầu đều là ren 21mm).

• Ưu điểm: Thiết kế tiêu chuẩn, dễ dàng tính toán lưu lượng và áp suất.

• Ứng dụng: Dùng để chia dòng lưu chất ra các nhánh có cùng công suất tiêu thụ (chia nước sinh hoạt, chia khí nén xưởng cơ khí).

Tê giảm (Tê thu)

• Cấu tạo: Nhánh rẽ ở giữa (nhánh vuông góc) có kích thước nhỏ hơn 2 nhánh chạy thẳng (Ví dụ: 2 đầu DN25, nhánh giữa DN15).

• Ưu điểm: Tiết kiệm không gian và chi phí so với việc dùng tê đều kết hợp lơ thu.

• Ứng dụng: Dùng khi cần chia một lượng lưu chất nhỏ hơn từ đường ống cái sang các thiết bị sử dụng cuối (như vòi nước, máy đo áp suất).

Tê ren trong

• Cấu tạo: Cả 3 ngả đều được tiện bước ren ở mặt trong của phụ kiện.

• Ưu điểm: Bảo vệ bước ren khỏi các tác động vật lý bên ngoài, thẩm mỹ cao.

• Ứng dụng: Là dòng phổ biến nhất, dùng để kết nối với các đoạn ống đã được tiện ren ngoài.

Tê ren ngoài

• Cấu tạo: Các bước ren được tiện ở mặt ngoài của 3 ngả.

• Ưu điểm: Dễ dàng kết nối trực tiếp vào các van công nghiệp, rắc co ren trong hoặc thiết bị máy móc.

• Ứng dụng: Lắp đặt trong các module máy bơm, trạm thủy lực.

Tê hàn kết hợp ren

• Cấu tạo: Thường có 1-2 đầu để hàn trực tiếp vào ống, đầu còn lại tiện ren.

• Ưu điểm: Kết hợp sự chắc chắn tuyệt đối của mối hàn và tính cơ động của kết nối ren.

• Ứng dụng: Vị trí đường ống chính chịu áp lực cao nhưng cần một cổng ren để lắp thiết bị đo lường (đồng hồ áp, cảm biến nhiệt).

Thông số kỹ thuật của t ren inox 304

Việc nắm rõ thông số giúp bạn chọn đúng phụ kiện cho hệ thống. Dưới đây là bảng thông số tiêu chuẩn:

Giải thích thông số:

• Áp lực PN16: Phụ kiện chịu được áp suất tĩnh tối đa là 16 kgf/cm² (bar) trong điều kiện bình thường.

• Tiêu chuẩn ren BSP/NPT: Là hai hệ ren hoàn toàn khác nhau. NPT có độ côn giúp siết càng chặt càng kín, trong khi BSP cần gioăng hoặc băng tan để làm kín. Không thể lắp lẫn lộn hai loại ren này.

Kích thước t ren inox 304 phổ biến

Kích thước phụ kiện thường được gọi theo nhiều hệ quy chiếu khác nhau (Hệ mét, hệ inch, hệ DN). Bảng quy đổi dưới đây giúp bạn dễ dàng đối chiếu:

(Lưu ý: Với các hệ thống lớn hơn DN50, kết nối ren không còn đảm bảo độ kín và an toàn, kỹ sư thường khuyên chuyển sang dùng tê hàn hoặc tê mặt bích).

Tại sao inox 304 được dùng nhiều hơn inox 201?

Nhiều người dùng thường phân vân giữa inox 201 (giá rẻ) và inox 304. Tuy nhiên, trong môi trường công nghiệp, t ren inox 304 luôn áp đảo.

Lý do nằm ở tỷ lệ thành phần hóa học. Inox 201 sử dụng Mangan để thay thế một phần Niken, khiến vật liệu cứng hơn nhưng lại dễ bị gỉ sét khi tiếp xúc với nước hoặc độ ẩm lâu ngày. Trong khi đó, inox 304 đáp ứng hoàn hảo các tiêu chí khắt khe nhất:

Kết luận: Đầu tư vào inox 304 là khoản đầu tư cho sự an toàn và dài hạn, giúp tránh mất tiền bảo trì hệ thống do rò rỉ.

Tê ren inox 304 và inox 316 khác nhau thế nào?

Nếu inox 304 đã tốt, tại sao vẫn cần inox 316? Sự khác biệt cốt lõi nằm ở nguyên tố Molybdenum (Mo) được bổ sung khoảng 2-3% vào inox 316, tạo ra sự chênh lệch lớn về đặc tính chống ăn mòn hóa học.

• Khả năng chống hóa chất: Inox 316 chống chịu tốt với axit Sulfuric, Clorua, dung dịch kiềm mạnh. Inox 304 sẽ bị ăn mòn rỗ trong môi trường này.

• Môi trường muối biển: Inox 316 là "vua" trong môi trường nước biển và sương muối. Inox 304 chỉ chịu được mức độ nhẹ.

• Giá thành: Tê ren inox 316 đắt hơn inox 304 từ 30% - 50%.

Khuyến nghị từ chuyên gia:

• Nên dùng 304 khi: Hệ thống dẫn nước sạch, nước thải sinh hoạt, khí nén, hơi nóng, nhà máy bia, thực phẩm, hóa chất nhẹ.

• Phải dùng 316 khi: Môi trường có tính axit mạnh, ngâm trực tiếp trong nước biển, nhà máy sản xuất hóa chất đặc thù, hệ thống y tế đòi hỏi vô trùng tuyệt đối.

Những sai lầm thường gặp khi lựa chọn tê ren inox 304

Việc chọn mua phụ kiện tưởng chừng đơn giản nhưng lại chứa nhiều cạm bẫy gây tốn kém:

• Sai kích thước ren (Nhầm hệ inch và hệ mét): Mua DN20 (27mm) nhưng lại tưởng là ống phi 20mm. Kết quả là không thể vặn vừa.

• Nhầm lẫn tiêu chuẩn ren BSP và NPT: Cố tình vặn ren NPT vào lỗ ren BSP sẽ gây cháy ren, gãy ren và rò rỉ ngay lập tức.

• Không dùng băng tan: Bề mặt ren inox gia công cơ khí không thể kín 100%. Nếu quên quấn cao su non, hệ thống sẽ bị rỉ nước xé tia khi có áp lực.

• Chọn sai vật liệu: Mua nhầm hàng inox 201 dập mác 304 trôi nổi trên thị trường, dẫn đến đường ống bị rỉ sét chỉ sau vài tháng.

• Không kiểm tra áp lực: Dùng tê ren mỏng (hàng chợ) cho hệ thống khí nén áp lực cao gây nổ vỡ phụ kiện.

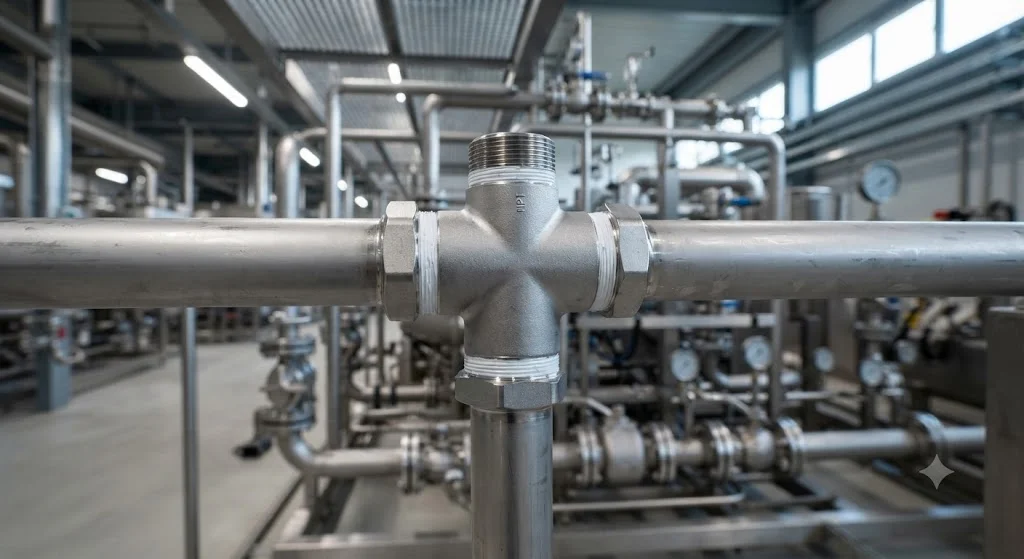

Hướng dẫn lắp đặt đúng kỹ thuật

Quy trình lắp đặt chuẩn sẽ quyết định 50% độ bền của điểm nối. Hãy thực hiện theo 5 bước:

• Bước 1: Kiểm tra ren: Vệ sinh sạch sẽ chân ren trên cả tê và đường ống. Đảm bảo không có mạt sắt, bụi bẩn.

• Bước 2: Quấn băng tan: Quấn băng tan (cao su non) theo chiều kim đồng hồ, từ 10 - 15 vòng tùy kích thước ren.

• Bước 3: Siết đúng lực: Dùng tay vặn mồi 2-3 vòng đầu cho khớp ren. Sau đó dùng cờ lê mỏ lết siết chặt với lực vừa đủ. Tuyệt đối không siết quá lực gây vỡ hoặc nứt thân tê.

• Bước 4: Kiểm tra rò rỉ: Lau sạch khu vực kết nối bằng khăn khô.

• Bước 5: Chạy thử: Mở van từ từ để cấp áp suất, quan sát điểm nối trong 15-30 phút xem có hiện tượng xì hơi hoặc rịn nước hay không.

Cách bảo dưỡng để tăng tuổi thọ

Dù là inox 304, phụ kiện vẫn cần được bảo dưỡng để duy trì độ bền hàng chục năm:

• Vệ sinh định kỳ: Dùng nước sạch hoặc dung dịch tẩy rửa nhẹ lau chùi bề mặt ngoài. Tránh để cặn bẩn, phoi kim loại bám lâu ngày gây "gỉ sét lây nhiễm".

• Tránh hóa chất mạnh: Không dùng axit tẩy rửa bồn cầu (chứa Clo) xịt trực tiếp lên t ren inox 304.

• Kiểm tra ren định kỳ: Ở các hệ thống có độ rung lắc lớn (như gần máy bơm), cần kiểm tra và siết lại ren định kỳ 6 tháng/lần.

• Thay băng tan/gioăng mới: Nếu có dấu hiệu rò rỉ nhẹ, tháo phụ kiện ra, vệ sinh sạch băng tan cũ và quấn lại lớp mới. Không trét keo dán ống nhựa lên ren inox.

Câu hỏi thường gặp (FAQ)

Tê ren inox 304 chịu được bao nhiêu áp?

Tùy vào độ dày, t ren inox 304 tiêu chuẩn thường chịu được áp lực làm việc từ PN10 (10 bar) đến PN25 (25 bar). Các dòng đúc nguyên khối áp lực cao có thể chịu đến 1000 WOG.

Có dùng ngoài trời được không?

Hoàn toàn được. Inox 304 có khả năng chống oxy hóa tuyệt vời, chịu được mưa nắng và độ ẩm ngoài trời mà không bị gỉ sét, mài mòn.

Có dùng cho nước nóng không?

Có. Sản phẩm chịu được nhiệt độ lên đến 220°C, rất an toàn để dẫn nước nóng năng lượng mặt trời hoặc hơi nóng công nghiệp.

Inox 304 có bị gỉ không?

Trong điều kiện thông thường (nước sạch, không khí), inox 304 không bị gỉ. Tuy nhiên, nó sẽ bị rỉ sét rỗ bề mặt nếu tiếp xúc liên tục với dung dịch chứa Clorua (như muối biển, nước tẩy rửa mạnh).

Tổng kết

Tóm lại, t ren inox 304 là một trong những phụ kiện quan trọng bậc nhất, quyết định sự an toàn và ổn định của toàn bộ hệ thống đường ống. Ưu điểm vượt trội về khả năng chống gỉ sét, chịu nhiệt, chịu áp lực và độ thẩm mỹ cao giúp nó đánh bại các vật liệu truyền thống như thép mạ kẽm hay inox 201.
