Van vặn: Hướng dẫn chuyên sâu từ A-Z về lựa chọn, lắp đặt và tối ưu hiệu suất

Trong các hệ thống kỹ thuật đường ống, van vặn (thường được gọi chung là các dòng van cơ thủ công) là thiết bị then chốt đảm bảo sự an toàn và hiệu quả vận hành. Dù xuất hiện phổ biến từ công trình dân dụng đến nhà máy công nghiệp, nhưng việc hiểu rõ bản chất kỹ thuật để lựa chọn loại van phù hợp lại là điều không phải ai cũng nắm vững. Một quyết định sai lầm trong khâu chọn vật liệu hay cơ chế đóng mở có thể dẫn đến hậu quả nghiêm trọng: từ rò rỉ lưu chất, thất thoát áp suất cho đến việc phải dừng toàn bộ dây chuyền sản xuất để bảo trì. Bài viết này sẽ cung cấp cái nhìn chuyên sâu nhất, giúp bạn làm chủ thiết bị này.

Van vặn có vai trò gì trong hệ thống đường ống?

Tại sao van cơ thủ công lại giữ vị trí "trung tâm" trong mọi sơ đồ đường ống? Đó là vì khả năng kiểm soát dòng chảy một cách chủ động và trực tiếp. Trong một hệ thống vận hành, nếu van điện từ hay van khí nén là "cánh tay tự động" thì các dòng van cơ thủ công thủ công chính là "chốt chặn an toàn" cuối cùng. Chúng không chỉ đóng vai trò đóng/mở mà còn thực hiện chức năng cách ly để người vận hành thực hiện các công tác bảo trì, sửa chữa hoặc thay thế thiết bị khác mà không làm gián đoạn toàn bộ hệ thống.

Nhiều người dùng hiện nay vẫn giữ thói quen chọn van dựa trên giá thành hoặc cảm tính, dẫn đến việc dùng van cổng cho các vị trí cần điều tiết lưu lượng hoặc chọn vật liệu đồng cho môi trường hóa chất ăn mòn. Điều này không chỉ gây lãng phí chi phí đầu tư ngắn hạn mà còn đẩy hệ thống vào trạng thái rủi ro vận hành cao.

Van vặn là gì?

Van vặn là khái niệm tổng quát dành cho nhóm thiết bị cơ khí điều khiển dòng chảy thông qua tác động lực trực tiếp từ tay người vận hành (quay vô lăng hoặc gạt tay cầm). So với các dòng van tự động (Automatic Valves), van cơ thủ công sở hữu những ưu điểm vượt trội về độ tin cậy và sự đơn giản.

Chức năng cốt lõi của van cơ thủ công:

• Kiểm soát ngắt dòng (On/Off): Khả năng đóng kín tuyệt đối nhờ hệ thống đĩa van và gioăng làm kín chất lượng cao.

• Điều tiết lưu lượng: Với các dòng van cầu hoặc van kim, van cơ thủ công cho phép tinh chỉnh lưu lượng dòng chảy theo ý muốn thông qua việc điều chỉnh độ mở của cửa van.

• Đảm bảo an toàn: Cách ly lưu chất nguy hiểm, hóa chất hoặc áp suất cao ra khỏi khu vực làm việc của con người khi cần bảo dưỡng.

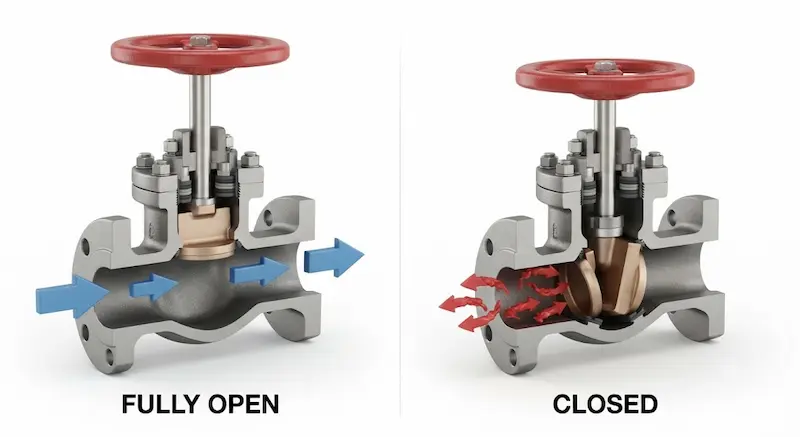

Nguyên lý hoạt động của van cơ thủ công

Để hiểu tại sao van cơ thủ công lại có độ bền cao, chúng ta cần phân tích cấu trúc của nó. Về cơ bản, một chiếc van vặcơ thủ công n bao gồm: tay quay/gạt (phần lực), trục van (phần truyền động), đĩa/bi (phần ngăn chặn) và gioăng (phần làm kín).

Quy trình vận hành chuẩn:

1. Khi tác động lực vào tay vặn, chuyển động xoay được chuyển đổi thông qua trục van.

2. Đối với dòng van bi (cơ chế 90 độ), viên bi rỗng xoay chuyển làm thông hoặc chắn lòng ống.

3. Đối với dòng van cổng/van cầu (cơ chế xoay nhiều vòng), chuyển động quay biến thành chuyển động tịnh tiến, đẩy trục van nâng lên hoặc hạ xuống để đóng/mở cửa van.

Điểm mấu chốt của nguyên lý này nằm ở tính chính xác của gioăng làm kín. Sự khác biệt giữa các dòng van cơ thủ công  cao cấp và hàng giá rẻ nằm ở chất lượng gioăng (thường là PTFE, EPDM hoặc kim loại) giúp ngăn chặn hoàn toàn rò rỉ kể cả trong điều kiện áp suất cao.

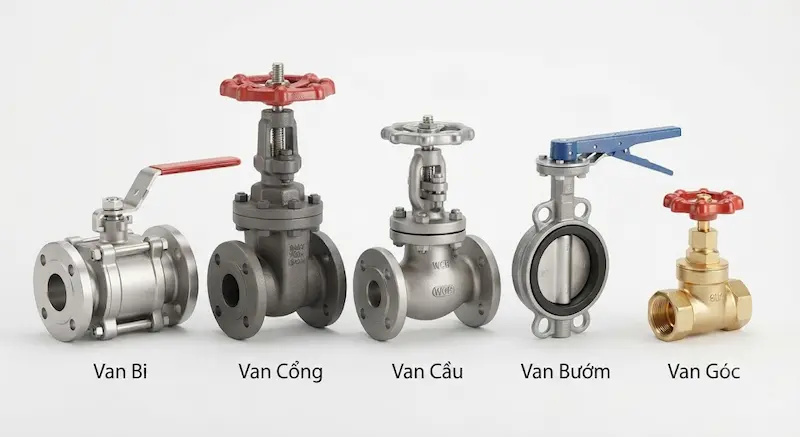

Các loại van vặn phổ biến hiện nay

Việc phân loại van cơ thủ công không chỉ dựa trên hình dáng bên ngoài mà phải dựa trên đặc tính kỹ thuật:

Phân loại theo cấu tạo

• Van bi (Ball Valve): Là "ông vua" về tốc độ đóng mở. Chỉ với 1/4 vòng quay, van có thể chuyển từ trạng thái mở hoàn toàn sang đóng kín. Rất phù hợp cho khí nén, nước sạch.

• Van cổng (Gate Valve): Đặc điểm là cửa van trượt dọc lên xuống. Đây là loại van lý tưởng cho các đường ống dẫn lưu chất áp suất lớn, đòi hỏi dòng chảy thông suốt, không bị cản trở bởi vật cản.

• Van cầu (Globe Valve): Nhờ thiết kế đĩa van hình bầu, đây là loại van cơ thủ công duy nhất được khuyên dùng để điều tiết lưu lượng dòng chảy một cách ổn định và chính xác.

• Van bướm (Butterfly Valve): Thiết kế tối ưu về diện tích, phù hợp cho đường ống có đường kính lớn (DN50 trở lên), tiết kiệm không gian lắp đặt.

Phân loại theo vật liệu

• Inox (304, 316): Chống gỉ sét, kháng hóa chất, dùng trong thực phẩm và dược phẩm.

• Đồng: Độ dẻo cao, chống oxy hóa, lý tưởng cho nước sinh hoạt.

• Gang/Thép: Cấu trúc cứng cáp, phù hợp cho hệ thống PCCC hoặc cấp nước công nghiệp.

Thông số kỹ thuật cần quan tâm

Một chuyên gia chọn van cơ thủ công sẽ không bao giờ bỏ qua các thông số kỹ thuật (Datasheet):

• Kích thước (DN - Nominal Diameter): Phải tương đương kích thước danh nghĩa của đường ống.

• Áp suất danh nghĩa (PN - Pressure Nominal): Ví dụ PN16, PN25. Đây là ngưỡng áp lực van chịu được an toàn.

• Nhiệt độ (Temperature): Vật liệu gioăng và thân van quyết định van có dùng được cho hơi nóng hay không.

• Kiểu kết nối:

  • Kết nối ren: Dễ lắp đặt, cho ống nhỏ (dưới DN50).

  • Kết nối bích: Cực kỳ chắc chắn, dùng cho ống lớn và hệ thống chịu rung lắc.

  • Kết nối hàn: Dùng cho hệ thống yêu cầu độ kín tuyệt đối, không thể tháo rời.

So sánh các loại van cơ thủ công

Tại sao van vặn vẫn giữ vị thế "thống trị"?

Mặc dù thị trường ngày càng xuất hiện nhiều thiết bị tự động hóa, nhưng van cơ thủ công vẫn chiếm thị phần lớn nhất nhờ vào 4 giá trị cốt lõi:

1. Tính ổn định: Không lỗi phần mềm, không hỏng bo mạch, hoạt động bền bỉ trong môi trường khắc nghiệt.

2. Độ an toàn: Người vận hành có thể kiểm soát trực tiếp tình trạng đóng/mở của van thông qua quan sát tay gạt.

3. Chi phí: Giá thành sản xuất thấp giúp tiết kiệm vốn đầu tư đáng kể cho các dự án quy mô lớn.

4. Bảo trì: Dễ dàng tháo rời để vệ sinh hoặc thay gioăng mà không cần chuyên gia kỹ thuật cao cấp.

Ứng dụng thực tế

• Hệ thống cấp nước đô thị: Van cổng gang mặt bích là lựa chọn tiêu chuẩn cho các trục đường ống dẫn nước chính.

• Công nghiệp hóa chất: Van cơ thủ công inox 316 đảm bảo không bị ăn mòn khi tiếp xúc với axit loãng hoặc dung môi.

• Hệ thống HVAC tòa nhà: Van bướm tay gạt giúp tối ưu chi phí và không gian trong các trục kỹ thuật.

• Hệ thống PCCC: Van cơ thủ công được dùng để phân chia các khu vực cấp nước, đảm bảo áp suất ổn định cho toàn bộ tòa nhà.

Những sai lầm thường gặp khi sử dụng van vặn

Nhiều kỹ sư hoặc chủ đầu tư vẫn mắc phải các lỗi "chết người" khi chọn mua van:

• Dùng van cổng để điều tiết: Điều này khiến đĩa van bị xói mòn do va đập lưu chất, dẫn đến van không còn kín sau một thời gian ngắn.

• Chọn sai vật liệu gioăng: Dùng gioăng NBR cho đường ống hơi nóng khiến gioăng bị chảy, gây rò rỉ.

• Không tính hệ số an toàn áp suất: Chỉ chọn van có PN sát với áp suất hệ thống, khiến van nhanh hỏng khi gặp sự cố tăng áp đột ngột.

• Lắp đặt sai chiều dòng chảy: Đối với van một chiều hoặc van cầu, việc lắp ngược chiều sẽ làm tăng tổn thất áp suất và gây hư hỏng cơ cấu bên trong.

Giải pháp: Hãy luôn tham khảo tài liệu kỹ thuật từ nhà sản xuất và yêu cầu tư vấn nếu lưu chất của bạn là loại đặc biệt (hóa chất, nhiệt độ cao, áp suất xung động mạnh).

Checklist lựa chọn van cơ thủ công phù hợp

Trước khi chốt đơn hàng, hãy rà soát theo bảng checklist chuyên gia dưới đây:

• Lưu chất: Là nước, khí, hơi hay hóa chất?

• Áp suất: Áp lực max của hệ thống là bao nhiêu?

• Nhiệt độ: Có vượt quá mức chịu đựng của gioăng PTFE không?

•  Kết nối: Đường ống hiện tại dùng ren hay bích?

• Vật liệu: Inox, đồng hay gang (để tránh ăn mòn)?

• Tần suất: Có cần đóng mở hàng ngày không? (Chọn van bi nếu cần đóng mở nhanh).

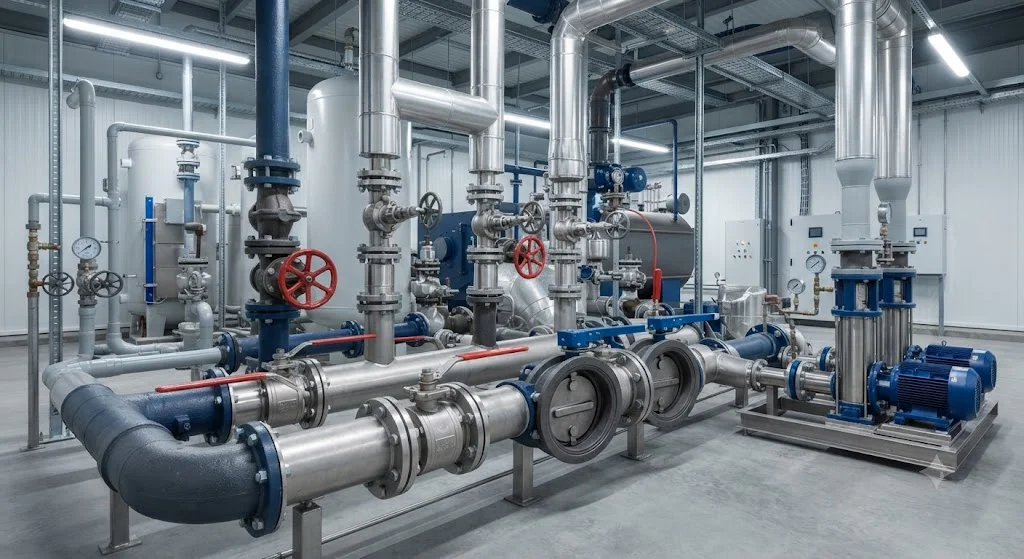

Lưu ý khi lắp đặt và bảo dưỡng

Một chiếc van cơ thủ công tốt chỉ bền khi được lắp đặt đúng cách:

• Lắp đặt: Khi lắp ren, hãy sử dụng băng tan (băng keo non) đúng cách, tránh siết quá lực làm vỡ ren thân van. Khi lắp bích, cần siết bu-lông theo hình sao để đảm bảo áp lực lên gioăng là đều nhất.

• Bảo dưỡng: Nên thực hiện xoay van 1-2 vòng mỗi tháng đối với các van ít sử dụng để loại bỏ cặn bẩn bám trên bi hoặc đĩa van.

• Thay thế: Khi phát hiện rò rỉ tại trục, hãy thay gioăng trục ngay lập tức, đừng cố siết ốc ép gioăng quá chặt vì sẽ gây kẹt trục.

FAQ - Câu hỏi thường gặp

Van bi và van cổng khác nhau như thế nào?

 Van bi đóng mở nhanh (1/4 vòng), van cổng đóng mở chậm nhưng chịu được áp suất cao và dòng chảy lớn tốt hơn.

Van vặn có dùng được cho hơi nóng không?

 Được, nếu bạn chọn thân van thép/inox và gioăng chịu nhiệt (như PTFE hoặc kim loại).

Bao lâu nên bảo dưỡng van cơ thủ công một lần?

 Đối với hệ thống công nghiệp, nên kiểm tra định kỳ 6 tháng/lần.

Tại sao van cơ thủ công lại bị rò rỉ sau thời gian dài?

 Chủ yếu do gioăng làm kín bị lão hóa hoặc trục van bị bám cặn vôi.

Kết luận

Lựa chọn đúng loại van vặn không chỉ là việc chọn một sản phẩm, mà là sự tính toán kỹ lưỡng để đảm bảo an toàn cho cả một hệ thống. Hy vọng với bài viết này, bạn đã có đủ kiến thức để đưa ra quyết định mua hàng thông minh nhất.
