JIS10K 100A là gì? Thông số kỹ thuật và cách lựa chọn chuẩn xác

Trong lĩnh vực thi công cơ điện và hạ tầng đường ống, việc tuân thủ các tiêu chuẩn kỹ thuật quốc tế là điều kiện bắt buộc để đảm bảo an toàn vận hành. Một trong những tình huống phổ biến nhất mà các kỹ sư và đơn vị thu mua thường gặp phải là lắp đặt hệ thống theo tiêu chuẩn Nhật Bản (JIS). Khi đó, yêu cầu về các loại mặt bích hay van size JIS10K 100A luôn xuất hiện trong bảng bóc tách vật tư.

Tuy nhiên, thực tế triển khai lại phát sinh không ít vấn đề nan giải: Nhiều người vẫn chưa nắm rõ 100A tương ứng với đường kính danh nghĩa (DN) bao nhiêu, hoặc tai hại hơn là nhầm lẫn tiêu chuẩn JIS với các hệ khác như BS (Anh) hay ANSI (Mỹ). Việc sai sót trong nhận diện thông số JIS 10K 100A sẽ dẫn đến tình trạng lệch lỗ bulong, khiến thiết bị không thể kết nối đồng bộ, gây lãng phí ngân sách và đình trệ tiến độ dự án. Bài viết này sẽ phân tích chi tiết từ góc độ chuyên gia để bạn có cái nhìn thấu đáo nhất về thông số kỹ thuật quan trọng này.

JIS10K 100A là gì? Kiến thức nền tảng về tiêu chuẩn Nhật Bản

Để hiểu rõ về JIS10K 100A , chúng ta cần bóc tách các thành phần ký hiệu dựa trên bộ tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Đây là bộ tiêu chuẩn khắt khe và có uy tín hàng đầu châu Á, được áp dụng rộng rãi trong các nhà máy, tòa nhà có vốn đầu tư từ Nhật Bản hoặc Hàn Quốc.

• JIS: Là hệ quy chiếu kỹ thuật của Nhật Bản, quy định chi tiết về kích thước, vật liệu và dung sai.

• 10K: Đại diện cho mức áp lực danh nghĩa. Ký hiệu "K" trong hệ JIS chỉ khả năng chịu áp lực ở điều kiện nhiệt độ tiêu chuẩn. Cụ thể, 10K tương đương với khả năng chịu tải khoảng 10 kgf/cm² (xấp xỉ 10 bar hoặc 1.0 MPa).

• 100A: Là cách gọi kích thước danh nghĩa theo hệ milimet của Nhật Bản, tương đương với kích thước DN100 hoặc size ống 4 inch.

Nguyên lý hoạt động của kết nối JIS flange

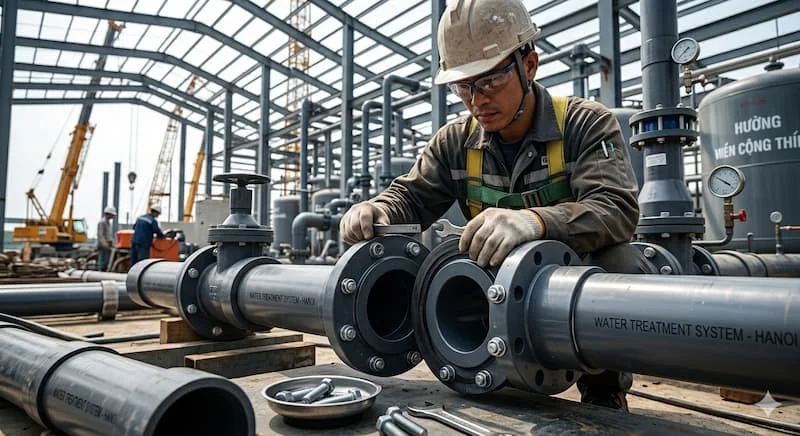

Mối nối sử dụng mặt bích hoặc van JIS 10K 100A hoạt động dựa trên nguyên lý nén cơ khí điểm. Cấu tạo bộ kết nối bao gồm: hai mặt bích (hoặc một mặt bích và một đầu van), gioăng làm kín (gasket) nằm ở giữa và hệ thống bulong đai ốc. Khi chúng ta thực hiện siết bulong đối xứng, lực ép sẽ nén chặt lớp gioăng vào bề mặt bích, lấp đầy các khe hở siêu nhỏ và ngăn chặn hoàn toàn sự rò rỉ lưu chất bên trong hệ thống ra ngoài môi trường.

Phân tích chuyên sâu thông số kỹ thuật JIS 10K 100A

Khi làm việc với các đơn vị sản xuất hoặc kiểm tra hàng tại kho, việc đối chiếu chính xác các thông số vật lý của JIS 10K 100A là bước "sống còn" để tránh lỗi lắp đặt.

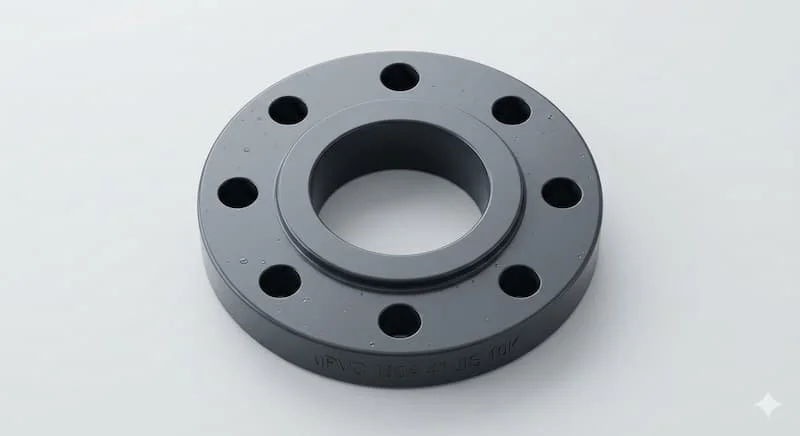

Các thông số kích thước hình học

Đối với mặt bích tiêu chuẩn JIS 10K 100A, bạn cần ghi nhớ các con số sau:

• Đường kính ngoài (Outer Diameter - D): 210 mm.

• Vòng tròn lỗ bulong (Bolt Circle/PCD - C): 175 mm. Đây là thông số quan trọng nhất; nếu PCD sai, bulong không thể xỏ qua lỗ.

• Số lượng lỗ bulong: 8 lỗ.

• Đường kính lỗ bulong (h): 19 mm (thường sử dụng bulong M16).

• Độ dày mặt bích (t): Phụ thuộc vào vật liệu, thường dao động khoảng 18 - 20 mm để đảm bảo chịu áp 10 bar.

Phân loại thiết bị theo tiêu chuẩn JIS 10K 100A

Thông số này không chỉ dành cho mặt bích mà còn áp dụng cho một hệ sinh thái thiết bị:

• Mặt bích JIS10K: Bao gồm bích rỗng (Slip-on), bích mù (Blind), bích hàn cổ (Weld Neck).

• Van JIS 10K 100A: Các loại van cổng, van bi, van bướm hoặc van một chiều có mặt bích đúc liền thân theo tiêu chuẩn JIS.

• Phụ kiện đường ống: Co, tê, bầu giảm có kết nối bích tương ứng.

Insight chuyên gia: Tùy vào môi trường lưu chất, vật liệu của thiết bị JIS 10K 100A có thể là thép carbon (SS400), inox (SUS304/316) hoặc gang (FC/FCD). Hãy nhớ rằng cùng một kích thước nhưng vật liệu khác nhau sẽ có giá thành và khả năng chịu ăn mòn hoàn toàn khác biệt.

So sánh JIS10K với BS PN10 và ANSI Class 150

Đây là phần quan trọng nhất giúp kỹ sư tránh được những sai lầm "kinh điển" khi phối hợp các thiết bị từ nhiều quốc gia khác nhau.

Insight: Nhiều người lầm tưởng rằng vì cùng chịu áp 10 bar nên JIS10K và PN10 có thể lắp chung. Thực tế, PCD của JIS 10K 100A là 175mm, trong khi PN10 là 180mm. Chỉ cần lệch 5mm, bạn sẽ không thể lắp được bulong. Sai tiêu chuẩn đồng nghĩa với việc sai toàn bộ hệ thống.

Tại sao cần chọn đúng JIS 10K 100A cho công trình?

Việc kiên định sử dụng đúng tiêu chuẩn JIS 10K 100A khi bản vẽ thiết kế yêu cầu mang lại những lợi ích thực tế:

1. Đảm bảo khớp lỗ bulong 100%: Tránh việc phải khoan lại lỗ bích hoặc thay thế thiết bị, làm yếu cấu trúc phụ kiện.

2. Đảm bảo an toàn áp lực: Tiêu chuẩn JIS quy định độ dày và vật liệu tối thiểu để chịu tải 10 bar, giúp hệ thống không bị bục vỡ.

3. Tối ưu hóa chi phí dài hạn: Thiết bị đúng tiêu chuẩn sẽ có độ bền cao, dễ dàng tìm kiếm phụ kiện thay thế đồng bộ trong tương lai tại các thị trường sử dụng hệ Nhật như Việt Nam.

Ứng dụng thực tế và những sai lầm thường gặp

JIS 10K 100A là kích thước "quốc dân" xuất hiện trong:

• Hệ thống cấp nước tòa nhà: Các trục đứng dẫn nước sạch.

• Hệ thống HVAC: Đường ống nước chiller, nước nóng trung tâm.

• Nhà máy công nghiệp: Đặc biệt là các nhà máy hóa chất, điện tử của Nhật Bản, Hàn Quốc đầu tư tại các khu công nghiệp.

Những sai lầm phổ biến:

• Nhầm lẫn danh xưng: Gọi 100A là phi 100. Thực tế ống 100A có đường kính ngoài (OD) là 114.3mm. Nếu bạn mua mặt bích cho ống phi 100 (đường kính thực 100mm), bạn sẽ không thể đút vừa ống vào lỗ bích.

• Nhầm JIS với BS: Như đã phân tích, sự lệch PCD 175mm và 180mm là lỗi cực kỳ phổ biến gây lãng phí vật tư.

• Bỏ qua vật liệu gioăng: Chọn bích JIS 10K 100A inox nhưng dùng gioăng cao su thường cho hệ thống hóa chất sẽ khiến mối nối bị rò rỉ chỉ sau vài tuần.

Checklist: Cách chọn JIS 10K 100A đúng kỹ thuật

Để không bao giờ chọn sai, hãy tuân thủ bảng kiểm sau:

• Xác định tiêu chuẩn: Bản vẽ ghi JIS hay BS/ANSI?

• Kiểm tra kích thước: Đúng là 100A (DN100) chưa?

• Xác nhận áp lực: Hệ thống yêu cầu 5K, 10K hay 16K? (10K là phổ biến nhất).

• Chọn vật liệu: Thép, Inox hay nhựa?

• Kiểm tra thông số bulong: Đủ 8 lỗ với đường kính lỗ 19mm chưa?

Lưu ý lắp đặt:

Luôn thực hiện siết bulong theo hình sao (đối xứng chéo). Điều này đảm bảo gioăng được ép đều, tránh hiện tượng vênh bích gây rò rỉ cục bộ ngay cả khi đã siết rất chặt

FAQ - Câu hỏi thường gặp về JIS 10K 100A

1. 100A là DN bao nhiêu?

Đáp: 100A theo tiêu chuẩn Nhật tương đương với đường kính danh nghĩa DN100 (ống có OD xấp xỉ 114mm).

2. JIS10K chịu được áp lực tối đa bao nhiêu?

Đáp: Chịu được áp lực khoảng 10 kgf/cm² (10 bar) ở điều kiện nhiệt độ thường.

3. Có thể lắp lẫn JIS10K 100A với PN10 không?

Đáp: Không. Khoảng cách tâm lỗ bulong (PCD) của chúng khác nhau (175mm so với 180mm).

4. Tại sao lại gọi là 10K mà không gọi là PN10?

Đáp: "K" là ký hiệu đơn vị áp suất riêng của tiêu chuẩn công nghiệp Nhật Bản (JIS), trong khi "PN" là ký hiệu của tiêu chuẩn châu Âu (DIN/BS).

5. Có cần chọn đúng tiêu chuẩn bích khi mua van không?

Đáp: Bắt buộc. Nếu van đúc tiêu chuẩn JIS 10K 100A, bạn phải mua mặt bích đúng JIS 10K 100A để kết nối.

Kết luận

Thông số JIS10K 100A là một mắt xích quan trọng trong chuỗi cung ứng vật tư cơ điện. Việc hiểu rõ bản chất "K" là áp suất và "A" là kích thước danh nghĩa sẽ giúp bạn tránh được những sai lầm sơ đẳng nhưng tốn kém. Hãy luôn kiểm tra kỹ PCD và số lỗ bulong trước khi quyết định mua hàng.
