ANSI B16 1 Class 150 Flange là gì? Thông số và cách phân biệt chính xác

Trong quá trình thi công và lắp đặt các hệ thống đường ống theo tiêu chuẩn Mỹ (ASME/ANSI), việc lựa chọn đúng loại mặt bích là yếu tố quyết định đến sự an toàn và tính đồng nhất của toàn bộ công trình. Tuy nhiên, một thực tế khá phổ biến tại các dự án là sự nhầm lẫn tai hại giữa tiêu chuẩn ANSI B16.1 Class 150 flange và tiêu chuẩn ANSI B16.5.

Sự nhầm lẫn này không chỉ dừng lại ở tên gọi mà còn dẫn đến việc chọn sai vật liệu và thông số kỹ thuật. Một sai sót nhỏ trong việc hiểu "Class 150 là gì" hoặc chọn sai kiểu bề mặt có thể dẫn đến hiện tượng lệch lỗ bulong, không thể lắp đặt đồng bộ với van và máy bơm, hoặc nghiêm trọng hơn là gây nứt vỡ mặt bích ngay khi hệ thống vừa đi vào vận hành. Để giúp bạn tránh những rủi ro này, bài viết dưới đây sẽ phân tích chuyên sâu về đặc điểm, ứng dụng và cách chọn ANSI B16.1 Class 150 flange chuẩn xác nhất.

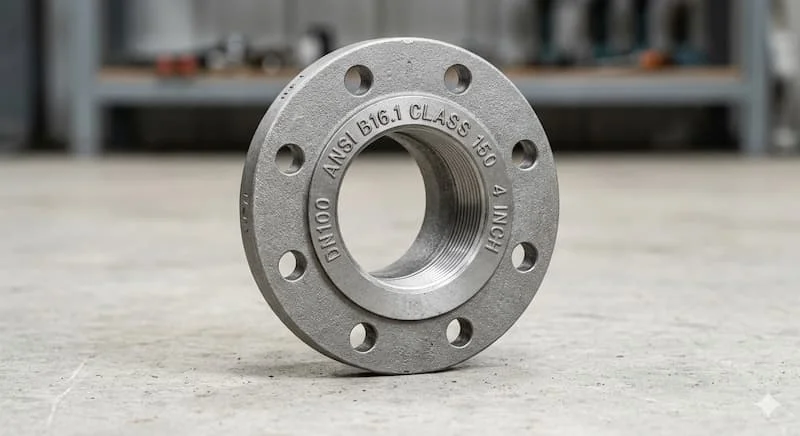

ANSI B16 1 Class 150 flange là gì? Định nghĩa chuẩn kỹ thuật

ANSI B16.1 Class 150 flange là loại mặt bích bằng gang (Cast Iron Flange) được sản xuất và kiểm định theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI). Tiêu chuẩn B16.1 cụ thể quy định cho các loại phụ kiện và mặt bích làm bằng vật liệu gang, thường được sử dụng trong các hệ thống xử lý nước và hạ tầng công nghiệp.

Giải thích chi tiết các ký hiệu:

• ANSI/ASME B16.1: Bộ tiêu chuẩn kỹ thuật dành riêng cho mặt bích gang và phụ kiện nối bích.

• Class 150: Định mức áp lực danh nghĩa của mặt bích. Trong điều kiện tiêu chuẩn, loại bích này được thiết kế để chịu được áp suất làm việc khoảng 150 psi (tương đương khoảng 10.3 bar).

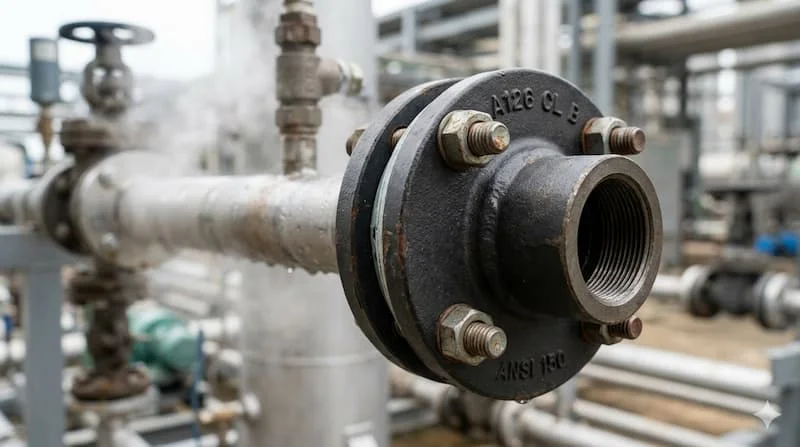

Nguyên lý hoạt động của mặt bích ANSI

Về mặt cơ học, mặt bích ANSI hoạt động như một điểm kết nối tháo rời, cho phép ghép nối các đoạn ống hoặc kết nối ống với thiết bị công nghiệp. Cấu tạo của mối nối bao gồm: Mặt bích + Gioăng đệm + Bulong. Khi ta siết các bulong theo lực tiêu chuẩn, lực ép cơ khí sẽ nén lớp gioăng nằm giữa hai bề mặt bích, tạo ra một rào cản kín khít ngăn chặn lưu chất rò rỉ ra bên ngoài. Do vật liệu là gang, khả năng chịu lực nén của bích rất tốt nhưng khả năng chịu lực kéo và va đập sẽ hạn chế hơn so với bích thép.

Phân loại và đặc điểm bề mặt của flange ANSI B16.1 Class 150

Trong hệ tiêu chuẩn ANSI, kiểu bề mặt (face) của mặt bích quyết định loại gioăng sử dụng và hiệu quả làm kín:

• Flat Face (FF - Mặt phẳng): Đây là loại phổ biến nhất của tiêu chuẩn ANSI B16.1 Class 150 flange. Toàn bộ bề mặt bích là một mặt phẳng đồng nhất.

• Raised Face (RF - Mặt lồi): Có một phần gờ cao lên ở khu vực tâm để tập trung áp lực lên gioăng.

Lưu ý quan trọng từ chuyên gia: Do đặc tính giòn của gang (Cast Iron), tiêu chuẩn ANSI B16.1 thường khuyến nghị sử dụng kiểu Flat Face (FF). Nếu bạn cố tình lắp một mặt bích gang vào một mặt bích thép có bề mặt RF (Raised Face) và siết bulong mạnh, ứng suất tập trung tại phần gờ sẽ rất dễ gây ra hiện tượng nứt hoặc gãy tai bích gang ngay lập tức.

Thông số kỹ thuật ANSI B16.1 Class 150 cần nắm vững

Khi đặt hàng hoặc kiểm tra kỹ thuật, bạn cần đối chiếu các thông số đo lường theo hệ Inch – đặc thù của tiêu chuẩn Mỹ. Các thông số cốt lõi của ANSI B16.1 Class 150 flange bao gồm:

1. Kích thước ống (Size): Được tính bằng Inch (ví dụ: 2”, 4”, 6”, 12”...).

2. Đường kính ngoài (OD): Tổng kích thước bề ngang của đĩa bích.

3. Vòng tròn lỗ bulong (PCD - Bolt Circle): Khoảng cách giữa các tâm lỗ bulong đối diện. Đây là thông số quyết định việc mặt bích có lắp vừa với van hay không.

4. Số lượng lỗ bulong: Phụ thuộc vào kích thước DN (ví dụ: bích 4" thường có 8 lỗ).

5. Độ dày mặt bích: Độ dày đĩa gang phải đạt chuẩn để chịu được định mức Class 150.

Insight: Một sai lầm kinh điển là dùng mặt bích tiêu chuẩn BS hoặc DIN để lắp cho hệ thống ANSI. Dù kích thước ống có vẻ tương đồng, nhưng khoảng cách PCD và số lỗ bulong của ANSI hoàn toàn khác biệt, dẫn đến việc không thể xỏ bulong qua mối nối.

So sánh ANSI B16.1 vs ANSI B16.5: Đừng để nhầm lẫn

Rất nhiều người nhầm rằng mọi mặt bích ANSI đều giống nhau. Sự khác biệt nằm ở vật liệu:

Kết luận: Nếu dự án yêu cầu sự kinh tế cho hệ thống nước sạch và áp lực không quá lớn, B16.1 là lựa chọn tối ưu. Nếu dùng B16.5 (thép) cho các hệ thống nước đơn giản, bạn đang lãng phí ngân sách một cách không cần thiết.

So sánh ANSI Class 150 với tiêu chuẩn Châu Âu PN16

Mặc dù thường được mang ra so sánh, nhưng ANSI Class 150 (~150 psi) và PN16 (16 bar ~ 232 psi) không tương đương hoàn toàn về áp lực. PN16 có khả năng chịu áp lực cao hơn Class 150. Do đó, không nên thay thế lẫn nhau nếu không có sự tính toán lại từ kỹ sư thiết kế.

Tại sao ANSI B16.1 Class 150 flange được ứng dụng rộng rãi?

Mặt bích gang tiêu chuẩn Mỹ vẫn giữ vững vị thế trong các công trình hiện đại nhờ vào 3 ưu điểm vượt trội:

• Hiệu quả kinh tế: Gang rẻ hơn thép carbon và inox đáng kể. Với các hệ thống đường ống kích thước lớn (như DN300, DN400), việc dùng bích gang giúp tiết kiệm hàng trăm triệu đồng cho chủ đầu tư.

• Khả năng chống ăn mòn tự nhiên: Gang có khả năng chống oxy hóa trong môi trường nước tốt hơn thép trần.

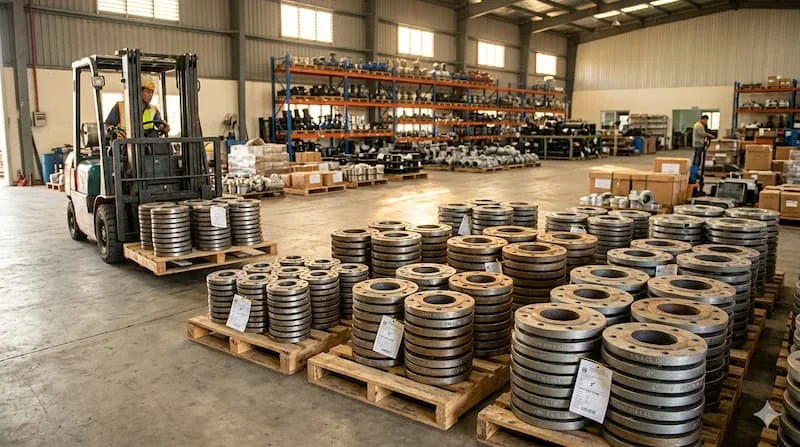

• Sự sẵn có: Do là tiêu chuẩn Mỹ phổ biến, bạn có thể dễ dàng tìm mua các thiết bị phụ trợ (van, gioăng) đúng chuẩn Class 150 ở bất cứ đâu.

Ứng dụng thực tế và sai lầm cần tránh

Ứng dụng phổ biến

• Cấp thoát nước đô thị: Các trạm bơm, đường ống dẫn nước sạch.

• Hệ thống HVAC: Đường ống nước chiller cho các tòa nhà cao tầng.

• Công nghiệp nhẹ: Các nhà máy chế biến, dệt nhuộm sử dụng nước ở áp suất trung bình.

Sai lầm "xương máu" khi thi công

• Ép áp suất quá tải: Dùng bích B16.1 cho các đường hơi nóng (Steam) áp suất cao dẫn đến nổ bích do gang bị giòn dưới tác động nhiệt.

• Kết hợp sai bề mặt (FF vs RF): Như đã đề cập, tuyệt đối không siết bích gang FF vào bích thép RF.

• Dùng sai hệ bulong: Mặt bích ANSI dùng bulong hệ Inch (UNC), việc cố tình dùng bulong hệ Mét có thể gây lỏng lẻo hoặc cháy ren.

Checklist: Cách chọn mặt bích ANSI B16.1 Class 150 chuẩn xác

Trước khi ký đơn đặt hàng, hãy kiểm tra các hạng mục sau:

1. Xác nhận vật liệu: Có đúng là gang (Cast Iron) không?

2. Kiểm tra hệ tiêu chuẩn: B16.1 (cho gang) hay B16.5 (cho thép)?

3. Đơn vị đo lường: Đã chuyển đổi chính xác từ mm sang Inch chưa?

4. Kiểu bề mặt: Chọn Flat Face (FF) để đảm bảo an toàn cho vật liệu gang.

5. Áp suất thực tế: Hệ thống vận hành dưới 10 bar (150 psi) là ngưỡng an toàn cho Class 150.

Lưu ý lắp đặt:

Luôn sử dụng cờ lê lực để siết bulong. Với vật liệu gang, việc "siết bằng tay" theo cảm giác rất dễ dẫn đến quá lực gây nứt tai bích, một lỗi thường thấy ở các thợ tay nghề chưa cao.

Câu hỏi thường gặp (FAQ)

1. ANSI B16 1 là tiêu chuẩn gì?

Đó là tiêu chuẩn kỹ thuật của Mỹ dành riêng cho các loại mặt bích và phụ kiện bằng gang (Cast Iron).

2. Class 150 tương đương với áp suất bao nhiêu bar?

Class 150 tương đương với áp suất làm việc tối đa khoảng 10.3 bar (150 psi) ở điều kiện thường.

3. Có thể dùng bulong hệ Mét cho bích ANSI không?

Không khuyến nghị. Mặt bích ANSI được thiết kế lỗ bulong theo chuẩn Inch, bạn nên dùng bulong hệ Inch để đảm bảo độ khít và chịu lực tốt nhất.

4. Tại sao ANSI B16 1 Class 150 Flange thường không có mặt RF?

Vì gang là vật liệu giòn, phần gờ (Raised Face) dễ tạo ra ứng suất tập trung làm nứt bích khi siết bulong. Mặt phẳng (Flat Face) giúp phân bổ lực đều hơn.

Kết luận

Việc hiểu đúng và chọn đúng ANSI B16.1 Class 150 flange không chỉ giúp công trình của bạn đạt chuẩn kỹ thuật quốc tế mà còn đảm bảo tính kinh tế và an toàn lâu dài. Đừng để những nhầm lẫn nhỏ về tiêu chuẩn ANSI làm gián đoạn tiến độ dự án của bạn.
