Mặt bích nhựa phi 200 là gì? Thông số kỹ thuật và bí quyết lựa chọn tối ưu

Trong thi công hệ thống đường ống kích thước lớn, đặc biệt là các đường ống phi 200 (tương đương DN200), việc kết nối ống với các thiết bị như van cổng, máy bơm hoặc bồn chứa hóa chất luôn đòi hỏi sự chính xác tuyệt đối. Trong môi trường có tính ăn mòn cao hoặc các nhà máy xử lý nước thải, việc sử dụng mặt bích thép truyền thống thường bộc lộ nhược điểm là dễ bị oxy hóa, hoen gỉ, dẫn đến nguy cơ rò rỉ và ô nhiễm dòng chảy.

Chính vì vậy, mặt bích nhựa phi 200 đã trở thành giải pháp thay thế hoàn hảo nhờ đặc tính chống ăn mòn vượt trội. Tuy nhiên, thách thức đặt ra là làm thế nào để chọn đúng loại vật liệu (PVC, HDPE hay PP), đúng cấp áp lực PN và đúng tiêu chuẩn lỗ bulong. Việc chọn sai không chỉ khiến hệ thống bị rò rỉ, vỡ bích dưới áp suất lớn mà còn gây lãng phí thời gian khi các lỗ bulong không trùng khớp để lắp đặt. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ chuyên gia để bạn tự tin lựa chọn mặt bích nhựa phi 200 phù hợp nhất cho công trình của mình.

Mặt bích nhựa phi 200 là gì? Định nghĩa và đặc điểm nền tảng

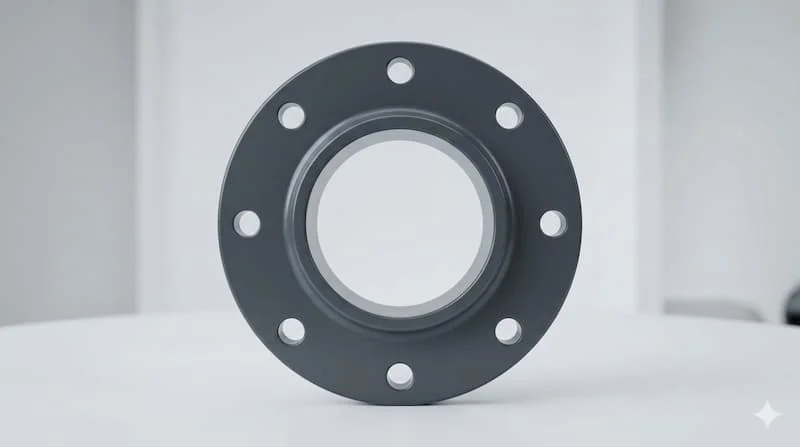

Mặt bích nhựa phi 200 là phụ kiện đường ống có dạng đĩa hình tròn, được làm từ các loại nhựa tổng hợp chất lượng cao, dùng để kết nối ống nhựa đường kính ngoài 200mm với các phụ kiện hoặc thiết bị khác. Đây là kiểu kết nối tháo rời, cho phép kỹ thuật viên dễ dàng kiểm tra, thay thế hoặc bảo trì hệ thống mà không cần cắt ống.

Sản phẩm sở hữu những đặc điểm kỹ thuật nổi bật:

• Kháng hóa chất tuyệt vời: Không bị ăn mòn bởi axit, kiềm hay muối, phù hợp với môi trường khắc nghiệt.

• Trọng lượng nhẹ: Chỉ bằng khoảng 1/5 so với mặt bích thép cùng kích thước, giúp giảm tải trọng cho hệ thống treo và dễ dàng vận chuyển, lắp đặt.

• Độ nhẵn bề mặt cao: Giúp lưu chất lưu thông mượt mà, hạn chế đóng cặn tại các điểm kết nối.

Nguyên lý hoạt động của mặt bích nhựa

Về cơ bản, mặt bích nhựa tròn phi 200 hoạt động dựa trên cơ chế nén cơ khí. Một mối nối bích tiêu chuẩn sẽ bao gồm hai mặt bích nhựa ép sát vào nhau (hoặc một mặt bích nhựa kết nối với mặt bích của van), ở giữa là một tấm gioăng làm kín (gasket).

Khi chúng ta siết chặt các bulong và đai ốc, lực ép sẽ làm biến dạng nhẹ lớp gioăng cao su, giúp nó điền đầy các khe hở li ti giữa hai bề mặt phẳng. Nguyên lý này tạo ra một mặt phẳng kín khít hoàn toàn, chịu được áp lực dòng chảy bên trong mà không gây ra hiện tượng rò rỉ. Tuy nhiên, do đặc thù là nhựa, lực siết cần được kiểm soát để tránh gây nứt vỡ vành bích.

Phân loại mặt bích nhựa tròn phi 200 theo vật liệu

Mỗi loại vật liệu nhựa sẽ có ngưỡng chịu nhiệt và khả năng kháng hóa chất khác nhau. Việc chọn đúng vật liệu cho mặt bích nhựa tròn phi 200 quyết định 80% độ bền của hệ thống.

• Nhựa PVC/uPVC: Phổ biến nhất nhờ giá thành rẻ, độ cứng cao. Thường dùng trong cấp thoát nước dân dụng, hồ bơi.

• Nhựa HDPE: Có tính dẻo dai, chịu được va đập và tia UV tốt. Thường dùng cho hệ thống dẫn nước ngầm hoặc dẫn nước thải.

• Nhựa PP (Polypropylene): Chịu được nhiệt độ cao hơn (lên đến 90°C) và kháng hóa chất cực tốt, chuyên dùng trong công nghiệp hóa chất.

Bảng so sánh nhanh vật liệu:

Thông số kỹ thuật mặt bích nhựa tròn phi 200 cần lưu ý

Khi đặt mua mặt bích nhựa tròn phi 200, bạn không thể chỉ nói "phi 200" mà cần xác định chính xác các thông số sau để đảm bảo tính lắp lẫn:

1. Đường kính ống (OD): 200mm.

2. Kích thước danh nghĩa: DN200.

3. Cấp áp lực (PN): Phổ biến nhất là PN10 và PN16. Hãy nhớ rằng, cùng là phi 200 nhưng bích PN16 sẽ dày hơn và có cấu trúc lỗ bulong khác bích PN10 trong một số tiêu chuẩn.

4. Số lỗ bulong: Đối với DN200, thông thường sẽ có 8 hoặc 12 lỗ tùy theo tiêu chuẩn (BS, JIS, ANSI).

5. Khoảng cách tâm lỗ (PCD): Đây là thông số sống còn để khớp với lỗ của van hoặc thiết bị kim loại.

Insight chuyên gia: Sai lầm kinh điển là nhầm lẫn giữa hệ Inch và hệ Mét. Một mặt bích nhựa tròn phi 200 chuẩn DIN (hệ mét) sẽ không bao giờ lắp vừa vào một thiết bị chuẩn ANSI (hệ inch) dù đường kính ống có vẻ tương đương.

So sánh mặt bích nhựa vs mặt bích thép

Việc chuyển từ thép sang nhựa là một xu hướng tất yếu trong nhiều ngành công nghiệp, nhưng cũng cần xét đến các giới hạn vật lý:

Kết luận: Nếu hệ thống của bạn dẫn nước sạch hoặc hóa chất ở áp suất trung bình, mặt bích nhựa tròn phi 200 là giải pháp tối ưu nhất để cắt giảm chi phí bảo trì và thay thế.

Tại sao nên dùng mặt bích nhựa tròn phi 200 trong công nghiệp?

Không phải ngẫu nhiên mà các kỹ sư ưu tiên lựa chọn mặt bích nhựa tròn phi 200 cho các dự án lớn:

• Loại bỏ nguy cơ ăn mòn điện hóa: Trong các hệ thống dẫn nước thải hóa chất, mặt bích thép sẽ bị ăn mòn chỉ sau 6-12 tháng. Mặt bích nhựa có thể tồn tại trên 20 năm mà không thay đổi đặc tính.

• Tối ưu chi phí thi công: Lắp đặt bích nhựa phi 200 không yêu cầu máy hàn cồng kềnh (đối với bích uPVC dán keo) hoặc máy hàn nhiệt nhẹ nhàng (đối với HDPE), giúp đẩy nhanh tiến độ dự án.

• Chi phí bảo trì thấp: Bạn không cần phải định kỳ sơn chống gỉ hay lo lắng về việc rò rỉ do rỉ sét ăn mòn và vành bích.

Ứng dụng thực tế của mặt bích nhựa tròn phi 200

Kích thước phi 200mm là kích thước "vàng" cho các trục dẫn chính trong:

• Hệ thống xử lý nước thải: Kết nối các bể lọc, bể lắng với máy bơm trục đứng.

• Nhà máy sản xuất hóa chất, xi mạ: Dẫn axit hoặc kiềm nồng độ trung bình.

• Hệ thống tưới tiêu nông nghiệp quy mô lớn: Đấu nối các van tổng và trạm bơm cấp nước.

• Công viên nước, hồ bơi: Nơi nước có hàm lượng Clo cao dễ gây gỉ sét kim loại.

Sai lầm thực tế và hậu quả

Một trường hợp thực tế tại nhà máy dệt: Kỹ thuật viên chọn mặt bích nhựa tròn phi 200 loại PVC PN10 để lắp cho đường ống nước nóng 70°C có áp suất 8 bar. Sau 3 tháng vận hành, bích bị biến dạng nhiệt và nứt dọc vành bích gây tràn nước. Bài học: Nhiệt độ và áp suất thực tế luôn phải thấp hơn ngưỡng công bố của vật liệu nhựa để đảm bảo hệ số an toàn.

Checklist: Cách chọn mặt bích nhựa tròn phi 200 đúng kỹ thuật

Để tránh việc mua hàng về nhưng không lắp được, hãy tuân thủ checklist sau:

• Xác định chính xác đường kính: Ống là phi 200 hay DN200?

• Kiểm tra áp lực: Hệ thống vận hành ở mức PN bao nhiêu (PN10, PN12.5, PN16)?

• Chọn vật liệu phù hợp: uPVC (nước sạch), HDPE (hạ tầng), hay PP (hóa chất)?

• Đồng bộ tiêu chuẩn lỗ: Bích hiện tại đang theo chuẩn BS (Anh), JIS (Nhật) hay ANSI (Mỹ)?

• Xác định kiểu kết nối: Mặt bích dán (uPVC), bích hàn đối đầu (HDPE) hay bích lồng (Loose flange)?

Lưu ý quan trọng khi lắp đặt:

• Siết bulong đều tay: Luôn siết theo hình sao (đối xứng) để mặt bích phẳng đều. Việc siết quá mạnh một lỗ bulong trước có thể gây nứt vành nhựa ngay lập tức.

• Sử dụng gioăng cao su mềm: Nhựa không có độ đàn hồi như thép, do đó hãy chọn gioăng cao su có độ mềm phù hợp để tăng hiệu quả làm kín.

Câu hỏi thường gặp về mặt bích nhựa tròn phi 200 (FAQ)

1. Phi 200 là tương đương với DN bao nhiêu?

Đáp: Phi 200 tương đương với kích thước danh nghĩa DN200.

2. Mặt bích nhựa tròn phi 200 có thể kết nối với mặt bích thép không?

Đáp: Hoàn toàn có thể, miễn là cả hai đều tuân theo cùng một tiêu chuẩn lỗ bulong (ví dụ cùng chuẩn BS4504 PN10).

3. Tại sao bích nhựa HDPE lại thường có vành thép đi kèm?

Đáp: Đó gọi là mặt bích lồng. Vành nhựa (Stub end) dùng để hàn ống, còn vòng bích sắt/nhựa lồng bên ngoài để siết bulong, giúp mối nối chịu lực tốt hơn.

4. Khi nào thì dùng bích nhựa PP thay vì uPVC?

Đáp: Khi dòng lưu chất có nhiệt độ trên 60°C hoặc có tính axit nồng độ cao mà nhựa uPVC không chịu được.

5. Có cần bôi keo vào gioăng khi lắp mặt bích nhựa phi 200 không?

Đáp: Không nên. Chỉ cần vệ sinh sạch mặt bích và gioăng, lực siết bulong sẽ làm kín hệ thống.

Kết luận

Mặt bích nhựa phi 200 là giải pháp kỹ thuật tối ưu, vừa giúp chống ăn mòn tuyệt đối, vừa tiết kiệm chi phí đầu tư lâu dài cho hệ thống đường ống lớn. Tuy nhiên, sự thành công của một mối nối không chỉ nằm ở vật liệu tốt mà còn nằm ở sự tính toán chính xác về cấp áp lực (PN) và tiêu chuẩn lỗ bulong.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về mặt bích nhựa phi 200 !
