Bích mù DN100: Thông số kỹ thuật, tiêu chuẩn và hướng dẫn lựa chọn chính xác

Trong lắp đặt hệ thống đường ống công nghiệp, việc xử lý các đầu chờ hoặc chặn dòng chảy tạm thời là yêu cầu bắt buộc. Một trong những linh kiện then chốt cho nhiệm vụ này chính là bích mù DN100. Tuy nhiên, thực tế tại các công trình cho thấy, rất nhiều kỹ thuật viên mới hoặc đơn vị thu mua thường mắc sai lầm khi cho rằng "chỉ cần đúng kích thước DN100 là lắp vừa".

Việc chọn sai tiêu chuẩn mặt bích hoặc áp lực PN không chỉ dẫn đến tình trạng lệch lỗ bulong, không thể lắp đặt mà còn tiềm ẩn nguy cơ rò rỉ, cháy nổ cực kỳ nguy hiểm khi hệ thống vận hành ở áp suất cao. Bài viết này sẽ phân tích chuyên sâu về bích mù DN100 để giúp bạn đưa ra quyết định mua hàng chính xác nhất.

Bích mù DN100 là gì? Khái niệm chuẩn kỹ thuật

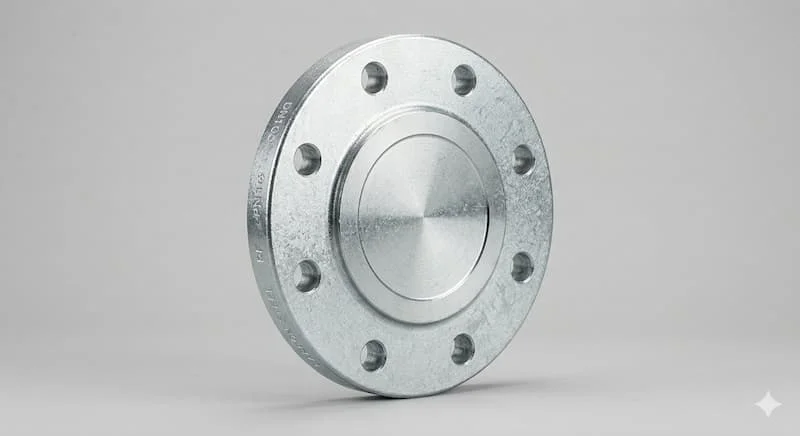

Bích mù DN 100 (Blind Flange DN100) là loại mặt bích không có lỗ thoát ở tâm, được thiết kế chuyên dụng để bịt kín đầu ống hoặc ngăn chặn dòng lưu chất tại các vị trí chờ mở rộng. Chữ "DN100" đại diện cho đường kính danh nghĩa của ống (Nominal Diameter), tương ứng với đường kính ngoài của ống thép xấp xỉ 114.3mm.

Khác với các loại bích rỗng (Slip-on hay Weld Neck) dùng để kết nối, bích mù đóng vai trò như một "nắp đậy" chịu lực. Nó được cố định vào hệ thống thông qua các lỗ bulong xung quanh chu vi và kết hợp với gioăng làm kín (Gasket) để đảm bảo không có sự thất thoát áp suất hay lưu chất ra môi trường bên ngoài.

Nguyên lý hoạt động và vai trò trong hệ thống

Về mặt cơ học, bích mù DN 100 hoạt động như một vách ngăn chịu lực trực diện. Khi dòng lưu chất đi đến điểm cuối có lắp bích mù, toàn bộ áp suất hệ thống sẽ dồn lên bề mặt đĩa bích. Chính vì vậy, độ dày và vật liệu của bích mù luôn là yếu tố được ưu tiên hàng đầu.

Vai trò cốt lõi của bích mù DN 100:

• Bịt kín đầu ống: Ngắt hoàn toàn dòng chảy tại các điểm cuối của hệ thống.

• Phục vụ bảo trì: Cho phép kỹ thuật viên dễ dàng tháo rời để kiểm tra bên trong đường ống mà không cần cắt ống.

• Thử áp lực: Là thiết bị không thể thiếu trong quá trình test áp (Hydrotest) để kiểm tra độ bền của mối hàn và hệ thống đường ống mới thi công.

Phân loại bích mù DN 100 theo tiêu chuẩn quốc tế

Đây là phần quan trọng nhất để tránh mua nhầm hàng. Mỗi khu vực và ngành công nghiệp sẽ sử dụng một bộ tiêu chuẩn riêng. Dưới đây là 3 hệ tiêu chuẩn phổ biến nhất tại Việt Nam:

1. Tiêu chuẩn BS (Anh/Châu Âu)

Phổ biến nhất là BS4504 PN10, PN16. Các thông số về khoảng cách lỗ bulong được tính toán theo hệ mét (mm). Bích mù tiêu chuẩn BS thường được dùng trong các hệ thống phòng cháy chữa cháy (PCCC) và cấp thoát nước.

2. Tiêu chuẩn JIS (Nhật Bản)

Thường gặp là JIS 10K, JIS 16K. Đây là tiêu chuẩn cực kỳ thông dụng trong các nhà máy có vốn đầu tư Nhật Bản hoặc các hệ thống tàu biển. Lưu ý rằng bích JIS 10K DN100 có tâm lỗ và số lỗ khác hoàn toàn so với BS PN10.

3. Tiêu chuẩn ANSI/ASME (Mỹ)

Được ký hiệu là Class 150, Class 300. Tiêu chuẩn này khắt khe hơn về độ dày và khả năng chịu nhiệt, thường xuất hiện trong ngành lọc hóa dầu, khí gas. Đơn vị đo lường chủ yếu dựa trên hệ Inch.

Insight chuyên gia: Cùng là kích thước DN100, nhưng bích JIS 10K có 8 lỗ bulong, trong khi ANSI Class 150 cũng có 8 lỗ nhưng khoảng cách tâm lỗ (PCD) lại khác nhau. Việc cố tình "chế" hoặc khoan lại lỗ sẽ làm mất an toàn hệ thống.

Thông số kỹ thuật bích mù DN 100 cần đặc biệt lưu ý

Để đặt hàng chính xác, bạn cần cung cấp ít nhất 5 thông số sau cho nhà cung cấp:

1. Đường kính ngoài (OD): Thường dao động quanh mức 215mm - 230mm tùy tiêu chuẩn.

2. Đường kính tâm lỗ (PCD): Quyết định việc bulong có xỏ qua được hay không.

3. Số lượng lỗ bulong: DN100 thường có 8 lỗ (đối với PN16, JIS 10K) hoặc 4 lỗ (đối với một số tiêu chuẩn áp lực thấp cũ).

4. Độ dày (T): Bích càng dày khả năng chịu áp càng tốt.

5. Áp lực làm việc: PN10 (10 Bar), PN16 (16 Bar), hay Class 150 (20 Bar).

So sánh bích mù DN 100 theo vật liệu cấu tạo

Vật liệu quyết định tuổi thọ của bích trong các môi trường khác nhau. Dưới đây là bảng so sánh nhanh:

Tại sao phải chọn đúng bích mù DN 100?

Việc chủ quan trong khâu lựa chọn có thể dẫn đến những hệ lụy nghiêm trọng:

• An toàn vận hành: Một bích mù kém chất lượng hoặc sai áp lực có thể bị biến dạng, thậm chí bị "thổi bay" dưới áp suất cao, gây tai nạn cho công nhân.

• Kín khít tuyệt đối: Chọn đúng tiêu chuẩn giúp bề mặt tiếp xúc hoàn hảo, kết hợp với gioăng ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất gây lãng phí hoặc ô nhiễm.

• Tiết kiệm chi phí: Tránh việc phải mua đi bán lại nhiều lần, chậm tiến độ thi công do hàng không lắp vừa.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng thực tế

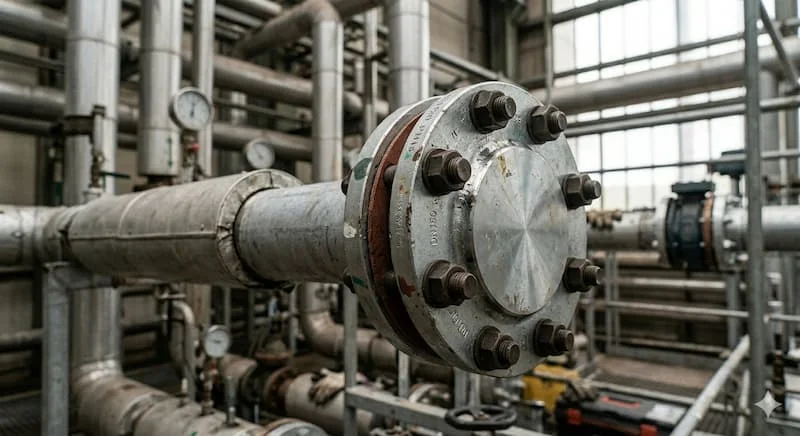

Bích mù DN 100 được tìm thấy ở hầu hết các trạm bơm, hệ thống chiller tòa nhà, và các đường ống dẫn dầu. Đặc biệt trong các dự án đang thi công dở dang, bích mù được lắp ở các đầu chờ để bảo vệ bên trong ống khỏi bụi bẩn, dị vật trước khi lắp đặt giai đoạn tiếp theo.

Sai lầm "kinh điển" khi mua hàng

• Chỉ nhớ kích thước DN100: Đây là sai lầm phổ biến nhất. Như đã phân tích, không có áp lực (PN) và tiêu chuẩn (JIS/BS/ANSI) thì 90% bạn sẽ mua sai hàng.

• Bỏ qua vật liệu: Sử dụng bích thép cho môi trường axit nồng độ nhẹ vì "nghĩ là nó bền", kết quả là bích bị ăn mòn thủng chỉ sau vài tháng sử dụng.

Checklist hướng dẫn chọn mua bích mù DN 100 chuẩn 100%

Trước khi lên đơn hàng, hãy kiểm tra danh sách sau:

1. Xác định kích thước ống: Có đúng là ống phi 114mm (DN100) không?

2. Kiểm tra áp suất hệ thống: Áp suất làm việc thực tế và áp suất thiết kế (PN10, PN16...).

3. Đối chiếu tiêu chuẩn mặt bích đang có: Các bích khác trên hệ thống đang dùng chuẩn gì thì bích mù phải dùng chuẩn đó.

4. Môi trường sử dụng: Nước, hóa chất, hơi nóng hay xăng dầu để chọn vật liệu Thép hay Inox.

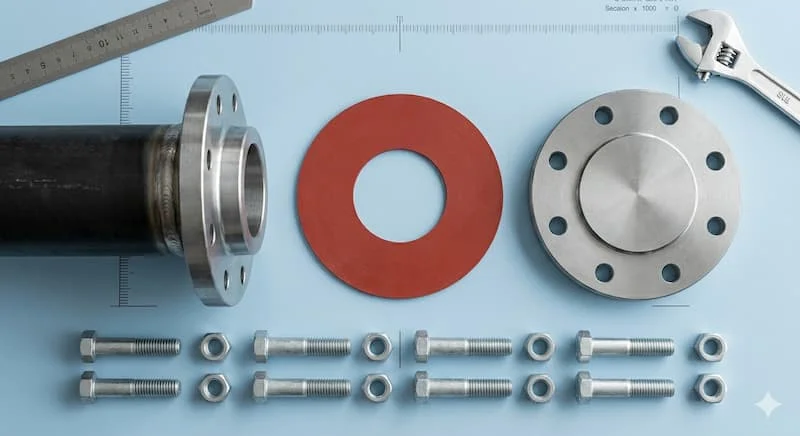

5. Phụ kiện đi kèm: Đừng quên mua kèm Bulong và Gioăng (Rubber hoặc PTFE) tương ứng.

Lưu ý khi lắp đặt:

Nên thực hiện siết bulong theo hình sao (đối xứng) để lực ép lên gioăng đều nhất, tránh hiện tượng vênh mặt bích gây rò rỉ cục bộ.

Câu hỏi thường gặp (FAQ)

1. DN100 là bao nhiêu mm?

DN100 là đường kính danh nghĩa, tương ứng với đường kính ngoài thực tế của ống nhựa hoặc ống thép là khoảng 114.3mm.

2. Bích mù DN100 PN16 chịu được áp lực bao nhiêu?

Trong điều kiện nhiệt độ tiêu chuẩn, nó chịu được áp lực tối đa là 16 Bar (tương đương khoảng 16kg/cm²).

3. Có thể dùng bích mù JIS 10K thay cho BS PN10 không?

Không. Dù cả hai đều dành cho áp lực trung bình nhưng kích thước tâm lỗ và đường kính ngoài khác nhau, không thể lắp lẫn.

4. Khi nào nên dùng bích mù Inox 316?

Khi hệ thống dẫn hóa chất ăn mòn mạnh, nước biển hoặc trong các môi trường yêu cầu vệ sinh an toàn thực phẩm khắt khe.

Kết luận

Bích mù DN100 tuy là một linh kiện đơn giản nhưng lại đóng vai trò "chốt chặn" an toàn cho toàn bộ hệ thống đường ống. Việc hiểu rõ về tiêu chuẩn, áp lực và vật liệu không chỉ giúp bạn tối ưu chi phí mà còn đảm bảo hệ thống vận hành bền bỉ, không sự cố.
