Nguyên lý hoạt động của Open Close Valve và cách kiểm soát dòng chảy trong đường ống

Open Close Valve là thuật ngữ dùng để chỉ các loại van đóng mở, có chức năng cho phép hoặc ngăn chặn dòng lưu chất đi qua đường ống. Thiết bị này được sử dụng rộng rãi trong hệ thống cấp nước, khí nén, hơi nóng, dầu khí và các dây chuyền sản xuất công nghiệp. Tùy theo yêu cầu vận hành, van có thể được điều khiển bằng tay hoặc tích hợp bộ truyền động điện, khí nén để đóng mở tự động.

Việc hiểu rõ nguyên lý hoạt động của Open Close Valve giúp người dùng lựa chọn đúng loại van, kiểm soát dòng chảy hiệu quả và nâng cao độ an toàn cho hệ thống. Vậy loại van này vận hành như thế nào và được ứng dụng ra sao trong thực tế? Hãy cùng tìm hiểu chi tiết dưới đây.

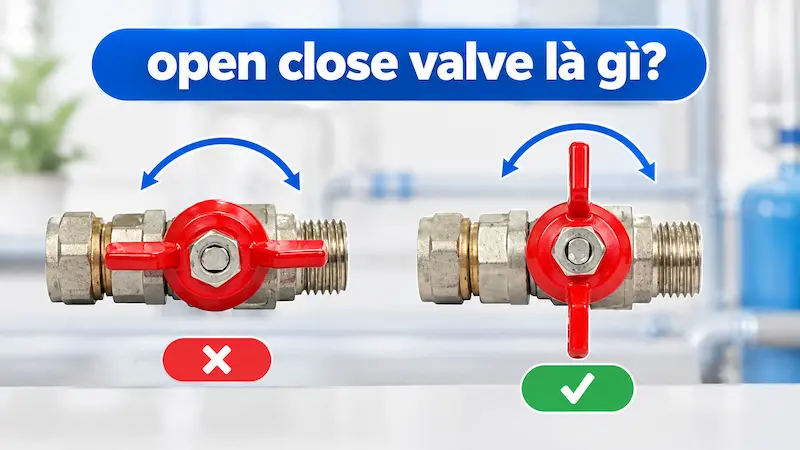

1. Open Close Valve là gì?

Open Close Valve, còn được gọi là On-Off Valve hoặc van đóng mở, là thiết bị cơ khí được lắp đặt trên đường ống nhằm kiểm soát trạng thái lưu thông của chất lỏng, khí hoặc hơi. Van hoạt động chủ yếu theo hai trạng thái cơ bản là mở hoàn toàn và đóng hoàn toàn.

Khi van ở trạng thái mở, dòng lưu chất có thể đi qua thân van để tiếp tục di chuyển đến các thiết bị phía sau. Khi van đóng, bộ phận chặn bên trong sẽ ngăn dòng lưu chất, giúp cô lập một đoạn đường ống hoặc dừng cấp môi chất cho thiết bị.

Khác với Control Valve – van điều tiết được thiết kế để thay đổi lưu lượng hoặc áp suất theo mức độ yêu cầu, Open Close Valve chủ yếu thực hiện chức năng bật/tắt dòng chảy. Một số loại van có thể được giữ ở vị trí mở một phần, nhưng điều đó không đồng nghĩa chúng phù hợp để điều tiết lưu lượng liên tục.

Hiện nay, Open Close Valve được sản xuất với nhiều kiểu cấu tạo như van bi, van cổng, van bướm, van cầu và van màng. Mỗi loại có đặc điểm riêng về khả năng đóng kín, tốc độ vận hành, tổn thất áp suất và môi trường sử dụng.

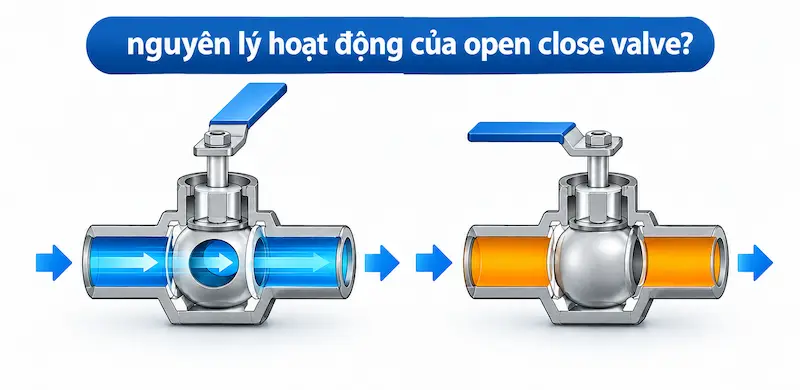

2. Nguyên lý hoạt động của Open Close Valve

Nguyên lý hoạt động chung của Open Close Valve dựa trên sự dịch chuyển của một bộ phận chặn bên trong thân van. Bộ phận này có thể là viên bi, đĩa van, cửa van hoặc màng chắn. Khi nhận tác động điều khiển, nó thay đổi vị trí để cho phép hoặc ngăn lưu chất đi qua.

2.1. Nguyên lý ở trạng thái mở (Open)

Khi van được đưa về trạng thái mở, bộ phận chặn di chuyển khỏi vị trí ngăn dòng chảy hoặc tạo ra một đường dẫn cho lưu chất đi qua.

Tùy theo thiết kế, cơ chế mở van có thể khác nhau:

• Với van bi, viên bi xoay để lỗ xuyên tâm nằm cùng hướng với đường ống.

• Với van cổng, đĩa van được nâng lên khỏi đường đi của dòng lưu chất.

• Với van bướm, đĩa van xoay để giảm mức cản trở dòng chảy.

• Với van màng, màng đàn hồi được nâng khỏi vị trí tiếp xúc làm kín.

Khi van mở hoàn toàn, dòng lưu chất có thể đi qua với mức cản trở tương ứng với thiết kế của van. Tuy nhiên, tổn thất áp suất thực tế còn phụ thuộc vào kích thước van, hình dạng đường dẫn, lưu lượng và đặc tính của môi chất.

Ở trạng thái này, hệ thống có thể tiếp tục cấp nước, khí hoặc hơi đến các thiết bị phía sau theo yêu cầu vận hành.

2.2. Nguyên lý ở trạng thái đóng (Close)

Khi van được chuyển sang trạng thái đóng, bộ phận chặn di chuyển đến vị trí ngăn đường lưu thông. Bề mặt làm kín tiếp xúc với vị trí tương ứng bên trong thân van, hạn chế hoặc ngăn dòng lưu chất đi qua.

Ví dụ, viên bi của van bi xoay khoảng 90 độ để lỗ dẫn dòng không còn nằm cùng hướng với đường ống. Với van cổng, đĩa van hạ xuống để chặn đường dẫn. Trong khi đó, van bướm đóng bằng cách xoay đĩa van về vị trí gần vuông góc với hướng dòng chảy.

Khả năng đóng kín phụ thuộc vào cấu tạo, vật liệu làm kín, áp suất chênh lệch và tình trạng kỹ thuật của van. Vì vậy, không nên mặc định mọi loại Open Close Valve đều có thể ngăn rò rỉ tuyệt đối trong mọi điều kiện.

Khi cần bảo trì máy bơm, thay thế đồng hồ đo hoặc sửa chữa một nhánh đường ống, van đóng mở giúp cô lập khu vực cần xử lý mà không nhất thiết phải dừng toàn bộ hệ thống.

2.3. Vai trò của bộ phận làm kín

Bộ phận làm kín là yếu tố quan trọng quyết định khả năng ngăn dòng lưu chất khi van đóng. Tùy loại van, chi tiết này có thể được chế tạo từ cao su kỹ thuật, PTFE hoặc các vật liệu chuyên dụng khác.

Trong quá trình sử dụng, bề mặt làm kín có thể bị mài mòn, biến dạng hoặc bám cặn. Những hiện tượng này khiến van đóng không kín, gây rò rỉ hoặc làm giảm hiệu quả cô lập đường ống.

Do đó, việc kiểm tra gioăng, đĩa van, viên bi và các bề mặt tiếp xúc cần được thực hiện định kỳ theo điều kiện làm việc cũng như khuyến cáo của nhà sản xuất.

3. Các phương thức vận hành Open Close Valve phổ biến

Tùy theo quy mô hệ thống và mức độ tự động hóa, Open Close Valve có thể được vận hành bằng tay, bằng điện hoặc bằng khí nén.

3.1. Van đóng mở bằng tay (Manual Valve)

Van vận hành bằng tay sử dụng tay gạt, tay quay hoặc vô lăng để truyền lực đến cơ cấu đóng mở bên trong.

Người vận hành trực tiếp xoay tay gạt hoặc quay vô lăng để thay đổi trạng thái van. Cấu tạo tương đối đơn giản giúp loại van này dễ sử dụng, thuận tiện bảo trì và không cần nguồn điện hoặc khí nén.

Van đóng mở bằng tay thường được lắp đặt trong hệ thống cấp nước dân dụng, đường ống phụ trợ, nhánh cấp nước trong nhà xưởng và những vị trí không yêu cầu điều khiển từ xa.

Tuy nhiên, khi van nằm ở vị trí khó tiếp cận hoặc hệ thống có số lượng van lớn, việc thao tác thủ công có thể mất thời gian và không phù hợp với quy trình tự động hóa.

3.2. Van đóng mở bằng điện (Electric Actuated Valve)

Van điều khiển điện sử dụng bộ truyền động điện để tạo chuyển động đóng hoặc mở van. Khi nhận tín hiệu điều khiển phù hợp, bộ truyền động sẽ tác động lên trục van để chuyển thiết bị sang trạng thái yêu cầu.

Tùy cấu hình, van có thể nhận tín hiệu từ công tắc, bộ điều khiển, PLC hoặc hệ thống giám sát trung tâm. Một số bộ truyền động có công tắc hành trình giúp xác định trạng thái đóng và mở.

Van đóng mở bằng điện thường được sử dụng trong hệ thống cấp nước tự động, dây chuyền sản xuất, xử lý nước và các quy trình cần điều khiển từ xa.

Khi lựa chọn, cần kiểm tra điện áp cấp, mô-men xoắn hoặc lực truyền động, thời gian đóng mở, cấp bảo vệ và chế độ hoạt động. Đặc biệt, cần xác định rõ bộ truyền động là loại đóng mở hai vị trí hay loại có khả năng điều tiết theo tín hiệu liên tục.

3.3. Van đóng mở bằng khí nén (Pneumatic Actuated Valve)

Van điều khiển khí nén sử dụng áp lực khí nén để tạo chuyển động cho bộ truyền động. Tùy thiết kế, chuyển động này có thể là dạng quay hoặc tịnh tiến để điều khiển cơ cấu van.

Khi khí nén được cấp vào bộ truyền động, piston hoặc cơ cấu truyền động sẽ dịch chuyển, làm van mở hoặc đóng. Với một số thiết kế, lò xo hồi vị giúp đưa van về trạng thái xác định khi mất nguồn khí.

Van khí nén thường được sử dụng trong các dây chuyền sản xuất công nghiệp, hệ thống đóng gói, chế biến thực phẩm và những khu vực yêu cầu đóng mở nhanh.

Ưu điểm của phương thức này là tốc độ phản hồi tốt và phù hợp với môi trường có sẵn hệ thống khí nén. Tuy nhiên, hiệu quả vận hành phụ thuộc vào chất lượng nguồn khí, áp suất cấp và tình trạng của bộ truyền động.

4. Cách Open Close Valve kiểm soát dòng chảy trong đường ống

Open Close Valve không chỉ đơn thuần thực hiện thao tác đóng và mở mà còn đóng vai trò quan trọng trong việc phân chia, cô lập và quản lý quá trình vận hành của hệ thống.

4.1. Ngắt dòng và cô lập thiết bị

Một trong những chức năng chính của Open Close Valve là cô lập một đoạn đường ống hoặc thiết bị khi cần kiểm tra, bảo dưỡng và sửa chữa.

Chẳng hạn, khi máy bơm cần thay thế hoặc đồng hồ đo cần được kiểm tra, người vận hành có thể đóng các van được bố trí tại vị trí phù hợp để ngăn dòng lưu chất đi vào khu vực làm việc.

Việc cô lập đúng cách giúp giảm lượng lưu chất thất thoát, hạn chế thời gian dừng hệ thống và tạo điều kiện bảo trì thuận tiện hơn.

Tuy nhiên, trong các hệ thống nguy hiểm hoặc có áp suất cao, chỉ đóng van không phải lúc nào cũng đủ để bảo đảm an toàn. Cần thực hiện đầy đủ quy trình cô lập, xả áp và khóa nguồn năng lượng theo quy định.

4.2. Đóng mở theo tín hiệu tự động

Trong hệ thống tự động hóa, Open Close Valve có thể kết hợp với cảm biến áp suất, cảm biến mức, cảm biến lưu lượng hoặc bộ điều khiển PLC.

Ví dụ, khi bồn chứa đạt mức chất lỏng cài đặt, bộ điều khiển có thể phát lệnh đóng van cấp để ngăn bồn bị tràn. Khi mức chất lỏng giảm xuống ngưỡng yêu cầu, hệ thống có thể phát lệnh mở van để tiếp tục cấp môi chất.

Tương tự, van có thể được điều khiển theo tín hiệu từ hệ thống giám sát để đóng hoặc mở một nhánh đường ống theo trình tự vận hành.

Cần lưu ý rằng việc tự động đóng van khi áp suất, nhiệt độ hoặc các thông số khác vượt giới hạn an toàn chỉ thực hiện được khi hệ thống được thiết kế với cảm biến, logic điều khiển và cơ cấu chấp hành phù hợp. Không phải mọi van đóng mở tự động đều có sẵn chức năng bảo vệ này.

4.3. open close valve

Trong một số hệ thống công nghiệp, van có thể được yêu cầu duy trì cố định ở trạng thái mở hoặc đóng để bảo đảm an toàn quy trình.

• LO (Locked Open): Van được khóa hoặc kiểm soát để duy trì trạng thái mở theo quy trình vận hành.

• LC (Locked Closed): Van được khóa hoặc kiểm soát để duy trì trạng thái đóng theo quy trình vận hành.

Các ký hiệu này thường liên quan đến quy trình vận hành và quản lý an toàn của nhà máy. Biện pháp khóa có thể bao gồm khóa cơ khí, thiết bị khóa van hoặc phương thức kiểm soát được quy định riêng.

Việc cố định trạng thái van giúp hạn chế thao tác nhầm, đặc biệt tại các đường ống quan trọng hoặc vị trí mà việc đóng mở sai có thể ảnh hưởng đến an toàn và hoạt động của hệ thống.

5. Phân biệt Open Close Valve và Control Valve

Open Close Valve và Control Valve đều được sử dụng để kiểm soát dòng lưu chất nhưng có mục đích vận hành khác nhau.

Open Close Valve chủ yếu thực hiện hai trạng thái đóng và mở. Thiết bị phù hợp với yêu cầu cấp hoặc ngắt dòng, cô lập thiết bị và chuyển đổi trạng thái vận hành.

Trong khi đó, Control Valve được thiết kế để điều chỉnh lưu lượng, áp suất, nhiệt độ hoặc mức chất lỏng theo tín hiệu điều khiển. Van có thể thay đổi độ mở theo nhiều mức khác nhau nhằm duy trì thông số quá trình theo giá trị đặt.

Ví dụ, van bi đóng mở bằng điện loại hai vị trí có thể dùng để ngắt nguồn nước cho một thiết bị. Nếu hệ thống cần duy trì lưu lượng nước ổn định theo nhu cầu thay đổi, kỹ sư có thể cân nhắc van điều tiết cùng bộ điều khiển phù hợp.

Không nên sử dụng Open Close Valve thông thường để điều tiết liên tục nếu nhà sản xuất không cho phép, bởi việc vận hành ở trạng thái mở một phần có thể làm tăng độ mài mòn, rung động hoặc tổn thất áp suất.

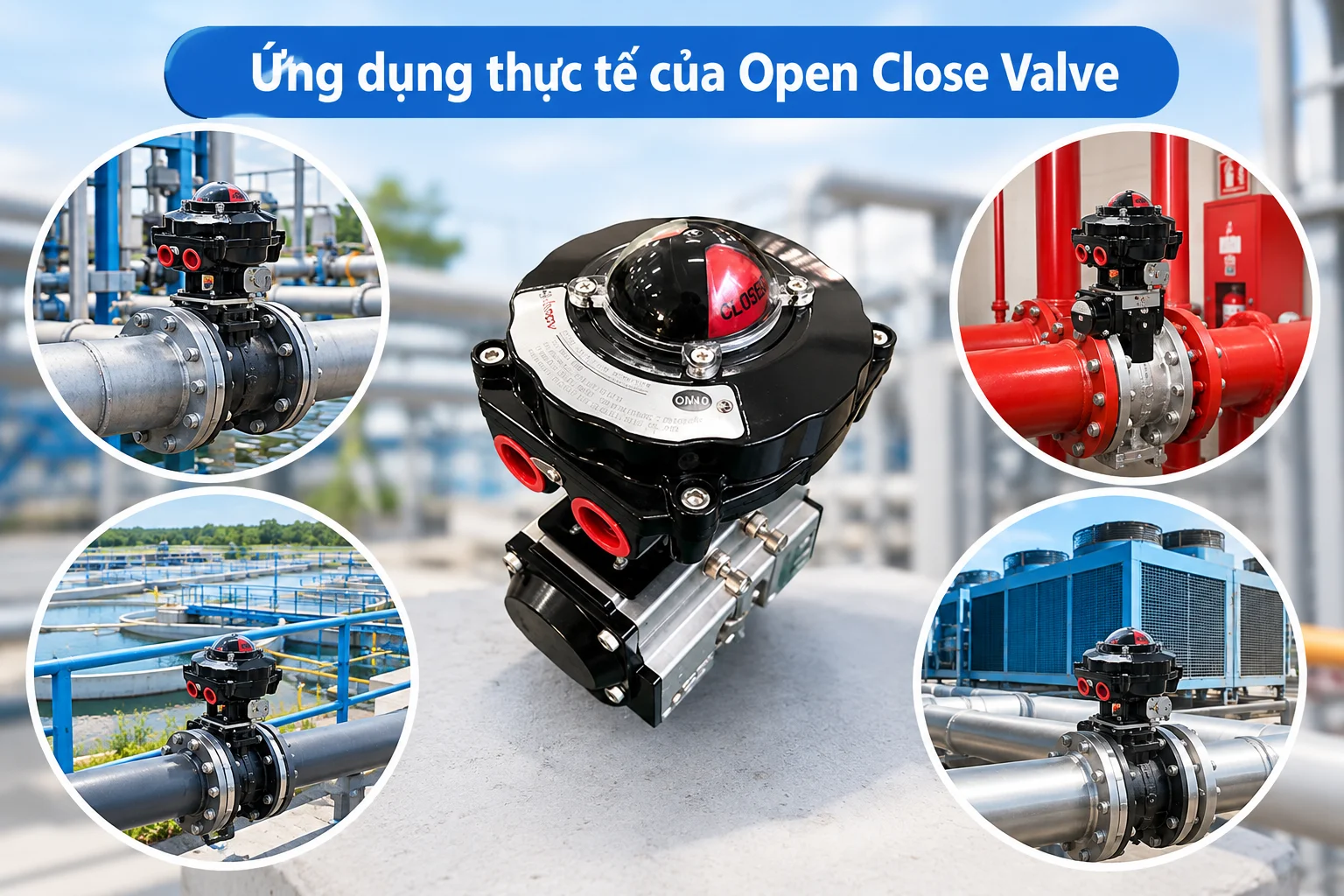

6. Ứng dụng thực tế của Open Close Valve

Nhờ cấu tạo đa dạng và khả năng vận hành bằng nhiều phương thức, Open Close Valve được sử dụng trong nhiều lĩnh vực.

• Hệ thống cấp nước: Đóng mở các nhánh đường ống, cô lập thiết bị và kiểm soát nguồn cấp cho từng khu vực.

• Hệ thống khí nén: Điều khiển việc cấp hoặc ngắt khí cho máy móc và thiết bị sản xuất.

• Ngành dầu khí: Cô lập các đoạn đường ống hoặc thiết bị theo yêu cầu vận hành và tiêu chuẩn an toàn.

• Hệ thống xử lý nước: Kiểm soát dòng nước qua bể chứa, bộ lọc và các cụm xử lý.

• Dây chuyền sản xuất: Tự động đóng mở dòng nguyên liệu hoặc môi chất theo trình tự của hệ thống điều khiển.

• Hệ thống HVAC: Điều khiển cấp nước hoặc các môi chất phù hợp trong những nhánh đường ống của hệ thống điều hòa và thông gió.

Đối với từng ứng dụng, cần lựa chọn van dựa trên môi chất, áp suất, nhiệt độ, lưu lượng, vật liệu và yêu cầu đóng kín. Những hệ thống đặc biệt như hơi nóng, hóa chất ăn mòn hoặc môi chất nguy hiểm cần sử dụng thiết bị được xác nhận phù hợp với điều kiện vận hành.

7. Lưu ý khi lựa chọn và sử dụng Open Close Valve

Để van hoạt động ổn định, người dùng nên kiểm tra một số yếu tố trước khi lắp đặt.

Thứ nhất, xác định chính xác chức năng cần thiết. Nếu hệ thống chỉ cần đóng mở, có thể lựa chọn van phù hợp với yêu cầu cô lập. Nếu cần điều chỉnh lưu lượng liên tục, nên xem xét Control Valve.

Thứ hai, kiểm tra kích thước kết nối, áp suất và nhiệt độ làm việc. Van phải đáp ứng điều kiện vận hành thực tế và tương thích với đường ống.

Thứ ba, lựa chọn vật liệu thân van và gioăng phù hợp với lưu chất. Không nên sử dụng cùng một loại van cho mọi môi trường chỉ vì kích thước kết nối giống nhau.

Thứ tư, nếu sử dụng bộ truyền động điện hoặc khí nén, cần kiểm tra nguồn cấp, tín hiệu điều khiển và trạng thái của van khi mất nguồn. Với hệ thống yêu cầu an toàn cao, cần xác định rõ van sẽ chuyển về trạng thái mở, đóng hay giữ nguyên vị trí khi xảy ra sự cố.

Cuối cùng, cần kiểm tra rò rỉ, tình trạng đóng mở và hoạt động của bộ truyền động định kỳ. Khi phát hiện van kẹt, đóng không kín hoặc phản hồi chậm, nên kiểm tra nguyên nhân và tiến hành bảo dưỡng theo hướng dẫn của nhà sản xuất.

8. Kết luận

Open Close Valve là thiết bị quan trọng trong các hệ thống đường ống, có chức năng đóng mở để kiểm soát dòng chất lỏng, khí hoặc hơi. Nguyên lý hoạt động của van dựa trên sự dịch chuyển của bộ phận chặn bên trong thân van, cho phép dòng lưu chất đi qua khi mở và hạn chế dòng chảy khi đóng.

Tùy theo yêu cầu sử dụng, van có thể được vận hành bằng tay, bộ truyền động điện hoặc khí nén. Thiết bị cũng có thể kết hợp với cảm biến và hệ thống PLC để thực hiện các lệnh đóng mở tự động, hỗ trợ quá trình vận hành và bảo trì.

Để lựa chọn đúng Open Close Valve, cần xác định rõ chức năng, môi chất, áp suất, nhiệt độ, kích thước kết nối và phương thức điều khiển. Việc lựa chọn và lắp đặt đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, giảm nguy cơ rò rỉ và nâng cao độ an toàn trong quá trình sử dụng.
