Cấu tạo van khóa hơi khí nén gồm những bộ phận nào? Chức năng của từng chi tiết

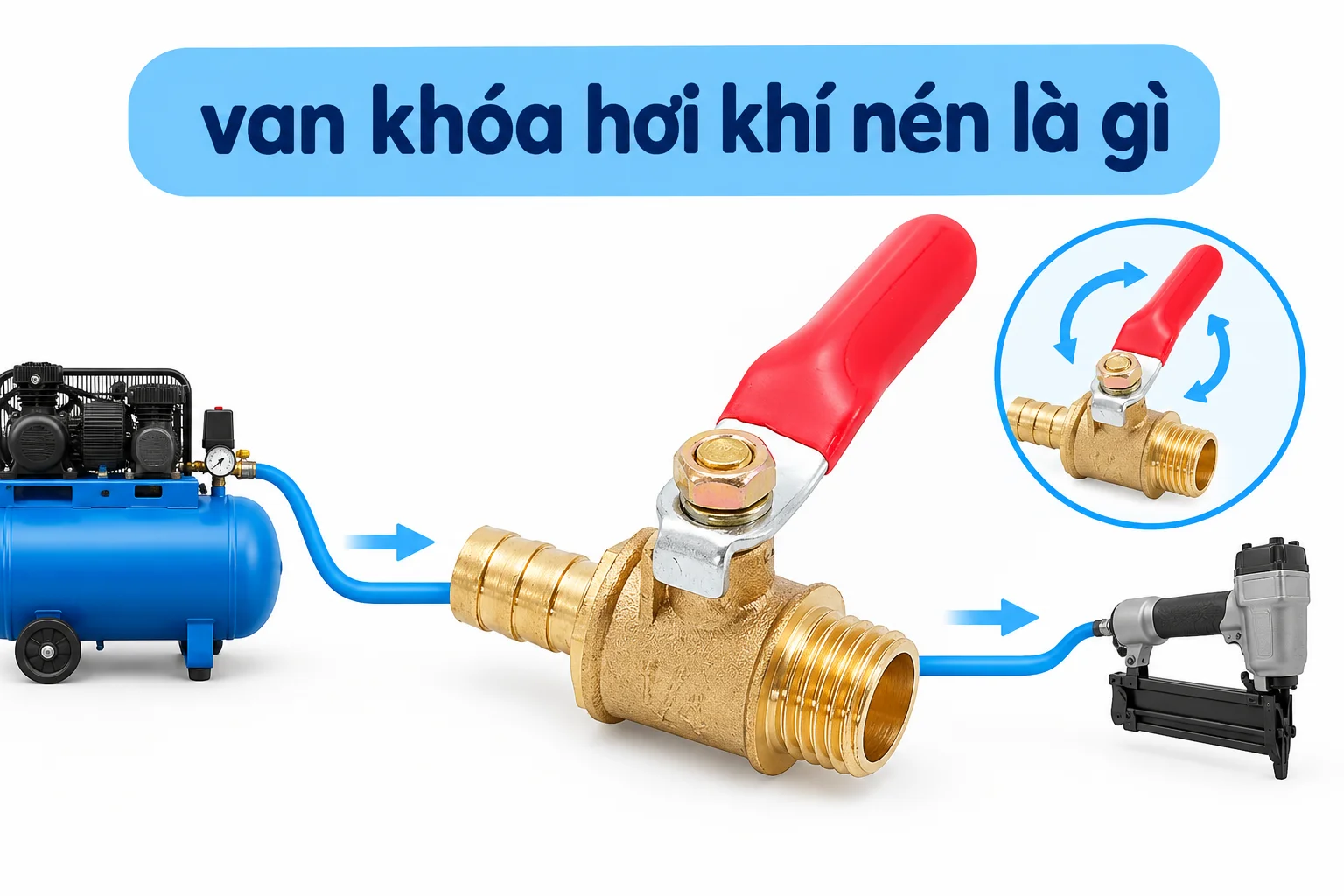

Van khóa hơi khí nén là thiết bị được sử dụng để đóng, mở và cô lập dòng khí trong hệ thống khí nén công nghiệp. Tùy theo thiết kế, van có thể vận hành bằng tay gạt, núm xoay hoặc kết hợp với cơ cấu điều khiển tự động. Trong đó, van bi tay gạt và van khóa khí nén dạng cơ là những lựa chọn phổ biến nhờ cấu tạo tương đối đơn giản, dễ thao tác và thuận tiện khi bảo trì.

Việc tìm hiểu cấu tạo van khóa hơi khí nén giúp người dùng hiểu rõ chức năng của từng bộ phận, lựa chọn sản phẩm phù hợp với hệ thống và phát hiện sớm các dấu hiệu hư hỏng trong quá trình sử dụng. Vậy van khóa hơi khí nén gồm những chi tiết nào? Hãy cùng tìm hiểu cụ thể qua bài viết dưới đây.

1. Tổng quan về cấu tạo van khóa hơi khí nén

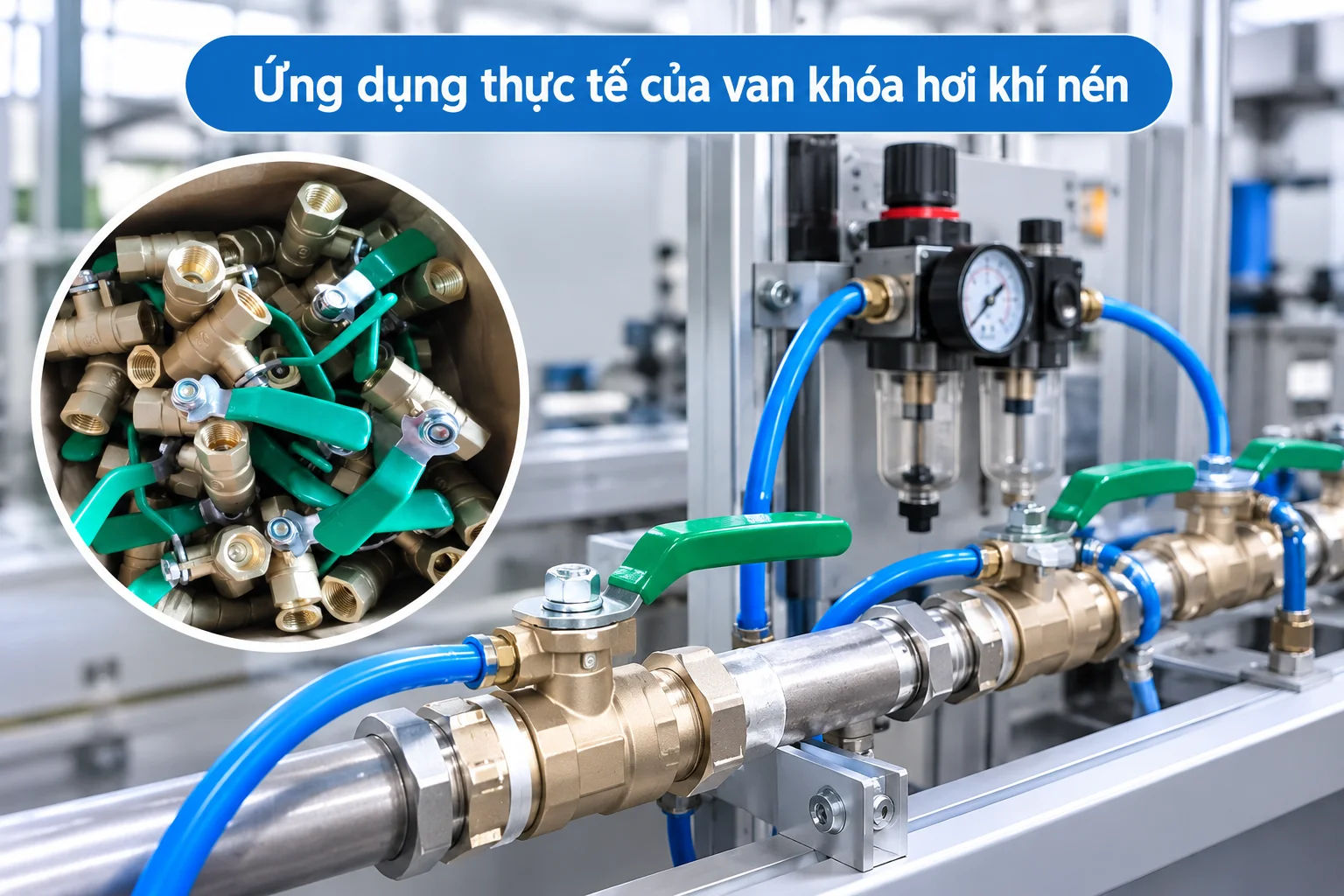

Van khóa hơi khí nén thường được lắp đặt trên đường ống dẫn khí nhằm kiểm soát việc cấp hoặc ngắt khí đến các thiết bị sử dụng. Tùy vào nguyên lý đóng mở và thiết kế sản phẩm, cấu tạo bên trong của van có thể khác nhau.

Đối với van bi tay gạt, cơ cấu đóng mở chính là một viên bi có lỗ xuyên tâm. Người vận hành tác động lên tay gạt để xoay viên bi, từ đó cho phép hoặc ngăn dòng khí đi qua.

Trong khi đó, một số loại van khóa khí nén sử dụng cơ cấu trượt, nút nhấn hoặc tay gạt chuyển vị trí để đóng mở các cổng khí. Những loại van này có thể được thiết kế với hai hoặc nhiều cổng kết nối, tùy thuộc vào chức năng điều khiển.

Nhìn chung, một van khóa khí nén dạng cơ phổ biến có thể bao gồm các bộ phận chính sau:

• Thân van.

• Bi van hoặc đĩa van.

• Trục van.

• Tay gạt hoặc núm xoay.

• Gioăng làm kín và vòng đệm.

• Đầu kết nối hoặc cổng khí.

Không phải mọi loại van đều có đầy đủ các chi tiết giống nhau. Vì vậy, khi tìm hiểu cấu tạo, cần xác định chính xác dòng van đang sử dụng để tránh nhầm lẫn giữa van bi khóa khí và van đảo chiều khí nén.

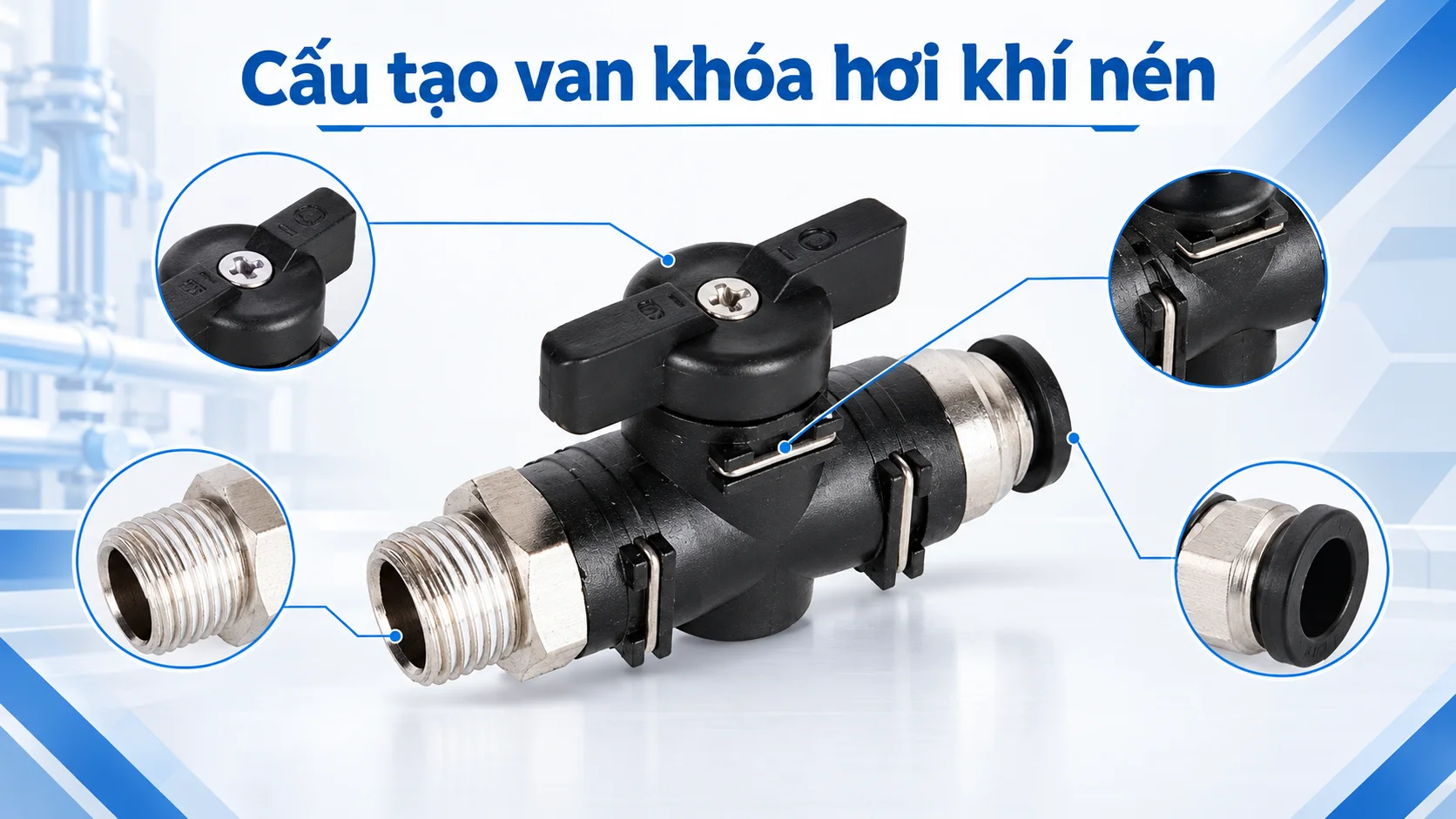

2. Cấu tạo van khóa hơi khí nén chi tiết

2.1. Thân van (Valve Body)

Thân van là bộ phận bao bọc các chi tiết bên trong, đồng thời tạo thành đường dẫn để khí nén đi qua. Đây là phần chịu tác động trực tiếp của áp suất làm việc và đóng vai trò quan trọng đối với độ bền của thiết bị.

Thân van thường được chế tạo từ các vật liệu như đồng thau mạ niken, inox hoặc nhựa kỹ thuật. Việc lựa chọn vật liệu phụ thuộc vào áp suất, nhiệt độ, môi trường làm việc và yêu cầu về khả năng chống ăn mòn.

Đối với van bi tay gạt dùng trong hệ thống khí nén, thân van thường có dạng khối với đường dẫn bên trong được gia công phù hợp với kích thước bi van. Hai đầu thân van có thể được thiết kế dạng ren trong, ren ngoài hoặc kết nối nhanh tùy theo model.

Chức năng chính của thân van gồm:

• Bảo vệ bi van, trục van và các chi tiết làm kín.

• Chịu áp lực của khí nén trong quá trình vận hành.

• Tạo đường dẫn khí từ đầu vào đến đầu ra.

• Hỗ trợ kết nối van với đường ống hoặc thiết bị sử dụng khí.

Khi lựa chọn thân van, người dùng cần kiểm tra vật liệu, kích thước cổng kết nối và áp suất làm việc tối đa. Không nên chỉ dựa vào kích thước ren để xác định khả năng chịu áp của sản phẩm.

2.2. Bi van hoặc đĩa van (Ball/Disc)

Bi van hoặc đĩa van là bộ phận trực tiếp thực hiện chức năng đóng và mở dòng khí. Cấu tạo cụ thể phụ thuộc vào loại van được sử dụng.

Đối với van bi khóa khí nén, bộ phận đóng mở là một viên bi có lỗ xuyên tâm. Khi lỗ trên viên bi nằm cùng hướng với đường dẫn của thân van, khí nén có thể đi qua. Khi viên bi xoay khoảng 90 độ, lỗ dẫn bị đặt vuông góc với hướng dòng khí, giúp ngăn dòng lưu thông.

Đối với van khóa dạng đĩa, bộ phận chặn có thể dịch chuyển hoặc xoay để đóng kín đường dẫn. Cơ chế vận hành và hình dạng đĩa phụ thuộc vào thiết kế của nhà sản xuất.

Trong quá trình sử dụng, bi van hoặc đĩa van phải duy trì được độ chính xác và bề mặt tiếp xúc phù hợp để hạn chế rò rỉ. Nếu chi tiết này bị trầy xước, biến dạng hoặc bám cặn, khả năng đóng kín có thể giảm.

Vì vậy, khi kiểm tra van có hiện tượng rò khí dù đã đóng hoàn toàn, cần xem xét tình trạng của bộ phận đóng mở và các bề mặt làm kín liên quan.

2.3. Trục van (Stem)

Trục van là chi tiết liên kết bộ phận điều khiển với cơ cấu đóng mở bên trong. Ở van bi tay gạt, trục van truyền mô-men xoay từ tay gạt xuống viên bi, giúp thay đổi trạng thái của van.

Trục thường được chế tạo từ kim loại có độ bền cơ học phù hợp, chẳng hạn đồng hợp kim hoặc thép không gỉ, tùy theo cấu tạo sản phẩm.

Bộ phận này thường có các chức năng chính:

• Truyền lực từ tay gạt đến bi van.

• Giữ liên kết cơ học giữa bộ phận điều khiển và cơ cấu đóng mở.

• Hỗ trợ định vị bi van ở trạng thái mở hoặc đóng.

• Kết hợp với gioăng hoặc vòng đệm để hạn chế rò rỉ tại vị trí xuyên qua thân van.

Trục van cần được gia công chính xác để chuyển động ổn định, tránh hiện tượng lỏng, kẹt hoặc khó xoay. Nếu trục bị cong, mòn hoặc hư hỏng, người vận hành có thể gặp khó khăn khi đóng mở, thậm chí không thể đưa van về đúng trạng thái yêu cầu.

2.4. Tay gạt hoặc núm xoay (Lever/Handle)

Tay gạt là bộ phận giúp người vận hành điều khiển van trực tiếp bằng tay. Chi tiết này thường được làm từ thép, hợp kim nhôm hoặc kim loại có lớp phủ bảo vệ.

Ở nhiều loại van bi, tay gạt được thiết kế để xoay khoảng 90 độ giữa hai trạng thái mở và đóng. Khi tay gạt nằm cùng hướng với đường ống, van bi thường ở trạng thái mở. Khi tay gạt nằm vuông góc với đường ống, van thường ở trạng thái đóng.

Tuy nhiên, cách xác định trạng thái cần được đối chiếu với thiết kế thực tế của từng model, đặc biệt với các loại van có cơ cấu vận hành khác biệt.

Tay gạt có những vai trò sau:

• Tạo lực điều khiển cho trục van.

• Giúp người dùng đóng mở nhanh chóng.

• Hỗ trợ nhận biết trạng thái hoạt động của van.

• Tạo thuận lợi cho việc thao tác và bảo trì.

Trong quá trình sử dụng, không nên dùng dụng cụ nối dài để tăng lực xoay nếu nhà sản xuất không cho phép. Việc tác động lực quá lớn có thể làm cong tay gạt, hỏng trục hoặc ảnh hưởng đến cơ cấu làm kín.

2.5. Gioăng làm kín và vòng đệm (Seal/Seat)

Gioăng làm kín là nhóm chi tiết quan trọng, giúp hạn chế khí nén thoát ra ngoài và ngăn rò rỉ tại các vị trí tiếp xúc bên trong van.

Tùy theo thiết kế, vật liệu làm kín có thể gồm PTFE, NBR hoặc các loại polymer đàn hồi chuyên dụng. Mỗi vật liệu có giới hạn riêng về nhiệt độ, áp suất và khả năng tương thích với môi chất.

Trong van bi tay gạt, vòng đệm làm kín thường được bố trí xung quanh bi van để tạo bề mặt tiếp xúc kín khi đóng mở. Ngoài ra, gioăng tại trục van và các vị trí lắp ghép giúp hạn chế khí rò rỉ ra môi trường bên ngoài.

Các chức năng chính của gioăng và vòng đệm gồm:

• Tăng độ kín giữa bi van và thân van.

• Hạn chế rò khí tại vị trí trục van.

• Giảm ma sát trong quá trình xoay ở những thiết kế phù hợp.

• Hỗ trợ duy trì hiệu quả đóng kín trong điều kiện làm việc quy định.

Sau một thời gian sử dụng, gioăng có thể bị lão hóa, chai cứng, biến dạng hoặc mài mòn. Đây là một trong những nguyên nhân khiến van bị rò khí, đóng không kín hoặc xuất hiện tiếng xì khi hệ thống đang vận hành.

Khi thay thế gioăng, cần chọn đúng vật liệu và kích thước theo hướng dẫn của nhà sản xuất. Không nên sử dụng vật liệu làm kín tùy ý vì chúng có thể không tương thích với khí, dầu bôi trơn hoặc nhiệt độ làm việc của hệ thống.

2.6. Đầu kết nối và van khóa hơi khí nén (Ports/Connectors)

Đầu kết nối là bộ phận dùng để lắp van vào hệ thống đường ống dẫn khí nén. Tùy theo loại van và đường ống, kết nối có thể là ren hoặc dạng cắm nhanh.

Kết nối ren: Thường xuất hiện ở các van bi và van khóa khí nén lắp trên đường ống cứng. Kích thước ren cần tương thích với phụ kiện đường ống, chẳng hạn ren tiêu chuẩn phù hợp theo thiết kế của sản phẩm.

Kết nối nhanh: Thường dùng cho các van khóa khí nén cỡ nhỏ, kết hợp với ống mềm PU hoặc nylon. Khi lắp đặt, đầu ống được cắm vào khớp nối để tạo liên kết kín.

Chức năng của đầu kết nối gồm:

• Dẫn khí vào và ra khỏi van.

• Tạo liên kết cơ học với đường ống.

• Hạn chế rò khí tại các vị trí lắp đặt.

• Hỗ trợ tháo lắp khi cần sửa chữa hoặc thay thế.

Khi lắp van, cần bảo đảm đường ống được cắt gọn, sạch và không bị biến dạng. Với kết nối ren, sử dụng vật liệu làm kín phù hợp với tiêu chuẩn ren và hướng dẫn lắp đặt. Với khớp nối nhanh, cần cắm ống đúng độ sâu và kiểm tra độ kín trước khi đưa hệ thống vào hoạt động.

Đối với van đảo chiều khí nén có nhiều cổng, cần phân biệt rõ cổng cấp khí, cổng làm việc và cổng xả theo ký hiệu trên thân van. Không nên áp dụng sơ đồ kết nối của van bi hai cổng cho những loại van có chức năng điều khiển phức tạp hơn.

3. Nguyên lý hoạt động liên quan đến cấu tạo van khóa hơi khí nén

Cấu tạo của van quyết định cách thức đóng mở và kiểm soát dòng khí. Với van bi tay gạt, quá trình vận hành diễn ra theo hai trạng thái cơ bản.

Khi mở van: Người vận hành gạt tay cầm để xoay trục và bi van. Khi lỗ xuyên tâm của bi nằm cùng hướng với đường dẫn, khí nén đi từ cổng đầu vào sang cổng đầu ra.

Khi đóng van: Tay gạt được xoay về vị trí đóng, làm bi van xoay theo trục. Lỗ dẫn khí không còn nằm cùng hướng với đường ống, từ đó ngăn dòng khí đi qua.

Trong cả hai trạng thái, gioăng và vòng đệm đóng vai trò hỗ trợ làm kín. Thân van chịu áp lực, còn trục van và tay gạt truyền lực để thay đổi vị trí của bi.

Với những dòng van khóa dạng trượt hoặc van đảo chiều, nguyên lý có thể khác. Bộ phận điều khiển sẽ dịch chuyển lõi van để đóng hoặc mở các cổng khí tương ứng. Vì vậy, cần căn cứ vào sơ đồ vận hành của từng sản phẩm để xác định chính xác đường đi của lưu chất.

4. Những lưu ý khi kiểm tra và bảo dưỡng van khóa hơi khí nén

Để van hoạt động ổn định và duy trì độ kín, người dùng nên kiểm tra thiết bị định kỳ theo điều kiện làm việc thực tế.

Trước tiên, cần quan sát thân van và các đầu kết nối để phát hiện vết nứt, ăn mòn hoặc dấu hiệu rò khí. Nếu xuất hiện tiếng xì bất thường, có thể sử dụng phương pháp kiểm tra rò rỉ phù hợp với quy trình an toàn của hệ thống.

Tiếp theo, kiểm tra tay gạt và trục van. Nếu thao tác nặng, kẹt hoặc không thể chuyển hết hành trình, cần xác định nguyên nhân trước khi tiếp tục sử dụng. Không nên cố xoay mạnh vì có thể làm hỏng các chi tiết bên trong.

Gioăng làm kín cũng cần được kiểm tra khi van bị rò khí hoặc không giữ được trạng thái đóng. Nếu gioăng hư hỏng, cần thay thế đúng chủng loại thay vì chỉ siết chặt các chi tiết bên ngoài.

Đặc biệt, trước khi tháo van khỏi đường ống, cần ngắt nguồn khí, cô lập hệ thống và xả hết áp suất còn lại theo quy trình an toàn. Không tháo van khi hệ thống vẫn đang chịu áp lực.

Ngoài ra, cần đối chiếu áp suất làm việc, nhiệt độ và vật liệu van với thông số thực tế của hệ thống. Nếu thiết bị được sử dụng cho hơi nóng thay vì khí nén thông thường, phải xác nhận van và vật liệu làm kín được thiết kế phù hợp với nhiệt độ, áp suất của hơi.

5. Kinh nghiệm lựa chọn van khóa hơi khí nén phù hợp

Khi lựa chọn van khóa hơi khí nén, người dùng nên xem xét đồng thời cấu tạo, thông số kỹ thuật và điều kiện sử dụng.

• Chọn đúng loại van: Van bi tay gạt phù hợp với nhu cầu đóng mở thủ công đơn giản; các loại van trượt hoặc van đảo chiều được lựa chọn theo chức năng điều khiển yêu cầu.

• Kiểm tra vật liệu thân van: Đồng thau, inox và nhựa kỹ thuật có đặc tính khác nhau về độ bền, khả năng chống ăn mòn và điều kiện làm việc.

• Xác định kích thước kết nối: Chọn đúng kích thước ren hoặc đường kính ống phù hợp với hệ thống hiện có.

• Đối chiếu áp suất và nhiệt độ: Không sử dụng van vượt quá giới hạn do nhà sản xuất quy định.

• Kiểm tra vật liệu gioăng: Bảo đảm tương thích với môi chất và điều kiện vận hành.

• Ưu tiên sản phẩm có thông số rõ ràng: Nên lựa chọn van có tài liệu kỹ thuật, nguồn gốc và hướng dẫn lắp đặt cụ thể.

Việc lựa chọn đúng thiết bị giúp hạn chế rò khí, giảm thời gian bảo trì và nâng cao độ tin cậy của hệ thống.

6. Kết luận

Cấu tạo van khóa hơi khí nén gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng đóng mở và kiểm soát dòng khí. Với van bi tay gạt, các chi tiết quan trọng nhất là thân van, bi van, trục van, tay gạt, gioăng làm kín và đầu kết nối.

Mỗi bộ phận đảm nhiệm một vai trò riêng: thân van chịu áp lực, bi van ngăn hoặc cho khí đi qua, trục van truyền lực, tay gạt giúp thao tác, gioăng hạn chế rò rỉ và đầu kết nối liên kết van với đường ống.

Hiểu rõ chức năng của từng chi tiết giúp người dùng lựa chọn đúng sản phẩm, lắp đặt chính xác và bảo dưỡng hiệu quả. Tuy nhiên, cần phân biệt van bi khóa khí với van đảo chiều khí nén và van chuyên dụng cho hơi nóng để bảo đảm thiết bị đáp ứng đúng yêu cầu vận hành của hệ thống.
