Van DN150 là gì? Kích thước, cấu tạo và ứng dụng trong hệ thống đường ống

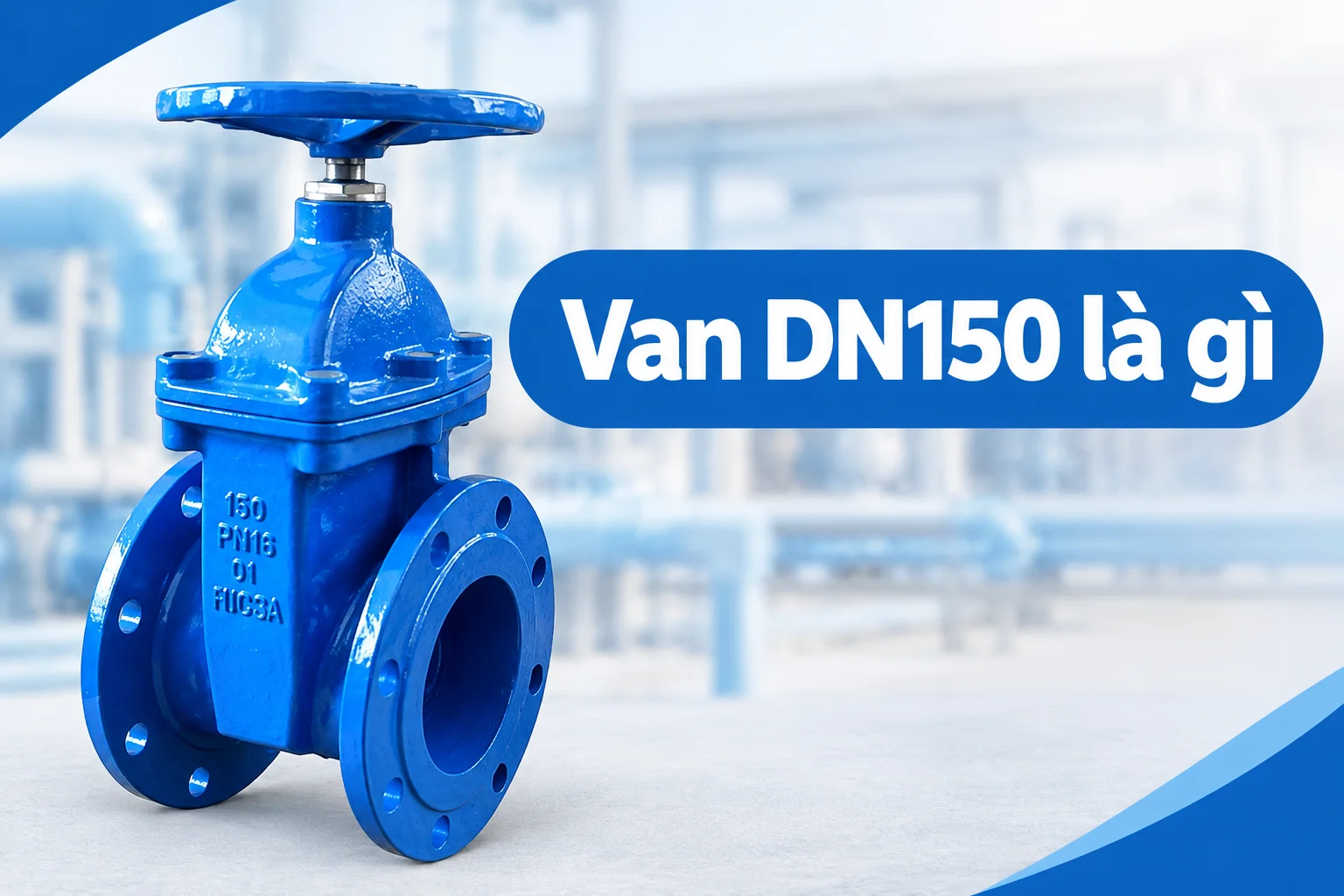

1. Van DN150 là gì?

Van DN150 là dòng van công nghiệp có kích thước danh nghĩa DN150, thường được sử dụng trong các hệ thống đường ống có lưu lượng lớn như cấp thoát nước, phòng cháy chữa cháy (PCCC), HVAC, xử lý nước thải và sản xuất công nghiệp. DN150 tương đương với kích thước danh nghĩa 150 mm hoặc 6 inch, phù hợp với nhiều tuyến ống chính trong các công trình dân dụng và công nghiệp.

Điểm cần lưu ý là DN150 không có nghĩa đường kính trong thực tế của van luôn bằng 150 mm. Đây là ký hiệu kích thước danh nghĩa dùng để xác định cỡ van và khả năng tương thích với đường ống theo tiêu chuẩn sản xuất. Với ống thép có kích thước danh nghĩa NPS 6, đường kính ngoài thường là 168,3 mm. Tuy nhiên, kích thước thực tế có thể khác nhau tùy vật liệu và tiêu chuẩn đường ống.

Van DN150 có nhiều chủng loại như van bướm, van cổng, van bi, van cầu và van một chiều. Mỗi loại có nguyên lý hoạt động và mục đích sử dụng riêng. Tùy theo yêu cầu vận hành, người dùng có thể lựa chọn van điều khiển bằng tay quay, tay gạt, bộ truyền động điện hoặc khí nén.

Nhờ khả năng đáp ứng các hệ thống đường ống kích thước lớn, van DN150 góp phần kiểm soát dòng chảy, cô lập thiết bị khi bảo trì và bảo vệ hệ thống trong quá trình vận hành.

2. Kích thước cơ bản của van DN150

Kích thước là một trong những yếu tố quan trọng khi lựa chọn van công nghiệp. Việc xác định đúng kích thước DN150 giúp bảo đảm van có thể kết nối phù hợp với đường ống, hạn chế rò rỉ và tránh phát sinh chi phí thay đổi phụ kiện trong quá trình lắp đặt.

Các thông số cơ bản của van DN150 bao gồm:

• Kích thước danh nghĩa: DN150.

• Kích thước quy đổi: Khoảng 6 inch.

• Đường kính ngoài của ống thép NPS 6: Thường là 168,3 mm.

• Kiểu kết nối: Mặt bích là lựa chọn phổ biến; ngoài ra còn có một số thiết kế kết nối khác tùy loại van.

• Tiêu chuẩn mặt bích: Có thể sử dụng DIN/EN, JIS hoặc ASME/ANSI tùy thiết kế.

• Cấp áp lực: Có thể gặp PN10, PN16, PN25 hoặc các cấp áp lực khác tùy dòng sản phẩm.

• Vật liệu chế tạo: Gang, gang cầu, thép, inox hoặc nhựa kỹ thuật tùy môi chất và điều kiện làm việc.

Kích thước mặt bích của van DN150 không giống nhau trong mọi trường hợp. Đường kính ngoài mặt bích, số lượng lỗ bu lông, đường kính vòng chia lỗ và độ dày mặt bích phụ thuộc vào tiêu chuẩn kết nối cũng như cấp áp lực.

Vì vậy, khi mua van DN150, người dùng không nên chỉ dựa vào ký hiệu DN150 mà cần đối chiếu bản vẽ kỹ thuật, tiêu chuẩn mặt bích, cấp áp lực và kích thước thực tế của đường ống.

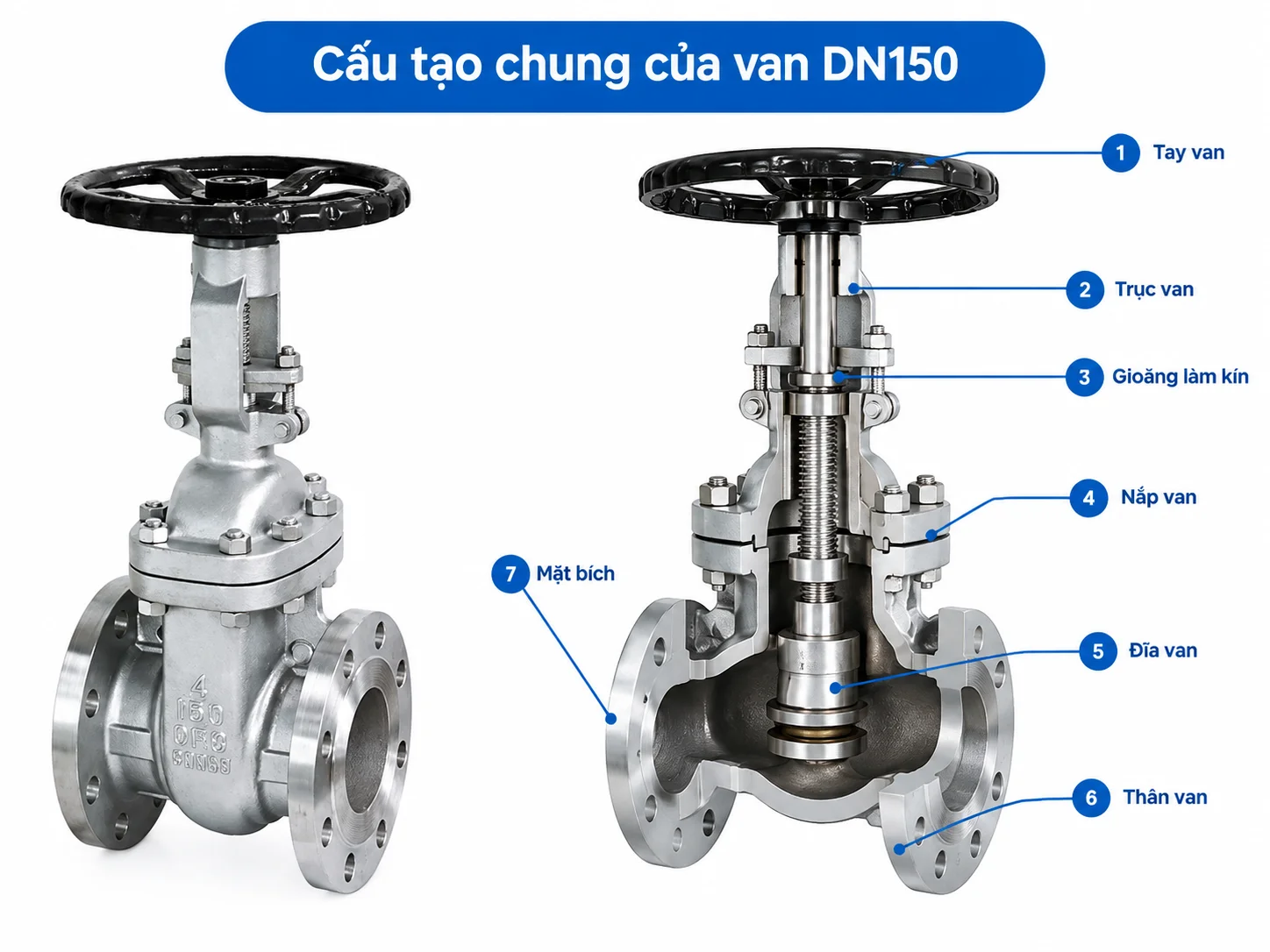

3. Cấu tạo chung của van DN150

Van DN150 có cấu tạo khác nhau tùy theo chủng loại. Tuy nhiên, phần lớn các dòng van công nghiệp đều có những bộ phận cơ bản giúp thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy.

3.1. Thân van

Thân van là bộ phận bao bọc các chi tiết bên trong, đồng thời tạo kết cấu để kết nối với đường ống. Đây cũng là bộ phận chịu tác động của áp suất và điều kiện môi trường trong quá trình vận hành.

Thân van DN150 thường được chế tạo từ gang, gang cầu, thép, inox hoặc nhựa kỹ thuật. Với hệ thống cấp nước thông thường, van gang và gang cầu được sử dụng khá phổ biến nhờ độ bền và chi phí hợp lý. Trong môi trường có yêu cầu chống ăn mòn cao, van inox có thể là lựa chọn phù hợp nếu vật liệu tương thích với lưu chất.

3.2. Đĩa van, bi van hoặc cửa van

Đây là bộ phận trực tiếp kiểm soát dòng chảy qua van. Hình dạng và cơ chế chuyển động phụ thuộc vào từng loại sản phẩm.

Ở van bướm DN150, đĩa van xoay quanh trục để đóng hoặc mở dòng chảy. Van bi DN150 sử dụng viên bi có lỗ xuyên tâm, còn van cổng DN150 sử dụng cửa van chuyển động lên xuống. Đối với van một chiều, bộ phận đóng mở hoạt động dựa trên chênh lệch áp suất và hướng dòng chảy.

3.3. Trục van

Trục van có nhiệm vụ truyền chuyển động từ bộ phận điều khiển đến đĩa van, bi van hoặc cửa van. Tùy thiết kế, trục có thể chịu lực xoắn, lực nâng hoặc các tải trọng cơ học phát sinh khi vận hành.

Vật liệu trục cần đáp ứng yêu cầu về độ bền và khả năng chống ăn mòn để hạn chế tình trạng kẹt van, biến dạng hoặc hư hỏng sau thời gian dài sử dụng.

3.4. Gioăng làm kín

Gioăng làm kín giúp hạn chế rò rỉ tại các vị trí tiếp xúc giữa những bộ phận của van hoặc giữa van và đường ống. Các vật liệu thường gặp gồm EPDM, NBR và PTFE, được lựa chọn theo nhiệt độ, áp suất và tính chất hóa học của môi chất.

Không phải mọi loại gioăng đều phù hợp với nước nóng, dầu, dung môi hoặc hóa chất. Do đó, cần kiểm tra khả năng tương thích của vật liệu trước khi sử dụng.

3.5. Bộ phận điều khiển

Van DN150 có thể sử dụng tay quay, hộp số giảm tốc, tay gạt hoặc bộ truyền động tự động bằng điện và khí nén.

Đối với van có kích thước lớn, tay quay kết hợp hộp số giúp giảm lực thao tác. Trong các hệ thống cần điều khiển từ xa hoặc tích hợp tự động hóa, bộ truyền động điện hoặc khí nén hỗ trợ đóng mở theo tín hiệu điều khiển, tùy cấu hình thiết bị.

4. Các loại van DN150 phổ biến hiện nay

Trên thị trường có nhiều dòng van DN150 phục vụ những mục đích khác nhau. Việc lựa chọn đúng chủng loại giúp hệ thống vận hành ổn định và đáp ứng yêu cầu kỹ thuật.

4.1. Van bướm DN150

Van bướm DN150 sử dụng đĩa van xoay quanh trục để đóng mở dòng chảy. Thiết kế tương đối gọn, trọng lượng thường thấp hơn một số loại van cùng kích thước và dễ lắp đặt trong nhiều hệ thống đường ống.

Sản phẩm thường được sử dụng trong hệ thống cấp thoát nước, xử lý nước thải, HVAC và một số dây chuyền công nghiệp. Van bướm có thể điều khiển bằng tay gạt, tay quay hoặc bộ truyền động điện, khí nén tùy thiết kế.

4.2. Van cổng DN150

Van cổng DN150 hoạt động bằng cách nâng hoặc hạ cửa van để đóng mở dòng chảy. Khi mở hoàn toàn, nhiều thiết kế van cổng tạo đường lưu thông tương đối thông thoáng, phù hợp với nhiệm vụ cô lập đường ống.

Loại van này thường xuất hiện trong mạng lưới cấp nước, trạm bơm và hệ thống đường ống công nghiệp. Van cổng chủ yếu dùng để đóng hoặc mở hoàn toàn, không nên sử dụng để điều tiết lưu lượng kéo dài nếu nhà sản xuất không cho phép.

4.3. Van bi DN150

Van bi DN150 sử dụng viên bi có lỗ xuyên tâm để kiểm soát dòng chảy. Khi bi xoay đến vị trí mở, lưu chất đi qua lỗ bi; khi xoay đến vị trí đóng, đường dẫn bị chặn lại.

Van bi có ưu điểm đóng mở nhanh và khả năng làm kín tốt khi được lựa chọn đúng thiết kế. Tuy nhiên, kích thước DN150 có thể khiến van nặng và cần lực vận hành lớn hơn, vì vậy một số sản phẩm sử dụng hộp số hoặc bộ truyền động tự động.

4.4. Van cầu DN150

Van cầu DN150 được thiết kế để kiểm soát và điều tiết lưu lượng. Cửa van di chuyển tương đối với bề mặt làm kín, cho phép điều chỉnh mức độ mở theo yêu cầu vận hành.

Loại van này phù hợp với các hệ thống cần kiểm soát lưu lượng thường xuyên. Khi lựa chọn, cần xem xét tổn thất áp suất, nhiệt độ và áp lực làm việc để bảo đảm phù hợp với ứng dụng.

4.5. Van một chiều DN150

Van một chiều DN150 có chức năng cho phép dòng chảy đi theo một hướng và hạn chế dòng chảy ngược. Thiết bị thường được lắp trên đường ống cấp nước hoặc gần máy bơm nhằm giảm nguy cơ dòng chảy đảo chiều gây ảnh hưởng đến hệ thống.

Các thiết kế phổ biến gồm van một chiều lá lật, van một chiều lò xo và van một chiều dạng cánh bướm. Việc lựa chọn cần căn cứ vào lưu lượng, áp suất, hướng lắp đặt và nguy cơ búa nước.

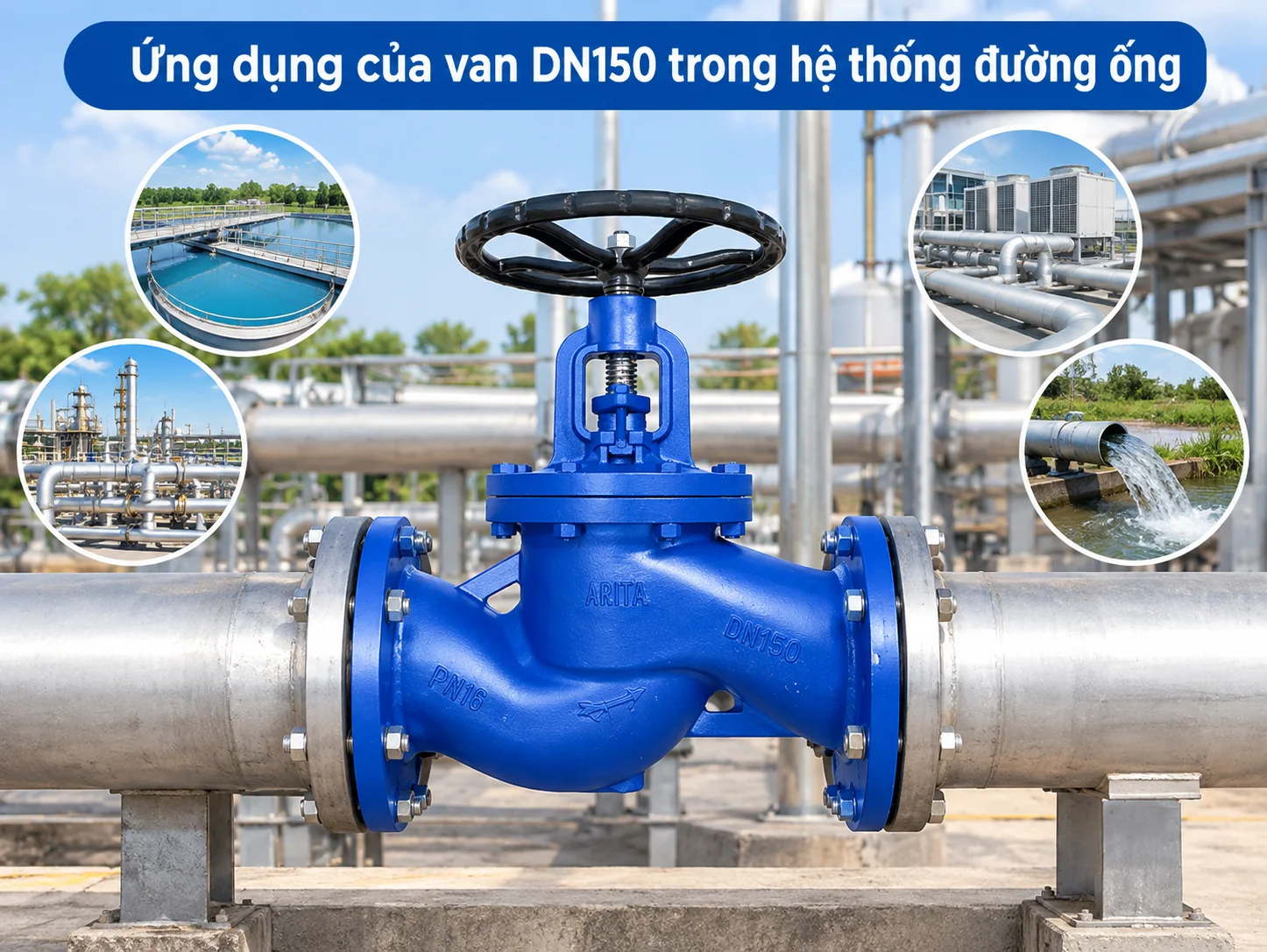

5. Ứng dụng của van DN150 trong hệ thống đường ống

Nhờ kích thước danh nghĩa lớn và sự đa dạng về chủng loại, van DN150 được sử dụng trong nhiều lĩnh vực khác nhau.

5.1. Hệ thống cấp thoát nước

Van DN150 thường được lắp trên các tuyến ống chính tại trạm bơm, nhà máy nước, khu đô thị và khu công nghiệp. Thiết bị giúp cô lập từng đoạn ống khi bảo trì, kiểm soát việc cấp nước và hỗ trợ vận hành mạng lưới phân phối.

Trong hệ thống thoát nước, van phù hợp có thể được sử dụng để kiểm soát dòng chảy hoặc ngăn dòng chảy ngược tùy theo thiết kế.

5.2. Hệ thống phòng cháy chữa cháy

Trong hệ thống PCCC, van DN150 có thể được sử dụng trên các tuyến ống cấp nước chính, tùy theo thiết kế được phê duyệt. Van giúp đóng mở và cô lập các khu vực đường ống khi kiểm tra hoặc bảo dưỡng.

Việc lựa chọn van cần đáp ứng yêu cầu kỹ thuật, áp suất làm việc và tiêu chuẩn áp dụng cho công trình PCCC. Không nên chỉ căn cứ vào kích thước DN150 để xác định van có phù hợp với hệ thống hay không.

5.3. Hệ thống HVAC và Chiller

Các hệ thống điều hòa trung tâm và Chiller sử dụng mạng lưới đường ống để tuần hoàn nước lạnh hoặc nước giải nhiệt. Van DN150 có thể được lắp tại các tuyến ống có lưu lượng lớn nhằm phục vụ đóng mở, bảo trì và điều chỉnh hoạt động theo thiết kế hệ thống.

Vật liệu thân van và gioăng làm kín cần phù hợp với nhiệt độ, áp suất và chất lượng nước tuần hoàn.

5.4. Nhà máy và khu công nghiệp

Trong các nhà máy, van DN150 được sử dụng trong hệ thống cấp nước sản xuất, xử lý nước thải và một số dây chuyền vận chuyển chất lỏng công nghiệp. Với môi trường có hóa chất, dầu hoặc chất lỏng có tính ăn mòn, cần lựa chọn vật liệu thân van, đĩa van và gioăng phù hợp với từng loại môi chất.

Đối với ngành thực phẩm và dược phẩm, cần ưu tiên các thiết kế đáp ứng yêu cầu vệ sinh, khả năng làm sạch và tiêu chuẩn vật liệu tương ứng.

6. Kinh nghiệm lựa chọn van DN150 phù hợp

Để lựa chọn van DN150 đúng nhu cầu, người mua nên xem xét một số tiêu chí quan trọng sau:

• Xác định chức năng: Chọn van bướm hoặc van cổng khi cần đóng mở, van một chiều khi cần hạn chế dòng chảy ngược, van cầu khi cần điều tiết hoặc van bi khi cần đóng mở nhanh.

• Kiểm tra kích thước kết nối: Đối chiếu DN150, tiêu chuẩn mặt bích, khoảng cách lỗ bu lông và kích thước lắp đặt.

• Lựa chọn vật liệu: Gang, gang cầu, thép, inox hoặc nhựa cần được lựa chọn dựa trên môi chất và điều kiện vận hành.

• Xác định cấp áp lực: Kiểm tra áp suất làm việc thực tế, nhiệt độ và giới hạn của van. Không nên mặc định mọi van DN150 đều phù hợp với áp lực cao.

• Chọn phương thức điều khiển: Tay quay phù hợp với thao tác thủ công; bộ truyền động điện hoặc khí nén phù hợp với hệ thống tự động hóa khi đáp ứng yêu cầu kỹ thuật.

• Quan tâm đến xuất xứ và chất lượng: Kiểm tra nhãn sản phẩm, tài liệu kỹ thuật, chứng từ xuất xứ nếu cần và chính sách bảo hành của nhà cung cấp.

Ngoài ra, nên tham khảo bản vẽ kỹ thuật và hướng dẫn lắp đặt của nhà sản xuất trước khi đưa van vào vận hành. Với hệ thống quan trọng như PCCC hoặc dây chuyền hóa chất, việc lựa chọn cần được kiểm tra bởi người có chuyên môn.

7. Câu hỏi thường gặp về van DN150

Van DN150 bằng bao nhiêu inch?

DN150 tương đương kích thước danh nghĩa 6 inch. Đây là cách quy đổi kích thước danh nghĩa, không có nghĩa đường kính trong của mọi loại van đều chính xác bằng 150 mm.

Van DN150 có đường kính ngoài bao nhiêu?

Đối với ống thép NPS 6, đường kính ngoài thường là 168,3 mm. Kích thước thực tế của ống và van cần được xác định theo tiêu chuẩn sản phẩm cụ thể.

Van DN150 có những loại nào?

Các loại phổ biến gồm van bướm, van cổng, van bi, van cầu và van một chiều. Mỗi loại phù hợp với một chức năng vận hành khác nhau.

Van DN150 nên chọn PN10 hay PN16?

Việc lựa chọn phụ thuộc vào áp suất làm việc, nhiệt độ, tiêu chuẩn đường ống và yêu cầu thiết kế. PN10 và PN16 không thể thay thế cho nhau chỉ dựa trên kích thước DN150; cần kiểm tra khả năng chịu áp của van và sự tương thích của mặt bích.

8. Kết luận

Van DN150 là dòng van công nghiệp có kích thước danh nghĩa 150 mm, tương đương 6 inch, được sử dụng rộng rãi trong các hệ thống đường ống có lưu lượng lớn. Với nhiều chủng loại như van bướm, van cổng, van bi, van cầu và van một chiều, sản phẩm đáp ứng các nhu cầu đóng mở, điều tiết và bảo vệ hệ thống.

Để lựa chọn van DN150 phù hợp, người dùng cần quan tâm đến chức năng sử dụng, vật liệu chế tạo, cấp áp lực, tiêu chuẩn kết nối và điều kiện vận hành thực tế. Việc kiểm tra đầy đủ thông số kỹ thuật trước khi mua và lắp đặt sẽ giúp hệ thống hoạt động an toàn, ổn định và tiết kiệm chi phí bảo trì lâu dài.
