Van 80 Là Kích Thước Gì? Giải Thích Chi Tiết Về DN80 Và Cách Chọn Van Phù Hợp

Khi lựa chọn van cho đường ống, người dùng thường được yêu cầu chọn "van DN80", "van DN80" hoặc "phi 90" – nhưng những cách gọi này rất dễ gây nhầm lẫn, đặc biệt với người chưa quen làm việc với thông số kỹ thuật đường ống.

Van DN80 thường được hiểu là van có kích thước danh nghĩa DN80, xuất hiện phổ biến trong các hệ thống cấp nước, PCCC, HVAC, công nghiệp và đường ống kỹ thuật.

Bài viết dưới đây sẽ giải đáp van DN80 có kích thước thực tế bao nhiêu, DN80 có phải đường kính ngoài đúng 80mm hay không, có những loại van DN80 nào và nên chọn theo tiêu chí gì để tránh mua nhầm sản phẩm.

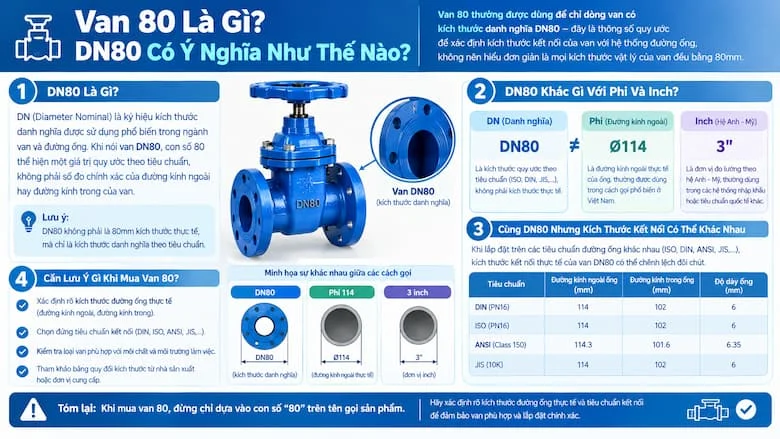

Van 80 Là Gì? DN80 Có Ý Nghĩa Như Thế Nào?

Van 80 thường được dùng để chỉ dòng van có kích thước danh nghĩa DN80 – đây là thông số quy ước dùng để xác định kích thước kết nối của van với hệ thống đường ống, không nên hiểu đơn giản là mọi kích thước vật lý của van đều bằng 80mm.

DN (Diameter Nominal) là ký hiệu kích thước danh nghĩa được sử dụng phổ biến trong ngành van và đường ống. Khi nói van DN80, con số 80 thể hiện một giá trị quy ước theo tiêu chuẩn, không phải số đo chính xác của đường kính ngoài hay đường kính trong của van.

Đây là điểm khác biệt quan trọng: DN80 khác với cách gọi theo phi (đường kính ngoài thực tế tính bằng mm) hoặc theo inch (đơn vị đo lường của hệ thống Anh - Mỹ). Cùng một kích thước danh nghĩa DN80 nhưng khi lắp đặt trên các tiêu chuẩn đường ống khác nhau, kích thước kết nối thực tế có thể chênh lệch đôi chút.

Chính vì vậy, khi mua van DN80, cần xác định rõ kích thước đường ống thực tế và tiêu chuẩn kết nối thay vì chỉ dựa vào con số "80" trên tên gọi sản phẩm.

Nguyên Lý Hoạt Động Và Vai Trò Của Van DN80

Về bản chất, mọi loại van DN80 đều tuân theo nguyên lý chung: đường ống dẫn lưu chất đi qua van, và van thực hiện chức năng kiểm soát dòng chảy tại vị trí đó.

Tùy vào loại van cụ thể, cơ chế kiểm soát này có thể khác nhau:

• Đóng/mở hoàn toàn – ngăn hoặc cho phép dòng chảy đi qua.

• Điều tiết lưu lượng – kiểm soát một phần lưu lượng theo nhu cầu vận hành.

• Ngăn dòng chảy ngược – chỉ cho phép lưu chất di chuyển theo một hướng.

• Giảm hoặc duy trì áp suất – ổn định áp lực trong hệ thống.

• Xả khí hoặc bảo vệ hệ thống – hỗ trợ các chức năng kỹ thuật chuyên biệt.

Điều cần lưu ý là không phải tất cả van DN80 đều có cùng chức năng, dù chung một kích thước danh nghĩa. Một van cổng DN80 và một van một chiều DN80 phục vụ hai mục đích hoàn toàn khác nhau trong cùng một hệ thống đường ống.

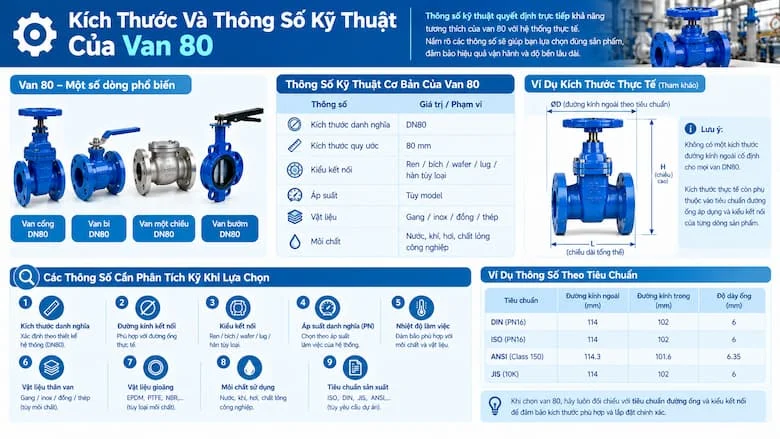

Kích Thước Và Thông Số Kỹ Thuật Của Van DN80

Đây là phần quan trọng nhất khi tìm hiểu về van DN80, vì thông số kỹ thuật quyết định trực tiếp khả năng tương thích với hệ thống thực tế.

Các thông số cần phân tích kỹ khi lựa chọn gồm: kích thước danh nghĩa, đường kính kết nối, kiểu kết nối, áp suất danh nghĩa PN, nhiệt độ làm việc, vật liệu thân van, vật liệu gioăng, môi chất sử dụng và tiêu chuẩn sản xuất.

Không nên khẳng định một kích thước đường kính ngoài cố định cho mọi van DN80, vì kích thước thực tế còn phụ thuộc vào tiêu chuẩn đường ống áp dụng và kiểu kết nối của từng dòng sản phẩm.

Các Loại Van DN80 Phổ Biến Trên Thị Trường

Van DN80 không phải một loại van cụ thể mà là một nhóm kích thước áp dụng cho nhiều loại van khác nhau, mỗi loại phù hợp với một mục đích sử dụng riêng.

Van cổng DN80 dùng chủ yếu để đóng/mở dòng chảy, thường gặp trong hệ thống cấp nước và PCCC nhờ khả năng đóng kín hoàn toàn khi cần thiết.

Van bướm DN80 có thiết kế gọn, trọng lượng tương đối nhẹ, phù hợp với những đường ống có không gian lắp đặt hạn chế.

Van bi DN80 cho khả năng đóng/mở nhanh và độ kín tốt, có thể sử dụng trong nhiều hệ thống khác nhau tùy vào vật liệu và thiết kế cụ thể.

Van một chiều DN80 cho phép dòng chảy đi theo một hướng nhất định, giúp hạn chế hiện tượng dòng chảy ngược gây hư hại thiết bị.

Van cầu DN80 có khả năng điều tiết dòng chảy tốt hơn, với kết cấu và nguyên lý hoạt động khác biệt so với van cổng.

Ngoài các loại trên, thị trường còn có van giảm áp, van cân bằng hoặc các dòng van chuyên dụng khác tùy theo yêu cầu cụ thể của từng hệ thống.

So Sánh Van DN80 Với Các Kích Thước Van Phổ Biến

So với các kích thước lân cận như DN50, DN65, DN100 hay DN125, van DN80 có vị trí trung gian về khả năng lưu lượng và không gian lắp đặt.

DN80 thường phù hợp với các tuyến ống có lưu lượng trung bình đến khá lớn, trong khi DN50 hoặc DN65 thích hợp hơn cho các nhánh phụ có lưu lượng thấp. Ngược lại, DN100 hay DN125 thường được dùng cho tuyến ống chính có lưu lượng lớn hơn đáng kể.

Về chi phí, kích thước van càng lớn thường đi kèm chi phí vật liệu và lắp đặt cao hơn, nhưng điều này không đồng nghĩa với việc chọn DN80 luôn là lựa chọn "an toàn" cho mọi hệ thống.

Không nên chọn van chỉ dựa vào kích thước DN mà cần xét thêm lưu lượng thiết kế, áp suất làm việc, môi chất sử dụng và tiêu chuẩn kết nối của đường ống – đây mới là các yếu tố quyết định van có phù hợp hay không.

Van DN80 Nên Dùng Vật Liệu Nào?

Việc chọn vật liệu cho van DN80 cần dựa trên môi trường và điều kiện vận hành thực tế, không chỉ dựa vào kích thước danh nghĩa.

Gang phù hợp với nhiều hệ thống nước, thường có chi phí hợp lý và được sử dụng phổ biến trong các công trình dân dụng lẫn công nghiệp vừa và nhỏ.

Inox có khả năng chống ăn mòn tốt, phù hợp với môi trường yêu cầu vật liệu cao hơn như hệ thống nước sạch hoặc môi trường có tính ăn mòn nhẹ.

Đồng thường gặp ở hệ thống dân dụng hoặc đường ống có kích thước nhỏ hơn; cần xem xét kỹ thiết kế cụ thể khi áp dụng cho DN80 vì đây là kích thước tương đối lớn với vật liệu đồng.

Thép phù hợp với một số hệ thống công nghiệp, nhiệt độ hoặc áp suất cao tùy theo thiết kế của từng model.

Vật liệu cần được lựa chọn theo môi chất, áp suất, nhiệt độ và môi trường làm việc thực tế, không chỉ dựa vào kích thước DN80 như nhiều người vẫn nhầm tưởng.

Van DN80 Được Sử Dụng Ở Đâu?

Với đặc điểm kích thước trung bình, van DN80 có mặt trong nhiều loại hệ thống khác nhau:

• Hệ thống cấp nước

• Hệ thống PCCC

• Hệ thống HVAC

• Trạm bơm

• Nhà máy sản xuất

• Hệ thống xử lý nước

• Đường ống công nghiệp

• Hệ thống tưới hoặc cấp nước kỹ thuật

Mỗi hệ thống có yêu cầu riêng về loại van, vật liệu và tiêu chuẩn kết nối. Ví dụ, hệ thống PCCC thường ưu tiên van cổng hoặc van bướm đáp ứng tiêu chuẩn phòng cháy, trong khi hệ thống xử lý nước công nghiệp có thể cần van bi hoặc van một chiều tùy vào vị trí lắp đặt cụ thể.

Những Sai Lầm Thường Gặp Khi Chọn Van DN80

Dưới đây là các lỗi phổ biến khiến người mua chọn sai sản phẩm:

• Hiểu DN80 là đường kính thực tế 80mm – đây là nhầm lẫn phổ biến nhất.

• Chọn van chỉ dựa trên kích thước mà bỏ qua các thông số khác.

• Không kiểm tra PN (áp suất danh nghĩa) trước khi lắp đặt.

• Không kiểm tra kiểu kết nối – ren, bích, wafer hay hàn.

• Chọn sai vật liệu so với môi trường sử dụng.

• Không xác định môi chất – nước, khí, hơi hay hóa chất.

• Dùng van đóng/mở để điều tiết liên tục, gây hư hỏng sớm.

• Không kiểm tra tiêu chuẩn của đường ống và mặt bích trước khi đặt hàng.

Nếu mắc phải những sai lầm này, hậu quả thường là van không tương thích với hệ thống, gây rò rỉ hoặc phải tháo lắp lại – tốn kém hơn nhiều so với việc kiểm tra kỹ thông số ngay từ đầu.

Checklist Chọn Van DN80 Phù Hợp

Trước khi mua, hãy kiểm tra đầy đủ các mục sau:

Xác định đường kính danh nghĩa của đường ống
Kiểm tra DN80 có đúng kích thước cần dùng không
Xác định loại van cần sử dụng
Kiểm tra áp suất làm việc
Kiểm tra nhiệt độ môi chất
Xác định loại môi chất
Chọn vật liệu thân van phù hợp
Kiểm tra kiểu kết nối
Kiểm tra tiêu chuẩn mặt bích nếu sử dụng van bích
Kiểm tra thương hiệu và nguồn gốc
Đối chiếu thông số kỹ thuật trước khi lắp đặt

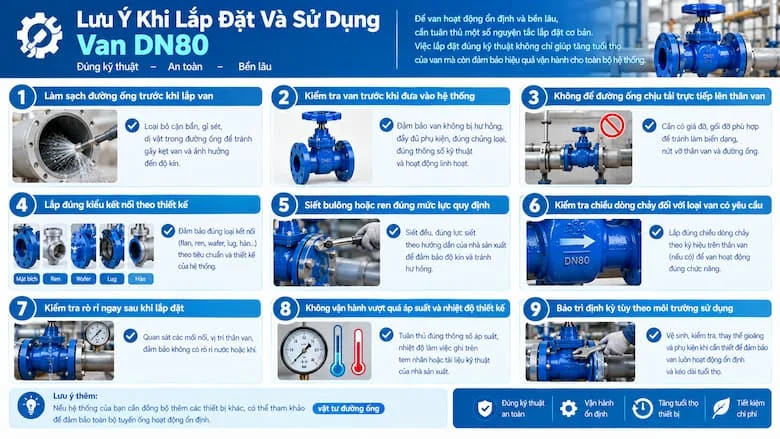

Lưu Ý Khi Lắp Đặt Và Sử Dụng Van DN80

Để van hoạt động ổn định và bền lâu, cần tuân thủ một số nguyên tắc lắp đặt cơ bản:

• Làm sạch đường ống trước khi lắp van.

• Kiểm tra van trước khi đưa vào hệ thống.

• Không để đường ống chịu tải trực tiếp lên thân van.

• Lắp đúng kiểu kết nối theo thiết kế.

• Siết bulông hoặc ren đúng mức lực quy định.

• Kiểm tra chiều dòng chảy đối với loại van có yêu cầu.

• Kiểm tra rò rỉ ngay sau khi lắp đặt.

• Không vận hành vượt quá áp suất và nhiệt độ thiết kế.

• Bảo trì định kỳ tùy theo môi trường sử dụng.

Câu Hỏi Thường Gặp Về Van 80

1. Van 80 là van DN bao nhiêu?

Van 80 thường được dùng để chỉ van DN80, trong đó 80 là kích thước danh nghĩa.

2. Van DN80 có đường kính thực tế đúng 80mm không?

Không nhất thiết. DN là kích thước danh nghĩa, còn kích thước thực tế phụ thuộc vào tiêu chuẩn và thiết kế của đường ống, van và kiểu kết nối.

3. Van DN80 có những loại nào?

Phổ biến gồm van cổng DN80, van bướm DN80, van bi DN80, van một chiều DN80 và van cầu DN80.

4. Nên chọn van DN80 bằng gang hay inox?

Cần căn cứ vào môi chất, áp suất, nhiệt độ, môi trường làm việc và yêu cầu của hệ thống để lựa chọn vật liệu phù hợp.

5. Van 80 có dùng được cho hệ thống PCCC không?

Có thể, nếu loại van và model cụ thể đáp ứng yêu cầu kỹ thuật, tiêu chuẩn và thông số của hệ thống PCCC.

Kết Luận

Tóm lại, van 80 thường được hiểu là van DN80 – một kích thước danh nghĩa chứ không phải mọi kích thước vật lý đều bằng đúng 80mm. Có nhiều loại van DN80 với chức năng khác nhau, từ đóng/mở, điều tiết đến ngăn dòng chảy ngược.
